⚙️ 都是齒輪，為什麼有的用來高速傳動、有的可以轉90度，有的卻能在很小空間做到大減速比？
齒輪（Gear）是機械傳動最經典的核心元件之一，利用相互嚙合的齒形傳遞旋轉運動與扭矩，可以 改變轉速、扭矩、旋轉方向與軸線配置。
但「齒輪」並不是只有一種。正齒輪、斜齒輪、錐齒輪、蝸輪蝸桿、內齒輪與行星齒輪，各自具有不同的接觸方式、負荷能力、效率、噪音與安裝需求。
本篇將從最基本的齒輪原理開始，帶你看懂常見齒輪種類，以及 模數、齒數、減速比、壓力角、背隙、材料、熱處理、潤滑與實際選型。
齒輪全方位指南｜正齒、斜齒、錐齒、蝸輪與行星齒輪完整解析
⚙️ 常見齒輪快速看懂
- 正齒輪：結構簡單、效率高，適合平行軸傳動。
- 斜齒輪：嚙合較平順，適合高速與較高負荷。
- 錐齒輪：可在相交軸之間改變傳動方向。
- 螺旋錐齒輪：比直齒錐齒輪更平順，常用於高速與汽車傳動。
- 蝸輪蝸桿：適合大減速比與交錯軸傳動。
- 內齒輪：齒位於圓環內側，是行星減速機的重要元件。
- 行星齒輪：結構緊湊、扭矩密度高，可形成多種減速方式。
- 齒條與小齒輪：將旋轉運動轉換成直線運動。
✔ 齒輪越多，不代表減速比一定越大
✔ 斜齒輪比較安靜，但會產生額外軸向力
✔ 蝸輪蝸桿不代表任何情況都能自鎖
✔ 行星齒輪不是一顆特殊齒輪，而是一整套齒輪機構
✔ 齒輪精度與軸承P4、P5不是同一套概念
1. 影片教學：齒輪種類入門
如果第一次接觸齒輪，可以先搭配FR工具人原本的影片理解各種齒輪外觀與傳動方式，再利用本文進一步理解模數、減速比、背隙與實際選型。
🎥 齒輪種類與應用入門

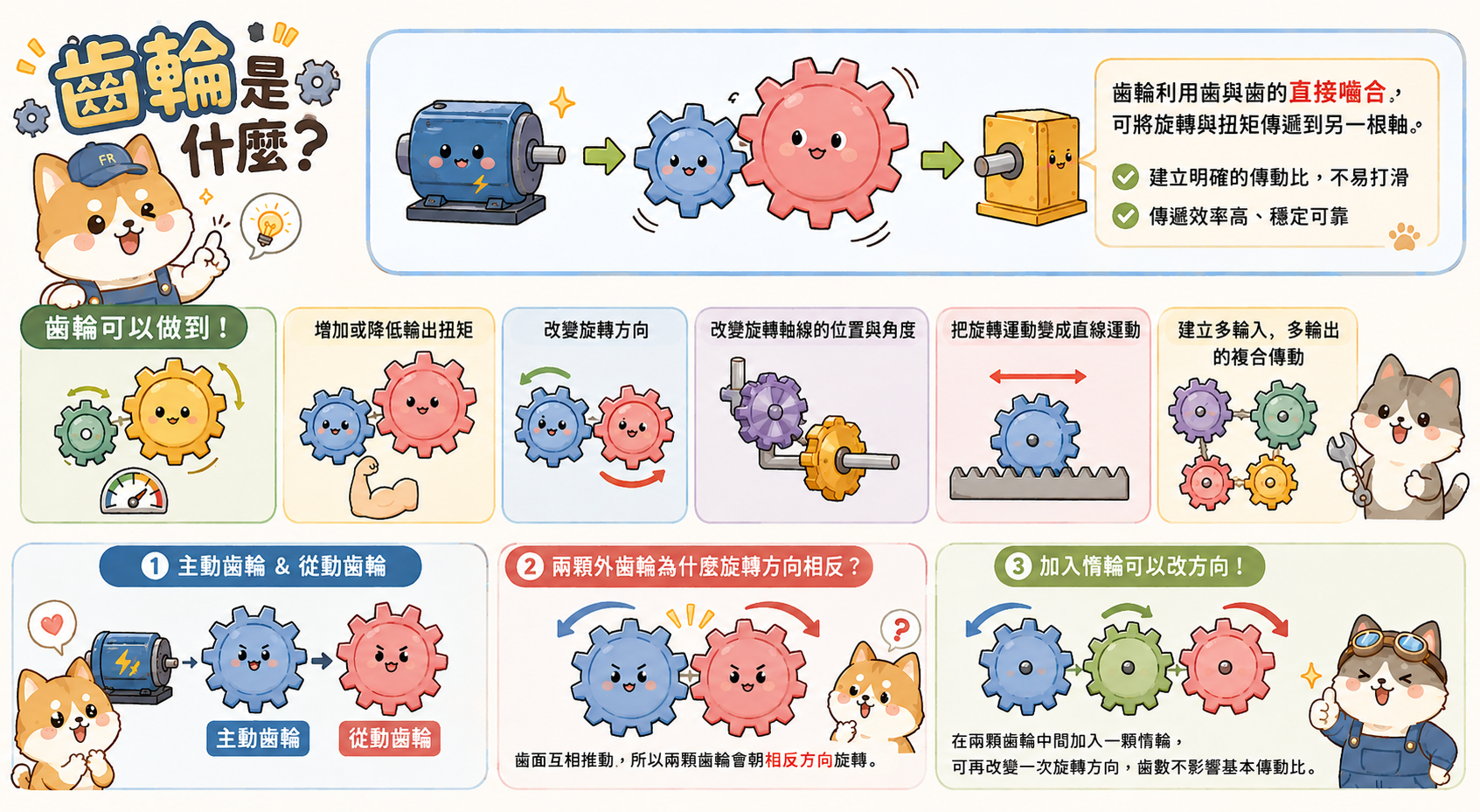

2. 齒輪是什麼？基本原理
齒輪是利用兩個或多個具有規則齒形的零件互相嚙合，將一根軸的旋轉運動與扭矩傳遞到另一根軸。
和皮帶傳動相比，齒輪利用齒與齒直接嚙合，因此可以建立明確的傳動比，不容易發生一般摩擦式傳動的打滑問題。
⚙️ 齒輪主要可以做到
- 降低或提高轉速。
- 增加或降低輸出扭矩。
- 改變旋轉方向。
- 改變旋轉軸線的位置與角度。
- 把旋轉運動轉換成直線運動。
- 建立多輸入、多輸出的複合傳動。
2.1 主動齒輪與從動齒輪
由馬達或動力源驅動的齒輪，可稱為主動齒輪；與它嚙合並接受動力的齒輪則為從動齒輪。
2.2 兩顆外齒輪為什麼旋轉方向相反？
當兩個外齒輪互相嚙合時，一個齒面向某方向推動另一個齒面，因此兩顆齒輪會朝相反方向旋轉。

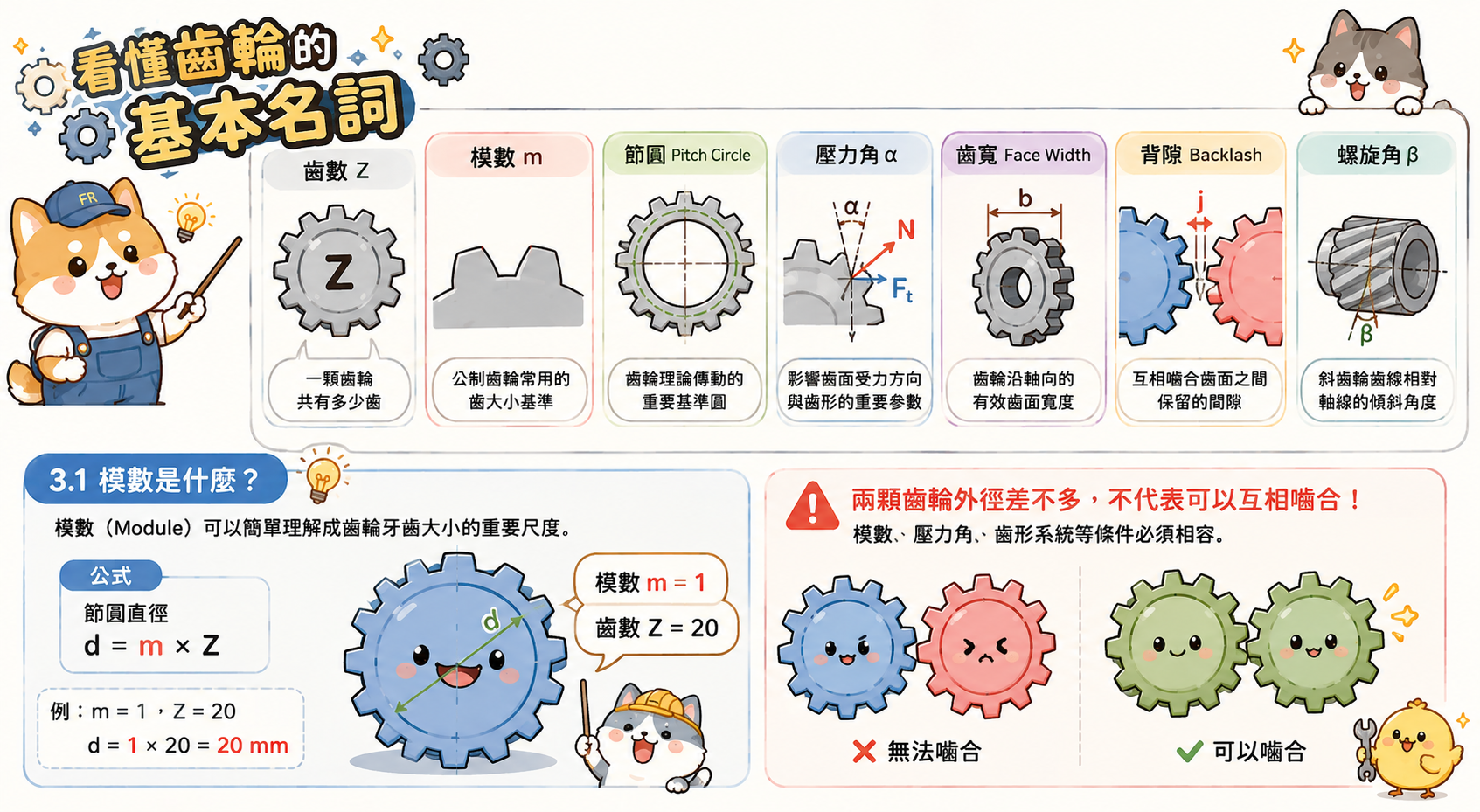

3. 看懂齒輪的基本名詞
| 名詞 | 意義 |
|---|---|
| 齒數 Z | 一顆齒輪共有多少齒 |
| 模數 Module | 公制齒輪常用的齒大小基準 |
| 節圓 Pitch Circle | 齒輪理論傳動的重要基準圓 |
| 壓力角 Pressure Angle | 影響齒面受力方向與齒形的重要參數 |
| 齒寬 Face Width | 齒輪沿軸向的有效齒面寬度 |
| 背隙 Backlash | 互相嚙合齒面之間保留的間隙 |
| 螺旋角 Helix Angle | 斜齒輪齒線相對軸線的傾斜角度 |

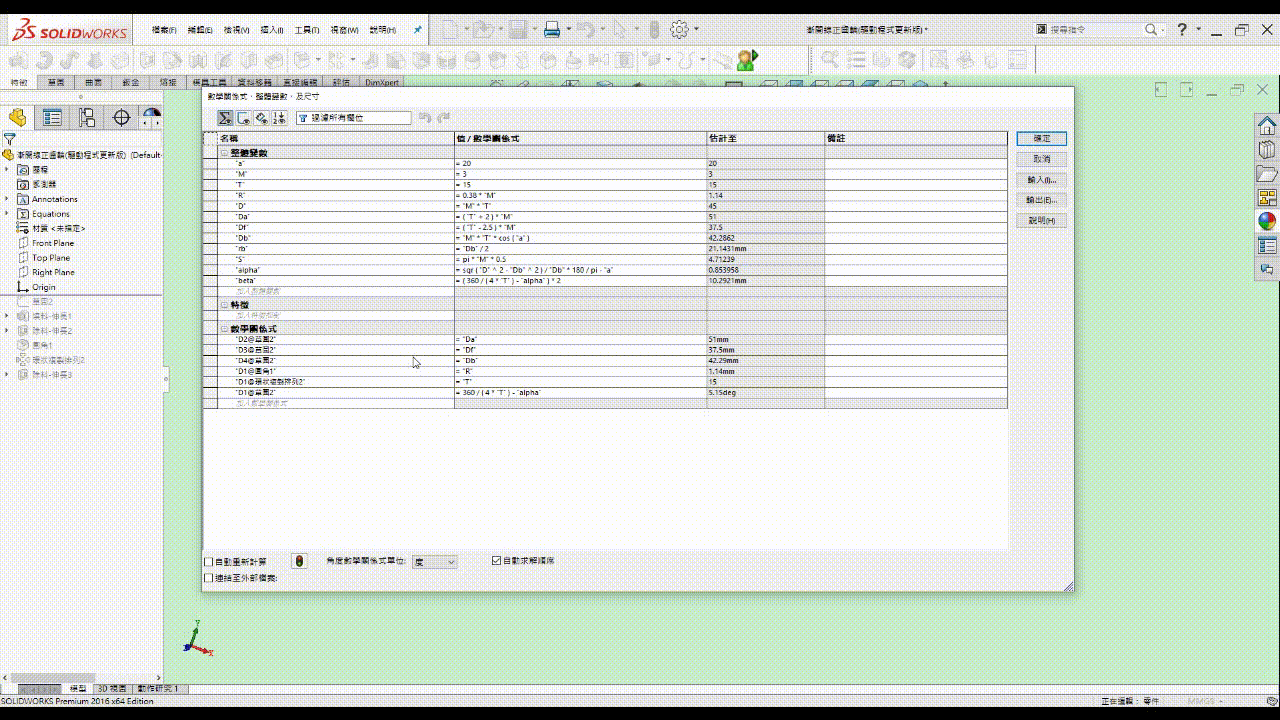

3.1 模數是什麼？
模數（Module）可以簡單理解成齒輪牙齒大小的重要尺度。對常見公制齒輪而言：
例如模數1、20齒的標準直齒圓柱齒輪，其節圓直徑基本值為20 mm。

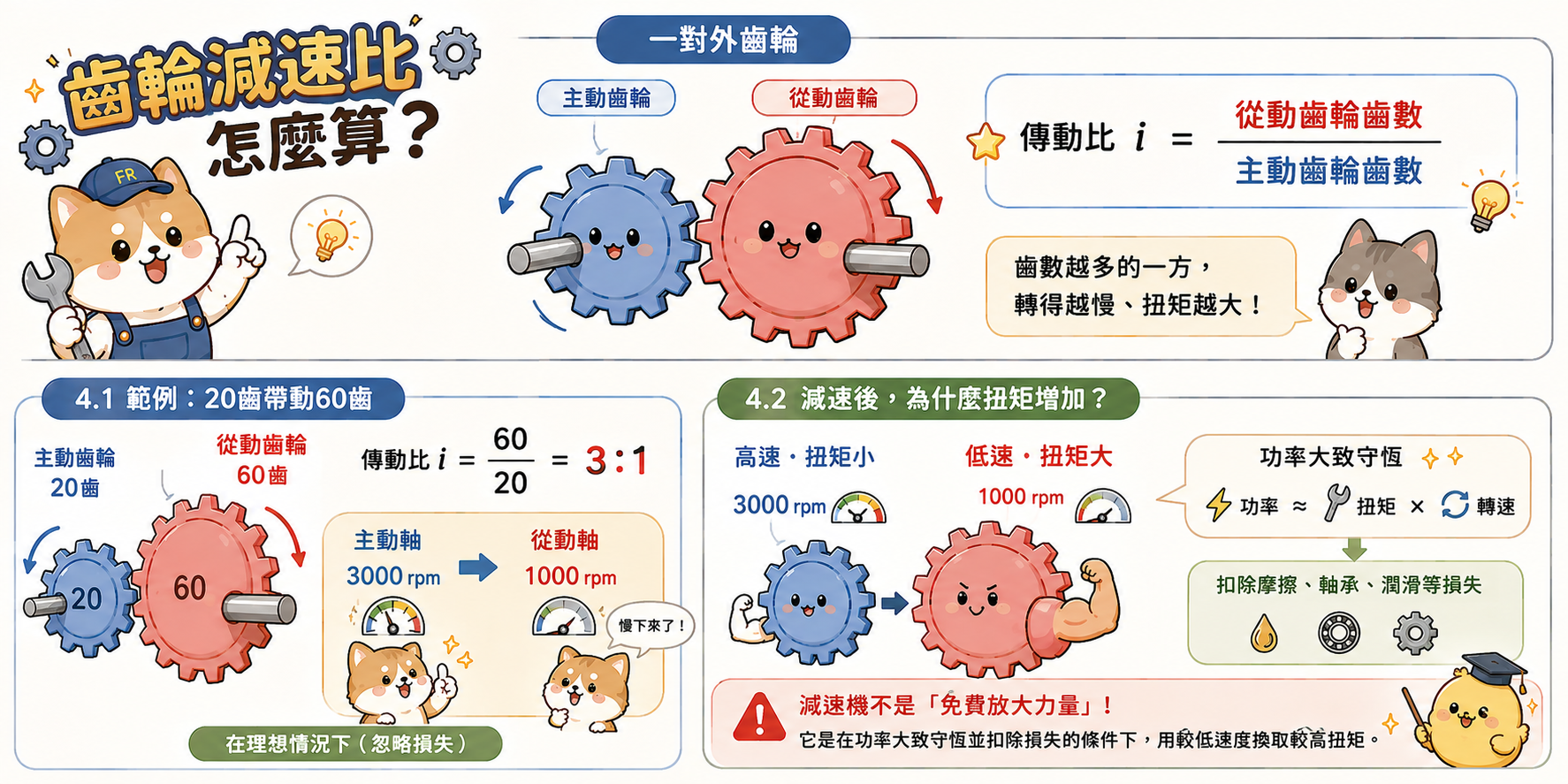

4. 齒輪減速比怎麼算？
對最基本的一對外齒輪而言，傳動比可以利用兩顆齒輪的齒數計算。
4.1 範例：20齒帶動60齒
如果20齒主動齒輪帶動60齒從動齒輪：
因此基本傳動比為3：1。
如果主動軸輸入3000 rpm，在忽略損失的理想情況下，從動軸約為1000 rpm。
4.2 減速後為什麼扭矩增加？
在理想功率傳遞下，轉速降低時輸出扭矩可以提高。但實際齒輪箱仍存在齒面摩擦、軸承與潤滑等損失，因此實際輸出必須考慮效率。
5. 正齒輪 Spur Gear
正齒輪（Spur Gear），也常稱直齒圓柱齒輪，是最容易理解的齒輪形式。
它的齒線與旋轉軸線平行，主要用於 兩根互相平行的軸之間傳遞動力。
5.1 正齒輪的優點
- 結構簡單。
- 製造相對容易。
- 傳動效率高。
- 不會像一般斜齒輪產生明顯螺旋方向軸向力。
- 尺寸與模數選擇多。
5.2 正齒輪的限制
- 齒面進入嚙合相對直接。
- 高速時較容易產生齒合噪音與振動。
- 相同條件下，平順性通常不如適當設計的斜齒輪。
5.3 常見用途
- 一般減速機。
- 機械傳動。
- 印表機與辦公設備。
- 自動化治具。
- 教學模型與DIY機構。
6. 斜齒輪 Helical Gear
斜齒輪的齒線相對旋轉軸呈一定螺旋角，因此兩顆齒輪嚙合時，不是整條齒面瞬間接觸，而是逐漸進入與離開嚙合。
6.1 斜齒輪為什麼比較平順？
因為同一時間可能有較多齒面共同分擔負荷，齒面接觸也較漸進，因此在適當設計與加工下，可以得到較平順的運轉。
6.2 優點
- 運轉平順。
- 高速時噪音表現通常較佳。
- 可取得較高齒面接觸比。
- 適合較高負荷與高速傳動。
6.3 缺點：軸向力
由於齒線傾斜，斜齒輪嚙合時除了圓周方向與徑向力之外，還可能產生 軸向推力。
因此軸承配置也必須能承受這個額外軸向負荷。
7. 錐齒輪 Bevel Gear
錐齒輪（Bevel Gear）的節面呈錐形，主要用於 兩條相交軸線之間傳遞旋轉運動。
最常見的應用之一是將旋轉方向改變約90度，但實際夾角也可以依設計不同。
7.1 直齒錐齒輪
齒線由錐頂方向向外延伸，結構直觀，適合中低速與一般角度傳動。
7.2 常見用途
- 直角齒輪箱。
- 手工具傳動。
- 機械轉向機構。
- 差速與動力分配機構中的特定齒輪組。
8. 螺旋錐齒輪 Spiral Bevel Gear
螺旋錐齒輪是在錐形齒輪上採用曲線或螺旋狀齒線，使齒面接觸比直齒錐齒輪更加漸進。
8.1 主要優點
- 運轉較平順。
- 高速時噪音與振動較容易控制。
- 可取得較高承載能力。
- 適合高性能角度傳動。
8.2 常見用途
- 汽車差速與驅動系統。
- 高速齒輪箱。
- 工具機。
- 航空與特殊傳動設備。

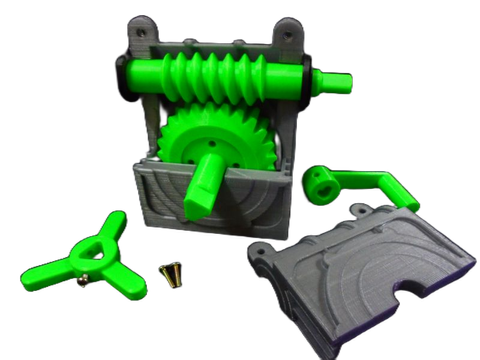

9. 蝸輪蝸桿 Worm Gear
蝸輪蝸桿系統由 蝸桿（Worm） 與 蝸輪（Worm Wheel） 組成。
蝸桿外觀看起來很像螺旋螺桿，與蝸輪嚙合後，可以在交錯軸之間傳遞動力，並在單級結構下取得較大的減速比。
9.1 主要優點
- 單級可取得較大減速比。
- 結構緊湊。
- 運轉平順。
- 適合交錯軸與直角配置。
9.2 最大特色也是限制：滑動摩擦
蝸桿與蝸輪齒面之間具有較明顯的相對滑動，因此潤滑、材料配對與散熱特別重要。
相較於一般滾動／嚙合條件良好的圓柱齒輪系統，蝸輪蝸桿可能具有較大的摩擦損失。
9.3 蝸輪一定不能逆轉嗎？
不一定。
某些低導程角與特定摩擦條件下的蝸輪蝸桿，可以具有一定自鎖傾向；但導程角、摩擦係數、潤滑、振動與實際負荷都會影響是否能被反向驅動。
10. 內齒輪 Internal Gear
內齒輪的齒不是位於圓盤外側，而是加工在圓環內側。
外齒輪可以在內齒圈內部與其嚙合，因此能形成非常緊湊的同心傳動結構。
10.1 主要特點
- 可與外齒輪形成內嚙合。
- 容易實現同心軸配置。
- 適合緊湊型減速機構。
- 是行星齒輪系統的重要組成。

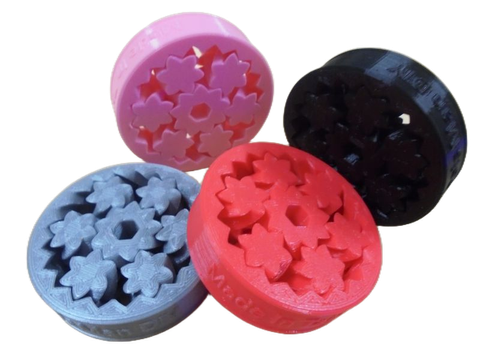

11. 行星齒輪 Planetary Gear
行星齒輪其實不是單一齒輪種類，而是一套由數個齒輪組成的傳動系統。
🪐 基本行星齒輪包含
- 太陽輪 Sun Gear：位於中心。
- 行星輪 Planet Gear：繞太陽輪分布。
- 行星架 Carrier：支撐行星輪。
- 內齒圈 Ring Gear：包圍整組行星輪。
11.1 行星齒輪為什麼承載能力高？
若多顆行星輪能適當分擔負荷，輸入扭矩可以分配到多個嚙合位置，因此在相對緊湊的體積內取得良好扭矩密度。
11.2 為什麼行星減速比很多變？
因為太陽輪、內齒圈與行星架都可以成為輸入、輸出或固定件。改變哪一個元件固定，就可以得到不同的傳動關係。
11.3 常見用途
- 伺服馬達減速機。
- 機械手臂。
- 自動化設備。
- 汽車變速與混合動力系統。
- 電動工具。
- 高扭矩小體積傳動。
12. 齒條與小齒輪 Rack & Pinion
齒條（Rack）可以看成節圓直徑趨近無限大的齒輪，其齒排列在直線上。
當小齒輪（Pinion）旋轉時，齒條就會沿直線方向移動，因此可以：
12.1 常見應用
- 大型CNC與龍門機械。
- 長行程自動化設備。
- 汽車轉向系統。
- 自動門。
- 升降與移載機構。
12.2 齒條適合長行程的原因
齒條可以利用多段拼接延長行程，不需要像長螺桿一樣整根高速旋轉，因此大型長行程設備經常採用齒條齒輪傳動。
13. 常見齒輪種類完整比較
| 類型 | 軸線關係 | 主要優點 | 主要注意 | 常見用途 |
|---|---|---|---|---|
| 正齒輪 | 平行軸 | 簡單、高效率、成本低 | 高速噪音 | 一般減速機 |
| 斜齒輪 | 常見為平行軸 | 平順、高速、承載佳 | 產生軸向力 | 高速減速機 |
| 直齒錐齒輪 | 相交軸 | 改變傳動方向 | 高速平順性較有限 | 直角齒輪箱 |
| 螺旋錐齒輪 | 相交軸 | 平順、承載佳 | 加工與裝配較複雜 | 汽車、精密齒輪箱 |
| 蝸輪蝸桿 | 交錯軸 | 大減速比、結構緊湊 | 滑動摩擦與發熱 | 升降、轉向、減速 |
| 內齒輪 | 同平面內嚙合 | 緊湊、同心配置 | 加工方式較特殊 | 行星系統 |
| 行星齒輪 | 同軸複合系統 | 高扭矩密度、結構緊湊 | 設計與負荷均分複雜 | 伺服減速機、汽車 |
| 齒條 | 旋轉＋直線 | 適合長行程 | 背隙與接合精度 | 大型CNC、自動化 |
14. 齒輪材料與熱處理
齒輪在嚙合時，齒面會反覆承受接觸應力，而齒根則承受彎曲負荷，因此材料需要依扭矩、轉速、壽命與成本選擇。
14.1 碳鋼與合金鋼
工業齒輪常使用碳鋼或合金鋼，再搭配調質、滲碳淬火、感應淬火等不同熱處理方式。
14.2 不鏽鋼
適合需要較佳耐蝕性的設備，但不同不鏽鋼牌號的硬度、強度與加工性能差異很大。
14.3 銅合金
蝸輪常可見青銅等銅合金搭配鋼製蝸桿，以改善滑動摩擦、咬合與磨耗特性。
14.4 工程塑膠
輕負荷、低噪音、小型機構與辦公設備可使用工程塑膠齒輪，具有重量輕、低噪音與可大量成形等優點。
| 處理方式 | 主要方向 |
|---|---|
| 調質 | 改善整體強度與韌性 |
| 滲碳淬火 | 取得高硬度齒面與較具韌性的心部 |
| 感應淬火 | 局部提高齒面硬度 |
| 氮化 | 提高表面硬度與耐磨性，依材料與需求使用 |
15. 齒輪精度與齒形品質
齒輪精度不是只量外徑，而是要看實際齒形與旋轉時各種誤差。
15.1 常見精度項目
- 齒形誤差。
- 齒向誤差。
- 齒距誤差。
- 累積齒距誤差。
- 徑向跳動。
- 齒面粗糙度。
15.2 精度為什麼影響噪音？
如果每一齒的位置或齒形不一致，齒輪旋轉時嚙合負荷就會週期性改變，形成振動與噪音。
16. 齒輪背隙是什麼？
背隙（Backlash）可以簡單理解成兩顆齒輪正常嚙合時，非工作齒面之間保留的一定間隙。
16.1 為什麼不能完全沒有背隙？
- 提供潤滑油膜空間。
- 容許製造與安裝誤差。
- 補償熱膨脹。
- 避免齒輪因過度緊配而卡死。
16.2 背隙太大會怎樣？
- 反轉時產生空行程。
- 定位精度降低。
- 衝擊與敲擊聲增加。
16.3 背隙越小越好嗎？
不是。背隙過小會使齒面過度擠壓，增加摩擦、噪音與發熱，甚至造成卡死或異常磨耗。
17. 齒輪潤滑與磨耗
齒輪嚙合並不是完全沒有滑動。尤其斜齒、錐齒與蝸輪蝸桿，齒面都會存在不同程度的滑動速度，因此潤滑十分重要。
17.1 潤滑的主要作用
- 降低齒面摩擦。
- 降低磨耗。
- 帶走熱量。
- 降低噪音。
- 降低咬合與擦傷風險。
- 協助防鏽。
17.2 常見潤滑方式
- 潤滑脂。
- 油浴潤滑。
- 飛濺潤滑。
- 循環油潤滑。
- 特殊集中潤滑系統。
17.3 常見齒面損傷
- 磨耗：污染或潤滑不足造成表面逐漸消耗。
- 點蝕：反覆接觸疲勞形成小坑。
- 擦傷／咬合：潤滑膜不足與高滑動造成表面損傷。
- 齒根疲勞裂紋：重複彎曲負荷造成裂紋。
- 斷齒：過載、衝擊或既有裂紋惡化。
18. 齒輪如何選型？
齒輪選型不能只先決定「我要正齒還是斜齒」，而應先整理整個傳動需求。
- 確認輸入轉速。
- 確認輸出轉速與減速比。
- 確認輸入與輸出扭矩。
- 確認兩軸配置：平行、相交、交錯或同軸。
- 確認負荷與衝擊。
- 確認連續運轉時間。
- 確認噪音要求。
- 確認背隙與定位精度。
- 確認使用空間。
- 確認潤滑、溫度、粉塵與腐蝕環境。
| 需求 | 可優先評估 |
|---|---|
| 簡單平行軸傳動 | 正齒輪 |
| 高速、平順、較高負荷 | 斜齒輪 |
| 改變軸線方向 | 錐齒輪／螺旋錐齒輪 |
| 單級大減速比 | 蝸輪蝸桿 |
| 緊湊、高扭矩密度 | 行星齒輪系統 |
| 超長直線行程 | 齒條＋小齒輪 |
負荷與速度 → 傳動比 → 軸線配置 → 空間 → 精度與背隙 → 材料與潤滑 → 最後決定齒輪種類與詳細尺寸。
19. 齒輪常見故障與排查
| 現象 | 可能原因 | 檢查方向 |
|---|---|---|
| 噪音突然增加 | 齒面磨耗、軸承、背隙、偏心或潤滑異常 | 檢查齒面、軸承、潤滑與中心距 |
| 齒輪箱過熱 | 潤滑不當、負荷過高、嚙合過緊 | 檢查油量、黏度、負荷與背隙 |
| 反轉有明顯空行程 | 背隙過大或齒面磨耗 | 量測背隙與檢查齒面 |
| 齒面出現小坑 | 接觸疲勞、負荷或潤滑問題 | 確認負荷、硬度與油膜 |
| 齒根裂紋 | 彎曲疲勞、過載或衝擊 | 確認扭矩、材料與齒根狀態 |
| 固定週期振動 | 偏心、齒距誤差、軸彎曲 | 檢查跳動、軸與齒輪固定 |
20. 齒輪常見工業應用
| 設備 | 齒輪主要任務 |
|---|---|
| 工業減速機 | 降低轉速、提高輸出扭矩 |
| 汽車變速與驅動系統 | 變速、差速與動力傳遞 |
| 機械手臂 | 減速、扭矩放大與關節定位 |
| CNC與工具機 | 主軸、換刀、轉台與齒條進給等機構 |
| 輸送與提升設備 | 減速與高扭矩輸出 |
| 自動化設備 | 速度轉換、位置同步與傳動 |
| 電動工具 | 高轉速馬達降速並提高扭矩 |
✅ 齒輪選用重點總結
齒輪的核心功能是利用齒面嚙合傳遞旋轉與扭矩，但不同齒輪真正的差異在於軸線配置、齒面接觸方式、可達減速比、效率、噪音與負荷能力。正齒輪簡單高效；斜齒輪平順但有軸向力；錐齒輪適合改變方向；蝸輪蝸桿適合大減速比；行星齒輪則能在緊湊體積內取得高扭矩密度。實際選型還必須一起確認模數、齒數、材料、熱處理、背隙、潤滑與工作環境。
21. FAQ 齒輪常見問題
Q1：齒輪主要是用來做什麼？
齒輪利用齒面嚙合傳遞旋轉與扭矩，可用來改變轉速、扭矩、旋轉方向、軸線位置，或將旋轉轉換成直線運動。
Q2：正齒輪與斜齒輪差在哪？
正齒輪齒線與軸線平行，結構簡單且效率高；斜齒輪齒線帶有螺旋角，嚙合較平順，但會產生額外軸向推力。
Q3：模數是什麼？
模數是公制齒輪用來表示齒大小的重要參數。常見標準直齒輪的節圓直徑可由模數乘以齒數求得。
Q4：齒輪減速比怎麼算？
最基本的一對外齒輪可用從動齒輪齒數除以主動齒輪齒數。例如20齒帶動60齒，基本傳動比為3：1。
Q5：斜齒輪一定比正齒輪好嗎？
不一定。斜齒輪在高速與噪音方面通常較有優勢，但加工較複雜，也會產生軸向力；一般低成本傳動使用正齒輪可能更合適。
Q6：蝸輪蝸桿一定可以自鎖嗎？
不一定。是否具有自鎖傾向會受到導程角、摩擦、潤滑與實際負荷等條件影響，不能把所有蝸輪蝸桿都視為安全防逆轉裝置。
Q7：行星齒輪有什麼優點？
行星齒輪可利用多顆行星輪分擔負荷，並在較緊湊的結構內取得良好扭矩密度，因此常用於伺服減速機、機械手臂與汽車傳動。
Q8：齒輪背隙越小越好嗎？
不是。背隙過大會影響反轉定位，但過小也可能造成摩擦、發熱與卡死。應依精度、溫度、潤滑與加工條件設定。
Q9：齒輪為什麼需要熱處理？
熱處理可以依材料與用途提高齒面硬度、耐磨與接觸疲勞性能，同時兼顧齒根與心部所需的強度及韌性。
Q10：齒輪有異音就是齒輪壞掉嗎？
不一定。異音可能來自齒面磨耗、背隙、潤滑、軸承、軸偏心或機架共振，因此需要一起檢查整個傳動系統。
