⚙️ 滾珠螺桿裡面的鋼珠跑到螺帽尾端後，究竟去哪裡了？
滾珠螺桿（Ball Screw）能夠持續旋轉並進行長距離直線運動，關鍵不是鋼珠「一直往前跑」，而是螺帽內具有一套 滾珠循環系統。
鋼珠在螺桿與螺帽的滾道之間承受負荷，離開負荷區後，再利用 回流管、內部導珠器或端蓋通道 返回前方，形成無限循環。
也因為回流方式不同，滾珠螺帽的外型尺寸、循環路徑、導程設計、高速性能與使用特性都可能不同。本篇將完整比較常見的外循環、內循環與端蓋式三種結構。
👉 滾珠螺桿的「種類」很多，但如果只從鋼珠如何返回負荷區來看，最常見的理解方式就是回流管式、內循環式與端蓋式。
循環方式會影響螺帽結構，但不能只靠循環方式判斷精度、負荷或速度。實際性能仍要一起確認螺桿直徑、導程、滾珠尺寸、預壓、精度等級與產品系列。
滾珠螺桿種類｜外循環、內循環、端蓋式原理與選用完整解析
✔ 外循環不代表只能用在長行程
✔ 內循環不代表精度一定高於外循環
✔ 端蓋式不代表負荷能力一定最高
👉 循環方式主要是在描述「鋼珠如何返回」，真正性能必須看完整產品設計。
🔩 三種滾珠循環方式快速看懂
- 外循環／回流管式： 鋼珠離開負荷區後，經螺帽外部的回流管返回。
- 內循環／導珠器式： 鋼珠利用螺帽內部導珠結構跨越螺桿牙峰，返回相鄰滾道。
- 端蓋式： 鋼珠由螺帽端部進入內部回流通道，移動至另一端重新進入滾道。
無論採用哪一種結構，基本目的都相同：讓鋼珠持續在螺桿與螺帽之間循環滾動，藉此把旋轉運動轉換為低摩擦的直線運動。
1. 滾珠螺桿為什麼需要循環？
滾珠螺桿由螺桿軸、滾珠螺帽、精密鋼珠及循環元件組成。
螺桿與螺帽內都有相互配合的螺旋滾道，鋼珠位於兩條滾道之間。當螺桿與螺帽產生相對旋轉時，鋼珠會沿著螺旋路徑滾動。
問題是，如果沒有回流機構，鋼珠最後一定會走到螺帽末端，因此無法持續工作。
因此，「滾珠如何從後面回到前面」就成為滾珠螺帽設計中的重要結構，而這正是不同循環方式最核心的差異。
2. 滾珠循環系統如何運作？
鋼珠循環可以概略拆成「負荷區」與「回流區」。
2.1 負荷區
鋼珠同時接觸螺桿與螺帽滾道，並承受軸向負荷。真正負責傳遞推力的主要是這一段滾珠。
2.2 回流區
離開負荷區的鋼珠經循環裝置返回原來的螺旋路徑。在這一段，主要任務已不是承載，而是快速、平順地把鋼珠送回負荷區。
3. 外循環／回流管式滾珠螺桿

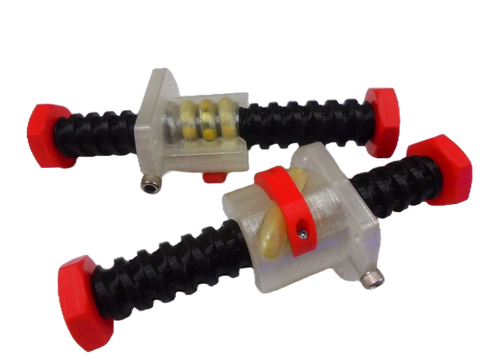

外循環滾珠螺桿常見結構之一是 回流管式（Return-Pipe Type）。 螺帽外部可以看到一支或數支彎曲的回流管。
鋼珠離開螺桿滾道後，由回流管入口被導出，再沿著管路跨越數個螺旋圈，最後重新送回負荷區。
🔄 外循環基本路徑
滾道 → 回流管入口 → 外部回流管 → 回流管出口 → 滾道
3.1 外循環的主要特點
- 循環結構成熟，產品種類非常多。
- 回流管位於螺帽外部，結構容易辨識。
- 可以跨越數個螺旋圈進行鋼珠循環。
- 可應用於不同直徑、導程與負荷規格。
- 螺帽外徑與外部空間通常要考慮回流管。
3.2 外循環的優點
- 結構成熟、應用歷史長。
- 尺寸與產品系列選擇多。
- 可用於傳送與精密定位等不同產品。
- 回流結構獨立，設計彈性高。
3.3 外循環的限制
- 回流管突出螺帽外側，需要額外安裝空間。
- 外部循環元件需要避免碰撞與變形。
- 高速性能仍要看實際回流管、導程與產品設計。
4. 內循環／導珠器式滾珠螺桿
內循環式常利用 導珠器（Deflector） 安裝在螺帽內部。
鋼珠完成一圈左右的負荷滾動後，導珠器會把鋼珠抬離原本滾道，使其跨越螺桿牙峰，再回到相鄰的螺旋溝槽。
🔄 內循環基本路徑
滾道 → 導珠器 → 跨越螺桿牙峰 → 相鄰滾道
4.1 內循環的主要特點
- 循環路徑集中在螺帽內部。
- 沒有大型外部回流管。
- 螺帽外型可以設計得較緊湊。
- 鋼珠單次循環距離短。
- 適合空間受限的機械設計。
4.2 內循環的優點
- 螺帽外徑較容易縮小。
- 外部沒有凸出的回流管。
- 可以製作緊湊型螺帽。
- 適合空間有限的自動化模組。
4.3 內循環的限制
- 循環元件與螺帽內部加工要求高。
- 導珠器尺寸與螺桿幾何會限制部分設計。
- 並不是所有大導程或特殊尺寸都適合相同內循環方式。
5. 端蓋式滾珠螺桿
端蓋式（End-Cap Type）在螺帽兩端設有導引結構，螺帽本體內部則形成長距離回流通道。
鋼珠到達負荷區末端後，由端蓋將鋼珠導入螺帽內部的回流孔，沿軸向移動至另一端，再由另一側端蓋送回螺旋滾道。
🔄 端蓋式基本路徑
滾道 → 端蓋 → 螺帽內部回流孔 → 另一端端蓋 → 滾道
5.1 端蓋式的主要特點
- 回流路徑整合在螺帽本體與兩端端蓋。
- 常可搭配較大的導程設計。
- 適合高速傳送與快速進給產品。
- 螺帽內部需要完整的軸向回流通道。
5.2 端蓋式的優點
- 容易與大導程設計搭配。
- 適合需要快速進給的機構。
- 外部不像傳統回流管式有多支管路突出。
- 可依產品設計實現高速、高負荷或精密定位等不同需求。
5.3 端蓋式的限制
- 端蓋與內部回流孔的設計精度重要。
- 高速時鋼珠轉向與回流穩定性需要良好控制。
- 若端蓋或回流結構損壞，可能直接影響鋼珠循環。
6. 外循環、內循環、端蓋式完整比較
| 比較項目 | 外循環／回流管式 | 內循環／導珠器式 | 端蓋式 |
|---|---|---|---|
| 回流位置 | 螺帽外部 | 螺帽內部局部循環 | 螺帽內部長通道 |
| 主要元件 | 回流管 | 導珠器／回流片 | 端蓋＋內部回流孔 |
| 螺帽外型 | 外部會有回流結構 | 通常較緊湊 | 端部有循環元件 |
| 循環距離 | 可跨數圈回流 | 局部短循環 | 沿螺帽長度回流 |
| 空間需求 | 需考慮外部回流管 | 較容易緊湊化 | 需端蓋及內部通道 |
| 常見產品方向 | 通用、傳送、定位 | 緊湊型、精密定位 | 大導程、高速進給 |
| 精度 | 依產品等級 | 依產品等級 | 依產品等級 |
| 負荷能力 | 依尺寸與設計 | 依尺寸與設計 | 依尺寸與設計 |
所以真正實務選型時，不應把這張表理解成三種結構的「排名」，而是先理解它們的回流結構，再到實際廠商型錄確認速度、負荷、精度、導程與尺寸。
7. 循環方式會影響滾珠螺桿精度嗎？
循環方式會影響螺帽結構與滾珠運動，但不能直接用來判斷滾珠螺桿的定位精度。
滾珠螺桿的精度通常更需要關注：
- 螺桿導程誤差。
- 有效行程內的累積誤差。
- 滾道加工精度。
- 螺帽與鋼珠配對。
- 軸向間隙與預壓。
- 軸端跳動。
- 安裝同軸度。
- 溫度造成的螺桿伸長。
8. 哪一種滾珠螺桿比較適合高速？
高速能力不是單純由「外循環還是內循環」決定。
高速滾珠螺桿需要同時考慮：
- 螺桿直徑。
- 螺桿總長。
- 支承方式。
- 臨界轉速。
- 導程。
- 鋼珠尺寸。
- 循環路徑。
- DN值等高速指標。
- 潤滑與溫升。
8.1 為什麼端蓋式常見大導程高速產品？
端蓋式可以利用螺帽內部的長回流通道，把鋼珠從一端送到另一端，因此容易與大導程產品整合。
導程增加後，在相同馬達轉速下可以得到更高的線性移動速度，因此市場上許多高速快速進給產品會採用端蓋式設計。
9. 哪一種滾珠螺桿負荷能力比較高？
同樣不能直接用外循環、內循環或端蓋式判斷。
負荷能力更主要受到以下因素影響：
- 螺桿公稱直徑。
- 滾珠直徑。
- 滾珠接觸角。
- 有效承載圈數。
- 螺帽長度。
- 滾道材料與硬度。
- 預壓設定。
- 實際動額定負荷與靜額定負荷。
🏋️ 真正選負荷的方法
不要問「端蓋式可以載幾公斤」，而應拿實際軸向負荷、加速度、工作循環與壽命需求，去比對特定型號的動額定負荷與靜額定負荷。
10. 噪音與運轉平順度
滾珠螺桿的聲音不只來自鋼珠在負荷滾道上的滾動，鋼珠進入循環器、互相碰撞，以及回流通道的形狀都會影響噪音。
10.1 內循環一定比較安靜嗎？
內循環因循環路徑較短且集中於螺帽內部，在部分產品中可以得到良好的平順度，但並不能直接說所有內循環產品都比外循環安靜。
10.2 真正影響噪音的因素
- 鋼珠尺寸與精度。
- 循環通道形狀。
- 滾珠碰撞。
- 預壓。
- 潤滑狀況。
- 轉速。
- 螺桿與支承座安裝精度。
- 滾道磨耗或異物損傷。
11. 循環方式與導程的關係
導程（Lead）代表螺桿每旋轉一圈，螺帽沿軸向前進多少距離。
導程越大，螺旋角度與鋼珠回流路徑也需要配合改變，因此循環器設計會受到導程影響。
11.1 大導程的主要優勢
- 相同轉速可得到更高直線速度。
- 可降低達到指定線速度所需的螺桿轉速。
- 適合高速搬運與快速進給。
11.2 大導程不是免費的速度
導程改變也會影響推力與驅動扭矩關係，因此必須一起確認馬達扭矩、加速度、慣性與定位解析度。
12. 預壓與背隙
預壓與循環方式是兩件不同的事情。
預壓主要用來降低軸向間隙並增加剛性，因此同一類循環方式也可能有無預壓、不同預壓量或不同預壓結構。
12.1 常見預壓方向
- 利用不同尺寸鋼珠調整間隙。
- 雙螺帽預壓。
- 偏位／導程差等預壓設計。
13. 如何選擇適合的滾珠螺桿？
實務上不建議第一步就問「我要外循環還是內循環」，而應先把設備需要的條件整理出來。
- 確認負荷：平台、工件、加工力及加減速慣性。
- 確認行程：有效移動距離及螺桿總長。
- 確認速度：最高線速度與馬達轉速。
- 確認導程：每轉需要多少直線位移。
- 確認精度：搬運用還是精密定位。
- 確認背隙：是否需要預壓及高剛性。
- 確認臨界轉速：避免長軸高速共振。
- 確認屈曲：長螺桿承受壓縮推力時尤其重要。
- 確認安裝空間：螺帽外徑、回流管與法蘭是否干涉。
- 確認環境：切屑、粉塵、水氣、腐蝕及潔淨需求。
| 設計需求 | 可優先評估的結構方向 |
|---|---|
| 成熟通用結構、規格選擇多 | 回流管式 |
| 螺帽外型需要緊湊 | 內循環／導珠器式 |
| 大導程、快速進給 | 可優先查看端蓋式產品 |
| 高精度定位 | 依精度等級與預壓選，不以循環方式單獨判斷 |
| 高負荷 | 依額定負荷、鋼珠與螺帽結構選擇 |
14. 滾珠螺桿安裝與使用注意事項
- 保持同軸：固定端、支撐端與馬達中心要正確對準。
- 保持平行：滾珠螺桿應與線性滑軌運動方向一致。
- 避免強迫組裝：不要利用螺絲鎖緊力量硬拉螺帽座定位。
- 確認全行程：安裝後低速移動整個行程，確認阻力均勻。
- 保護循環元件：外循環回流管與端蓋不可受到撞擊。
- 避免螺帽脫離：沒有專用套筒時不要把螺帽完全旋出螺桿。
15. 潤滑與保養
滾珠螺桿雖然使用滾動摩擦，但鋼珠與滾道仍承受很高的局部接觸壓力，因此必須保持適當潤滑。
15.1 潤滑的主要功能
- 降低鋼珠與滾道磨耗。
- 降低摩擦與溫升。
- 降低滾珠碰撞與運轉噪音。
- 協助防鏽。
- 延長滾動疲勞壽命。
15.2 保養注意事項
- 避免切屑進入螺帽。
- 定期檢查刮刷器與密封。
- 依設備與廠商規範補充潤滑脂或潤滑油。
- 避免不同種類油脂任意混用。
- 觀察噪音、溫度與驅動扭矩是否突然改變。
16. 滾珠螺桿常見應用領域
| 設備 | 主要用途 | 常見要求 |
|---|---|---|
| CNC工具機 | X／Y／Z軸進給 | 精度、剛性、預壓與熱穩定性 |
| 自動化設備 | 搬運、升降與定位 | 速度、壽命與成本 |
| 射出成型機 | 電動進給與直線驅動 | 高負荷與耐久性 |
| 半導體設備 | 精密定位平台 | 重複定位、低振動與潔淨 |
| 機械手臂 | 線性模組與關節驅動 | 高速、緊湊與壽命 |
| 量測設備 | 精密平台進給 | 平順度與定位穩定性 |
17. FAQ 滾珠螺桿種類常見問題
Q1：滾珠螺桿為什麼要有回流系統？
鋼珠沿螺旋滾道移動後必須重新回到前方，才能持續循環。沒有回流系統，鋼珠移動到螺帽末端後就無法持續運轉。
Q2：外循環滾珠螺桿是什麼？
常見外循環使用回流管將鋼珠從負荷區導出，經過螺帽外部管路後重新送回滾道，是成熟且廣泛使用的循環結構。
Q3：內循環滾珠螺桿是什麼？
內循環常利用螺帽內的導珠器讓鋼珠跨越螺桿牙峰，直接返回相鄰滾道。循環結構集中在螺帽內，因此外型容易設計得較緊湊。
Q4：端蓋式滾珠螺桿是什麼？
端蓋式利用螺帽兩端的導引元件及螺帽內部回流通道，使鋼珠從一端返回另一端，市場上常見於大導程與高速進給產品。
Q5：外循環、內循環哪一個比較精準？
不能只用循環方式判斷。定位精度主要取決於螺桿導程精度、滾道加工、預壓、組裝與產品精度等級。
Q6：哪一種滾珠螺桿速度最快？
沒有固定答案。高速能力還要看螺桿直徑、長度、導程、支承方式、臨界轉速、滾珠循環設計與潤滑。端蓋式常見於大導程高速產品，但其他結構同樣存在高速型號。
Q7：端蓋式負荷一定比外循環大嗎？
不一定。負荷能力主要受到螺桿直徑、鋼珠尺寸、接觸角、有效承載圈數與螺帽設計影響，不能只靠循環方式判斷。
Q8：內循環是不是比較安靜？
部分內循環產品因回流距離短與結構緊湊可具有良好平順度，但噪音還會受到滾珠、循環器、速度、潤滑與滾道品質影響，因此不能視為絕對規則。
Q9：滾珠螺桿需要定期加油嗎？
一般滾珠螺桿需要適當潤滑。潤滑種類與週期應依轉速、負荷、溫度、污染程度與製造商規格決定。
Q10：滾珠螺帽可以直接從螺桿拆下來嗎？
不建議直接拆離。若沒有使用移轉套筒或原廠指定治具，鋼珠可能脫離循環系統，重新裝配後也可能改變間隙與預壓。
✅ 滾珠螺桿三種循環方式重點總結
外循環、內循環與端蓋式最大的差別，在於鋼珠離開負荷區後採用不同路徑返回滾道。回流管式結構成熟且規格廣泛；內循環式有利於緊湊化；端蓋式則常見於大導程與高速進給產品。但真正的精度、負荷、速度與壽命仍取決於完整滾珠螺桿規格，不能只用循環方式判斷性能高低。
