線性滑軌看起來都在「直線滑動」，實際上差別在哪裡？
線性滑軌（Linear Guide / Linear Slide）是機械直線運動系統中的重要元件，主要作用是 支撐負載、限制運動方向，並讓滑台沿固定路徑平穩移動。
從3D列印機、自動化設備、CNC工具機、機械手臂，到半導體與精密量測平台，都需要不同形式的直線導引元件。但市場上同時存在 型鋼式線性滑軌、圓軸＋直線軸承、單軸模組、雙軸模組與自潤滑導引， 名稱相似，實際剛性、精度、負荷能力與保養方式卻差很多。
本篇將從基本原理開始，整理常見線性滑軌種類、單軸與雙軸差異、滾珠與滾柱滑軌、預壓、精度、負荷方向、安裝、潤滑及選型方式。
👉 線性滑軌的工作不是「提供動力」，而是負責導引與承載；真正讓平台移動的動力通常來自滾珠螺桿、皮帶、齒條、氣缸、線性馬達或其他驅動元件。
因此選線性滑軌時，不能只問「可以滑多快」，還必須考慮負荷、力矩、剛性、精度、行程、安裝面與使用環境。
線性滑軌指南｜種類、結構、精度、預壓與選用完整解析
✔ 單軸、雙軸、自潤是常見結構分類，但不是所有線性滑軌唯一的三大類
✔ 滑塊滑得很順，不代表剛性與精度一定高
✔ 預壓越大不代表越好，過大的預壓會增加摩擦、發熱與驅動負荷
👉 選型真正要看的是「負荷＋力矩＋精度＋速度＋環境＋安裝條件」。
🔧 線性滑軌3秒快速看懂
- 導軌：決定載具允許移動的直線方向。
- 滑塊或軸承：承受負荷並沿著導軌移動。
- 滾珠／滾柱或滑動材料：降低移動阻力。
- 預壓：控制間隙與剛性。
- 潤滑與密封：降低磨耗並避免異物進入。
簡單說： 線性滑軌就是讓機械「只能沿著預定方向穩定移動」的導引結構。
一套完整的直線運動機構通常由「導引＋驅動」兩部分組成。線性滑軌負責承載與導向，滾珠螺桿、皮帶、氣缸或線性馬達則提供移動力量。兩者搭配得好，平台才能兼顧速度、負荷與定位精度。
1. 線性滑軌是什麼？基本原理
線性滑軌的主要功能，是將機械載具限制在特定直線方向運動，同時承受重量、側向力與傾覆力矩。
如果沒有導引元件，平台受到外力時可能產生左右偏移、旋轉、翹起或振動。線性滑軌透過導軌與滑塊之間的配合，使載具保有需要的自由度，同時限制其他方向的不必要運動。
線性滑軌主要負責三件事
- 導引：讓平台沿固定方向移動。
- 承載：支撐設備、工件與加工負荷。
- 限制姿態：降低側向偏移、傾斜與旋轉。
1.1 滾動導引與滑動導引
線性導引依接觸方式，可以概略分為滾動式與滑動式。
- 滾動式：利用鋼珠或滾柱在導軌與滑塊之間循環滾動，摩擦阻力較低。
- 滑動式：利用工程塑膠、PTFE複合材料、含油軸承或其他低摩擦材料直接滑動。
滾動式適合高精度與低阻力需求；滑動式則可在粉塵、低維護、低噪音或不適合使用傳統滾珠循環的環境發揮優勢。
2. 影片教學：線性滑軌入門
如果想先用動畫與實際結構快速理解線性滑軌，可以搭配下方FR工具人原始教學影片觀看。影片從基本原理開始，再分別介紹雙軸型、單軸型與自潤型線性滑軌。
🎥 線性滑軌入門指南｜特性、應用、保養與自潤功能
⏱ 影片章節快速導覽
- 00:00 開頭
- 00:20 前言
- 01:02 線性滑軌簡易認識
- 03:24 雙軸型線性滑軌
- 05:21 單軸型線性滑軌
- 07:21 自潤型線性滑軌
- 10:02 總結

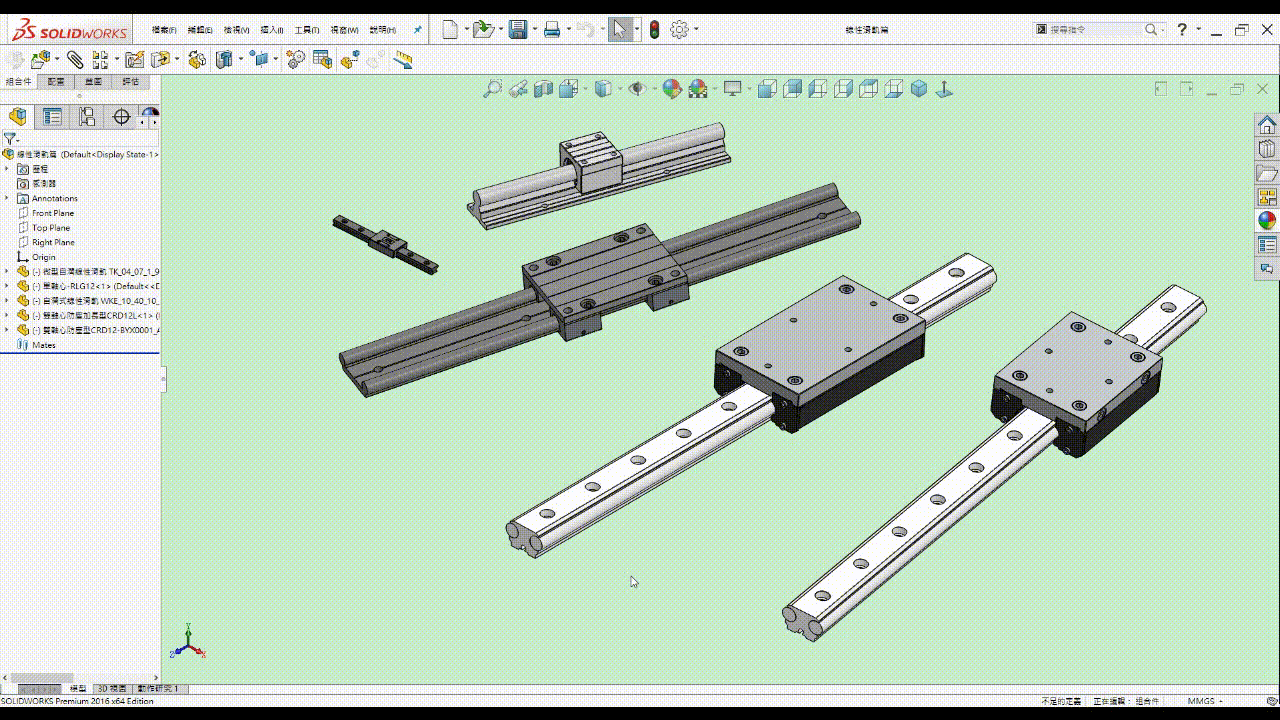

3. 線性滑軌有哪些主要類型？
「線性滑軌」在市場上其實是一個很廣泛的名稱。依照導引方式、滾動體及結構，可分成許多不同形式。
| 類型 | 主要結構 | 主要優點 | 常見用途 |
|---|---|---|---|
| 型鋼式滾珠滑軌 | 方型軌道＋循環鋼珠滑塊 | 精度、剛性與通用性佳 | CNC、自動化、精密設備 |
| 型鋼式滾柱滑軌 | 方型軌道＋循環滾柱 | 高剛性、高負荷 | 大型工具機、重型設備 |
| 圓軸直線軸承 | 圓形導軸＋直線軸承 | 結構簡單、成本較低 | 3D列印、DIY、自動化 |
| 滑動式導軌 | 低摩擦材料直接滑動 | 低噪音、結構簡單 | 粉塵、低維護與特殊環境 |
| 線性模組 | 滑軌＋驅動＋基座整合 | 安裝快速、系統化 | 自動化取放與定位 |
4. 型鋼式線性滑軌
目前CNC、自動化與精密設備常見的「線軌」，通常是由具有精密滾道的長條導軌與循環滑塊組成。
滑塊內部具有鋼珠或滾柱循環路徑。當滑塊移動時，滾動體在負荷區滾動，離開負荷區後再經內部通道循環回到前方，因此可以持續進行長距離直線運動。
4.1 型鋼式滑軌有哪些優點？
- 可同時承受多方向負荷。
- 具有較高剛性與定位穩定性。
- 摩擦阻力相對低。
- 容易建立標準化精密直線運動。
- 可透過不同滑塊長度、尺寸與預壓調整性能。
5. 滾珠滑軌與滾柱滑軌差在哪？
| 比較項目 | 滾珠式 | 滾柱式 |
|---|---|---|
| 滾動體 | 鋼珠 | 圓柱滾子 |
| 接觸形式 | 接近點接觸 | 接近線接觸 |
| 剛性 | 高 | 通常可取得更高剛性 |
| 負荷 | 適合多數一般與精密設備 | 適合較高負荷與高剛性需求 |
| 成本 | 通用性高 | 通常較高 |
| 常見應用 | CNC、自動化、半導體 | 大型工具機、重切削與高剛性平台 |
6. 圓軸式線性導引
圓軸式線性導引是非常常見的基本直線運動結構，利用硬化圓軸搭配直線軸承、含油軸承或滑動襯套，使載具沿軸向移動。
- 結構簡單，容易理解與組裝。
- 零件取得容易，成本相對較低。
- 可依需求使用光軸、支撐軸或特殊導軸。
- 適合3D列印機、DIY設備、治具與一般自動化。
7. 雙軸型線性滑軌
雙軸型線性滑軌（Dual Shaft Linear Slide）利用兩支平行導軸共同支撐滑台或滑塊。
相較於單支圓軸，兩支導軸可以建立較大的支撐跨距，因此較容易抵抗載具受到偏心負荷時產生的傾轉。
7.1 雙軸型主要優點
- 抗傾轉能力較佳。
- 適合面積較大的移動平台。
- 負荷可以分散至兩條導軸。
- 容易搭配皮帶、螺桿或氣缸製作滑台。
7.2 雙軸型適合哪些設備？
- 自動化取放機構。
- 升降與移載平台。
- 大型治具滑台。
- 工件搬運裝置。
- DIY線性模組。
8. 單軸型線性滑軌
單軸型線性滑軌（Single Shaft Linear Slide）以單一導軸搭配直線軸承、滑動軸承或特定滑塊形成基本線性導引。
其優點是結構簡單、零件少、成本低，但若平台需要抵抗旋轉或偏心力矩，通常還需要其他結構輔助限制。
8.1 單軸型主要優點
- 零件數量少。
- 安裝與維護簡單。
- 成本低，適合輕量機構。
- 容易用於DIY與原型機。
8.2 主要限制
- 單一圓軸本身無法完全限制滑塊繞軸旋轉。
- 偏心負荷較大時，需要額外支撐。
- 長軸可能產生撓曲。
- 高剛性與精密定位能力取決於整體機構設計。
9. 自潤型線性滑軌
「自潤型」並不是只有單一結構。市場上的自潤線性導引可能採用含油材料、固體潤滑材、PTFE複合材料，或在滾動式滑塊內加入可長時間供應潤滑劑的潤滑單元。
9.1 自潤型的主要目的
- 延長補充潤滑的間隔。
- 降低日常保養需求。
- 改善不易接近位置的維護問題。
- 依設計降低傳統大量油脂使用。
9.2 適合哪些場合？
- 不容易停機保養的設備。
- 長時間連續運轉設備。
- 粉塵或特定環境下的特殊滑動導引。
- 依專用產品規格設計的潔淨或低維護設備。
10. 預壓、間隙與剛性
滾動式線性滑軌的鋼珠或滾柱，可以透過尺寸配合形成不同程度的預壓。
適當預壓能減少滑塊內部間隙並增加剛性，使平台受到外力時不容易產生位移。
| 預壓程度 | 主要特性 | 常見方向 |
|---|---|---|
| 低／無明顯預壓 | 移動阻力較低 | 高速、一般搬運 |
| 中度預壓 | 兼顧剛性與移動阻力 | 一般精密設備 |
| 較高預壓 | 剛性較高，但阻力與發熱增加 | 高剛性與加工負荷需求 |
11. 負荷方向與力矩怎麼看？
線性滑軌選型不能只看平台總重量。即使物體重量不大，如果重心距離滑塊很遠，也會形成較大的傾覆力矩。
📐 線性滑軌常見負荷
- 垂直負荷：平台與工件重量直接作用於滑塊。
- 側向負荷：加工力或機構推力從側面作用。
- 俯仰力矩：前後方向造成滑塊傾斜。
- 偏擺力矩：平台左右方向旋轉。
- 滾轉力矩：載具繞運動軸線傾轉。
11.1 為什麼增加兩顆滑塊或兩條滑軌有效？
增加滑塊間距或兩條滑軌之間的距離，可以增加支撐跨距，使機構更容易抵抗偏心力矩。
因此大型平台通常不會把所有負荷集中在單一小滑塊上，而會利用兩條滑軌與多顆滑塊分散負載。
12. 精度與平行度代表什麼？
線性滑軌標示的精度通常與軌道、滑塊高度、寬度、平行度與成套組合尺寸有關，不同廠商與系列的精度分級方式可能不同。
| 項目 | 主要影響 |
|---|---|
| 高度尺寸 | 平台安裝高度與多滑塊一致性 |
| 寬度尺寸 | 側向基準位置 |
| 運行平行度 | 滑塊移動時相對基準面的變化 |
| 成套一致性 | 多顆滑塊與多條滑軌組裝高度差 |
13. 線性滑軌如何選型？
選擇線性滑軌時，可以依照以下順序整理需求：
- 確認移動行程：平台需要移動多少距離。
- 確認總負荷：平台、治具與工件重量。
- 確認重心位置：是否存在明顯懸臂或偏心。
- 確認速度：最高移動速度與加速度。
- 確認精度：單純搬運還是精密定位。
- 確認剛性：是否存在加工力或高負荷。
- 確認安裝空間：寬度、高度與滑塊數量。
- 確認環境：粉塵、切屑、水氣、腐蝕或潔淨需求。
- 確認潤滑方式：人工補脂、自動供油或自潤結構。
- 確認壽命：每天運轉時間、循環頻率與設備壽命需求。
| 需求 | 可優先評估 |
|---|---|
| DIY、3D列印、低成本 | 圓軸＋直線軸承、輕型線軌 |
| 一般自動化 | 型鋼式滾珠滑軌 |
| 大型平台與高力矩 | 雙軌＋多滑塊設計 |
| 高剛性與重切削 | 高剛性滾珠或滾柱線性滑軌 |
| 低維護 | 自潤式或長效潤滑結構 |
| 粉塵特殊環境 | 加強密封、風琴罩或適用環境的滑動式導引 |
14. 線性滑軌安裝注意事項
滑軌本身做得再精密，如果安裝基面與組裝方式不正確，實際運動仍可能出現卡頓、阻力不均與壽命下降。
14.1 安裝面要平整
鎖付滑軌後，軌道會受到機台基面的限制。安裝面如果有毛刺、鐵屑、碰傷或明顯不平，可能使導軌被迫彎曲。
14.2 雙軌要保持平行
兩條線性滑軌同時支撐平台時，彼此平行度非常重要。若兩軌距離沿行程改變，平台移動時會產生內部拉扯。
14.3 不要靠鎖緊力量硬拉定位
如果零件本來就無法自然對位，不應單純依靠螺絲鎖緊力量把滑軌或滑塊強制拉到位置，否則可能建立很大的內部預負荷。
14.4 安裝後檢查全行程
- 低速移動整個有效行程。
- 確認是否出現固定位置卡頓。
- 確認馬達電流是否局部升高。
- 確認兩端極限位置沒有干涉。
- 高速運轉前先完成低速磨合與檢查。
15. 潤滑與保養
滾珠或滾柱式線性滑軌雖然是滾動接觸，但仍需要適當潤滑，避免滾動體與滾道直接金屬接觸。
15.1 潤滑不足會發生什麼？
- 摩擦阻力增加。
- 溫升增加。
- 滾道與滾動體磨耗加快。
- 運轉噪音增加。
- 滾動疲勞壽命下降。
15.2 油脂越多越好嗎？
不是。過量油脂會增加攪動阻力，也可能造成油脂被大量推出滑塊。應依產品結構、速度與製造商規範補充適當潤滑量。
15.3 防塵同樣重要
金屬切屑、砂粒與粉塵一旦進入滑塊滾道，可能被鋼珠直接壓入軌道表面，形成永久壓痕。
🛠️ 日常保養重點
- 保持導軌表面清潔。
- 檢查滑塊刮刷器是否損壞。
- 依使用條件定期補充潤滑。
- 避免水分與腐蝕性液體長期停留。
- 切削環境可加裝防護罩或風琴罩。
- 定期觀察噪音、溫度與移動阻力變化。
16. 常見故障與排查
| 現象 | 可能原因 | 檢查方向 |
|---|---|---|
| 整個行程都很重 | 預壓過大、兩軌不平行、潤滑異常 | 檢查安裝、預壓與潤滑 |
| 只有某一段卡 | 軌道碰傷、異物、局部變形 | 檢查固定位置的軌道表面 |
| 運轉噪音變大 | 潤滑不足、滾道損傷、異物 | 清潔、補充潤滑並檢查滾道 |
| 滑塊明顯晃動 | 間隙增加、磨耗或固定鬆脫 | 檢查滑塊、螺絲與安裝座 |
| 高速振動 | 安裝剛性不足、驅動系統共振或導軌變形 | 檢查機架、驅動與固定結構 |
| 滑軌局部生鏽 | 水氣、切削液、防鏽不足 | 改善防護與使用環境 |
17. 線性滑軌常見應用領域
| 設備 | 用途 | 常見需求 |
|---|---|---|
| CNC工具機 | X／Y／Z軸導引 | 高剛性、精度、負荷能力 |
| 自動化設備 | 搬運、定位、取放 | 高速、壽命與低維護 |
| 3D列印機 | 噴頭與平台導引 | 輕量、成本與平順性 |
| 半導體設備 | 精密平台與製程定位 | 高精度、潔淨與低振動 |
| 量測設備 | 探頭與平台移動 | 平順、精度、低阻力 |
| 機械手臂 | 線性第七軸或末端移載 | 速度、負荷與重複定位 |
18. FAQ 線性滑軌常見問題
Q1：線性滑軌跟直線軸承一樣嗎？
不完全相同。直線軸承通常搭配圓形導軸使用，是線性運動導引的一種；市場上所稱線性滑軌也常包含方型軌道與循環滑塊等其他結構。
Q2：雙軸型一定比單軸型好嗎？
不一定。雙軸較容易抵抗傾轉與偏心負荷，但體積、零件數與安裝要求也較高。輕量與簡單機構使用單軸可能更合適。
Q3：線性滑軌需要加油嗎？
一般滾珠與滾柱式線性滑軌需要適當潤滑。部分產品具長效或自潤結構，可以延長補充週期，但不代表所有環境都永久免維護。
Q4：線性滑軌預壓越大越好嗎？
不是。較高預壓可以提高剛性與降低間隙，但也會增加移動阻力、發熱與內部負荷，應依設備需求選擇。
Q5：3D列印機適合用哪一種線性滑軌？
需依機型、重量與速度判斷。圓軸＋直線軸承成本低且容易取得，微型型鋼式線性滑軌則能提供更緊湊與穩定的導引，但成本與安裝精度要求通常較高。
Q6：CNC為什麼多使用型鋼式線性滑軌？
型鋼式線性滑軌可以在較小空間內提供多方向負荷能力、剛性與精密導引，因此適合工具機進給軸。重切削設備則可能進一步使用高剛性滾柱滑軌或其他導引結構。
Q7：為什麼新的線性滑軌推起來很緊？
可能來自原廠預壓、防鏽油脂、密封刮刷器摩擦或安裝問題。若尚未安裝就明顯局部卡死，或安裝後阻力突然增加，則應進一步檢查。
Q8：線性滑軌可以直接切短嗎？
部分導軌可以依設備需求裁切，但切割後需處理端面、毛刺與安裝孔位置，並避免切削粉末進入滑塊。精密設備建議依廠商提供的加工方式處理。
Q9：線性滑軌為什麼會有沙沙聲？
可能與鋼珠循環聲、潤滑狀態、刮刷器摩擦或異物有關。如果聲音突然改變並伴隨阻力增加，應檢查是否有潤滑不足或滾道損傷。
Q10：高精度線性滑軌裝上去，設備就一定更準嗎？
不一定。整機精度還要看安裝基面、兩軌平行度、驅動元件、機架剛性、熱變形與控制系統。高精度滑軌只是整體精度鏈中的一部分。
✅ 線性滑軌選用重點總結
線性滑軌的核心工作是承載與導引，而不是產生動力。從圓軸直線軸承、單軸與雙軸結構，到型鋼式滾珠、滾柱與自潤滑導引，各自適合不同負荷、精度、速度與維護條件。選型時不要只比較滑軌寬度或價格，而應把平台重量、重心、力矩、行程、精度、預壓、安裝面與工作環境一起評估。
