⚙️ 直線軸承看起來只是一個圓筒，裡面的鋼珠為什麼能一直往前滑？

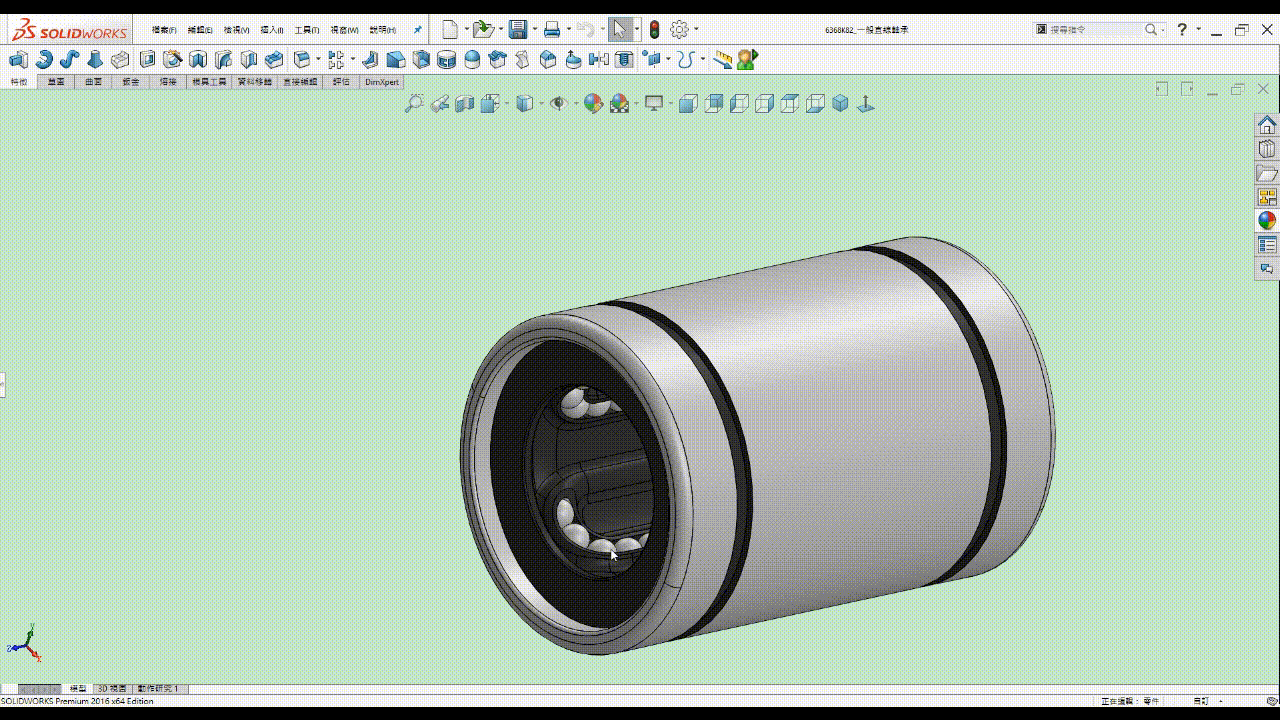

直線軸承（Linear Bearing / Linear Ball Bearing）是一種搭配 圓形導軸／光軸 使用的直線運動元件。它利用內部循環滾珠在軸表面滾動，使滑座可以沿軸向反覆移動。
相比讓金屬零件直接在軸上滑動，滾珠直線軸承可以降低摩擦阻力，因此常見於 3D列印機、自動化治具、機械手臂、測試平台、包裝設備與各種輕型線性模組。
但直線軸承不能只看內徑購買。軸徑公差、軸表面硬度、軸承外型、負荷方向、開放式或封閉式結構、安裝座及潤滑狀態，都會直接影響滑動阻力、間隙與壽命。
👉 直線軸承負責「沿著圓軸低摩擦移動」，光軸則負責提供導引基準與承受接觸負荷，兩者必須搭配看待。
市場常見的LM、LMF、LMK、LMH、SCS等型號，很多差異其實不是內部原理完全不同，而是軸承長度、開口方式、法蘭與軸承座等安裝形式不同。
直線軸承指南｜原理、種類、光軸配合與選用完整解析
✔ 「開放型」的開口主要是為了避開支撐軸底座，不是用來放更多滾珠
✔ 法蘭型、連座型主要是安裝形式不同，不代表內部一定使用不同的滾動原理
✔ 型鋼式線性滑軌雖然也是直線導引元件，但與圓軸式直線軸承是不同的產品系統
👉 選型時應先分清楚「軸承結構」與「安裝外型」。
🔧 直線軸承3秒快速看懂
- 光軸：提供直線移動的導引表面。
- 滾珠：與光軸滾動接觸，降低移動摩擦。
- 保持器：引導滾珠進入不同循環軌道。
- 外筒：支撐軸承結構並安裝於機構。
- 回流通道：讓離開負荷區的鋼珠重新回到前方。
簡單說： 鋼珠並不是一路沿著光軸跑出去，而是在軸承內部不斷循環。
直線軸承是非常容易入門的直線導引元件。圓形光軸容易加工與取得，軸承尺寸也高度標準化，因此在低成本自動化、治具、DIY與3D列印設備中特別常見。
1. 直線軸承是什麼？基本原理
直線軸承是一種讓機械零件沿圓柱形導軸進行直線移動的導引元件。
最常見的直線滾珠軸承內部具有多列循環鋼珠。鋼珠在負荷區直接接觸光軸，承受載具重量與外部負荷；移動到循環軌道末端後，鋼珠會進入保持器內的回流通道，再回到另一端。
🔵 鋼珠循環的基本流程
負荷區滾動 → 離開光軸接觸區 → 進入回流通道 → 回到前方 → 再次承載
1.1 為什麼使用滾珠？
如果滑座直接與光軸產生滑動摩擦，接觸面積與摩擦阻力會較大。加入循環鋼珠後，主要接觸形式改為滾動，因此可以在較小驅動力下進行反覆直線移動。
1.2 直線軸承本身會決定定位精度嗎？
只決定一部分。實際定位能力還會受到光軸直線度、軸與軸承間隙、機架剛性、驅動元件、馬達控制與組裝平行度影響。
2. 影片教學：直線軸承入門
如果想先透過影片建立直線軸承基本概念，可以搭配原文章中的FR工具人教學影片觀看，再依本文深入理解不同安裝型式、光軸配合與選型方式。
🎥 直線軸承種類與應用
3. 直線軸承內部有哪些結構？
| 零件 | 主要功能 |
|---|---|
| 外筒 | 支撐整個軸承並提供安裝外徑 |
| 保持器 | 引導鋼珠並建立循環路徑 |
| 滾珠 | 與光軸接觸並承受主要負荷 |
| 回流通道 | 讓鋼珠從負荷區回到前方 |
| 密封／刮刷結構 | 降低灰塵與異物進入內部 |
一般直線滾珠軸承與傳統旋轉滾珠軸承很不一樣。它沒有「內環跟著軸旋轉」的結構，而是直接讓鋼珠與光軸表面接觸。
4. 直線軸承有哪些種類？
直線軸承的分類方式很多。若以一般圓軸式直線滾珠軸承來看，比較實用的理解方式，是先區分 軸承本體結構 與 安裝外型。
| 形式 | 主要特徵 | 常見用途 |
|---|---|---|
| 標準圓筒型 | 完整圓筒外型，安裝於自行設計的軸承孔 | DIY、治具、自動化 |
| 開放型 | 軸承下方具有開口，可避開支撐軸底座 | 長行程支撐軸 |
| 法蘭型 | 外筒整合法蘭，可直接鎖付 | 面板、治具、模組 |
| 連座型 | 軸承已裝入鋁座或其他外殼 | 快速組裝線性平台 |
| 加長型 | 增加軸承長度與滾珠列配置 | 需要較高穩定性的圓軸系統 |
5. 標準圓筒型直線軸承
標準圓筒型是最基本的直線滾珠軸承形式。外觀像金屬圓筒，通常安裝在機械零件自行加工的軸承孔或專用座中。
- 結構簡單。
- 尺寸標準化程度高。
- 可自由設計外部軸承座。
- 適合空間有限的機構。
- 常見於3D列印、治具與一般自動化。
5.1 優點
如果機械本體本來就有精密加工能力，可以直接在滑座內製作軸承孔，再把圓筒型直線軸承壓入或固定，整體尺寸相對緊湊。
5.2 缺點
軸承座的孔徑公差、圓度與安裝方式都會影響軸承內部間隙，因此自行製作軸承座時需要注意配合尺寸。
6. 開放型／剖溝直線軸承
開放型直線軸承（Open Type Linear Bearing）外筒與保持器下方具有一段開口。
這個開口最重要的目的，是讓軸承可以搭配 下方具有連續支撐座的支撐軸使用。
🛤️ 為什麼長行程常需要支撐軸？
一般光軸若只有左右兩端支撐，長度增加後，中間受到負荷就可能產生明顯撓曲。支撐軸利用下方鋁座或鋼座沿長度方向支撐光軸，可以提升長行程時的剛性。
6.1 開口不是為了增加負載
舊文章寫成「外殼帶有凹槽以容納滾動體」容易讓人誤解。實際上開放型的主要特徵是 避開光軸下方支撐座， 並不是因為需要額外空間容納更多滾珠。
6.2 主要適用場合
- 較長行程的自動化模組。
- 需要降低光軸撓曲的設備。
- 大型工作平台。
- 使用支撐型圓軸的線性機構。
7. 法蘭型直線軸承
法蘭型直線軸承（Flanged Linear Bearing）將軸承外筒與固定法蘭整合，可以直接利用螺絲固定在設備面板或滑座上。
| 法蘭外型 | 特色 |
|---|---|
| 圓法蘭 | 外型對稱，方便圓形配置 |
| 方法蘭 | 固定孔配置容易搭配機械平台 |
| 對邊法蘭 | 兼顧安裝寬度與螺絲固定空間 |
7.1 主要優點
- 不必另外製作完整圓筒軸承座。
- 螺絲孔位置明確，組裝速度快。
- 容易定位在板件與治具上。
- 可依空間選擇不同法蘭外型。
8. 連座型直線軸承
連座型直線軸承是將圓筒型直線軸承直接裝入鋁合金或其他材質的軸承座內，使用者不需要另外加工精密軸承孔。
8.1 連座型最大的優點
- 直接利用底部螺絲孔鎖在平台上。
- 省去自行加工軸承孔。
- 模組化程度高。
- 適合DIY、自動化與快速治具設計。
8.2 連座型不等於型鋼式線性滑塊
這兩者外觀看起來都像「一個方形滑塊」，但結構完全不同。
| 比較 | 連座直線軸承 | 型鋼式線性滑塊 |
|---|---|---|
| 導引件 | 圓形光軸 | 專用型鋼導軌 |
| 接觸結構 | 鋼珠直接接觸圓軸 | 鋼珠／滾柱與精密滾道接觸 |
| 剛性 | 一般直線導引 | 通常較高 |
| 成本 | 相對經濟 | 通常較高 |
| 常見用途 | DIY、搬運、治具 | CNC、精密自動化 |
9. 直線軸承與線性滑軌差在哪？
這兩個名詞常被混用，但機械市場上通常可以理解為兩種不同的線性導引系統。
| 項目 | 圓軸直線軸承 | 型鋼式線性滑軌 |
|---|---|---|
| 導引件 | 圓形光軸 | 矩形精密軌道 |
| 安裝難度 | 相對容易 | 對安裝面精度要求較高 |
| 負荷與力矩 | 較依賴雙軸與平台配置 | 單條軌道即可承受多方向負荷 |
| 剛性 | 一般 | 通常較高 |
| 價格 | 較經濟 | 通常較高 |
| 常見設備 | 3D列印、治具、一般自動化 | CNC、工具機、高精度自動化 |
👉 若想進一步了解型鋼式滑軌、單軸、雙軸與自潤結構，可延伸閱讀： 線性滑軌指南｜種類、結構、精度與選用
10. 光軸為什麼這麼重要？
在一般滾珠直線軸承裡，光軸並不只是「穿過軸承的一根棒子」，它本身就是鋼珠的滾動接觸面。
10.1 光軸直徑
光軸直徑必須與軸承公稱內徑配合，例如8 mm直線軸承通常需要搭配對應8 mm導軸，但實際軸徑仍需符合軸承廠商指定的公差範圍。
10.2 光軸表面硬度
鋼珠會在軸表面形成局部接觸應力。若軸表面太軟，長期滾動可能產生壓痕與磨耗，因此直線滾珠軸承通常應搭配適合滾動接觸的硬化導軸。
10.3 表面粗糙度
軸表面若存在深刮痕、鏽蝕、凹坑或粗糙加工紋，會增加滾珠振動與接觸磨耗。
10.4 光軸直線度
長光軸如果本身彎曲，平台移動時會產生週期性的阻力與高度變化，因此精密機構除了看直徑，還要確認直線度與支撐方式。
11. 間隙與安裝配合
直線軸承與光軸之間不是單純「越緊越精密」。適當間隙可以降低運轉阻力；較小間隙則可能提升導引穩定性，但也提高加工與平行度要求。
11.1 軸太大
- 滑動阻力增加。
- 鋼珠接觸負荷提高。
- 運轉發熱。
- 可能卡死。
11.2 軸太小
- 徑向間隙增加。
- 平台晃動增加。
- 重複位置穩定性降低。
12. 負荷與力矩怎麼看？
直線軸承產品通常會提供動額定負荷與靜額定負荷等規格。實際選擇時，不能只把工件重量直接和一個額定數字比較。
| 條件 | 影響 |
|---|---|
| 平台重量 | 形成基本徑向負荷 |
| 加速度 | 快速起停會增加瞬間動態負荷 |
| 偏心距離 | 重心離軸越遠，傾覆力矩越大 |
| 軸承數量 | 多顆軸承可分散負荷與提升姿態穩定性 |
| 兩軸間距 | 支撐跨距增加可提升抗傾轉能力 |
13. 直線軸承如何選型？
如果正在設計新的直線機構，可以依以下順序篩選：
- 確認軸徑：先決定空間、負荷與需要的光軸直徑。
- 確認行程：長行程要特別檢查光軸撓曲。
- 確認總負荷：包含平台、工件及動態慣性。
- 確認偏心：重心是否距離軸線很遠。
- 選擇封閉或開放型：是否需要下方連續支撐光軸。
- 選擇安裝形式：圓筒、法蘭或連座型。
- 確認速度：查看製造商允許速度與潤滑條件。
- 確認間隙：依設備需要選擇軸公差與可調整結構。
- 確認環境：粉塵、水氣、切屑與腐蝕。
- 確認壽命：依負荷、行程與循環頻率估算。
| 需求 | 建議方向 | 原因 |
|---|---|---|
| 一般DIY／3D列印 | 標準圓筒型 | 成本低、零件容易取得 |
| 長行程／較高負荷 | 開放型＋支撐軸 | 降低光軸中間撓曲 |
| 面板快速固定 | 法蘭型 | 不需另做完整軸承座 |
| 快速組裝滑台 | 連座型 | 可直接鎖付平台 |
| 高剛性／高精度 | 評估型鋼式線性滑軌 | 較適合高剛性精密導引 |
14. 直線軸承安裝注意事項
14.1 多支光軸必須保持平行
雙軸機構若兩支光軸不平行，軸承會在移動途中互相拉扯。輕微誤差可能只是阻力增加，嚴重時甚至會卡住。
14.2 不要用螺絲硬拉組裝
若軸承座自然狀態下無法對準，不應單靠鎖緊螺絲強迫定位，否則會把機架加工誤差轉換成軸承內部負荷。
14.3 光軸端部要有導角
插入軸承時，光軸端面若存在尖角或毛刺，可能刮傷密封件、保持器，甚至使鋼珠脫離正常位置。
14.4 安裝後低速確認全行程
- 檢查每一段阻力是否一致。
- 確認沒有固定位置卡點。
- 觀察馬達電流是否異常。
- 確認軸承座沒有鬆動。
- 確認光軸沒有明顯彎曲。
15. 潤滑與保養
直線滾珠軸承雖然摩擦很低，但鋼珠與光軸仍然存在高接觸壓力，因此一般情況下需要適當潤滑。
15.1 潤滑主要作用
- 降低鋼珠與光軸直接金屬接觸。
- 減少磨耗與發熱。
- 降低運轉噪音。
- 協助防鏽。
- 延長滾動接觸壽命。
15.2 可以完全不上油嗎？
一般滾珠型直線軸承不應直接假設可以永久乾式運轉。若設備需要免潤滑，應選用明確設計為乾式滑動或自潤型的產品。
15.3 多久補一次？
沒有所有機器都適用的固定週期。運轉速度、行程、負荷、粉塵、水氣與使用時間都會影響補充週期，應依製造商資料及實際設備狀況設定。
🛠️ 保養三大重點
- 保持光軸清潔：避免鐵屑、砂粒與粉塵進入鋼珠接觸區。
- 保持潤滑：不要等到出現明顯異音才補油。
- 避免鏽蝕：光軸一旦出現鏽坑，會直接影響鋼珠滾動。
16. 常見故障與排查
| 現象 | 可能原因 | 檢查方向 |
|---|---|---|
| 整段滑動都很重 | 軸徑過大、兩軸不平行、軸承座變形 | 確認配合、公差與平行度 |
| 固定位置卡住 | 光軸彎曲、刮傷、鏽蝕或異物 | 檢查該位置光軸表面 |
| 沙沙聲／異音 | 潤滑不足、污染或滾珠損傷 | 清潔、補油並觀察滾動狀態 |
| 滑台左右晃動 | 軸徑偏小、軸承磨耗、支撐跨距不足 | 量測間隙與平台配置 |
| 光軸出現縱向痕跡 | 異物、潤滑不足、接觸負荷過大 | 檢查鋼珠、清潔與額定負荷 |
| 長軸中間下沉 | 光軸撓曲 | 增加軸徑或改用支撐軸 |
17. 直線軸承常見應用領域
| 應用 | 用途 | 常見重點 |
|---|---|---|
| 3D列印機 | 噴頭與平台直線導引 | 低成本、輕量與平順度 |
| 自動化治具 | 滑台、推料與定位 | 壽命、速度與安裝便利 |
| 包裝設備 | 往復移載 | 高速與維護 |
| 機械手臂 | 輕型線性機構 | 重量、剛性與速度 |
| 測試平台 | 感測器或工件位置調整 | 平順度與重複性 |
| DIY機械 | 自製滑台與定位結構 | 零件取得、成本與加工簡單 |
18. FAQ 直線軸承常見問題
Q1：直線軸承是什麼？
直線軸承是一種搭配圓形導軸使用的直線導引元件。常見滾珠型利用循環鋼珠降低滑動阻力，使機構可以沿光軸反覆直線移動。
Q2：直線軸承跟線性滑軌一樣嗎？
都屬於線性導引元件，但通常所稱直線軸承是搭配圓形光軸使用；型鋼式線性滑軌則使用專用矩形導軌與循環滑塊。
Q3：開放型直線軸承的缺口是做什麼的？
主要是避開支撐型光軸下方的連續支撐座，使光軸可以沿整段長度受到支撐，降低長行程時的撓曲。
Q4：法蘭型直線軸承比較精密嗎？
不一定。法蘭主要是方便安裝與固定，實際精度仍要看軸承本身等級、光軸、安裝面與整體機構。
Q5：直線軸承可以不用加油嗎？
一般滾珠型直線軸承需要適當潤滑。若設備要求乾式或免潤滑運轉，應選擇明確設計為自潤或滑動式的產品。
Q6：為什麼新的直線軸承推起來很緊？
可能與軸徑公差、軸承內部間隙、防鏽油脂或密封摩擦有關。若兩軸組裝後才突然變重，也應檢查平行度。
Q7：普通圓棒可以代替直線光軸嗎？
不建議只看直徑就替代。一般圓棒的硬度、直線度、圓度與表面粗糙度可能不適合滾珠長期接觸，容易造成磨耗與運轉不順。
Q8：長光軸為什麼中間會彎？
兩端支撐的圓軸在負荷下會產生撓曲，軸越長、直徑越小或負荷越大，問題越明顯。可增加軸徑或改用下方連續支撐的支撐軸。
Q9：直線軸承有沙沙聲正常嗎？
輕微滾珠循環聲可能正常，但若聲音突然變大並伴隨卡頓、振動或阻力增加，應檢查潤滑、污染與光軸表面狀況。
Q10：3D列印機用直線軸承還是線性滑軌比較好？
沒有絕對答案。圓軸直線軸承成本低、容易取得；微型線性滑軌較緊湊且剛性較高，但成本與安裝精度要求也較高，應依機台設計選擇。
✅ 直線軸承選用重點總結
直線軸承利用循環鋼珠搭配精密圓形光軸，提供簡單、低摩擦且容易模組化的直線導引。真正影響性能的並不只是軸承型號，還包括光軸直徑、硬度、直線度、間隙、負荷、支撐方式、雙軸平行度與潤滑狀態。標準型、開放型、法蘭型與連座型主要解決不同的安裝與結構需求，選型時應依整個機構條件一起判斷。
