🔩 一顆六角螺帽，是怎麼從鋼材變成能精準鎖入螺絲的？
螺帽看起來只是中央有孔、外型呈六角形的小型扣件，但實際製造時，必須同時控制 材料成分、外型尺寸、內螺紋精度、機械強度與表面防鏽能力。 其中任何一個環節出現問題，都可能造成鎖不進去、螺紋卡死、滑牙、破裂或承載能力不足。
本篇將從工業製造角度，完整拆解螺帽由 原材料、線材準備、切斷、冷鍛或熱鍛、沖孔、攻牙、熱處理、表面處理、品質檢驗到包裝出貨 的生產流程。
無論你是機械加工、設備維修、五金採購、工程相關人員，或只是想了解螺帽如何製造，都可以透過本文建立完整概念。
👉 螺帽不是單純「把六角材料鑽孔再攻牙」，大量生產通常會利用冷鍛或熱鍛，使材料快速成形，再完成內螺紋及後續處理。
常見搜尋問題如「螺帽怎麼做」、「六角螺帽怎麼製造」、「螺帽為什麼要熱處理」，其核心都與材料塑性成形、內螺紋加工及性能控制有關。
螺帽怎麼製造？螺帽製作流程、冷鍛、攻牙與熱處理完整解析
✔ 材料與性能等級是否正確
✔ 內螺紋尺寸、牙距與公差是否符合規範
✔ 熱處理與表面處理是否符合使用環境
👉 外觀看起來相同的螺帽，實際強度、防鏽能力與螺紋精度可能差異很大。
🏭 螺帽製造流程快速看懂
- 選擇材料：依強度、耐蝕性及使用環境選擇碳鋼、不鏽鋼或其他材料。
- 線材準備：盤元經酸洗、潤滑、伸線或退火等前處理。
- 切斷胚料：依螺帽尺寸切出適當重量與長度的材料。
- 鍛造成形：利用冷鍛或熱鍛製作六角外型、孔洞及倒角。
- 內螺紋加工：以攻牙、切削或無屑成形方式製作內牙。
- 熱處理：依材質與性能等級調整硬度、強度及韌性。
- 表面處理：進行鍍鋅、磷化、發黑或其他防蝕處理。
- 品質檢驗：檢查尺寸、螺紋、硬度、保證荷重及外觀。
- 分類包裝：依規格、批號與數量分裝出貨。
簡單來說：螺帽製造不只是外型成形，真正決定能否安全使用的關鍵，在於內螺紋精度、材料性能與整批製程的一致性。
螺帽是螺栓連接系統中的重要扣件，必須與對應的外螺紋正確配合。從一般家具、機械設備、汽機車、鋼構，到精密儀器與電子產品，都可能使用不同材質、尺寸、性能等級及表面處理的螺帽。本篇將依實際製造順序，說明一顆螺帽如何從金屬線材逐步成為合格成品。
👉 想進一步了解螺絲、螺帽、牙距、材質與強度選用，可延伸閱讀： 螺絲全方位指南
1. 螺帽製造流程總覽
螺帽的製造方式會依尺寸、外型、材料、性能等級與生產數量不同而改變。常見六角螺帽若屬於大量生產，通常以盤元或線材為原料，經過前處理後送入多工位螺帽成形機。
設備會利用多道模具逐步改變材料形狀，而不是一次把材料壓成最終外型。這樣可以減少單次變形量，降低裂紋風險，並提升尺寸穩定性與生產速度。
| 製造階段 | 主要工作 | 影響項目 |
|---|---|---|
| 材料準備 | 選材、酸洗、潤滑、伸線或退火 | 成形性、強度與裂紋風險 |
| 胚料切斷 | 控制單顆材料重量與長度 | 外型尺寸與材料充填 |
| 鍛造成形 | 製作六角外型、端面與孔洞 | 外觀、尺寸與材料流線 |
| 內牙加工 | 攻牙、切削或無屑成形 | 牙距、公差與鎖合性能 |
| 性能處理 | 熱處理與表面處理 | 強度、韌性與耐蝕性 |
| 最終檢驗 | 螺紋、尺寸、硬度與荷重檢查 | 成品品質與批次一致性 |
2. 影片教學：螺帽製造加工過程
若想更直觀理解螺帽如何從金屬材料逐步成形，可以搭配下方影片觀看。透過實際加工畫面，可以看見材料送料、鍛造成形、孔洞加工與後續製造的基本概念。

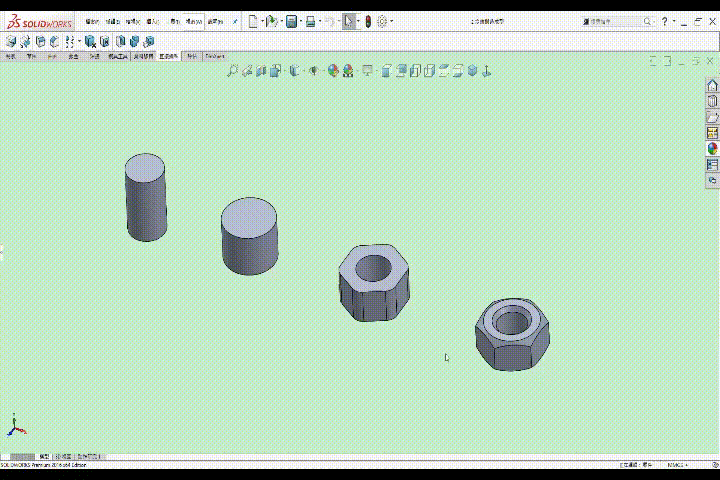

🎥 螺帽製造加工篇｜螺帽是怎麼做出來的？
影片可搭配本文的材料準備、鍛造成形、內牙加工及品質檢驗章節一起閱讀，更容易建立完整製造流程概念。
3. 原材料選擇與線材準備
螺帽的材料會直接影響強度、韌性、耐熱性、耐蝕性與加工難度。工廠會依產品標準、性能等級、使用環境及客戶需求，選擇適合的線材、盤元、棒材或鍛造胚料。
| 材料類型 | 主要特性 | 常見用途 | 注意事項 |
|---|---|---|---|
| 低碳鋼 | 成形性佳、成本較低 | 一般家具、五金及低負荷裝配 | 通常需搭配防鏽表面處理 |
| 中碳鋼或合金鋼 | 可透過熱處理取得較高強度 | 機械、車輛及高負荷結構 | 需控制硬度、脫碳與脆裂風險 |
| 304不鏽鋼 | 耐蝕性與通用性佳 | 食品設備、戶外及一般防鏽需求 | 鎖附時需注意咬死問題 |
| 316不鏽鋼 | 含鉬，特定腐蝕環境表現較佳 | 化工、沿海及較高耐蝕需求 | 成本通常高於304 |
| 黃銅或鋁合金 | 重量較輕或具特定導電、外觀需求 | 電氣、儀器及特殊裝飾用途 | 承載能力需依材料與規格確認 |
3.1 線材為什麼要先處理？
盤元或線材在進入冷鍛設備之前，可能需要進行酸洗、除鏽、磷化、皂化、潤滑、伸線或球化退火。這些處理的目的，是降低材料與模具之間的摩擦，並改善材料在高壓變形時的塑性。
- 酸洗或除鏽：去除氧化皮與表面鏽蝕。
- 磷化與潤滑：降低冷鍛過程中的摩擦與模具磨耗。
- 伸線：控制線徑、表面品質及材料尺寸。
- 退火：改善材料延展性，降低冷鍛裂紋風險。
💡 FR工具人提醒：
螺帽最終性能不能只看「碳鋼」或「不鏽鋼」名稱，還需要確認材料牌號、性能等級、加工硬化狀況、熱處理及表面處理。
4. 胚料切斷與重量控制
完成前處理的線材會被送入切斷機構，依照螺帽尺寸切成單顆所需的圓柱狀胚料。這個階段不只是控制長度，更重要的是控制每顆胚料的材料體積與重量。
如果胚料過長或重量過多，鍛造時可能產生多餘飛邊、尺寸超差或模具負荷過高；如果胚料不足，則可能造成六角角部填充不完整、厚度不足或孔洞位置異常。
- 切斷面應盡量穩定，避免明顯斜面、毛邊及塌角。
- 送料長度必須持續校正，降低整批產品的尺寸差異。
- 高速量產設備通常會將送料、切斷及鍛造連續整合。
- 切斷刀具磨耗也會影響胚料端面及重量一致性。
5. 冷鍛與熱鍛如何製作螺帽外型？
切好的金屬胚料會進入鍛造成形階段，透過模具與沖棒施加壓力，使材料逐步流動並形成螺帽外型。六角外型、端面、孔洞與倒角，通常會分成多個工位完成。
5.1 冷鍛螺帽
冷鍛是在接近室溫的狀態下，利用高壓使材料產生塑性變形。中小尺寸、需求量大的標準六角螺帽，經常採用多工位冷鍛製造。
- 材料利用率高，切削廢料相對較少。
- 適合高速、自動化及大量生產。
- 外型尺寸與批次一致性較容易控制。
- 材料流線可沿產品外型分布，有利於機械性能。
- 模具、材料潤滑與變形量控制要求較高。
5.2 熱鍛螺帽
熱鍛會先將材料加熱，使其較容易產生塑性變形，再利用壓力設備製作外型。大型螺帽、厚重產品、較難冷成形的材料或小量特殊規格，較可能使用熱鍛。
- 材料變形阻力較低，適合較大尺寸與較大變形量。
- 可降低部分材料在成形時產生裂紋的風險。
- 表面容易出現氧化皮，後續可能需要噴砂、酸洗或機加工。
- 尺寸精度及表面品質通常需配合後續加工控制。
| 比較項目 | 冷鍛 | 熱鍛 |
|---|---|---|
| 成形溫度 | 接近室溫 | 材料經加熱後成形 |
| 常見產品 | 中小尺寸、大量標準螺帽 | 大型、厚重或特殊螺帽 |
| 表面品質 | 通常較平整 | 可能有氧化皮，需後續清理 |
| 生產效率 | 適合高速大量生產 | 依尺寸與設備而定 |
| 主要挑戰 | 設備負荷、模具壽命與裂紋控制 | 氧化、能耗與尺寸收縮控制 |
6. 沖孔、穿孔與倒角成形
螺帽中央的孔洞通常會在鍛造成形過程中逐步完成。設備可能先形成凹穴，再利用沖棒穿孔，最後修整孔徑、端面及倒角，為後續內螺紋加工準備合適的底孔。
底孔尺寸非常重要。孔徑太小會增加攻牙扭力、刀具磨耗及斷裂風險；孔徑太大則可能造成牙高不足、有效牙厚降低，影響螺紋配合與承載能力。
🔍 底孔與倒角的作用
- 底孔：提供攻牙或內螺紋成形所需的基礎孔徑。
- 入口倒角：幫助螺栓更順利導入，降低入口牙碰傷。
- 端面：影響螺帽與工件或華司的接觸穩定性。
- 同心度：影響內螺紋與六角外型的相對位置。
7. 螺帽內螺紋如何加工？
內螺紋是螺帽最關鍵的功能部位。即使六角外型正確，只要牙距、牙型、有效徑或螺紋公差不符合要求，就可能出現鎖不進去、間隙過大、鎖到一半卡死或承載不足。
7.1 攻牙
攻牙是利用絲攻在螺帽底孔中加工出內螺紋。量產設備可利用彎柄絲攻、直柄絲攻或專用螺帽攻牙系統，讓完成攻牙的螺帽連續退出，提高生產效率。
- 適合標準螺帽大量生產。
- 需控制底孔尺寸、攻牙速度、潤滑與切屑排出。
- 絲攻磨耗會造成牙型、有效徑及表面品質逐漸變化。
- 材料韌性高或容易加工硬化時，更需注意刀具與潤滑條件。
7.2 車削或單件螺紋加工
大型螺帽、特殊牙距、特殊牙型或少量客製產品，可能使用車床、螺紋刀具或其他切削設備加工內牙。這種方式彈性較高，但生產速度通常不如專用攻牙設備。
7.3 無屑內螺紋成形
部分延展性適合的材料，可利用擠壓絲攻使材料塑性流動，形成內螺紋。這種方式不產生傳統切屑，但對底孔尺寸、材料延展性、潤滑與設備扭力有較高要求，並非所有螺帽都適用。
| 加工方式 | 適合情況 | 主要特點 |
|---|---|---|
| 絲攻攻牙 | 一般標準螺帽、大量生產 | 效率高，但需管理切屑與刀具磨耗 |
| 車削內牙 | 大型、特殊牙型或小量產品 | 加工彈性高，速度相對較慢 |
| 無屑成形內牙 | 具適當延展性的材料 | 不產生切屑，但底孔與潤滑要求高 |
8. 螺帽為什麼要熱處理？
不是所有螺帽都一定要經過相同的熱處理。是否進行淬火、回火、退火或其他處理，主要取決於材料、性能等級、尺寸、製造方式及使用要求。
一般低強度碳鋼螺帽可能不需要淬火回火；高強度碳鋼或合金鋼螺帽，則可能透過調質處理取得所需的硬度、強度與韌性。不鏽鋼螺帽的性能控制方式也與一般淬硬型碳鋼不同。
| 處理類型 | 主要目的 | 實務提醒 |
|---|---|---|
| 退火或球化退火 | 改善成形性與加工性 | 可能安排在線材準備或中間製程 |
| 淬火 | 提高材料硬度與強度 | 需控制變形、裂紋及脫碳 |
| 回火 | 調整硬度、降低脆性並提升韌性 | 條件需配合材料與性能等級 |
| 去應力處理 | 降低加工或成形後的殘留應力 | 特殊產品依需求使用 |
如果螺帽硬度過低，可能無法承受預定荷重；但硬度過高、韌性不足，也可能增加脆裂或延遲破壞風險。正確做法是依產品標準及性能等級，取得適當的強度與韌性平衡。
👉 延伸閱讀： 金屬熱處理入門｜退火、淬火、回火完整解析
9. 常見螺帽表面處理
碳鋼螺帽若沒有適當防護，在潮濕環境中容易生鏽，因此常會進行鍍鋅、磷化、發黑或塗層處理。不鏽鋼螺帽則可能進行清洗、酸洗或鈍化，以去除加工污染並改善表面狀態。
| 表面處理 | 主要用途 | 外觀或特性 | 注意事項 |
|---|---|---|---|
| 電鍍鋅 | 一般防鏽 | 白鋅、彩鋅或其他鈍化外觀 | 高強度產品需注意氫脆控制 |
| 熱浸鍍鋅 | 戶外及較高防蝕需求 | 鍍層較厚 | 須注意螺紋配合與鍍層厚度 |
| 磷化 | 防鏽、潤滑或後續塗裝底層 | 灰黑色表面 | 通常需搭配油膜或其他防護 |
| 發黑 | 外觀及輕度防鏽 | 黑色表面 | 防蝕能力通常需搭配防鏽油 |
| 鋅鋁塗層 | 較高耐蝕需求 | 薄膜型防蝕塗層 | 需控制摩擦係數與螺紋配合 |
| 不鏽鋼鈍化 | 清除游離鐵污染並改善表面狀態 | 通常不形成明顯厚鍍層 | 不能把鈍化理解成永久不生鏽 |
10. 螺帽如何進行品質檢驗？
螺帽完成加工後，需要確認產品是否符合圖面、標準及性能要求。檢驗不能只看外觀，也不能只拿一支螺絲試鎖，必須依不同項目使用對應的量測工具與試驗方法。
| 檢驗項目 | 常見工具或方法 | 檢查目的 |
|---|---|---|
| 六角對邊、厚度與外型 | 卡尺、投影機或影像量測設備 | 確認扳手尺寸、厚度及輪廓 |
| 內螺紋尺寸 | 螺紋塞規、專用量規 | 確認螺紋公差與通止狀態 |
| 硬度 | 洛氏、維氏或其他硬度試驗 | 確認材料與熱處理結果 |
| 保證荷重 | 試驗心軸與拉伸試驗設備 | 確認螺帽能承受規定軸向負荷 |
| 表面處理 | 膜厚、附著力及腐蝕試驗 | 確認鍍層品質與防蝕能力 |
| 外觀缺陷 | 人工目視、影像篩選或光學設備 | 檢查裂紋、毛邊、缺角及異物 |
11. 分類、包裝與批次追溯
通過檢驗的螺帽會依尺寸、牙距、材質、性能等級、表面處理及批號分類，再依客戶需求採用計數、秤重或自動分裝方式包裝。
- 規格標示：尺寸、牙距、材質、等級與表面處理。
- 批次資料：生產日期、爐號、檢驗紀錄或追溯編號。
- 包裝防護：防潮、防鏽、防碰撞及避免不同規格混料。
- 數量控制：依重量換算、機器計數或人工抽查確認。
- 倉儲管理：依批次與先進先出原則進行庫存管理。
📦 為什麼批次追溯重要？
若後續發現尺寸、熱處理或表面處理異常，完整的批次資料可以協助工廠快速確認影響範圍，而不是將所有庫存與出貨產品全部視為同一批問題。
12. 選購螺帽要注意什麼？
了解螺帽製造流程後，可以發現選購螺帽不能只看「內徑差不多」或「螺絲鎖得進去」。完整規格至少應包含制式、尺寸、牙距、性能等級、材質、外型與表面處理。
- 確認螺紋制式：公制、英制、美制或其他特殊規格。
- 確認直徑與牙距：例如 M8×1.25 與 M8×1.0 並不相同。
- 確認性能等級：螺帽需與螺栓強度及設計需求正確配合。
- 確認螺帽型式：六角、薄型、法蘭、防鬆、袋帽或焊接螺帽。
- 確認使用環境：室內、戶外、潮濕、沿海、化學或高溫環境。
- 確認表面處理：鍍鋅、發黑、熱浸鍍鋅、不鏽鋼或其他塗層。
- 避免強行鎖入：鎖幾牙後卡住，應立即停止並重新確認牙距與制式。
🔩 螺帽鎖不進去，常見原因有哪些？
- 公制與英制外徑接近，但牙距不同。
- 同一外徑有粗牙與細牙之分。
- 螺絲或螺帽牙紋受傷、變形或有毛邊。
- 表面鍍層過厚或螺紋公差不適合。
- 不鏽鋼螺絲與螺帽發生咬死。
- 螺帽歪斜導入，造成交叉鎖牙。
👉 延伸閱讀： 螺絲規格怎麼看？尺寸與牙距判斷教學
13. FAQ 螺帽製造常見問題
Q1：螺帽是用六角棒直接切出來的嗎？
部分少量、特殊或大型螺帽可能使用六角棒材、圓棒或鍛造胚料進行車削加工，但大量生產的中小型標準六角螺帽，通常以線材或盤元經多工位冷鍛成形，材料利用率與生產效率較高。
Q2：螺帽內牙是用滾牙製作的嗎？
一般所稱的滾牙多用於螺絲、螺栓等外螺紋。螺帽屬於內螺紋，常見量產方式是使用絲攻攻牙；部分材料也可採用無屑內螺紋成形，但加工原理及設備與外螺紋滾牙不同。
Q3：所有螺帽都需要熱處理嗎？
不一定。是否熱處理取決於材料、性能等級及用途。一般低強度碳鋼螺帽可能不需要淬火回火，高強度碳鋼或合金鋼螺帽則常需透過熱處理取得規定性能。
Q4：冷鍛螺帽一定比切削螺帽好嗎？
不能一概而論。冷鍛適合大量生產，材料利用率與生產效率高；切削加工則適合大型、特殊牙型、小量或客製規格。真正品質仍取決於材料、製程控制、螺紋精度與性能檢驗。
Q5：不鏽鋼螺帽為什麼也可能生鏽？
不鏽鋼是耐蝕材料，但並非在所有環境下都完全不會鏽。表面鐵污染、氯鹽、酸鹼環境、縫隙積水、材質選錯或表面鈍化狀態不佳，都可能造成鏽斑或局部腐蝕。
Q6：螺帽能鎖進去就代表規格正確嗎？
不一定。外徑與牙距相近的不同制式，有時可能勉強鎖入數牙，但繼續施力可能造成卡死、滑牙或螺紋損傷。正確判斷仍需確認完整尺寸、牙距、制式與螺紋公差。
✅ 螺帽製造重點總結
一顆合格螺帽，需要從材料選擇、胚料體積、鍛造流動、底孔尺寸、內螺紋加工、熱處理、表面處理到最終檢驗逐步控制。外型只是第一層，真正影響裝配安全的，是螺紋精度、材料性能及整批產品的一致性。
📚 延伸閱讀｜建立完整螺絲與螺帽知識
