螺絲強度怎麼算？一次看懂抗拉強度、抗剪強度、螺絲等級與扭力設定
在工程維修、機械裝配、DIY 或治具設計中，「螺絲能承受多少力？」是最常遇到的核心問題。 本篇以工業實務角度，完整解析：
- 螺絲強度怎麼算？
- 抗拉強度（Tensile Strength）計算方式
- 抗剪強度（Shear Strength）速算公式
- 螺絲等級差異（4.8 / 8.8 / 10.9 / 12.9）
- 建議扭力與實務安裝要點
- 現場快速判斷流程

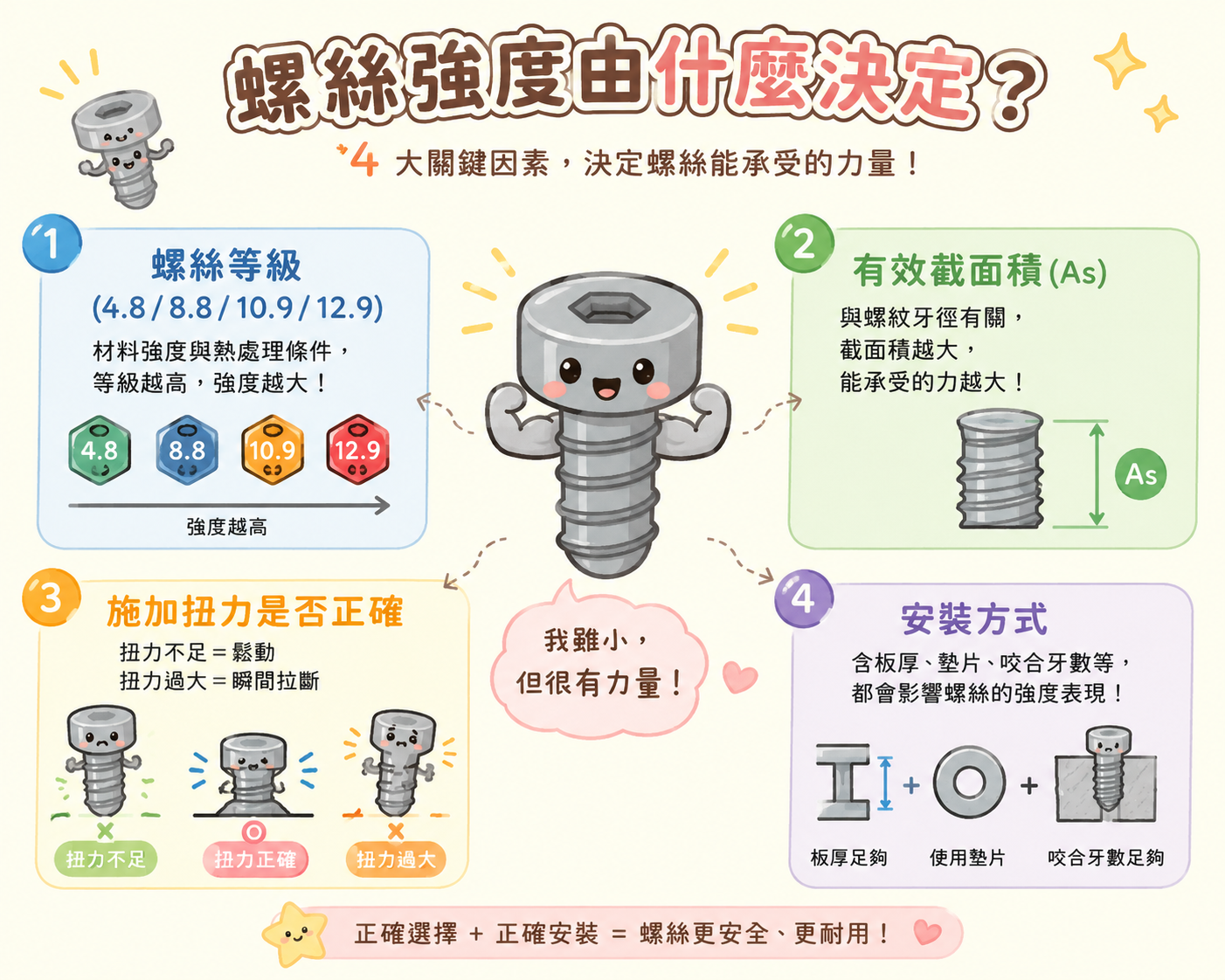

🔩 螺絲強度由什麼決定？
螺絲能承受的強度主要由以下 4 項組成：
- 螺絲等級（4.8 / 8.8 / 10.9 / 12.9）：材料強度與熱處理條件。
- 有效截面積（應力截面 As）：與螺紋牙徑有關。
- 施加扭力是否正確：扭力不足＝鬆動；過大＝瞬間拉斷。
- 安裝方式：含板厚、墊片、咬合牙數等。
📌 螺絲等級對照（抗拉 / 降服強度）
| 螺絲等級 | 抗拉強度 (MPa) | 降服強度 (MPa) | 常見用途 |
| 4.8 | 400 | 320 | 塑膠/木工、小負載 |
| 8.8 | 800 | 640 | 一般機械、機殼、汽修常用 |
| 10.9 | 1000 | 900 | 高負載、懸吊、結構件 |
| 12.9 | 1200 | 1080 | 工具機、夾治具、重載 |
📌螺絲強度怎麼做的?
👉延伸閱讀 | 金屬熱處理入門指南
📌常見的最高等級螺絲(12.9): CAP螺絲、SET合金鋼螺絲(染黑)
📌特殊工程或需求可能有更高等級，但不是常規品都需客製化
📊 常見螺絲承重快速對照表（8.8級）
以下為常見公制螺絲在 8.8級 下的理論抗拉強度估算：
| 尺寸 | 抗拉強度 (kgf) | 建議安全載重 (kgf) |
|---|---|---|
| M4 | 約 700 | 200~350 |
| M5 | 約 1100 | 300~550 |
| M6 | 約 1600 | 500~800 |
| M8 | 約 2600 | 800~1300 |
| M10 | 約 4100 | 1200~2000 |
⚠️ 以上為理論抗拉值，實際使用時建議取 30%~50% 作為安全載重，並考慮板厚、咬合牙數、震動與受力方向。
👉 [ 螺絲量測相關商品型錄 ]

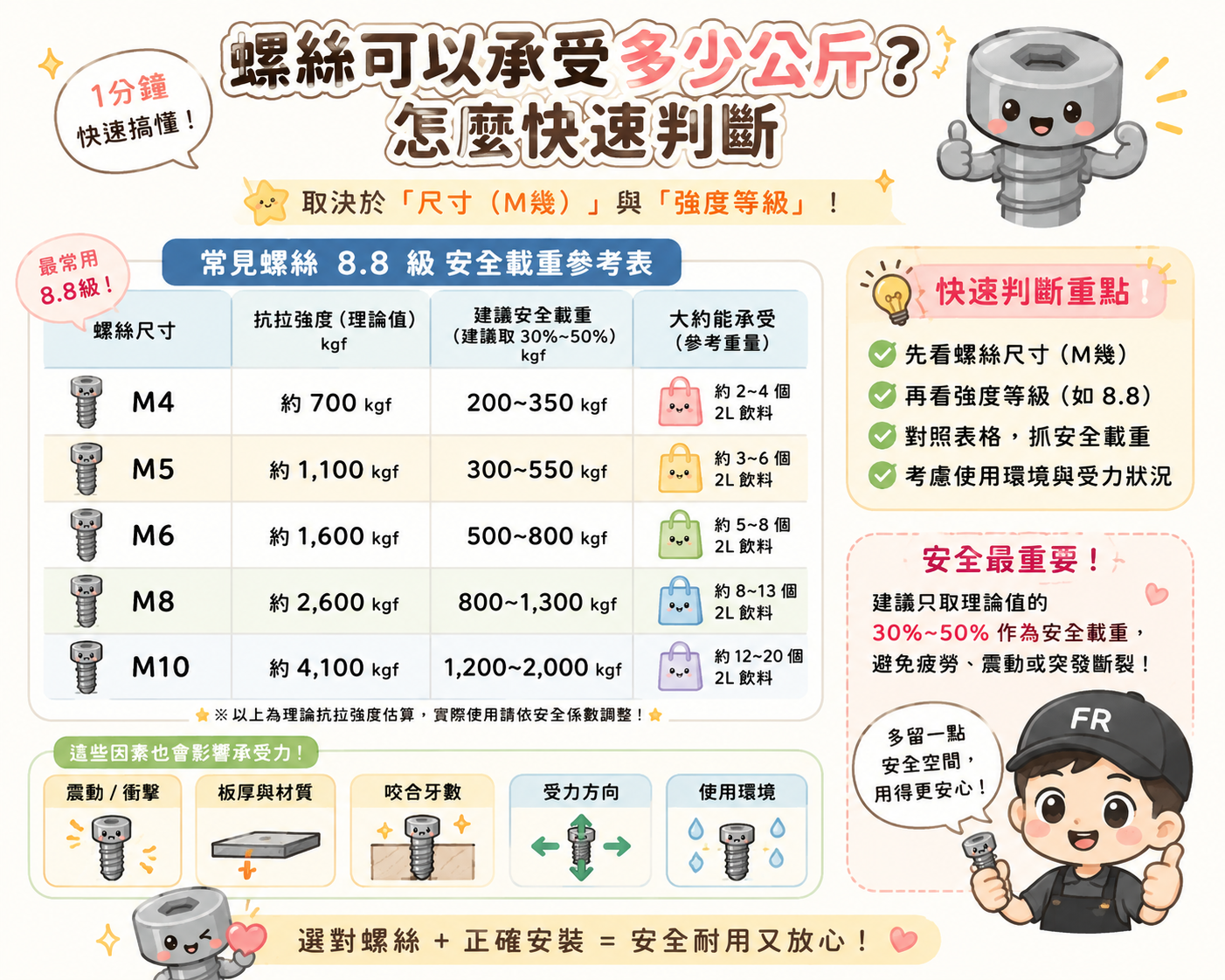

📌 螺絲可以承受多少公斤？怎麼快速判斷
螺絲可以承受多少公斤，取決於尺寸（M幾）與強度等級。
- M4：約 200~350 kg 安全載重
- M6：約 500~800 kg 安全載重
- M8：約 800~1300 kg 安全載重
- M10：約 1200~2000 kg 安全載重
如果有震動、衝擊或長期負載，建議再降低安全值。
- M6：約可承受1600 kgf（抗拉）
- M8：約可承受2600 kgf（抗拉）
- M10：約可承受4100 kgf（抗拉）
⚠️ 實際使用建議只取 30%~50% 作為安全載重，避免疲勞或突發斷裂。
📌 工程現場常見搜尋｜M幾螺絲可以吊重？
很多人搜尋螺絲強度時，其實不是想看複雜公式，而是想快速知道： 「這顆螺絲到底能不能用？」 以下用常見 8.8 級公制螺絲作為快速判斷參考。
Q：M6 螺絲可以吊重嗎？
A：可以，但要確認螺絲等級、牙數咬合、受力方向與安全係數。 一般 8.8 級 M6 螺絲，理論抗拉約 1600 kgf，實務安全載重建議控制在
500～800 kgf 左右。
Q：M8 螺絲可以承受幾公斤？
A：8.8 級 M8 螺絲理論抗拉約 2600 kgf，但實際使用不建議直接用到極限值。 若有震動、衝擊或長期負載，安全載重建議控制在
800～1300 kgf 左右。
Q：M10 螺絲承重多少比較安全？
A：8.8 級 M10 螺絲理論抗拉約 4100 kgf，實務上建議依使用環境取 30%～50% 作為安全值，約可先抓
1200～2000 kgf 作為初步判斷。
Q：螺絲越粗就一定越安全嗎？
A：不一定。若板材太薄、咬合牙數不足、孔位變形、扭力設定錯誤， 即使螺絲尺寸較大，也可能發生滑牙、鬆脫或固定失敗。
🔧 抗拉強度怎麼算？（含公式）

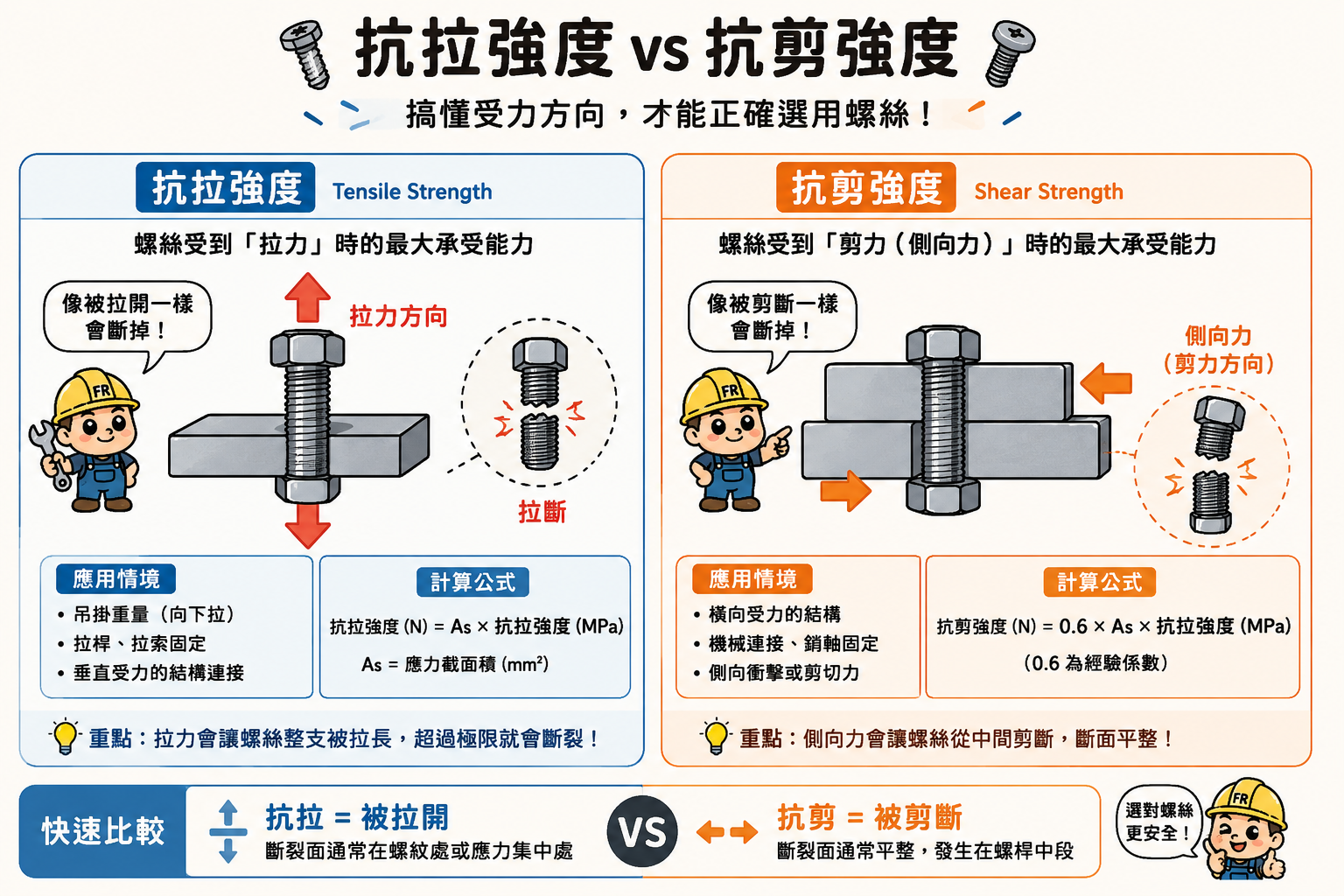

📌 抗拉強度 vs 抗剪強度｜很多人其實搞混了
很多人在查螺絲承重時， 會把「抗拉」與「抗剪」混在一起。 但實際上： 兩者的受力方向完全不同， 能承受的力量也會差很多。
抗拉強度計算公式：
抗拉強度 (N) = 應力截面積 As × 螺絲抗拉強度 (MPa)
例如：M6 × 1.0、螺絲等級 8.8
- 應力截面積 As（標準值）≈ 20.1 mm²
- 抗拉強度 800 MPa
20.1 × 800 = 16080 N ≈ 16 kN (約 1600 kgf)
→ 代表此螺絲軸向拉力超過 1600 公斤就會斷裂。
🔧 抗剪強度怎麼算？（工業常用 0.6 值）
工程界普遍以：
抗剪強度 ≈ 抗拉強度 × 0.6
以 M6 × 1.0、8.8 級為例：
抗剪 ≈ 16080N × 0.6 = 9648N ≈ 960 kgf
→ 側向負載約 960 公斤就會剪斷。
扭力過小或過大＝螺絲強度無法發揮
工程實務上，扭力設定比「螺絲本身的強度」更常造成問題。
- 扭力不足 → 運轉後鬆脫
- 扭力過大 → 螺絲瞬間拉伸破壞
✔ 一般建議扭力（參考值）
以常見 8.8 級公制螺絲為例：
| 螺絲規格 | 建議扭力 (Nm) |
| M4 | 2.9 – 4.8 |
| M5 | 5.7 – 9.7 |
| M6 | 10 – 16 |
| M8 | 24 – 30 |
| M10 | 45 – 55 |

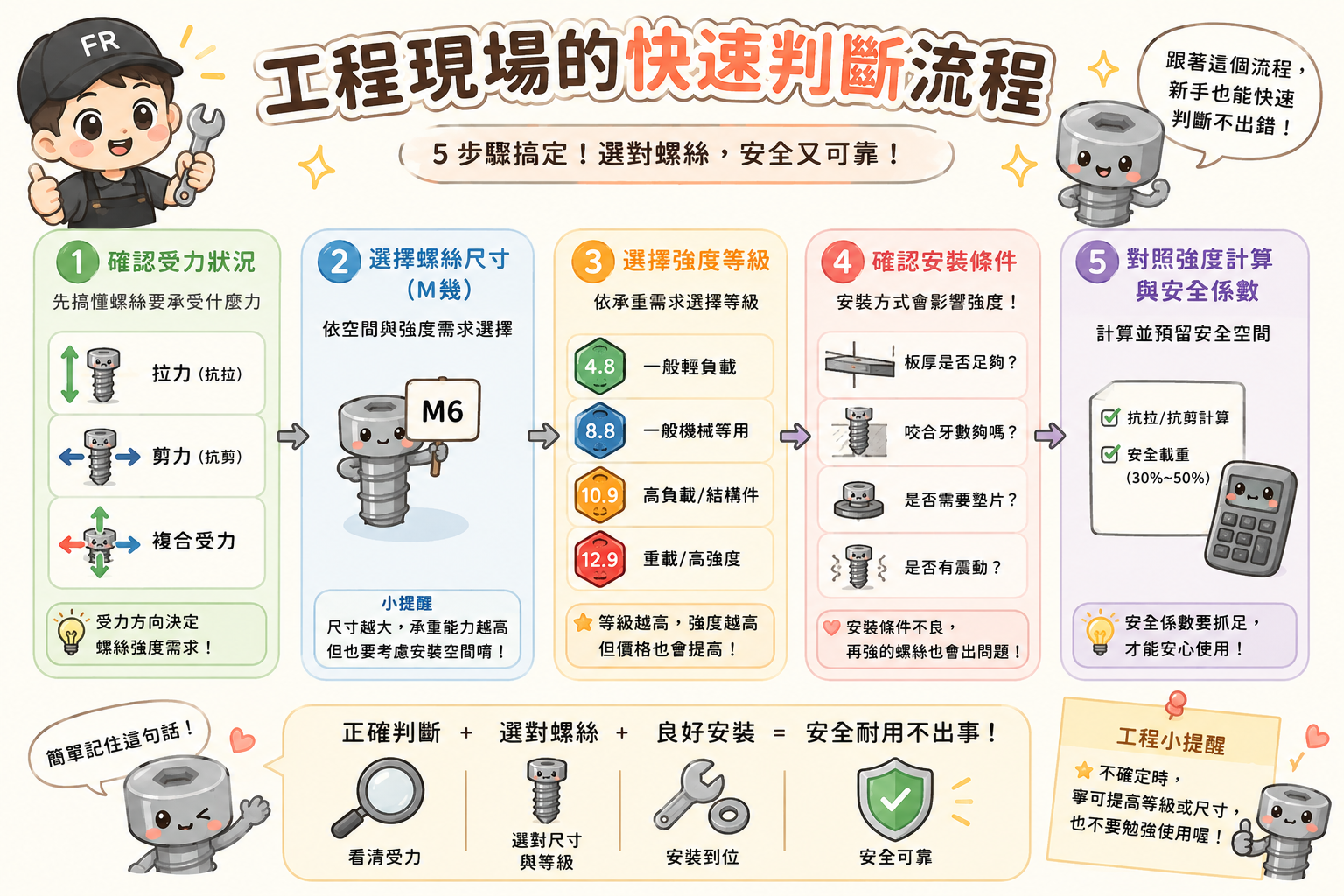

工程現場的快速判斷流程
- 先確認螺絲等級（頭部或表面印字）
- 確認牙規與尺寸（使用FR專利牙規）
- 查看拉力需求（重量、持載、是否震動）
- 計算抗拉 / 抗剪（決定是否足夠）
- 依表格設定扭力
- 至少咬合 6 牙（板金太薄需加螺帽或加厚）
⚠️ 為什麼螺絲沒斷，卻還是固定失敗？
很多現場問題並不是螺絲強度不足， 而是安裝條件出了問題。 即使螺絲本身沒斷裂， 仍然可能發生鬆動、變形或固定失效。
- 板材太薄 → 咬合牙數不足
- 牙數咬合不足 → 強度無法真正發揮
- 孔位變形 → 受力偏移導致鬆動
- 震動環境 → 長期疲勞造成鬆脫
- 墊片使用錯誤 → 壓力分布不平均
- 扭力過大 → 材料潛變或螺絲預拉失效
📌 工程實務上， 「鎖得住」不代表「真的安全」。
若不確定螺紋尺寸，建議先量測
如果螺紋尺寸判斷錯誤，所有強度計算都會失準。建議先使用牙規確認規格 👉 點我選購
螺絲強度計算的前提是：尺寸與牙距必須正確。 不同國際螺紋（公制 / 英制 / 美制 / 管牙）差異非常大。
🔧 延伸閱讀｜不確定螺絲規格怎麼判斷？
如果你手上的螺絲不確定是公制、英制還是美制，或是遇到外徑量起來差不多、卻鎖不進去的情況， 建議先看這篇完整教學： 螺絲規格怎麼看？尺寸量測、牙距判斷與公英美制分辨教學

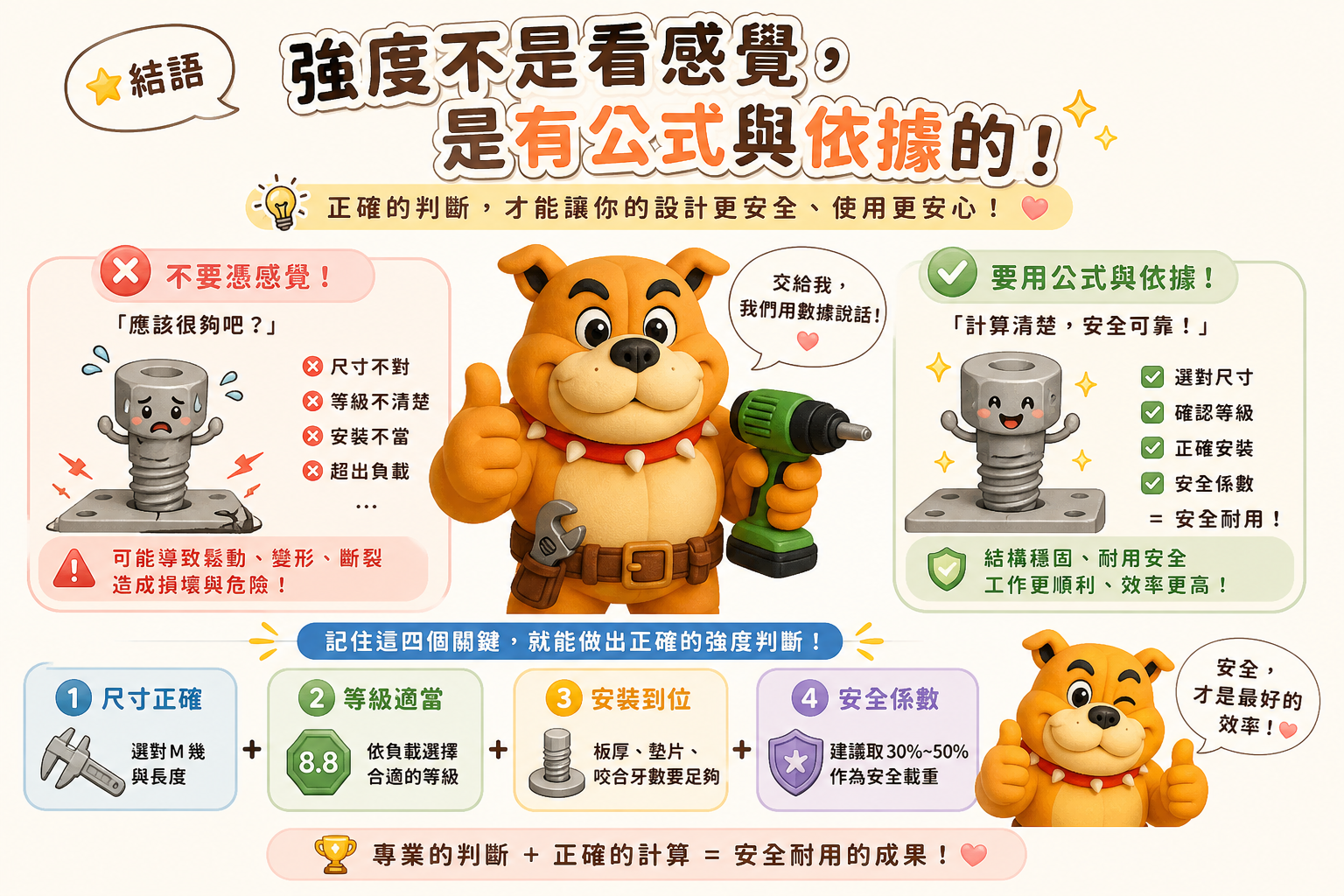

結語：強度不是看感覺，是有公式與依據的
📌 常見問題（承重與強度）
- Q：M6螺絲可以承受多少公斤？
- A：約1600kgf抗拉，建議安全使用500~800kg
- Q：M8螺絲可以吊重嗎？
- A：可以，但需控制在安全載重內，並確認受力方向
- Q：螺絲承重怎麼算？
- A：透過抗拉強度 × 有效截面積，或直接參考尺寸與等級對照表
📌 螺絲強度快速判斷（懶人版）
- 不知道怎麼算 → 用等級+尺寸查表
- 怕斷 → 取 50% 以下當安全值
- 有震動 → 再降到 30%
- 板太薄 → 強度直接打折
只要掌握螺絲等級、應力截面、抗拉/抗剪公式與扭力設定，就能讓任何螺絲用在正確的位置， 避免鬆動、斷裂，提升設備可靠度與安全性。
🔗 延伸閱讀 / 螺絲知識
👉 [ 螺絲全方位指南]👍激推
👉 [ 更多相關商品型錄 ]
