🔩 都叫不鏽鋼，為什麼價格、磁性與耐蝕性差這麼多？
不鏽鋼不是單一材質，而是一整個合金家族。不同牌號因 化學成分、金屬組織與製程不同， 在耐蝕性、磁性、硬度、加工性與價格上都可能有明顯差異。
本篇完整整理 201、304、316、410、430 的差異、磁性、耐蝕原理、辨識方式、生鏽原因與選用方法， 幫助維修、採購、機械加工、水電、DIY與工程應用建立正確的不鏽鋼觀念。
不鏽鋼大全｜304、316、201、430、410差異、磁性、耐蝕性與選用指南
依照想了解的主題，快速跳至對應章節。
🔧 不鏽鋼選材，不是只看牌號，而是看使用環境。
- 先看環境：室內、戶外、潮濕、海邊、鹽水、酸鹼或高溫。
- 再看需求：外觀、耐蝕、耐磨、硬度、強度、衛生或磁性。
- 確認材料家族：奧氏體、肥粒體、麻田散鐵或雙相不鏽鋼。
- 選擇牌號：201、304、316、410、430等。
- 考慮製程：冷加工、焊接、熱處理、酸洗與鈍化都會影響材料表現。
- 重要用途：應搭配材質證明或專業檢測確認。
不鏽鋼最重要的特性是耐蝕性，但耐蝕並不等於永不腐蝕。本篇將從鉻形成的鈍化膜開始， 進一步說明不鏽鋼的四大組織家族、常見五種牌號、磁性來源、腐蝕型態、辨識限制與實務選用， 並特別整理不鏽鋼螺絲在戶外、海邊、高溫與高強度條件下的注意事項。

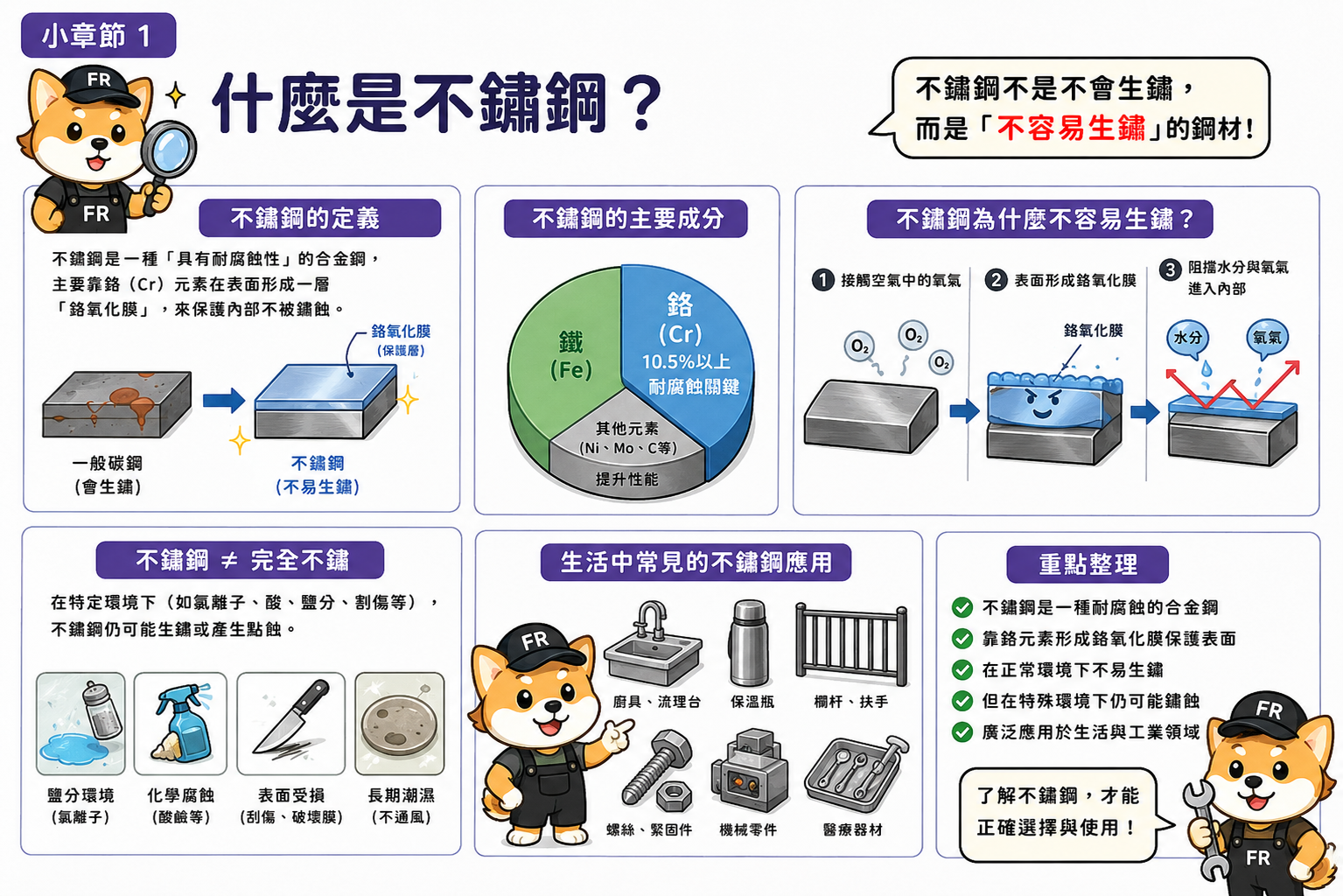

1. 什麼是不鏽鋼？
不鏽鋼是一類以鐵為基礎，並加入足量鉻元素的耐蝕合金鋼。 一般定義中，鋼材至少含有約 10.5%鉻，才能形成較穩定且具有保護作用的表面鈍化膜， 因而被歸入不鏽鋼家族。
除了鉻，不同牌號還可能加入鎳、鉬、錳、氮、銅、鈦、鈮等元素， 用來調整金屬組織、耐蝕性、強度、延展性、焊接性、加工性與高溫性能。 因此，不鏽鋼不是「一種固定配方」，而是數百種牌號組成的龐大家族。
| 材料 | 主要概念 | 表面保護方式 | 常見特性 |
|---|---|---|---|
| 一般碳鋼 | 以鐵、碳為主 | 常依賴烤漆、電鍍、發黑或防鏽油 | 成本低、強度範圍廣，但裸露時較容易鏽蝕 |
| 不鏽鋼 | 含足量鉻的合金鋼 | 依靠表面鉻富集的鈍化膜 | 耐蝕、易清潔，牌號與性能差異很大 |
2. 不鏽鋼為什麼比較不容易生鏽？
不鏽鋼具有耐蝕性的核心原因，是鉻與環境中的氧反應後， 在表面形成一層極薄、緻密、透明而且附著力良好的 鉻富集氧化膜， 通常稱為 鈍化膜。
這層膜可以降低金屬基體與水分、氧氣及其他腐蝕介質持續反應的速度。 當表面受到輕微刮傷，只要環境中仍有足夠氧氣，鈍化膜通常可以重新形成， 這也是不鏽鋼具有一定「自我修復」能力的原因。
🔍 鈍化膜的三個重點
- 非常薄：肉眼看不到，也不是額外塗上的透明漆。
- 需要氧氣：氧氣有助於膜層形成與修復。
- 可能被破壞：氯離子、酸性介質、縫隙缺氧、焊接熱影響與鐵污染，都可能降低保護效果。
2.1 為什麼鉻含量很重要？
鉻是不鏽鋼最關鍵的合金元素。含量達到一定程度後，表面才能形成較連續、穩定的保護膜。 但實際耐蝕能力不能只看總鉻含量，還會受到鎳、鉬、氮、碳含量、顯微組織、表面處理與環境影響。
2.2 鈍化與酸洗一樣嗎？
不完全相同。酸洗主要用來去除焊接氧化皮、熱色與表面污染； 鈍化處理則著重於清除游離鐵污染並促進表面形成良好的鈍化狀態。 工業製程中兩者可能連續進行，但目的與處理條件並不完全相同。
3. 影片教學：不鏽鋼入門與迷思破解
想用圖像與影片快速理解不鏽鋼，可以搭配FR工具人的「不鏽鋼入門」長影片。 影片從耐蝕原理開始，整理201、304、316、410與430的差異， 並說明磁性、辨識方式、不鏽鋼生鏽原因與不鏽鋼螺絲選用觀念。
🎥 教學影片：不鏽鋼入門｜種類、磁性、用途與迷思破解
⏱ 影片章節快速導覽
- 00:00 開頭
- 00:20 前言
- 01:10 什麼是不鏽鋼
- 02:38 不鏽鋼的種類與型號
- 05:57 哪種不鏽鋼最好
- 08:55 不鏽鋼會生鏽嗎
- 12:30 如何辨識種類
- 15:21 不鏽鋼螺絲
- 18:10 總結

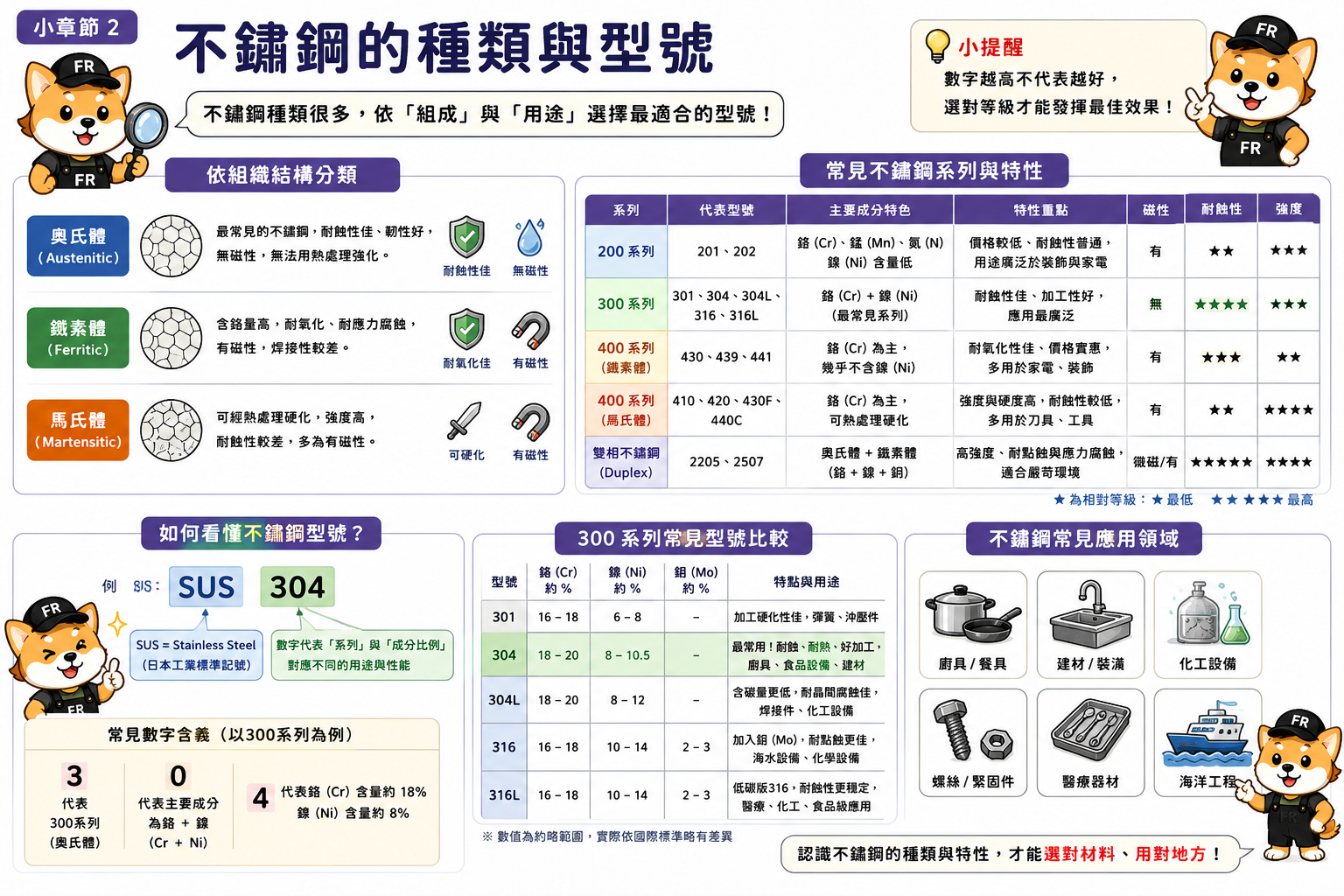

4. 不鏽鋼有哪些種類？四大材料家族
不鏽鋼通常依室溫下的主要顯微組織，分為奧氏體、肥粒體、麻田散鐵與雙相不鏽鋼。 不同組織會直接影響磁性、硬度、延展性、焊接性、熱處理反應與耐蝕能力。
| 家族 | 常見牌號 | 磁性概念 | 主要特性 | 常見用途 |
|---|---|---|---|---|
| 奧氏體 | 201、304、316 | 退火狀態通常低磁性；冷加工後可能增磁 | 成形性、韌性與焊接性佳，耐蝕範圍廣 | 餐具、設備、管件、螺絲、建築與化工設備 |
| 肥粒體 | 430 | 通常具有明顯磁性 | 鎳含量低或不特意添加，耐應力腐蝕能力有其優勢 | 家電、廚具、裝飾板、汽車排氣與室內構件 |
| 麻田散鐵 | 410、420、440 | 通常具有強磁性 | 可經熱處理提高硬度與強度，耐磨性佳 | 刀具、閥件、軸、渦輪零件、耐磨零件 |
| 雙相 | 2205、2507 | 具有磁性 | 兼具奧氏體與肥粒體組織，強度與耐氯化物腐蝕能力佳 | 海水、化工、紙漿、能源與高負荷腐蝕環境 |
4.1 奧氏體不鏽鋼
奧氏體不鏽鋼是市場上最常見的一大類，通常含有較高鉻，並利用鎳或錳、氮等元素穩定奧氏體組織。 其延展性、韌性、成形性與焊接性通常較好，304與316就是典型代表。
4.2 肥粒體不鏽鋼
肥粒體不鏽鋼通常含鉻但鎳含量較低，常溫下具有明顯磁性。 430是最常見代表，常用於家電外殼、廚房設備、裝飾與室內用途。 它並不是「假的不鏽鋼」，而是組織與用途不同。
4.3 麻田散鐵不鏽鋼
麻田散鐵不鏽鋼通常含較高碳，可透過淬火與回火調整硬度、強度與韌性。 410、420與440系列常見於刀具、軸類、閥件與耐磨零件。 相較於304、316，其主要優勢常在機械性能，而不是最高耐蝕性。
4.4 雙相不鏽鋼
雙相不鏽鋼同時包含奧氏體與肥粒體組織，通常具有較高強度， 並對氯化物造成的孔蝕與應力腐蝕開裂具較好的抵抗能力。 但材料成本、焊接程序與製程控制要求也較高。
5. 鉻、鎳、鉬、錳、碳有什麼作用？
不鏽鋼的性能不是由單一元素決定，而是合金元素、組織、熱處理與加工歷程共同作用的結果。 以下為常見元素的基本功能。
| 元素 | 主要作用 | 實務理解 |
|---|---|---|
| 鉻 Cr | 形成鈍化膜，是不鏽鋼耐蝕性的基礎 | 所有不鏽鋼最關鍵的共同元素 |
| 鎳 Ni | 穩定奧氏體，提高韌性、成形性並影響耐蝕表現 | 304、316常含較多鎳；鎳價也會影響材料成本 |
| 鉬 Mo | 提高對氯化物孔蝕與縫隙腐蝕的抵抗能力 | 316相較304的重要差異之一 |
| 錳 Mn | 可協助穩定奧氏體，部分取代鎳的作用 | 201系列常利用較高錳、氮與較低鎳設計 |
| 碳 C | 提高硬度與強度，但過高可能影響焊接後耐蝕性 | 410等麻田散鐵系可利用碳與熱處理提高硬度 |
| 氮 N | 可提高強度、穩定奧氏體並改善部分耐蝕性能 | 常見於低鎳奧氏體與雙相不鏽鋼設計 |
6. 201、304、316、410、430完整比較
| 牌號 | 主要家族 | 磁性概念 | 耐蝕性概念 | 機械性能重點 | 常見用途 | 選用提醒 |
|---|---|---|---|---|---|---|
| 201 | 奧氏體 | 退火時低磁；冷加工後可能較明顯 | 一般室內環境可用，通常低於304 | 加工硬化傾向明顯，可有不錯強度 | 室內用品、裝飾件、部分餐具與管材 | 不宜只因價格低就代替304於潮濕或鹽害環境 |
| 304 | 奧氏體 | 退火時通常低磁；冷作區可能增磁 | 一般環境耐蝕性良好、用途最廣 | 延展性、韌性、成形與焊接性佳 | 食品設備、機械、建築、螺絲、管件 | 海水、高鹽或高氯環境需審慎評估 |
| 316 | 奧氏體 | 退火時通常低磁；冷作後仍可能出現磁性 | 含鉬，對氯化物孔蝕通常優於304 | 兼具良好韌性、成形與焊接性 | 化工、沿海、醫療、食品與高要求設備 | 不是任何海水與高溫氯化物環境都足夠 |
| 410 | 麻田散鐵 | 通常強磁 | 基本耐蝕性，通常低於304、316 | 可熱處理，提高硬度、強度與耐磨性 | 軸、閥件、刀具、螺絲與耐磨零件 | 熱處理狀態會大幅影響性能 |
| 430 | 肥粒體 | 通常強磁 | 一般室內與溫和環境可用 | 不可用一般淬火方式大幅硬化 | 家電、廚具、裝飾板與室內設備 | 不是304的次級品，而是不同材料系統 |
6.1 201不鏽鋼
201屬於低鎳奧氏體不鏽鋼，通常利用較高的錳與氮協助穩定奧氏體組織。 它的原料成本往往低於304，冷加工後可獲得較高強度，但在許多一般腐蝕環境中， 耐蝕性通常不如304。
201適合室內、乾燥、腐蝕負荷較低且成本敏感的用途。 若長期接觸潮濕、鹽分、酸性清潔劑或戶外污染環境，就不宜僅以外觀相似為由代替304。
6.2 304不鏽鋼
304是最普遍的奧氏體不鏽鋼之一，常被稱為18-8不鏽鋼， 意指其典型組成約含18%鉻與8%鎳，但實際成分仍應以規範範圍為準。 304具有良好的耐蝕性、韌性、成形性與焊接性，應用非常廣泛。
它常見於食品設備、廚房用品、機械鈑金、管件、螺絲、建築與一般化工設備。 但在海邊、鹽水、泳池、高溫氯化物或長期縫隙積水環境，304仍可能發生孔蝕、茶鏽或縫隙腐蝕。
6.3 316不鏽鋼
316同樣屬奧氏體不鏽鋼，其重要特色是加入鉬。 鉬通常能提升材料對氯化物孔蝕與縫隙腐蝕的抵抗能力， 因此316常用於沿海、化工、食品、醫療與較嚴苛的潮濕環境。
不過，316也不是「永不生鏽」。 海水浸泡、高溫濃氯化物、缺氧縫隙、焊接缺陷或表面鐵污染， 仍可能讓316發生腐蝕。更嚴苛環境可能需要雙相鋼、超級奧氏體或其他高合金材料。
6.4 410不鏽鋼
410屬麻田散鐵不鏽鋼，具有明顯磁性，並可透過淬火與回火提高硬度、強度與耐磨性。 它的選用重點通常是機械性能與耐磨需求，而不是追求與304、316相同的耐蝕性。
常見用途包括軸類、閥件、泵浦零件、緊固件、刀具零件與高強度構件。 實際性能高度依賴熱處理狀態，因此不能只看「410」三個數字就判斷硬度。
6.5 430不鏽鋼
430屬肥粒體不鏽鋼，通常含鉻但不以高鎳穩定奧氏體，因此具有明顯磁性。 它常用於家電、廚房設備、室內裝飾、汽車零件與溫和腐蝕環境。
430不是「吸磁的假不鏽鋼」，也不是一定比304差。 在成本、熱膨脹、磁性需求或某些應力腐蝕條件下，肥粒體不鏽鋼可能有其優勢； 只是若面對戶外鹽害、酸性或高濕環境，就要確認其耐蝕能力是否足夠。

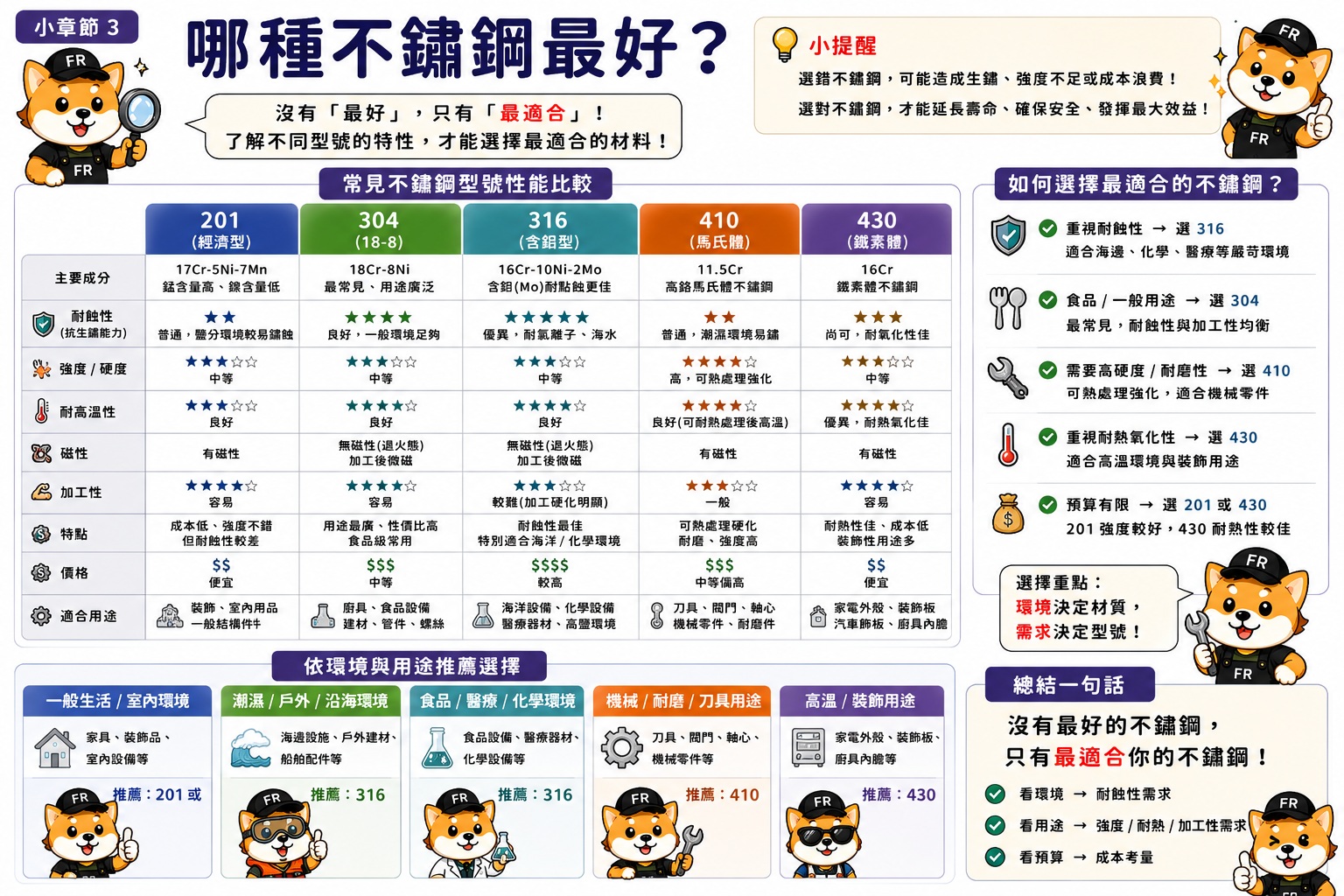

7. 哪一種不鏽鋼最好？
不鏽鋼沒有單一「最好」的牌號，只有是否適合特定用途。 材料選擇本質上是在耐蝕性、強度、硬度、加工、焊接、磁性、外觀、供應與成本之間取得平衡。
| 需求 | 常見方向 | 提醒 |
|---|---|---|
| 一般室內、成本敏感 | 201、430視用途評估 | 潮濕、鹽分與清潔藥劑會提高腐蝕負荷 |
| 一般設備、食品與日常環境 | 304常是均衡選擇 | 食品用途仍需符合成品與接觸規範 |
| 沿海、鹽霧、較高氯離子 | 316或更高合金材料 | 海水浸泡與高溫氯化物可能超出316能力 |
| 硬度、耐磨、刀刃或軸件 | 410、420、440等麻田散鐵系 | 需搭配正確熱處理 |
| 磁性需求、家電與室內裝飾 | 430等肥粒體系 | 耐蝕環境需個別評估 |
| 高強度與氯化物腐蝕 | 2205等雙相不鏽鋼 | 焊接與製造程序要求較高 |
8. 不鏽鋼會吸磁嗎？
會不會吸磁，主要與不鏽鋼的金屬組織有關，而不是單純取決於「是不是不鏽鋼」。 肥粒體、麻田散鐵與雙相不鏽鋼通常具有磁性； 奧氏體不鏽鋼在充分退火狀態下通常磁性很低，但經冷加工、沖壓、折彎、拉伸、滾牙或局部相變後，磁性可能增加。
| 牌號 | 一般磁性表現 | 為什麼？ |
|---|---|---|
| 201 | 低磁到可感磁性，受加工影響明顯 | 奧氏體系，但加工硬化與相變可能提高磁性 |
| 304 | 退火時低磁；冷加工處可能微磁或明顯增磁 | 加工可能形成具磁性的組織 |
| 316 | 通常低磁，但並非保證完全無磁 | 奧氏體穩定性通常較高，仍受加工與焊接影響 |
| 410 | 強磁 | 麻田散鐵組織本身具有鐵磁性 |
| 430 | 強磁 | 肥粒體組織本身具有鐵磁性 |
8.1 為什麼304螺絲比304板材更容易吸磁？
螺絲在製造過程中通常會經過線材抽製、冷鍛、搓牙或滾牙等大量冷加工。 這些加工會造成顯著加工硬化，並可能使部分奧氏體轉變為具有磁性的組織， 因此304螺絲的磁性常比退火板材更明顯。
8.2 316完全不吸磁嗎？
不能這樣保證。316在充分退火狀態下通常具有很低磁性， 但冷加工、焊接區、鑄造組織或混入其他相時，仍可能測得磁性。 因此「有一點磁性」不能直接判定它一定不是316。

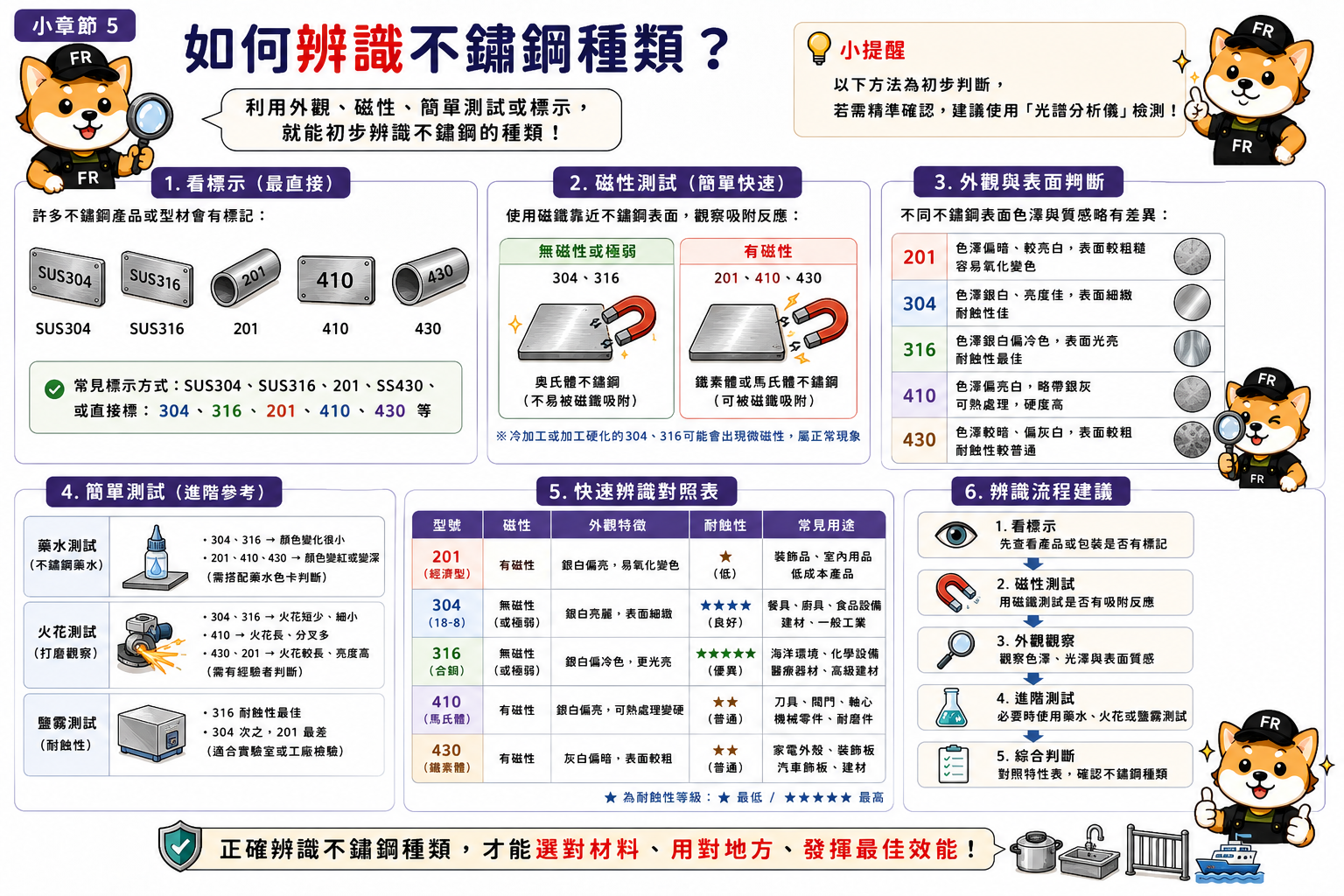

9. 如何辨識不鏽鋼材質？
不鏽鋼辨識可分成「初步篩選」與「正式確認」兩個層級。 外觀、磁性、火花與藥水只能提供部分線索；若材料牽涉安全、法規、壓力、食品、醫療或重要採購， 應以材質證明或儀器分析為準。
| 方法 | 可知道什麼 | 優點 | 限制 |
|---|---|---|---|
| 標示／材質證明 | 供應商聲明、爐號、規範與成分資料 | 可追溯，適合採購與品管 | 仍需確認文件與實物是否對應 |
| 磁鐵比較 | 磁性強弱與材料家族線索 | 快速、無損、適合教學與初步篩選 | 不能直接判定牌號 |
| 化學辨識藥水 | 依特定元素反應做初步區分 | 成本較低、現場可用 | 受表面、操作與藥劑品質影響，可能具腐蝕性 |
| 手持XRF光譜 | 多種合金元素含量 | 快速、非破壞，適合來料檢驗 | 對碳等輕元素能力有限，仍需正確校正與判讀 |
| OES火花放電光譜 | 包括碳在內的較完整成分分析 | 適合精確牌號確認與低碳／高碳區分 | 需打磨表面，設備與操作要求較高 |
| 金相／硬度／拉伸試驗 | 組織、熱處理與機械性能 | 可確認材料狀態與性能 | 通常需要取樣與實驗室設備 |
9.1 看顏色可以分辨304與316嗎？
通常不可靠。表面亮度與顏色會受到拋光、酸洗、鈍化、粗糙度、氧化膜、油污與光線影響。 304與316的外觀可能非常接近，肉眼很難穩定分辨。
9.2 用磁鐵可以分辨201、304與316嗎？
可以做相對比較與教學，但不能當作最終鑑定。 201、304與316都屬奧氏體系，磁性會受冷加工與供料狀態影響； 不同厚度與形狀也會讓吸附手感不同。
🧲 建立正確磁性觀念：不鏽鋼磁力對照規
FR工具人的不鏽鋼磁力對照規收錄201、304、316、410與430， 可用相同磁鐵與相近條件，觀察不同材料的磁性差異， 適合材料入門、教學、維修、採購與現場溝通。
⚠️ 本工具用途是「磁性對照與觀念建立」，不是取代光譜分析，也不應單獨作為材質合格證明。

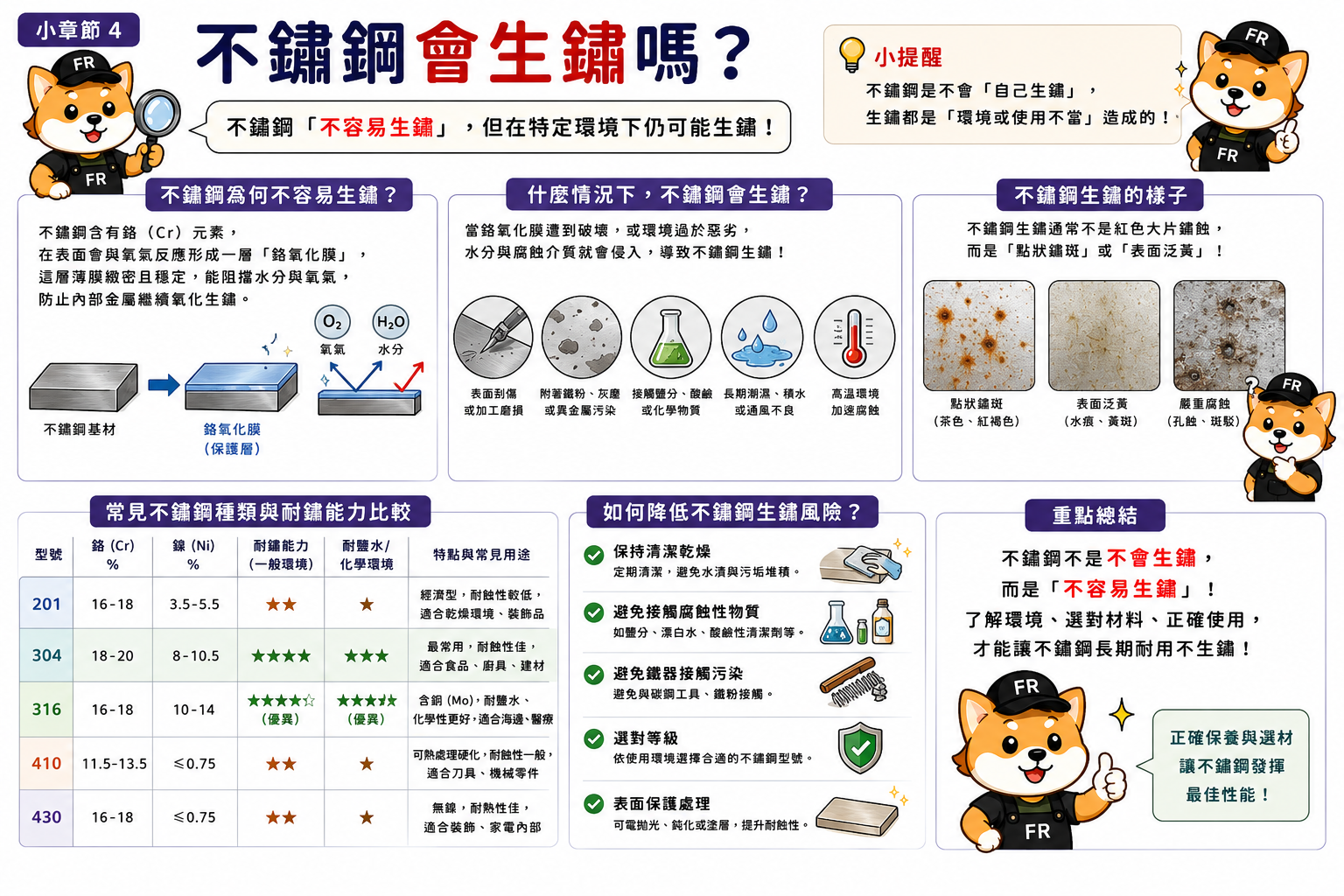

10. 不鏽鋼為什麼還是會生鏽？
不鏽鋼發生鏽斑，不一定代表材料是假貨。 當鈍化膜局部被破壞，或使用環境超出該牌號能力時，仍可能出現點狀腐蝕、縫隙腐蝕、全面腐蝕、應力腐蝕開裂、晶間腐蝕或表面茶鏽。
| 原因 | 常見情況 | 改善方向 |
|---|---|---|
| 氯離子 | 海鹽、漂白水、泳池、水處理與部分清潔劑 | 提高材質等級、避免濃縮、清水沖洗與定期清潔 |
| 鐵污染 | 碳鋼砂輪、鋼刷、鐵屑或共線加工污染 | 工具分流、清潔、酸洗與適當鈍化 |
| 縫隙積水 | 墊片下方、螺帽接觸面、搭接縫與沉積物下 | 改善排水、避免死角、提高材質與定期拆洗 |
| 焊接熱影響 | 熱色未清除、焊材不匹配、敏化或焊道缺陷 | 正確焊接程序、低碳牌號、酸洗鈍化與表面修復 |
| 表面粗糙與污垢 | 粗磨痕、油污、粉塵、鹽分長期附著 | 改善表面品質、清洗頻率與避免污染堆積 |
| 異種金屬接觸 | 潮濕環境中與鋁、碳鋼或其他金屬形成電偶 | 絕緣隔離、控制面積比、排水與防護設計 |
10.1 孔蝕
孔蝕是表面大部分看似正常，但局部形成深孔的腐蝕型態。 氯離子容易破壞局部鈍化膜，使腐蝕集中向內發展。 316因含鉬，對氯化物孔蝕的抵抗能力通常優於304，但仍有使用極限。
10.2 縫隙腐蝕
墊片下、螺絲接合面、搭接板與沉積物下方，容易形成狹窄缺氧縫隙。 縫隙內的化學環境可能逐漸惡化，使局部鈍化膜失效。 因此結構排水與幾何設計，常和材料牌號同樣重要。
10.3 茶鏽與表面鏽斑
沿海或高鹽環境常出現褐色表面斑點，俗稱茶鏽。 它不一定立刻代表結構失效，但表示表面已有污染或局部腐蝕風險， 應改善清潔、表面品質、排水與材質選擇。
10.4 不鏽鋼生鏽怎麼處理？
- 先判斷是外來鐵鏽污染，還是基材本身已腐蝕。
- 使用適合不鏽鋼的清潔劑與非碳鋼工具清除污染。
- 必要時進行專業酸洗、除鏽與鈍化。
- 找出根本原因，例如鹽分、縫隙、材質不足或交叉污染。
- 重要壓力、結構或衛生零件應由專業人員評估是否更換。
11. 食品級不鏽鋼怎麼看？
「食品級」不是只看304或316三個數字。 一件產品是否適合食品接觸，還要看成品是否符合適用法規、遷移要求、使用溫度、接觸時間、食品酸鹼性、清潔方式、表面狀態與製造品質。
304因耐蝕性、成形性與清潔性均衡，廣泛使用於食品設備； 316在含鹽、含氯、酸性或更嚴苛清洗條件下，可能提供更好的耐蝕餘裕。 但材料牌號正確，不代表焊道、縫隙、粗糙表面與污染就能被忽略。
📌 食品設備選材至少要確認
- 接觸的食品種類、鹽分、酸度與溫度
- 接觸時間與清洗頻率
- 清潔劑、消毒劑與漂白劑濃度
- 焊道是否完整、平滑且易清洗
- 是否存在積水、死角與縫隙
- 成品是否符合所在地的食品接觸法規

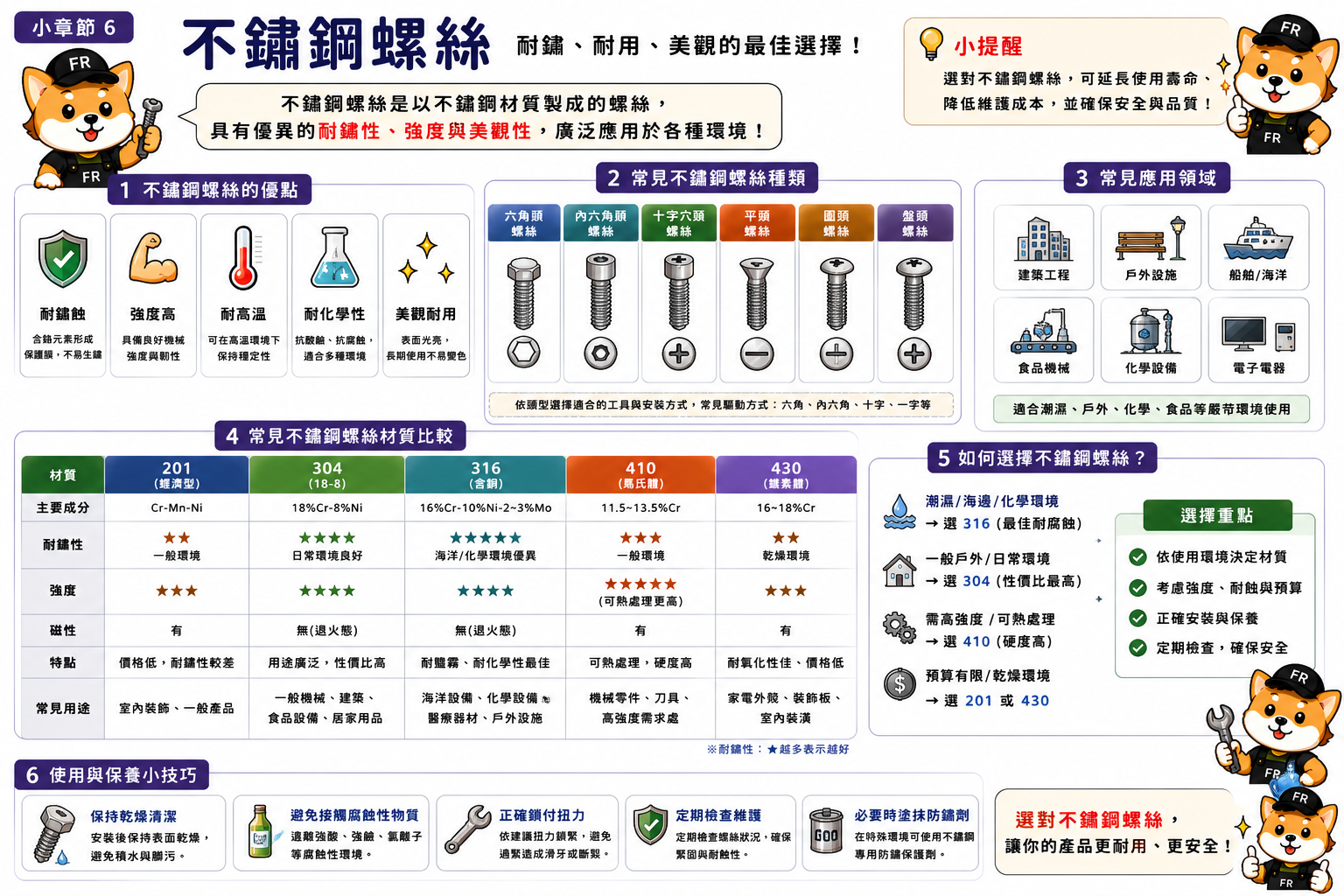

12. 不鏽鋼螺絲怎麼選？
選擇不鏽鋼螺絲時，除了材質牌號，還要考慮強度等級、製造方式、表面狀態、配對材料、鎖付扭矩與使用環境。 「不鏽鋼螺絲」不等於所有規格都具有相同強度，也不代表一定不會咬死。
| 情境 | 常見方向 | 注意事項 |
|---|---|---|
| 一般室內設備 | 304系常見 | 仍需確認強度、牙距與配對材質 |
| 戶外與潮濕環境 | 304或316依鹽害程度選用 | 避免積水、異種金屬電偶與鐵污染 |
| 沿海、鹽霧與含氯環境 | 316或更高耐蝕材料 | 不能只靠牌號，結構與維護同樣重要 |
| 高硬度或耐磨零件 | 410等可熱處理不鏽鋼 | 耐蝕性通常不如304、316 |
12.1 為什麼不鏽鋼螺絲容易咬死？
奧氏體不鏽鋼在高接觸壓力與滑動摩擦下，可能發生黏著磨耗與咬合， 尤其螺帽與螺栓材質相近、鎖付速度過快、牙面乾燥、偏斜或扭矩過大時更容易發生。
12.2 不鏽鋼螺絲磁性代表材質不對嗎？
不一定。304與316螺絲經冷鍛與搓牙後可能出現磁性。 應搭配供應商證明、牌號標示與必要的成分分析，不要僅憑磁鐵退貨或判定假料。
13. 不同環境的不鏽鋼選用建議
| 環境 | 可能風險 | 常見選材方向 | 設計與維護重點 |
|---|---|---|---|
| 乾燥室內 | 低腐蝕負荷 | 201、304、430依功能與外觀評估 | 避免清潔劑殘留與鐵污染 |
| 一般戶外 | 雨水、污染物、積水 | 304常見，較嚴苛處評估316 | 排水、表面方向與定期清洗 |
| 沿海鹽霧 | 氯離子孔蝕、茶鏽 | 316或更高耐蝕材料 | 避免縫隙、提高表面品質並定期淡水清洗 |
| 海水浸泡 | 高氯、縫隙、生物附著與電偶腐蝕 | 需專業評估雙相或更高合金材料 | 不能簡化成「使用316即可」 |
| 食品加工 | 酸、鹽、溫度、清洗藥劑與衛生死角 | 304或316依介質評估 | 表面粗糙度、焊道、排水與法規符合性 |
| 刀具與耐磨件 | 刃口保持、磨耗與衝擊 | 410、420、440等熱處理系 | 硬度、韌性與耐蝕性必須平衡 |
| 化工與高溫氯化物 | 孔蝕、縫隙腐蝕與應力腐蝕開裂 | 依濃度、溫度與壓力專業選材 | 需查腐蝕資料、試驗與工程規範 |
📌 現場選材檢查表
- 是否接觸鹽、漂白水、酸、鹼或清潔劑？
- 使用溫度與接觸時間是多少？
- 表面會不會積水、卡污垢或形成縫隙？
- 是否需要焊接、彎曲、拉伸、切削或熱處理？
- 零件需要耐蝕、硬度、韌性還是高強度？
- 是否與鋁、碳鋼或其他金屬接觸？
- 失效後果只是外觀鏽斑，還是涉及安全、衛生與停機？
14. 不鏽鋼常見迷思破解
15. 延伸閱讀與辨識工具
不鏽鋼選材會同時牽涉腐蝕、強度、熱處理、螺絲與加工。 若想建立更完整的材料與機械基礎，可搭配以下內容閱讀：
- 螺絲全方位指南：螺絲種類、規格、材質、強度與選用。
- 螺絲強度完整解析：強度等級、承載與常見選用錯誤。
- 金屬熱處理入門：退火、淬火、回火與材料性能。
- 螺絲規格怎麼量？：外徑、牙距、長度與制式判斷。
- 不鏽鋼磁力對照規：201、304、316、410、430磁性對照與教學。
📚 技術參考來源
本文技術觀念參考不鏽鋼產業與材料技術資料，並以一般讀者可理解的方式重新整理。 工程選材、壓力設備、食品、醫療或安全關鍵用途，仍應依適用標準、材質證明與專業設計資料確認。
16. FAQ常見問題
不鏽鋼最常見的誤判，通常來自把磁性、外觀或單一牌號當成全部答案。 以下整理新手、採購、維修與DIY最常遇到的問題。
Q1：不鏽鋼真的完全不會生鏽嗎？
Q2：不鏽鋼至少要含多少鉻？
Q3：304跟316差在哪裡？
Q4：316一定比304好嗎？
Q5：201跟304差在哪裡？
Q6：430是不是不鏽鋼？
Q7：410不鏽鋼有什麼特色？
Q8：304為什麼會吸磁？
Q9：316完全不吸磁嗎？
Q10：磁鐵可以分辨304與316嗎？
Q11：不鏽鋼越亮越好嗎？
Q12：食品級不鏽鋼一定是304嗎？
Q13：304適合海邊嗎？
Q14：316可以直接泡海水嗎？
Q15：不鏽鋼表面有鏽斑就是假料嗎？
Q16：不鏽鋼可以用一般鋼刷清理嗎？
Q17：不鏽鋼螺絲為什麼會咬死？
Q18：不鏽鋼一定比鐵螺絲強嗎？
Q19：要怎麼最準確確認不鏽鋼牌號？
Q20：不鏽鋼磁力對照規可以直接鑑定牌號嗎？
🔧 結論：不鏽鋼選材，不要只看牌號或磁性
不鏽鋼是一個龐大的材料家族。201、304、316、410與430各有不同的組織、磁性、耐蝕性與機械性能， 沒有任何一種牌號能在所有情況下取代其他材料。
真正可靠的選材方式，是先確認腐蝕環境與功能需求，再評估材料家族、牌號、加工、熱處理、表面與結構設計。 磁鐵可以幫助觀察與初步分類，但不能取代材質證明與專業檢測。
當用途牽涉安全、壓力、食品、醫療或長期腐蝕壽命時，應依正式規範與工程資料確認， 讓材料選擇從「猜哪一種比較好」，進一步變成「選擇真正適合使用環境的牌號」。
