1. 英制牙是什麼？（簡短定義）

「英制牙」泛指以英寸（inch）為單位的螺紋規格系統，通常以 TPI（Threads Per Inch，英吋牙數） 表示牙距。英制牙系統包含多種標準（如 BSW / BSF / UNC / UNF / Whitworth 等），不同標準的牙型（角度、牙頂與牙谷形狀）與牙距設計不同，造成互不相容或部分相容的情況。

2. 歷史與命名：韋氏（Whitworth）與「惠氏」稱法

- 韋氏（Whitworth）：由英國工程師 Joseph Whitworth 在 1841 年提出，是最早被廣泛採用的標準螺紋形式之一，典型特徵為 55° 牙型角度。 - 在中文通用稱呼中，你會看到「韋氏」、「惠氏」等不同音譯，基本上大多是指同一系譜（Whitworth 類型）或與其相近的英制牙型（例如 BSW、BSF）。 - 後來英國制定了 BSW（British Standard Whitworth） 為常用粗牙標準，並有 BSF（British Standard Fine） 作為細牙對應。

3. 常見英制牙形式：BSW / BSF / UNC / UNF（快速導覽）

• BSW（British Standard Whitworth）：傳統英國粗牙（Whitworth 55° 牙型），常見於老舊機械與英系設備。
• BSF（British Standard Fine）：Whitworth 牙型的細牙版本，用於需要較細牙距的場合。
• UNC / UNF（Unified Thread）：美國與國際常用的統一制（Unified），牙型角度為 60°，雖然尺寸用英吋表示（如 1/4"-20），但牙型與 Whitworth 不相容。
• W（Whitworth，標註方式）：有時會看到 W 或 Whitworth 的標註，例如 1/2" Whitworth，代表使用 55° 的 Whitworth 牙型。

4. 牙型幾何重點：55° vs 60°、牙高與牙頂修整

- 牙型角度：Whitworth／BSW 使用 55°；Unified（UNC/UNF）使用 60°。角度不同會造成牙形不配合、鎖入後鬆動或咬合不良。
- 牙頂修整（truncation）：不同標準會有不同的牙頂與牙谷修整量（即牙的實際高度），這也影響適配性與配合緊密度。
- 牙距表示：英制常以 TPI（每英吋牙數）表示；轉換成公制牙距時為 25.4 ÷ TPI（mm）。

5. 實務：如何判別與測量英制牙（步驟＋工具）

5.1 推薦工具

• 公英制外螺紋牙規 — 一次搞定常用規格
• 公英制螺絲長度尺規 — 準確測出實際長度
• 公432px英制外螺紋複合牙規尺規 — 結合牙距與長度的實用設計

5.2 實際判別步驟

1. 鎖看看：將螺絲直接鎖入牙型內，鎖進去就代表是這個規格。
2. 再核對：鎖另一個對應規格，如: M6對1/4"、M8對5/16"、M10對3/8"，因為有時候3/8"螺絲可以鎖入M10螺母，但牙卻非常鬆動。
3. 判定：只有一種規格能鎖入，就代表是這個尺寸；若有兩種規格能鎖入，牙型鬆的就是錯誤規格。

5.3 實務提示（避免誤判）

• 不要只量外徑——外徑相近但牙距不同會造成嚴重誤判。
• 生鏽或磨損會改變外觀與配合；先做除鏽清潔再測量。
• 若現場只帶卡尺但沒有牙規，可拍照並放置已知尺標（硬幣或尺）拍照回傳以便判斷。

6. 公制 vs 英制（常見混淆與對照表）

下面是幾個常見易混淆的對應示例（僅供快速參考，實務仍以量測為準）：

重要提醒：表中外徑接近並不代表能互換，必須比對牙距（TPI / Pitch）與牙型（55° vs 60°）。

7. 現場常見問題與建議作法

• 誤鎖進去但很鬆：通常是外徑相近但牙距不同。解法：不要只看外徑，改用牙規比對。
• 卡死或無法旋轉：可能牙型不符或生鏽變形。解法：先除鏽潤滑，再量測或更換相容牙型的螺絲。
• 找不到原規格時：把樣品螺絲或螺帽帶著，使用FR牙規找出正確規格。

8. FAQ（常見問題）

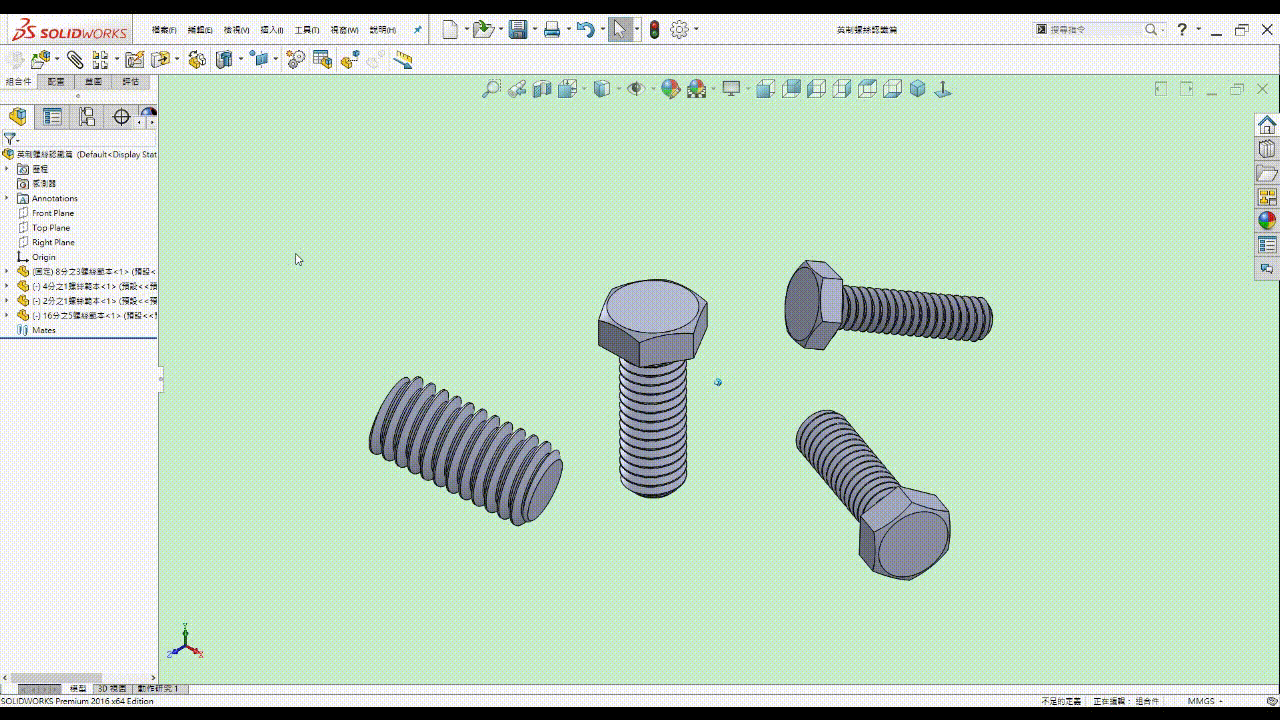

9. 教學影片示範（實務量測與判別）

10. 延伸閱讀與工具建議（實務清單）

• 建議配備：一組入門款公英制牙規或專業版 。
• 現場作業流程： 比對牙規 → 記錄規格。
• 保存樣本：維修時建議保留一顆原螺絲作為樣本，方便日後快速比對。
