🔩 鑽一個洞就能鎖螺絲嗎？底孔、攻牙、沉頭孔到底差在哪？
螺絲孔看起來只是零件上的一個孔， 但實際加工時可能是 通孔、盲孔、攻牙孔、沉頭孔、沉孔或螺紋銑削孔， 每一種功能與尺寸邏輯都不同。
尤其是需要內螺紋的攻牙孔， 並不是先鑽一個跟螺絲外徑一樣大的孔再攻牙。 真正要先建立的是 攻牙底孔（Tap Drill Hole）， 再利用絲攻或螺紋銑刀形成牙型。
本篇將從螺絲孔種類開始， 整理鑽孔、攻牙、螺紋銑削、沉頭與沉孔加工， 並說明底孔尺寸、盲孔深度、有效牙深、斷攻牙與螺紋檢測等實務重點。
螺絲孔加工完整指南｜鑽孔、攻牙、底孔、沉頭孔與螺紋加工解析
🔧 螺絲孔30秒快速看懂
- 通孔：讓螺絲直接穿過工件，通常不具有內螺紋。
- 攻牙孔：孔內具有內螺紋，可直接鎖入螺絲。
- 盲孔：孔沒有完全貫穿工件。
- 底孔：攻牙前先鑽出的孔，尺寸必須比螺紋外徑小。
- 沉頭孔：讓沉頭螺絲頭部與表面齊平。
- 沉孔：加工圓柱形階級孔，容納內六角等螺絲頭。
- 螺紋銑削：利用CNC螺旋插補加工內螺紋。
- 盲孔攻牙：要額外預留刀尖、切屑與不完全牙空間。
✔ 把螺絲外徑直接當成攻牙底孔尺寸
✔ 盲孔只鑽到圖面要求的有效牙深
✔ 底孔太小，造成攻牙扭矩過高甚至斷刀
✔ 底孔太大，造成牙型不足與鎖付能力下降
✔ 把沉頭孔 Countersink 和沉孔 Counterbore 混為一談
✔ 攻牙後只用螺絲試鎖，卻沒有真正檢查螺紋尺寸
1. 影片教學：螺絲孔加工入門
螺絲孔加工牽涉鑽孔尺寸、攻牙、孔深與螺絲配合， 可以先透過FR工具人影片理解基本加工概念， 再搭配本文建立完整的孔加工與內螺紋觀念。

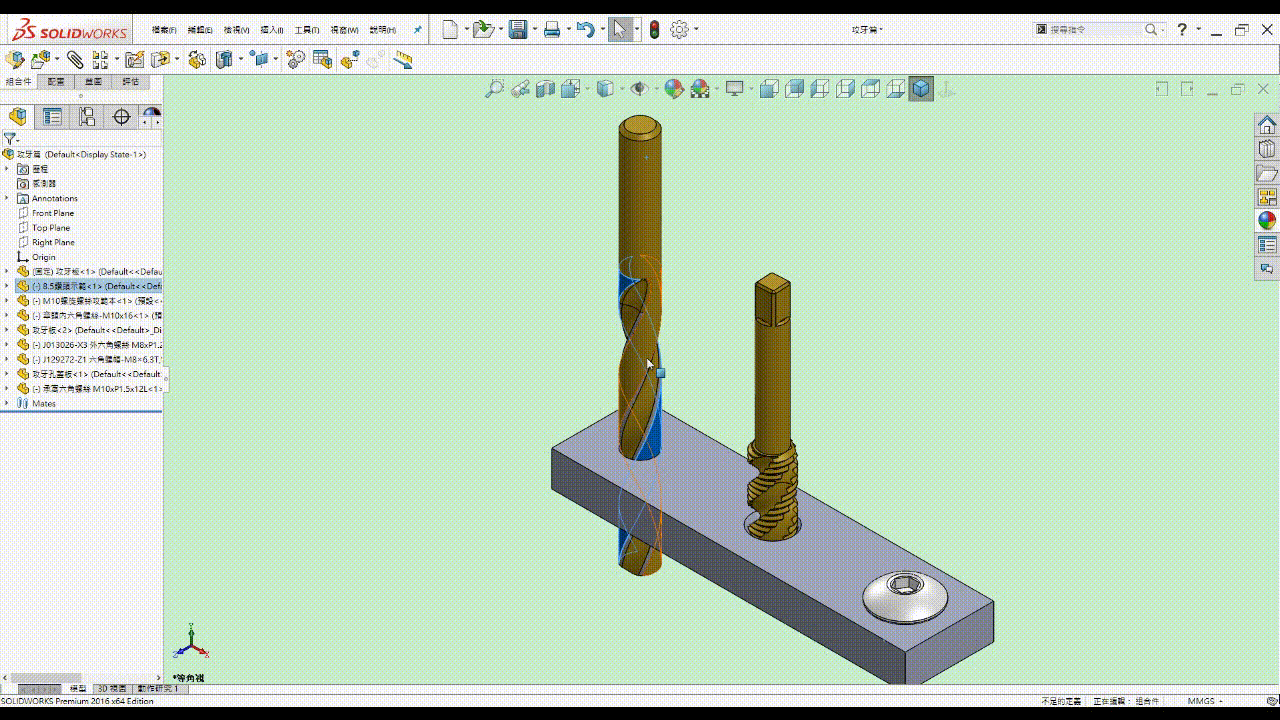

🎥 螺絲孔加工基礎介紹
2. 螺絲孔是什麼？
一般口語所說的「螺絲孔」， 其實可能代表不同功能的孔。
有些孔只是讓螺絲穿過， 最後由另一側螺帽固定； 有些則直接在工件內形成螺紋， 讓螺絲直接鎖入零件。
通孔可以只是光孔，攻牙孔才具有內螺紋。
3. 常見螺絲孔有哪些種類？
| 類型 | 主要特徵 | 用途 |
|---|---|---|
| 通孔 | 完全貫穿工件 | 讓螺絲穿過 |
| 攻牙孔 | 孔內具有螺紋 | 螺絲直接鎖入工件 |
| 盲孔 | 沒有穿透工件 | 外觀、防漏或結構需求 |
| 沉頭孔 | 孔口為錐形 | 沉頭螺絲頭部齊平 |
| 沉孔 | 孔口為圓柱形階級 | 容納內六角等螺絲頭 |
4. 通孔 Clearance Hole 是什麼？
通孔如果只是讓螺絲穿過， 通常孔徑會比螺絲的公稱外徑稍大， 讓螺絲可以順利穿入並保留一定裝配間隙。
4.1 通孔孔徑不能直接等於螺絲外徑
例如公稱M6螺絲的螺紋最大外徑接近6 mm， 若通孔也直接做6 mm， 實際裝配可能因尺寸公差、表面處理與孔位偏差而過緊。
工程上通常會依 精密配合、一般配合或較大間隙 選擇不同通孔尺寸。
5. 攻牙孔 Threaded Hole 是什麼？
攻牙孔的孔壁具有內螺紋， 可以直接讓螺絲旋入工件， 因此不一定需要另外使用螺帽。
最常見加工方式是：
6. 盲孔與通孔差在哪？
| 比較 | 通孔 | 盲孔 |
|---|---|---|
| 是否貫穿 | 是 | 否 |
| 排屑 | 相對容易 | 底部容易堆積切屑 |
| 深度控制 | 較簡單 | 需額外控制鑽孔與攻牙深度 |
| 攻牙難度 | 通常較低 | 需注意不完全牙與排屑空間 |
7. 鑽孔 Drilling
鑽孔是大多數螺絲孔加工的第一步。 利用麻花鑽、硬質合金鑽頭或其他鑽削工具， 先建立圓孔。
7.1 鑽孔前要確認
- 孔徑。
- 孔深。
- 孔的位置公差。
- 工件材料。
- 是否為後續攻牙底孔。
- 是否需要沉頭、沉孔或鉸孔。
8. 攻牙底孔是什麼？
攻牙底孔是 內螺紋加工前預先鑽出的孔。
絲攻後續只需要切削出螺紋牙側與牙頂附近的材料， 不需要從完整實心材料直接形成整個內孔。
8.1 底孔太小
- 攻牙切削量增加。
- 扭矩上升。
- 刀具發熱。
- 容易崩牙或斷絲攻。
8.2 底孔太大
- 牙高降低。
- 螺紋咬合率降低。
- 可能影響鎖付強度。
9. 公制攻牙底孔怎麼快速估算？
公制一般牙在現場快速估算時， 常會使用：
9.1 範例：M6 × 1.0
M6公稱直徑為6 mm，螺距為1.0 mm：
因此M6 × 1.0常見切削攻牙底孔約為5 mm。
實際底孔還要依牙型、螺距、材料、攻牙方式與要求的牙合率查對應規格表。 成形攻牙的底孔尤其與切削攻牙不同。
10. 攻牙 Tapping 是什麼？
攻牙是利用絲攻（Tap）在底孔內形成內螺紋的加工方式， 是機械加工中最普遍的螺紋孔製程之一。
10.1 常見攻牙設備
- 手動攻牙。
- 鑽床攻牙。
- 攻牙機。
- CNC剛性攻牙。
- 自動化攻牙設備。
機械攻牙時， 主軸轉速與軸向進給必須和螺距同步， 避免絲攻受到額外拉伸或壓縮。
11. 常見絲攻種類怎麼選？
| 種類 | 特性 | 常見用途 |
|---|---|---|
| 手攻 Tap | 適合手動與維修 | 少量加工、修牙 |
| 先端絲攻 Spiral Point Tap | 將切屑向前推出 | 通孔攻牙 |
| 螺旋絲攻 Spiral Flute Tap | 將切屑向後拉出孔外 | 盲孔常見 |
| 成形絲攻 Forming Tap | 不產生切屑，以塑性流動形成牙型 | 適合部分具延展性的材料 |
12. 螺紋銑削 Thread Milling 是什麼？
螺紋銑削是利用 螺紋銑刀搭配CNC圓弧／螺旋插補 在孔壁加工出螺紋。
12.1 與攻牙相比有哪些特色？
- 同一把刀具在條件允許時可加工不同直徑螺紋。
- 加工大直徑螺紋時具有彈性。
- 切屑控制方式不同。
- 刀具破損時通常不像絲攻一樣整支卡死在孔內。
- 需要CNC具備適當插補能力。
13. 切削攻牙與成形攻牙差在哪？
| 比較 | 切削攻牙 | 成形攻牙 |
|---|---|---|
| 成牙原理 | 切除材料 | 擠壓材料塑性流動 |
| 切屑 | 會產生 | 基本上不產生切屑 |
| 底孔 | 較小 | 通常需使用較大的專用底孔 |
| 材料 | 適用範圍廣 | 需具有足夠延展性 |
14. 沉頭孔 Countersink 是什麼？
沉頭孔是在一般孔口再加工一個 錐形凹槽， 用來容納沉頭螺絲的錐形頭部。
14.1 常見目的
- 讓螺絲頭與工件表面齊平。
- 避免凸出的螺絲頭干涉滑動件。
- 改善外觀。
沉頭角度需配合實際使用的螺絲頭型， 不能只看孔徑。
15. 沉孔 Counterbore 是什麼？
沉孔是在一般孔上方再加工 較大直徑的圓柱形階級孔， 讓螺絲頭沉入工件。
15.1 常見用途
- 內六角圓柱頭螺絲。
- 需要讓螺絲頭低於表面的結構。
- 需保持上方空間平整的機械零件。
Countersink＝錐形沉頭孔
Counterbore＝圓柱階級沉孔
16. 盲孔攻牙深度怎麼設計？
盲孔最容易犯的錯誤， 就是把 「需要的有效牙深」直接當成鑽孔深度。
實際上盲孔底部通常還需要額外預留：
- 鑽頭尖端空間。
- 絲攻前端導牙區。
- 不完全螺紋區。
- 切屑空間。
- 安全餘量。
17. 螺絲有效牙深是不是越深越好？
內螺紋的有效咬合長度會影響螺絲與工件的承載能力， 但並不是攻得越深就一定越好。
設計時還要考慮：
- 螺絲強度。
- 母材強度。
- 螺紋直徑。
- 載荷方向。
- 是否需要重複拆裝。
18. 不同材料攻牙有什麼差異？
| 材料 | 加工特性 | 注意方向 |
|---|---|---|
| 一般碳鋼 | 常見攻牙材料 | 依硬度選刀具與切削速度 |
| 不鏽鋼 | 韌性高、容易加工硬化 | 注意刀具、潤滑與穩定切削 |
| 鋁合金 | 易切削但可能黏刀 | 重視排屑與適當潤滑 |
| 鑄鐵 | 切屑較碎、材料磨耗性需注意 | 依材質選擇刀具與加工方式 |
19. 攻牙為什麼需要潤滑？
攻牙時絲攻與孔壁之間會產生相當大的接觸與摩擦， 適當使用切削油或切削液可以：
- 降低摩擦。
- 降低攻牙扭矩。
- 減少刀刃磨耗。
- 改善螺紋表面。
- 降低材料黏附。
- 協助排屑。
尤其是不鏽鋼與部分高韌性材料， 潤滑與切削條件通常對刀具壽命有明顯影響。
20. 為什麼絲攻容易斷？
絲攻本身具有螺紋與容屑槽， 截面不像一般圓棒完整， 再加上攻牙時扭矩集中， 因此一旦加工條件不良就容易斷裂。
20.1 常見斷攻牙原因
- 底孔太小。
- 絲攻與孔不同軸。
- 切屑塞在盲孔底部。
- 潤滑不足。
- 絲攻磨耗。
- 材料過硬或加工硬化。
- 攻牙速度不合適。
- 盲孔深度不足。
- 使用錯誤類型的絲攻。
21. 雷射鑽孔適合拿來加工一般螺絲孔嗎？
雷射鑽孔（Laser Drilling）確實可以加工微小孔與部分難切削材料， 但對一般機械零件的常規螺絲孔而言， 鑽削、攻牙、螺紋銑削通常才是更主流的加工方式。
21.1 雷射鑽孔較常見的優勢
- 微細孔。
- 大量小孔陣列。
- 部分難加工材料。
- 非接觸式加工。
若後續仍需要標準內螺紋， 通常還需要額外的螺紋加工製程， 因此不應把雷射鑽孔視為一般攻牙孔的主要替代方式。
22. 螺絲孔加工完成後怎麼檢查？
加工完成後， 應依孔的功能選擇不同檢查方式。
22.1 光孔
- 卡尺。
- 內徑量具。
- 塞規。
- 三次元量測。
22.2 螺紋孔
- 螺紋塞規 GO / NO-GO。
- 牙規或其他螺紋量測工具。
- 實際螺絲裝配確認。
23. 螺絲孔加工完整流程
- 確認螺絲規格：例如M4、M6或英制規格。
- 確認孔的功能：通孔、攻牙孔、盲孔、沉頭或沉孔。
- 確認材料與板厚／工件厚度。
- 確認孔位置與深度。
- 若需攻牙，選擇正確底孔尺寸。
- 鑽孔。
- 依需要進行倒角、沉頭或沉孔。
- 攻牙或螺紋銑削。
- 清除切屑與毛刺。
- 確認有效牙深。
- 使用量具或螺紋塞規檢驗。
- 最後確認實際裝配。
24. 螺絲孔加工常見錯誤
| 常見錯誤 | 可能結果 | 改善方向 |
|---|---|---|
| 底孔太小 | 扭矩過高、斷絲攻 | 依螺紋與材料查正確底孔 |
| 底孔太大 | 牙型不足 | 確認牙合率與底孔尺寸 |
| 盲孔深度不足 | 絲攻撞底或有效牙不足 | 預留鑽尖、導牙與切屑空間 |
| 通孔使用不適合的排屑方式 | 切屑堵塞 | 依通孔／盲孔選擇適合絲攻 |
| 成形絲攻沿用切削底孔 | 扭矩異常或牙型錯誤 | 依成形絲攻規格重新選底孔 |
| 沉頭角度不匹配 | 螺絲頭接觸不完整 | 依螺絲頭型選沉頭刀 |
| 只用螺絲試鎖檢驗 | 無法確認真正螺紋公差 | 使用GO / NO-GO等量規 |
✅ 螺絲孔加工重點總結
螺絲孔不是單純「鑽一個孔」。 真正的加工方式會依 通孔或盲孔、是否需要內螺紋、螺絲頭型、材料、有效牙深與裝配需求 決定。 如果要加工內螺紋， 最重要的基礎就是 先選對攻牙底孔，再選擇適合的絲攻或螺紋銑削方式， 最後再透過量規確認螺紋是否真正符合要求。
25. FAQ 螺絲孔加工常見問題
Q1：螺絲孔一定要攻牙嗎？
不一定。如果孔只是讓螺絲穿過，再由另一側螺帽鎖緊，通常只需要加工適當尺寸的通孔；只有需要螺絲直接鎖入工件時才需要內螺紋。
Q2：攻牙底孔為什麼比螺絲直徑小？
因為底孔必須保留一部分材料讓絲攻切削或成形出內螺紋。如果底孔直接等於螺紋公稱外徑，孔壁就沒有足夠材料形成完整牙型。
Q3：M6攻牙底孔一定是5 mm嗎？
M6 × 1.0一般切削攻牙常見底孔約5 mm，但若螺距、材料、牙合率或攻牙方式不同，底孔也可能改變。正式加工仍應依對應規格與刀具資料確認。
Q4：盲孔攻牙為什麼要鑽得比有效牙深更深？
因為孔底還需要容納鑽頭尖端、絲攻導牙段、不完全牙與切屑。如果孔深剛好等於有效牙深，絲攻可能還沒形成足夠完整螺紋就已經撞到底部。
Q5：沉頭孔和沉孔一樣嗎？
不一樣。Countersink沉頭孔是錐形結構，主要搭配沉頭螺絲；Counterbore沉孔則是圓柱形階級孔，常用來容納內六角圓柱頭等螺絲頭。
Q6：螺紋銑削和攻牙哪個比較好？
沒有絕對哪個比較好。一般規格大量加工時攻牙速度快；大直徑、特殊規格、高價工件或需要較高加工彈性時，螺紋銑削具有明顯優勢。
Q7：成形攻牙會產生切屑嗎？
正常成形攻牙主要利用材料塑性流動形成螺紋，因此不會像切削絲攻一樣產生切削屑，但需要材料具有適當延展性，且底孔尺寸必須正確。
Q8：為什麼不鏽鋼比較容易斷攻牙？
不鏽鋼通常韌性較高，部分材質也容易加工硬化，因此攻牙扭矩、刀具狀態、潤滑與排屑控制都更加重要。加工條件不良時會提高絲攻損壞風險。
Q9：螺絲鎖得進去就代表攻牙合格嗎？
不一定。實際螺絲只能確認基本裝配，無法完整判斷螺紋尺寸與公差是否符合規範。正式檢驗通常會使用螺紋塞規等量具。
Q10：底孔太大還能重新攻牙補救嗎？
要看底孔超差程度。如果剩餘材料不足，即使再次攻牙也無法恢復完整牙型。實務上可能需要改大一級螺紋、使用螺紋襯套或重新製作零件。
