🔩 都是車床夾頭，為什麼三爪一轉就自動定心，四爪卻要一爪一爪慢慢校正？
車床夾頭（Lathe Chuck）是安裝在主軸端，用來 夾持工件並帶動工件旋轉 的核心裝置。
它不只是「把工件夾緊」而已。夾頭的結構、夾爪形式、夾持位置與跳動狀態，都會影響 同心度、加工精度、表面品質、變形量與高速旋轉安全。
本篇將從三爪與四爪夾頭開始，進一步整理 軟爪、硬爪、液壓／氣壓動力夾頭、夾持力、跳動校正與實際選型， 幫助初學者看懂車床最重要的工件夾持系統。
車床夾頭全方位指南｜三爪、四爪、軟爪與動力夾頭完整解析
🔧 車床夾頭30秒快速看懂
- 三爪自定心夾頭：三個夾爪同步移動，圓棒裝夾速度快。

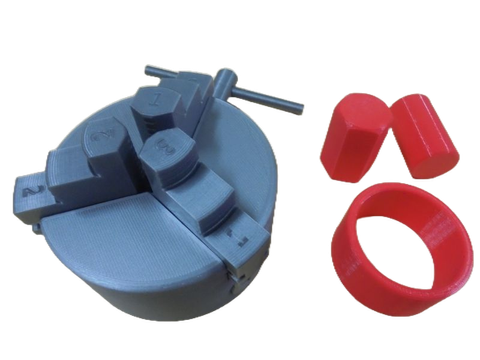

- 四爪獨立夾頭：四個夾爪可分別調整，可夾不規則件或刻意偏心加工。
- 硬爪：耐磨、通用性高，適合一般加工。
- 軟爪：可依工件尺寸現場搪削，提高包覆與重複夾持精度。
- 動力夾頭：常見於CNC車床，以液壓或氣壓方式快速夾持。
- 加工精度：不能只看夾頭本身，還要看主軸、背板、夾爪、夾持位置與工件狀態。
✔ 三爪自定心不代表每次都能得到零跳動
✔ 四爪比較慢，但可以把工件校正得非常接近旋轉中心
✔ 夾得越緊不一定越好，薄件可能被直接夾變形
✔ 工件伸出越長，越需要注意剛性與離心風險
✔ 高速旋轉時，夾爪伸出量與夾持力都必須特別注意
1. 影片教學：車床夾頭入門

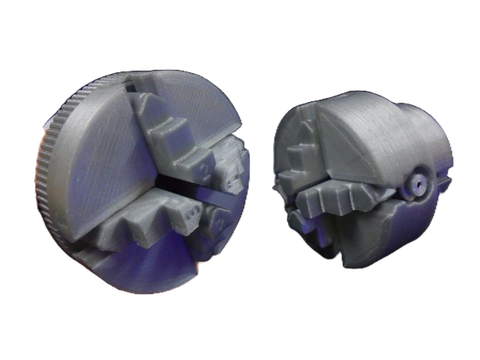

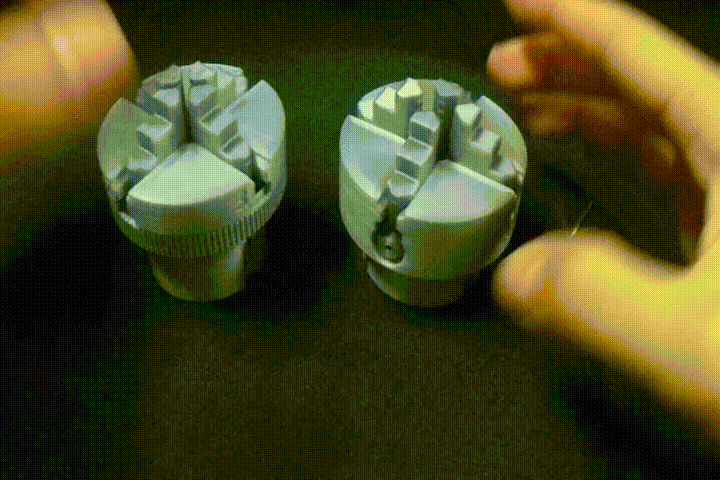

如果第一次接觸車床夾頭，可以先從FR工具人原本的影片了解三爪與四爪外觀及基本動作，再搭配本文理解夾持、校正與加工精度。
🎥 車床夾頭結構與操作入門
2. 車床夾頭是什麼？
車床與銑床最大的加工概念差異之一，在於車床通常是 工件旋轉、刀具進行切削。
因此工件必須可靠地安裝在主軸上，而夾頭就是最常見的工件夾持裝置之一。
- 將工件固定在主軸端。
- 把主軸旋轉動力傳遞給工件。
- 維持工件在加工中的位置。
- 抵抗切削過程產生的力。
- 依夾頭形式控制工件同心或偏心位置。

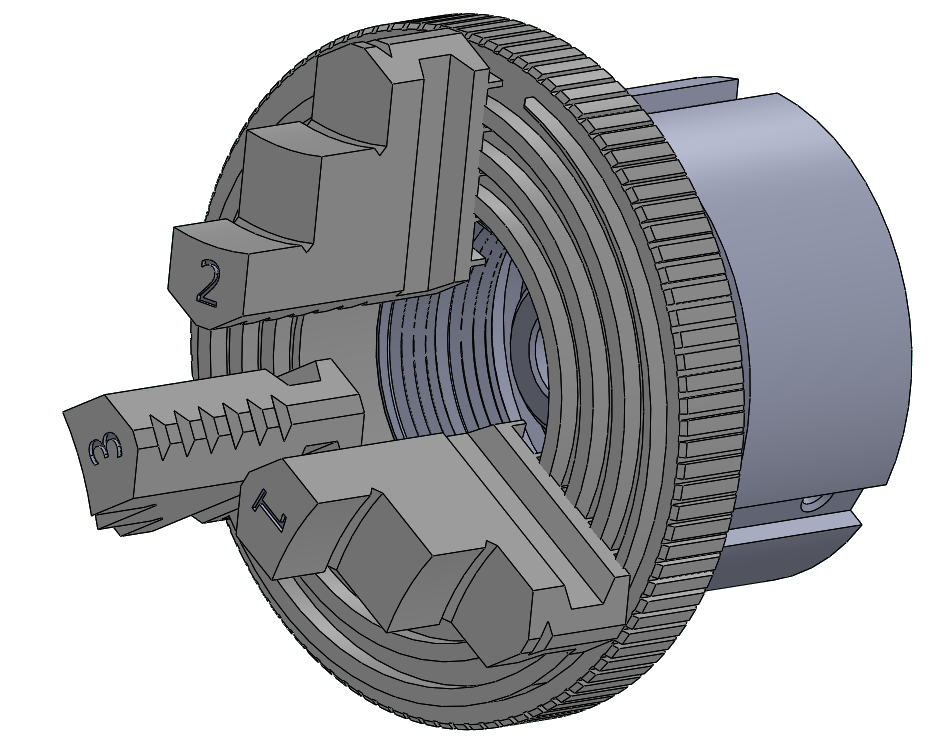

3. 車床夾頭有哪些主要結構？
不同夾頭內部結構不同，但傳統手動夾頭通常可以先從以下幾個部位理解。
| 部位 | 主要功能 |
|---|---|
| 夾頭本體 | 支撐夾爪與內部傳動機構，並與主軸端連接。 |
| 夾爪 Jaw | 直接接觸工件並提供夾持力。 |
| 夾頭扳手／驅動機構 | 輸入手動扭矩，控制夾爪移動。 |
| 渦卷盤 Scroll | 常見三爪自定心夾頭利用螺旋槽同步帶動多個夾爪。 |
| 背板／安裝介面 | 依車床主軸形式將夾頭固定至主軸端。 |

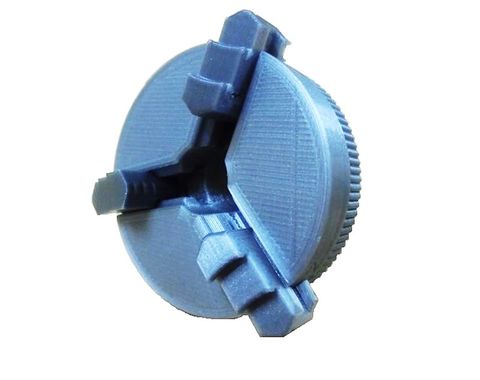

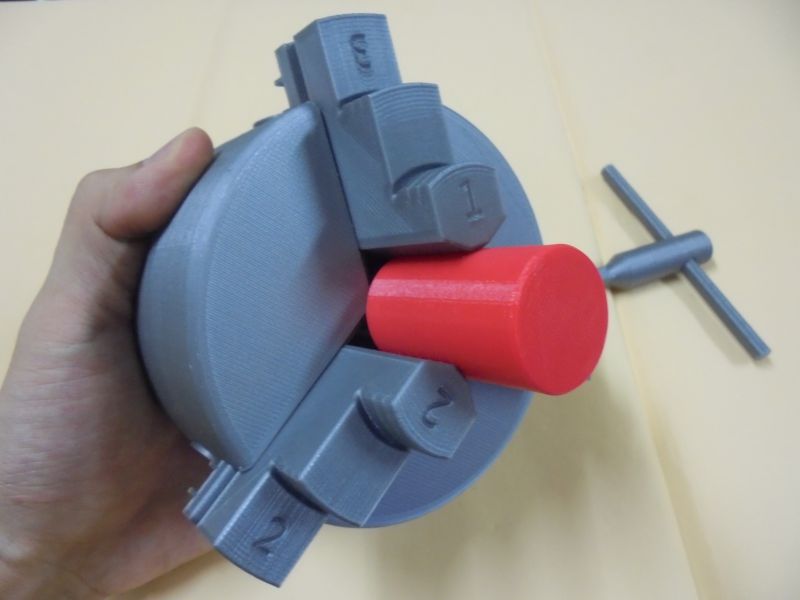

4. 三爪自定心夾頭｜最常見的車床夾頭
三爪夾頭（Three-Jaw Self-Centering Chuck）最重要的特色，就是三個夾爪可以 同步向中心靠近或向外張開。
因此圓棒放入夾頭後，不需要一爪一爪調整，就能快速將工件大致帶到主軸中心。
4.1 為什麼三爪可以自動定心？
傳統三爪自定心夾頭內部具有渦卷盤。當使用夾頭扳手轉動機構時，渦卷盤上的螺旋槽會同時帶動三個夾爪移動。
4.2 適合哪些工件？
- 圓棒。
- 圓管。
- 六角棒。
- 一般對稱旋轉工件。
4.3 三爪最大的優點
- 裝夾速度快。
- 操作簡單。
- 適合一般車削。
- 適合重複加工相似工件。
4.4 三爪最大的限制
因為三個夾爪依靠同一套渦卷盤同步移動，機構磨耗、夾爪與渦卷盤誤差都可能反映在工件跳動上。

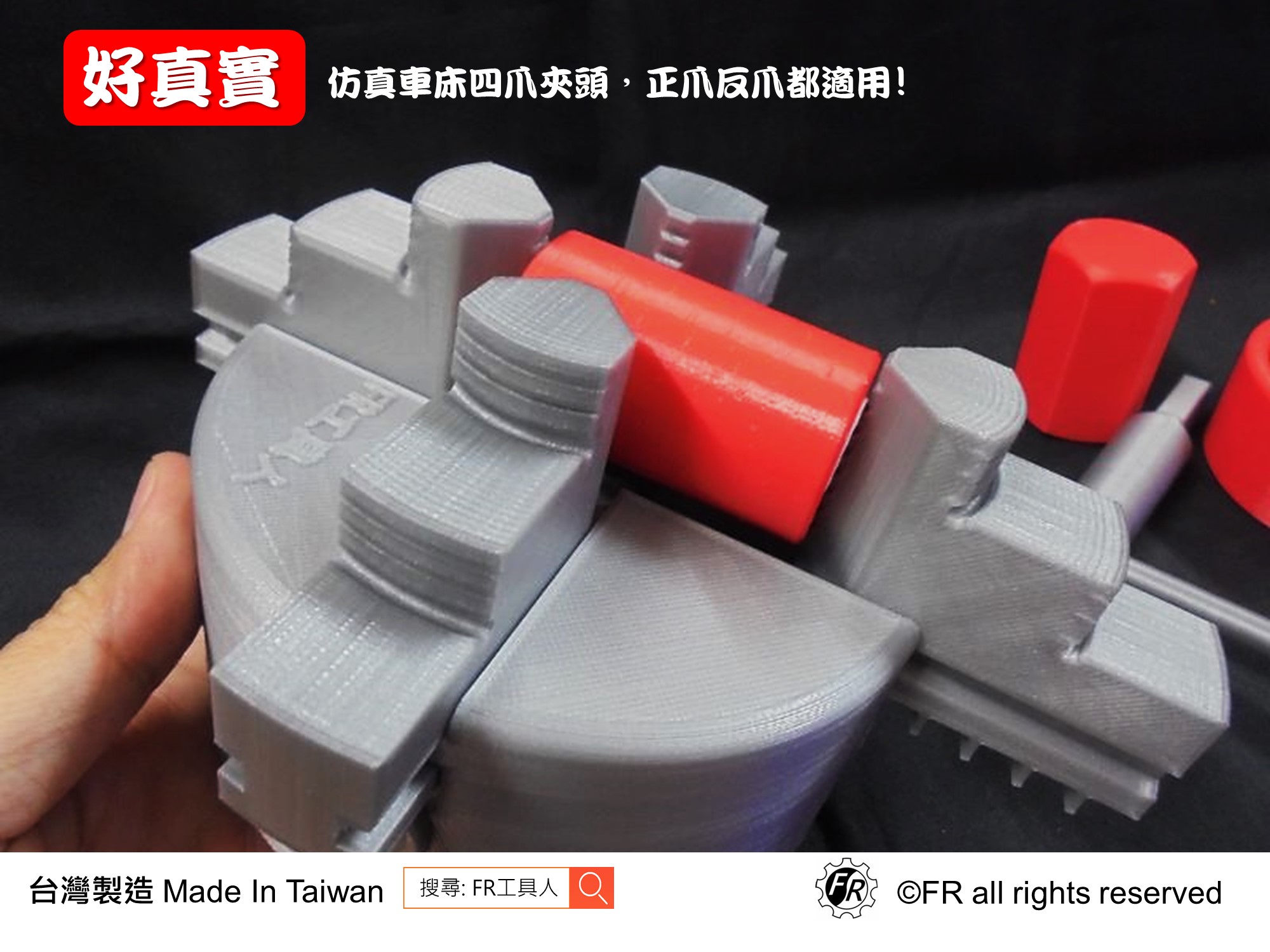

5. 四爪獨立夾頭｜每一爪都能獨立調整
四爪獨立夾頭（Four-Jaw Independent Chuck）最大的特色，是四個夾爪 各自擁有獨立調整機構。
因此工件放入後不會自動跑到中心，需要操作者搭配量表逐步調整。
5.1 四爪的優點
- 可以夾持方形工件。
- 可以夾持不規則工件。
- 可以利用量表精細校正中心。
- 可以刻意讓工件偏心，進行偏心車削。
- 調整自由度高。
5.2 四爪的缺點
- 裝夾速度較慢。
- 需要一定校正經驗。
- 每次換工件通常都需要重新找正。
而是四個夾爪可以獨立控制，所以工件的位置不是由夾頭自動決定，而是由操作者自己校正。
6. 三爪與四爪夾頭怎麼選？
| 比較 | 三爪自定心 | 四爪獨立 |
|---|---|---|
| 夾爪動作 | 同步 | 各自獨立 |
| 裝夾速度 | 快 | 較慢 |
| 圓棒加工 | 非常方便 | 可以，但需校正 |
| 方形／不規則件 | 受限 | 較適合 |
| 精細找正 | 能力有限 | 可搭量表校正 |
| 偏心加工 | 不方便 | 可刻意偏心 |
| 一般用途 | 日常快速加工 | 特殊夾持與精細校正 |
7. 內爪、外爪、硬爪與軟爪差在哪？
7.1 內爪
常用於從工件外側向內夾持，例如圓棒與一般軸類零件。
7.2 外爪
可讓夾持範圍向外延伸，常見於較大直徑工件或依夾頭結構從特定位置進行夾持。
7.3 硬爪 Hard Jaw
硬爪通常經過硬化處理，耐磨性高，適合一般日常加工與不同尺寸工件。
7.4 軟爪 Soft Jaw
軟爪可依實際工件尺寸，在安裝於夾頭後進行車削／搪削，使夾持面形成與工件接近的圓弧。
因此可以提高：
- 夾持接觸面積。
- 重複裝夾一致性。
- 薄壁件夾持表現。
- 量產加工穩定性。
8. 液壓／氣壓動力夾頭｜CNC車床常見
CNC車床需要快速、穩定且能反覆夾持，因此常使用 Power Chuck 動力夾頭。
系統可利用液壓或氣壓缸，透過拉管、楔形機構或其他傳動方式控制夾爪開合。
8.1 優點
- 夾持速度快。
- 適合大量生產。
- 夾持力容易控制與重複。
- 可搭配機械手、自動送料與棒材送料系統。
- 常與軟爪搭配進行量產加工。
8.2 液壓與氣壓概念
- 液壓：常見於需要較大且穩定夾持力的CNC車床。
- 氣壓：可用於部分快速夾持或特定輕負荷設備。
9. 其他特殊夾持方式
9.1 夾頭筒 Collet Chuck
夾頭筒利用具有彈性的筒狀結構均勻收縮，夾持圓棒或固定尺寸工件。
它常具有：
- 較均勻的圓周夾持。
- 適合棒材與小徑工件。
- 快速裝夾。
- 適合重複量產。
9.2 膨脹式心軸／內徑夾持
如果外徑需要完整加工，可以利用工件內孔進行膨脹夾持，讓外圓保留完整加工空間。
9.3 面盤 Faceplate
大型、不規則或難以使用一般夾頭夾持的工件，可使用面盤搭配壓板、螺栓或特殊治具固定。
9.4 真空夾持
部分薄片、盤形或特殊精密工件，可利用真空治具形成面積式吸附。
但真空夾持能承受的切削力與高速旋轉條件需特別評估，它並不是一般車床重切削的主要通用夾持方式。
10. 什麼是車床夾頭跳動？
如果夾住一根理想圓棒，使用量表接觸工件外圓後旋轉主軸，量表指針如果來回擺動，就表示量測位置相對旋轉中心存在 徑向跳動（Radial Runout）。
10.1 跳動可能從哪裡來？
- 工件本身不圓。
- 夾爪磨耗。
- 渦卷盤磨耗。
- 夾頭本體誤差。
- 夾頭與背板安裝偏差。
- 主軸端跳動。
- 工件夾持面有毛刺或異物。
工件 → 夾爪 → 夾頭 → 背板 → 主軸
任何一層的誤差，都可能反映到最後量表讀值。
11. 四爪夾頭如何校正工件？
四爪校正最常搭配量表進行。
- 先將工件大致夾在中心。
- 將量表接觸工件外圓。
- 慢慢轉動主軸觀察高點與低點。
- 調整相對方向的兩個夾爪。
- 再次旋轉確認。
- 逐步縮小量表擺動範圍。
- 最後確認四爪都有足夠夾持力。
12. 軟爪為什麼可以提高重複夾持精度？
軟爪通常會在夾頭上保持一定的預載狀態，再把夾持面車削成接近工件直徑的尺寸。
因此真正夾工件時，夾爪會在接近製作軟爪時的位置工作。
12.1 軟爪的優勢
- 接觸面積大。
- 夾持壓力分布較平均。
- 適合薄壁件。
- 適合重複量產。
- 可以製作特殊形狀。
12.2 軟爪也不是永遠準
如果換到完全不同直徑、夾爪位置改變很多、軟爪磨耗，或拆裝後重新組合，重複精度仍可能改變。
13. 車床夾持力怎麼判斷？
夾持力必須足以抵抗加工時的切削力與離心影響，但不能大到讓工件變形。
13.1 需要考慮哪些因素？
- 工件直徑。
- 工件材質。
- 夾持長度。
- 切削深度。
- 進給量。
- 轉速。
- 刀具切削力。
- 夾爪與工件摩擦。
- 工件是否薄壁。
14. 薄壁工件為什麼容易被夾變形？
三爪或四爪夾頭的夾持力集中在幾個有限的接觸區域。
如果工件壁厚很薄，夾緊時可能先被壓成輕微橢圓或其他形狀。
這時候即使加工時尺寸看起來正確，鬆開夾頭後工件回彈，尺寸就可能發生變化。
14.1 改善方向
- 降低不必要的夾持力。
- 使用軟爪增加包覆面積。
- 增加夾持長度。
- 使用內撐治具或膨脹式心軸。
- 改變加工順序。
15. 工件伸出長度為什麼這麼重要？
工件伸出夾頭越長，切削位置離支撐位置越遠，工件越容易受到切削力產生彎曲與振動。
15.1 伸出過長可能造成
- 振刀。
- 尺寸不穩定。
- 表面粗糙。
- 工件彎曲。
- 夾持失效風險增加。
在不干涉刀具與加工範圍的前提下，讓工件盡量靠近夾頭支撐。
較長軸件則可搭配尾座頂心、中心架或跟刀架等支撐方式。
16. 車床夾頭高速旋轉要注意什麼？
夾頭與夾爪都會跟著主軸高速旋轉，因此轉速提高時，夾爪本身也受到離心作用。
16.1 轉速越高，夾持力可能發生變化
特別是動力夾頭，高速時需要依夾頭製造商規格評估動態夾持力，而不能只依靜止時的夾持力判斷。
16.2 夾爪伸出太多
夾爪向外伸出越多，旋轉半徑越大，高速時產生的離心影響也越值得注意。
16.3 工件偏心
利用四爪做偏心加工時，整體質量分布可能失衡，因此通常需要降低轉速並確認設備狀態。
17. 車床夾頭如何選型？
選夾頭不能只問「三爪還是四爪」，而應先看實際加工需求。
- 確認工件外型：圓、六角、方形、不規則或薄壁。
- 確認工件直徑：是否在夾頭安全夾持範圍內。
- 確認工件長度：是否需要尾座或中心架支撐。
- 確認加工精度：一般粗加工或高重複精度。
- 確認生產數量：單件、少量還是量產。
- 確認是否需要偏心加工。
- 確認工件是否容易變形。
- 確認主軸與夾頭安裝介面。
- 確認最高加工轉速。
- 最後決定三爪、四爪、筒夾、軟爪或動力夾頭。
| 需求 | 優先評估方式 |
|---|---|
| 一般圓棒快速加工 | 三爪自定心夾頭 |
| 不規則／方形工件 | 四爪獨立夾頭 |
| 需要精細找正 | 四爪＋量表 |
| 大量CNC生產 | 動力夾頭＋軟爪 |
| 小直徑棒料量產 | Collet筒夾 |
| 薄壁環件 | 軟爪、膨脹心軸或特殊治具 |
| 偏心加工 | 四爪獨立夾頭 |
18. 車床夾頭保養與清潔
車床加工會產生大量切屑與切削液，如果進入夾爪滑動位置或內部傳動機構，可能造成磨耗與動作不順。
- 清除切屑：避免金屬屑卡在夾爪齒條與滑槽。
- 保持夾持面乾淨：工件與夾爪之間不要夾到切屑。
- 依製造商規範潤滑：避免過度缺油或不適合的潤滑方式。
- 檢查夾爪磨耗：異常磨耗可能增加工件跳動。
- 檢查夾頭固定：確認主軸連接位置無鬆動。
- 動力夾頭確認液壓／氣壓系統：確保作動與夾持壓力正常。
19. 車床夾頭安全注意事項
- 夾頭扳手用完立即取下。
- 啟動前確認工件已可靠夾緊。
- 確認夾爪沒有超出允許夾持範圍。
- 避免工件不必要地伸出過長。
- 偏心工件與大型工件應降低轉速。
- 不要用手接觸旋轉中的工件或夾頭。
- 不要用手直接清除旋轉中的切屑。
- 遵守夾頭與車床原廠最高轉速規範。
20. 車床夾頭常見工業應用
| 加工 | 常見夾持方式 |
|---|---|
| 一般軸類零件 | 三爪夾頭、筒夾 |
| 套筒／環形零件 | 三爪、軟爪、內撐治具 |
| 方形與鑄件 | 四爪獨立夾頭 |
| 偏心軸 | 四爪獨立夾頭 |
| CNC量產零件 | 液壓動力夾頭＋軟爪 |
| 棒材連續加工 | 筒夾、動力夾頭＋棒材送料 |
✅ 車床夾頭重點總結
三爪夾頭的核心優勢是 快速自定心； 四爪夾頭的核心優勢則是 每一爪都能獨立控制工件位置。 如果進一步加入軟爪、筒夾與液壓動力夾頭，就能依一般加工、精密找正、薄壁件與大量生產建立不同的夾持方案。真正穩定的車削，不只需要好夾頭，也必須同時控制跳動、夾持力、工件伸出、轉速與加工負荷。
21. FAQ 車床夾頭常見問題
Q1：三爪夾頭和四爪夾頭差在哪？
三爪自定心夾頭的三個夾爪同步移動，適合快速夾持圓棒；四爪獨立夾頭的每個夾爪都能分別調整，可夾不規則工件、精細找正或進行偏心加工。
Q2：三爪夾頭為什麼可以自動定心？
常見三爪自定心夾頭利用內部渦卷盤的螺旋槽，同時帶動三個夾爪向內或向外移動，因此能快速將圓形工件帶到接近主軸中心的位置。
Q3：三爪夾頭會有跳動嗎？
會。夾爪、渦卷盤、夾頭本體、背板、主軸與工件本身的誤差都可能造成跳動，因此自定心不等於零跳動。
Q4：四爪夾頭可以比三爪更準嗎？
四爪獨立夾頭可利用量表逐步調整每個夾爪，因此在操作者正確校正下，可以將特定工件調整到非常接近旋轉中心，但所需時間較長。
Q5：車床軟爪是什麼？
軟爪是可依工件尺寸加工夾持面的夾爪。通常會在實際裝夾狀態下將夾持面搪削成接近工件尺寸，以提高接觸面積與重複裝夾一致性。
Q6：硬爪和軟爪哪個比較好？
沒有絕對好壞。硬爪耐磨且通用，適合一般加工；軟爪可依工件加工形狀，適合重複量產、精度要求較高或容易變形的工件。
Q7：車床工件夾越緊越好嗎？
不是。夾持力必須足以抵抗切削力，但過大的夾持力可能讓薄管、薄環或精密工件變形，甚至在表面留下夾痕。
Q8：為什麼工件不能伸出夾頭太長？
伸出越長，切削位置離支撐越遠，工件越容易產生彎曲、振刀與尺寸誤差，也會增加夾持失效風險。
Q9：CNC車床為什麼常用液壓夾頭？
液壓動力夾頭可以快速、穩定並重複控制夾持，適合搭配CNC自動循環、機械手與棒材送料系統進行大量生產。
Q10：車床夾頭扳手可以留在夾頭上嗎？
不可以。調整完成後應立即取下夾頭扳手，避免啟動主軸時扳手被高速甩出造成嚴重危險。
