📏 量表指針動了0.02 mm，代表工件真的歪了0.02 mm嗎？
不一定。 量表最重要的觀念，是它主要用來觀察 接觸點相對於基準位置的微小位移變化， 而不是像游標卡尺一樣直接告訴你工件的完整尺寸。
在車床、銑床、治具校正、機械裝配與設備維修現場， 百分表、千分表與槓桿表經常被用來檢查 跳動、平行度、位置差、端面變化與找正狀態。
本篇將從量表的工作原理開始，帶你看懂 百分表、千分表、柱塞式量表與槓桿表的差別， 並透過實際車床與銑床案例說明正確使用方式。
量表完整指南｜百分表、千分表、槓桿表原理與車銑床應用
🔍 30秒先看懂量表
- 量表主要量相對變化：先建立基準，再觀察偏移量。
- 百分表：常見最小讀值0.01 mm，適合一般校正與加工。
- 千分表：可見0.001 mm等級產品，適合觀察更細微位移。
- 柱塞式量表：測桿直線伸縮，適合一般直線位移與跳動量測。
- 槓桿表：測針擺動，適合狹窄位置、側向接觸與精細找正。
- 最重要：量表架、接觸角度、預壓、工件與基準面都會影響結果。
✔ 指針跳動不代表量表壞掉
✔ 歸零只是建立比較基準，不會消除機械誤差
✔ 0.001 mm刻度不代表所有情況都能量得比0.01 mm更準
✔ 徑向跳動不應直接等同於「同心度」
✔ 表架不穩，再好的量表也會得到不可靠的結果
1. 影片教學：百分表、千分表與槓桿表
量表的讀值與操作非常適合搭配實際畫面理解。 如果第一次使用，可以先觀看FR工具人原本的影片，再回到本文對照量表原理與車銑床實際案例。
🎥 百分表、千分表、槓桿表與分厘式量表
2. 量表的基本原理
量表的核心功能，是把 非常微小的機械位移放大成容易觀察的指針變化。
以常見柱塞式百分表為例，測頭受到工件推動後，測桿產生直線位移，再透過內部齒輪與機構放大，最後轉換成表盤上的指針旋轉。
2.1 量表適合觀察什麼？
- 位置變化。
- 徑向跳動。
- 端面跳動。
- 基準面高度差。
- 虎鉗與導軌相對平行狀態。
- 機械組裝與找正時的偏移量。
3. 為什麼說量表量的是相對變化？
假設將量表接觸一個平面，先把現在的位置設定成0。
接著移動工作台，如果指針轉到 +0.03 mm，真正代表的是：
因此量表最重要的概念並不是「零」，而是 基準與比較。
3.1 歸零不代表零誤差
旋轉錶圈將指針設定成0，只是方便讀取後續偏移。 如果量表架歪了、基準面本身不正、工件有毛刺，這些問題不會因為指針歸零而消失。
4. 百分表與千分表差在哪？
台灣機械現場常用「百分表」、「千分表」來區分不同最小讀值的量表。
| 類型 | 常見最小讀值 | 常見特性 | 適合用途 |
|---|---|---|---|
| 百分表 | 0.01 mm | 量程通常較大、讀值容易觀察 | 一般加工、機械找正、跳動檢查 |
| 千分表 | 可見0.001 mm等級 | 可觀察較細微變化，量程依型號而異 | 精密校正、細微跳動與位置變化 |
4.1 千分表一定比較好嗎？
不一定。
如果工件本身的變化量有數個毫米，使用量程很小的高解析量表反而可能容易超出工作範圍。
而且解析度越細，環境震動、量表架變形、表面粗糙度與人為操作都更容易被顯示出來。
5. 柱塞式／分厘式量表有什麼特性？
一般常見圓形錶盤、測桿上下伸縮的形式，可視為 柱塞式量表（Plunger Type Dial Indicator）。
在部分機械現場，也會依習慣稱為分厘式量表、百分表或千分表，實際仍應以量表的 最小讀值與結構 判斷。
5.1 柱塞式量表適合
- 直線位移比較。
- 外圓徑向跳動。
- 端面跳動。
- 平台高度差。
- 治具位置比較。
5.2 優點
- 讀值直觀。
- 工作行程通常比槓桿表大。
- 用途廣泛。
- 容易搭配磁性表座。
6. 槓桿表怎麼使用？
槓桿表（Dial Test Indicator）不是利用測桿上下伸縮，而是利用細長測針產生角度擺動，再透過內部機構放大成指針變化。
6.1 槓桿表的優勢
- 測頭體積小。
- 容易深入內孔或狹窄位置。
- 適合側向接觸。
- 常用於虎鉗找正與精密校正。
- 可搭配主軸旋轉進行孔或基準位置找正。
6.2 槓桿表不能硬壓
槓桿表的測針工作角度與有效行程有限。 如果直接把測針壓到極限，可能超出量程，甚至造成錯誤讀值或機構受損。
7. 什麼是量表預壓？
量表測頭通常不能只是「剛好碰到」工件就直接使用。
實際操作時，通常會讓測頭先進入一定工作行程，建立 預壓（Preload）， 再設定基準。
7.1 為什麼需要預壓？
- 讓測頭穩定保持與工件接觸。
- 保留向正、負方向觀察變化的空間。
- 避免工件稍微離開就失去接觸。
固定量表 → 接觸工件 → 建立適當預壓 → 設定基準／歸零 → 開始比較
8. 量表為什麼要歸零？
歸零是為了讓後續變化更容易判讀。
例如量測虎鉗固定鉗口與X軸的相對平行狀態，可以先在鉗口一端設定為0，再移動工作台到另一端。
如果另一端讀值為 +0.03 mm，就表示兩個位置之間存在約0.03 mm的相對高度／位置變化。
9. 量表數值怎麼判讀？
量表表盤通常會標示每一小格代表的位移量。
以一只 0.01 mm／格 的百分表為例：
5小格 = 0.05 mm
10小格 = 0.10 mm
若是0.001 mm／格的千分表，則每一小格代表0.001 mm。
9.1 還要注意大指針轉了幾圈
部分柱塞式量表除了大指針之外，還有小表盤用來記錄大指針轉動圈數。 若忽略圈數，可能把1.20 mm誤讀成0.20 mm。
10. 量表怎麼看跳動量？
車床與旋轉零件量測中，最常見的方法之一，就是讓量表接觸工件並慢慢旋轉工件。
記錄一圈之中的 最大值與最小值， 兩者差值就是該量測位置觀察到的總指示變化。
10.1 範例
如果量表旋轉一圈：
- 最大值：+0.03 mm
- 最小值：-0.01 mm
因此這個量測位置一圈內觀察到的總變化量約為0.04 mm。

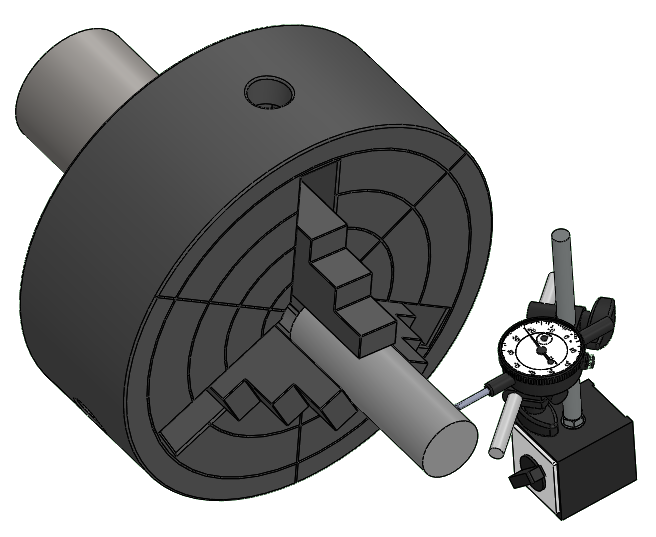

11. 車床實際應用｜夾頭、工件與端面跳動
11.1 檢查工件外圓跳動
- 將量表固定在穩定位置。
- 測頭垂直接觸或依量表要求接觸工件外圓。
- 建立適當預壓。
- 緩慢旋轉主軸一圈。
- 觀察最大與最小讀值。
11.2 四爪夾頭找正
四爪獨立夾頭可利用量表觀察工件高低點，再調整相對兩個夾爪，逐步讓量表擺動範圍縮小。
11.3 三爪夾頭可以校正嗎？
一般三爪自定心夾頭無法像四爪一樣單獨調整每一爪。 如果跳動過大，應檢查：
- 工件表面。
- 夾爪清潔與磨耗。
- 渦卷盤。
- 夾頭本體。
- 背板。
- 主軸端。
11.4 端面跳動
將量表測頭接觸工件端面，再旋轉工件，可以觀察端面相對旋轉軸的變化。

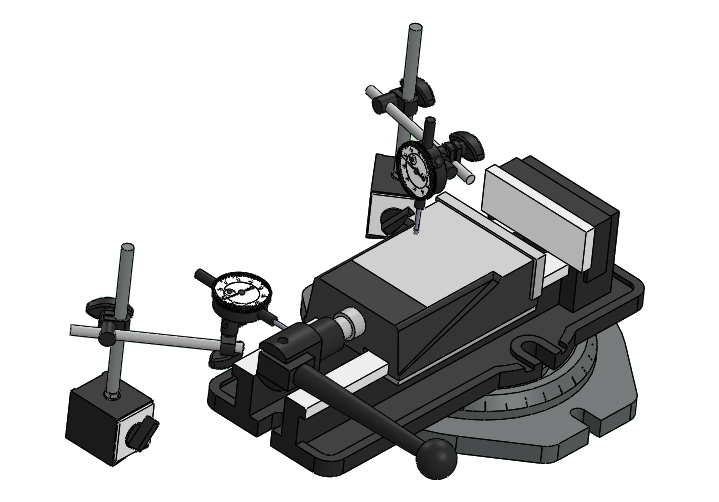

12. 銑床實際應用｜虎鉗找正與基準校正
12.1 虎鉗固定鉗口找正
這是銑床最經典的量表應用之一。
- 將量表固定在主軸或穩定位置。
- 測頭接觸虎鉗固定鉗口基準面。
- 工作台移到一端並建立基準。
- 沿X方向緩慢移動工作台。
- 觀察量表讀值變化。
- 輕微調整虎鉗角度。
- 重複量測直到兩端差值符合需求。
12.2 校正工件基準面
大型工件、治具或長條工件固定後，也可以用量表沿基準面移動，觀察相對位置是否產生變化。
12.3 檢查主軸與工作台相對幾何狀態
依機台結構與檢查目的，可利用量表搭配主軸旋轉掃表，比較工作台不同位置的高度變化。
但這類幾何校正應依機台型式與正確檢驗方法進行，不能只靠單一讀值直接判定「Z軸垂直度」。
13. 量表接觸角度為什麼重要？
量表只有在測頭的運動方向與真正想量的位移方向一致時，讀值才最容易正確解讀。
13.1 柱塞式量表
測桿應盡可能沿著實際位移方向工作。 如果測桿明顯傾斜，讀到的位移就可能比真正位移小。
13.2 槓桿表
槓桿式測針的角度尤其重要。 若使用角度偏離適當範圍，可能產生角度造成的比例誤差。
14. 為什麼量表架會影響量測結果？
量表本身可能非常精細，但它測到的其實是 量表測頭與量表固定基準之間的相對變化。
如果磁性表座、支架或延長桿自己在變形，量表同樣會把這些變化顯示出來。
14.1 表架太長
支架伸得越長，通常越容易受到震動與彈性變形影響。
14.2 磁性底座沒有固定好
底座表面有切屑、油污或吸附面積不足，都可能讓整個量表系統產生微動。
14.3 高解析量表更容易看到環境變化
當解析度提升到0.001 mm等級時，手碰機台、附近設備震動甚至支架彈性都更容易反映在指針上。
短一點 → 粗一點 → 固定面乾淨 → 鎖緊 → 避免不必要的延長
15. 量表常見量測錯誤
| 錯誤 | 可能造成 | 改善方式 |
|---|---|---|
| 沒有預壓 | 測頭容易失去接觸 | 建立適當工作行程 |
| 表架不穩 | 指針無故跳動 | 縮短支架並重新固定 |
| 測頭角度不對 | 產生比例誤差 | 依實際位移方向調整 |
| 超出量表行程 | 失去正確讀值甚至損傷 | 先確認量程與預估變化量 |
| 接觸面有切屑 | 局部讀值突然變化 | 清潔工件與測頭 |
| 工件轉動太快 | 指針劇烈擺動、難以觀察 | 手動或低速穩定旋轉 |
| 把跳動直接當幾何公差 | 錯誤判斷同心、圓度或垂直度 | 先確認基準與真正量測項目 |
| 只看一個位置 | 忽略工件彎曲或角度誤差 | 依需求量測多個位置 |
16. 百分表、千分表、槓桿表怎麼選？
選量表以前，先不要看價格與解析度，先問自己三件事：
- 我要觀察多大的位移？
- 需要多細的解析度？
- 測頭能不能方便碰到量測位置？
| 需求 | 可優先選擇 |
|---|---|
| 一般車床跳動檢查 | 0.01 mm柱塞式百分表 |
| 一般虎鉗找正 | 百分表或槓桿表 |
| 狹窄位置 | 槓桿表 |
| 精細四爪找正 | 高解析百分／千分表或槓桿表 |
| 較大位移比較 | 量程較大的柱塞式量表 |
| 微小變化觀察 | 依需求選0.001 mm等級量表 |
17. 量表保養與使用前檢查
- 測頭保持乾淨：避免切屑與污垢影響接觸。
- 測桿動作順暢：上下移動後應能正常回復。
- 避免撞擊：量表內部屬於精密放大機構。
- 避免超量程：不要強行壓到底。
- 使用後收回盒內：降低灰塵、油污與碰撞風險。
- 正式品質檢驗：應依量測管理制度定期校正。
✅ 量表使用重點總結
量表真正的價值不在於「表有多精密」，而在於 基準是否正確、表架是否穩定、測頭方向是否合理，以及操作者知道自己正在量什麼。 百分表適合一般加工與找正；千分表適合觀察更細微變化；槓桿表則在狹窄位置與精細找正上非常實用。 只要先建立正確的相對量測觀念，再理解預壓、歸零與最大最小值的意義，就能避免大部分量表誤判。
18. FAQ 量表常見問題
Q1：百分表是用來量什麼的？
百分表主要用來觀察工件或機械位置相對於基準的微小變化，常見用途包括徑向跳動、端面跳動、虎鉗找正、平面高度差與機械裝配校正。
Q2：百分表和千分表差在哪？
現場常用名稱主要反映最小讀值差異，百分表常見為0.01 mm，千分表可見0.001 mm等級；實際量程與準確度仍應以各型號規格為準。
Q3：槓桿表和百分表差在哪？
常見柱塞式百分表利用直線伸縮測桿量測；槓桿表則利用測針擺動，較容易進入狹窄位置，也常用於側向與精密找正。
Q4：量表一定要歸零嗎？
不一定，但歸零可以讓相對變化更容易觀察。真正重要的是建立明確的起始基準，再比較其他位置的讀值。
Q5：量表為什麼需要預壓？
預壓可以讓測頭穩定接觸工件，並在工作行程內保留一定正負方向變化空間，避免工件稍微移動就失去接觸。
Q6：量表跳0.02 mm代表同心度0.02 mm嗎？
不一定。徑向量表讀值可能同時受到偏心、圓度、夾持、主軸與工件本身影響，不能直接把所有跳動數值等同於幾何公差中的同心度。
Q7：量表怎麼計算工件跳動？
讓工件完整旋轉一圈，記錄最大與最小讀值，兩者相減可得到該量測位置觀察到的總指示變化。
Q8：千分表一定比百分表準嗎？
不一定。較小的最小讀值代表可以顯示更細微的變化，但實際準確度還會受到量表規格、表架、接觸方式、環境與校正狀態影響。
Q9：為什麼量表指針一直抖？
可能來自機台震動、磁性表座不穩、支架過長、接觸面粗糙、工件旋轉或量表解析度較高。應逐一排除量測系統中的不穩定來源。
Q10：車床三爪夾頭可以用量表校正嗎？
可以用量表檢查工件跳動，但一般三爪自定心夾頭的夾爪同步移動，無法像四爪獨立夾頭一樣逐爪調整工件中心。跳動異常時應進一步檢查工件、夾爪、夾頭與主軸系統。
