📏 英制游標卡尺明明也是卡尺，為什麼一看到 .025、.050、.075 就突然不會讀了？
英制游標卡尺（Inch Vernier Caliper）和公制游標卡尺的量測原理其實完全相同， 真正不同的是 本尺刻度、副尺最小讀值，以及英吋小數的表示方式。
常見英制游標卡尺可讀到 0.001 inch（千分之一英吋）， 但要正確讀值，不能直接把副尺數字當成小數點後的數字，而是要先讀本尺，再找副尺對齊線。
本篇將從本尺、副尺開始拆解，教你一步步讀出英制游標卡尺數值，並整理實際量測、零點、視差、量測力與工業應用注意事項。
英制游標卡尺怎麼看？本尺、副尺與0.001英吋讀值完整教學
📌 英制游標卡尺3步驟快速讀值
- 先看副尺0線越過本尺哪一格，得到本尺基本值。
- 再找副尺哪一條線與本尺刻線最準確重合。
- 本尺值＋副尺值，得到最後英吋尺寸。
✔ 0.001" 是千分之一英吋，不是0.001 mm
✔ 副尺數字不能直接當最後讀值
✔ 本尺每一小格是多少，要先確認自己的卡尺規格
✔ 游標卡尺的「最小讀值」不等於任何情況都能保證同等量測準確度
1. 影片教學與章節導覽
如果第一次接觸英制游標卡尺，建議先搭配影片觀看刻線實際移動方式，再回到本文對照本尺與副尺的讀值邏輯。

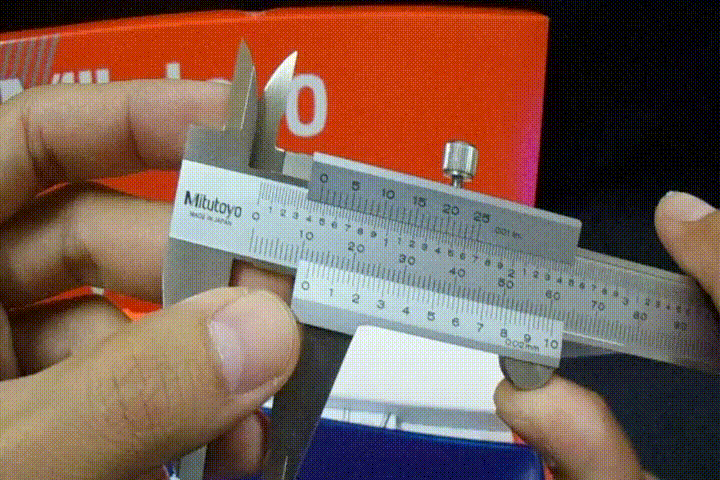

🎥 英制游標卡尺操作教學
⏱ 影片章節
- 00:00 開頭
- 00:20 前言
- 01:24 學習須知
- 02:57 本尺刻度看法
- 10:18 副尺刻度看法
- 16:19 實際量測解析
- 21:54 總結
2. 英制游標卡尺是什麼？
游標卡尺（Vernier Caliper）是一種利用 本尺（Main Scale）＋副尺／游標尺（Vernier Scale） 共同讀值的精密量測工具。
它可以量測外徑、內徑、階差與深度，比一般直尺能取得更細的尺寸讀值。
英制游標卡尺的基本原理和公制完全相同，只是刻度以 inch（英吋） 為單位。
- 英制螺絲與螺帽尺寸確認。
- 美規機械零件量測。
- 車床、銑床與CNC加工尺寸確認。
- 軸、孔、板厚與階差量測。
- 維修進口設備時確認未知零件尺寸。

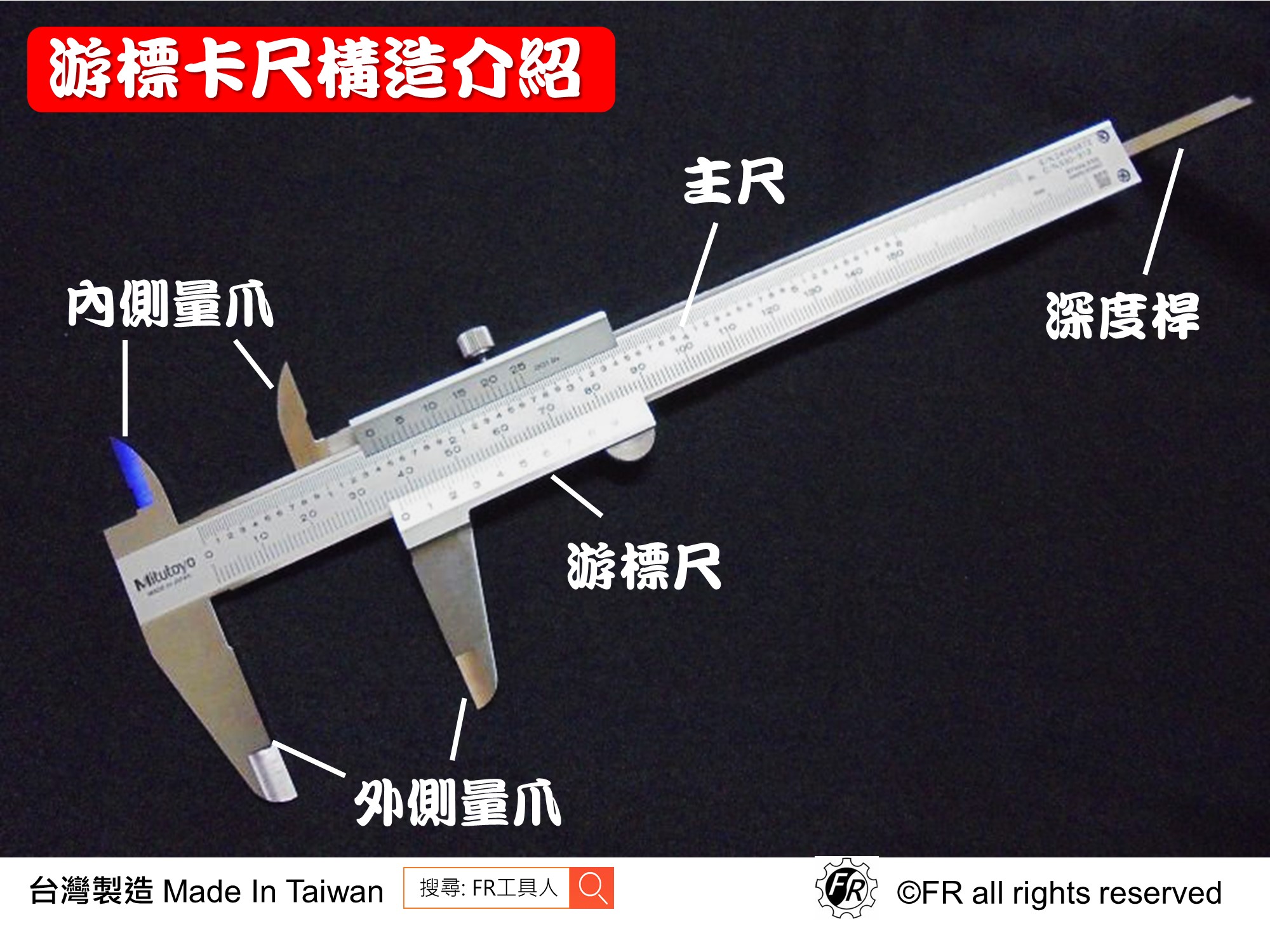

3. 游標卡尺有哪些結構？
| 結構 | 主要功能 |
|---|---|
| 外測量爪 | 量測軸徑、板厚與外部尺寸。 |
| 內測量爪 | 量測孔徑與內部寬度。 |
| 主尺 | 提供主要尺寸範圍與基本刻度。 |
| 副尺／游標尺 | 用來讀取本尺刻度之間更細的尺寸。 |
| 深度尺 | 量測孔深、槽深或階差。 |
| 固定螺絲 | 固定滑尺位置，方便讀值或比較尺寸。 |
4. 英吋、小數英吋與mil是什麼？
英制卡尺常使用小數英吋表示，而不是1/8、1/16這種分數尺寸。
| 數值 | 意義 |
|---|---|
| 1.000" | 1英吋 |
| 0.100" | 十分之一英吋 |
| 0.010" | 百分之一英吋 |
| 0.001" | 千分之一英吋，也常稱1 mil |
1 inch = 25.4 mm
0.001 inch = 0.0254 mm
5. 英制游標卡尺本尺怎麼看？
英制游標卡尺最容易卡住初學者的地方，就是本尺不像一般公制卡尺直接看到1 mm一格。
常見0.001"英制游標卡尺的本尺，可以把1英吋分成數個主要區段，再細分成較小刻度。
5.1 先看副尺0線的位置
讀值時，不是看滑尺最右側，也不是看量爪位置，而是以 副尺的0刻線 作為讀值基準。
先找出副尺0線已經越過本尺的最後一條刻線，把這個數值記下來。
6. 英制游標卡尺副尺怎麼看？
讀完本尺之後，剩下不足一個本尺小格的尺寸，就需要利用副尺判斷。
做法是觀察副尺上所有刻線，找出 哪一條與本尺刻線最準確重合。
如果卡尺最小讀值為0.001"，副尺相對應的格數就代表千分之一英吋的補充值。
7. 英制游標卡尺完整讀值步驟
- 先確認卡尺閉合時零點正常。
- 將工件正確放入量爪並輕輕接觸。
- 找到副尺0刻線。
- 讀取副尺0線左側最後越過的本尺刻度。
- 找出副尺哪一條線與本尺最準確重合。
- 將該副尺值換成相對應的千分之一英吋。
- 本尺值＋副尺值＝最後尺寸。
8. 英制游標卡尺實際讀值範例
假設某次量測時：
- 副尺0線已越過本尺 0.425"。
- 副尺第13格與本尺刻線最準確重合。
- 此卡尺最小讀值為 0.001"。
0.425" + 0.013" = 0.438"
最終讀值：0.438"
9. 外徑、內徑與深度怎麼量？

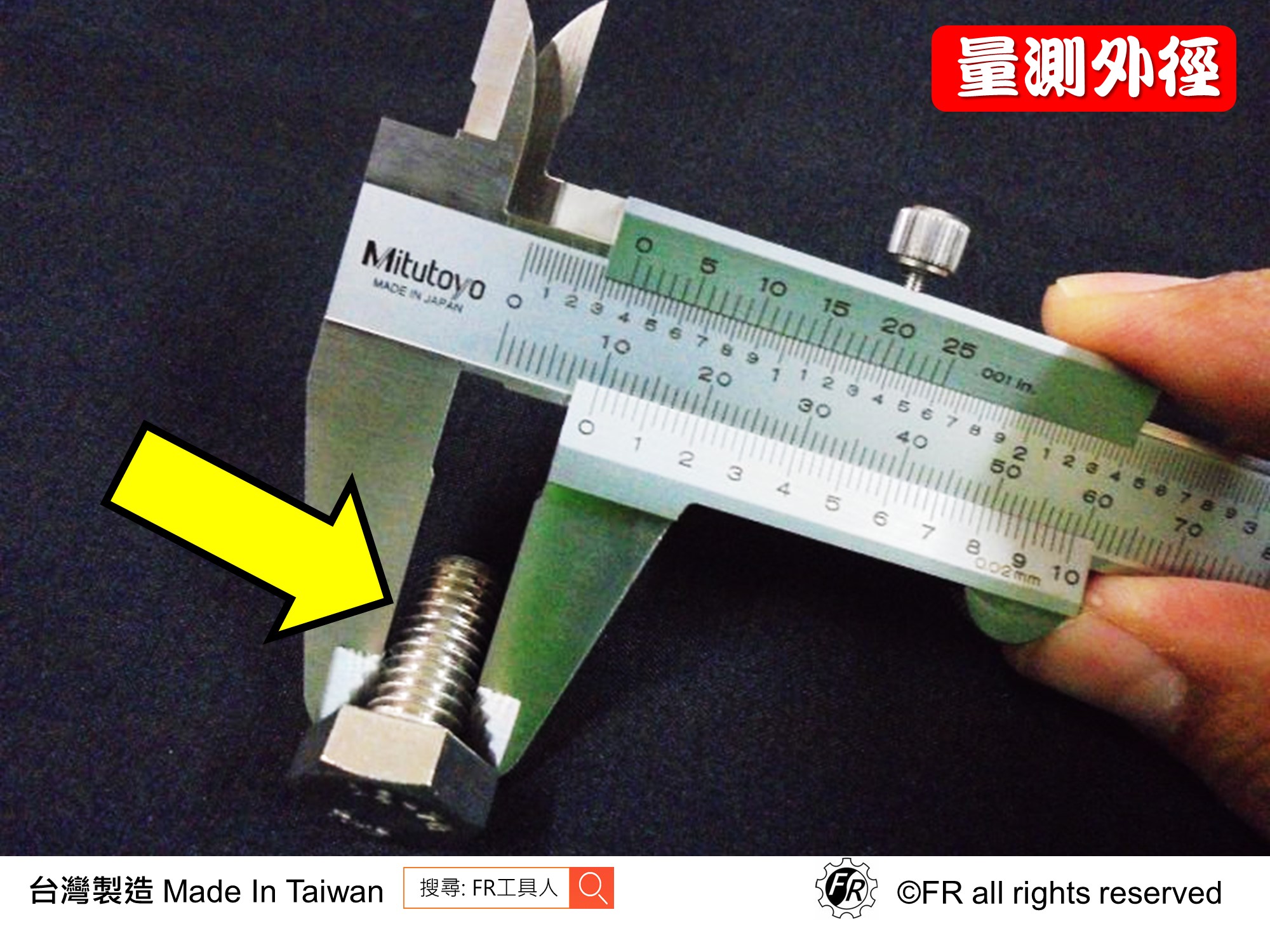

9.1 外徑量測
使用大型外測量爪夾住工件，適合量測：
- 軸徑。
- 螺絲外徑。
- 板厚。
- 圓棒尺寸。
- 零件外部寬度。
量測圓軸時，可輕微改變卡尺角度尋找最大穩定讀值，以降低因量爪傾斜造成的弦長誤差。
9.2 內徑量測
使用上方小型內測量爪伸入孔內，再向外張開。
量測圓孔時，可微調角度尋找最大讀值，確保量爪通過接近孔中心的位置。

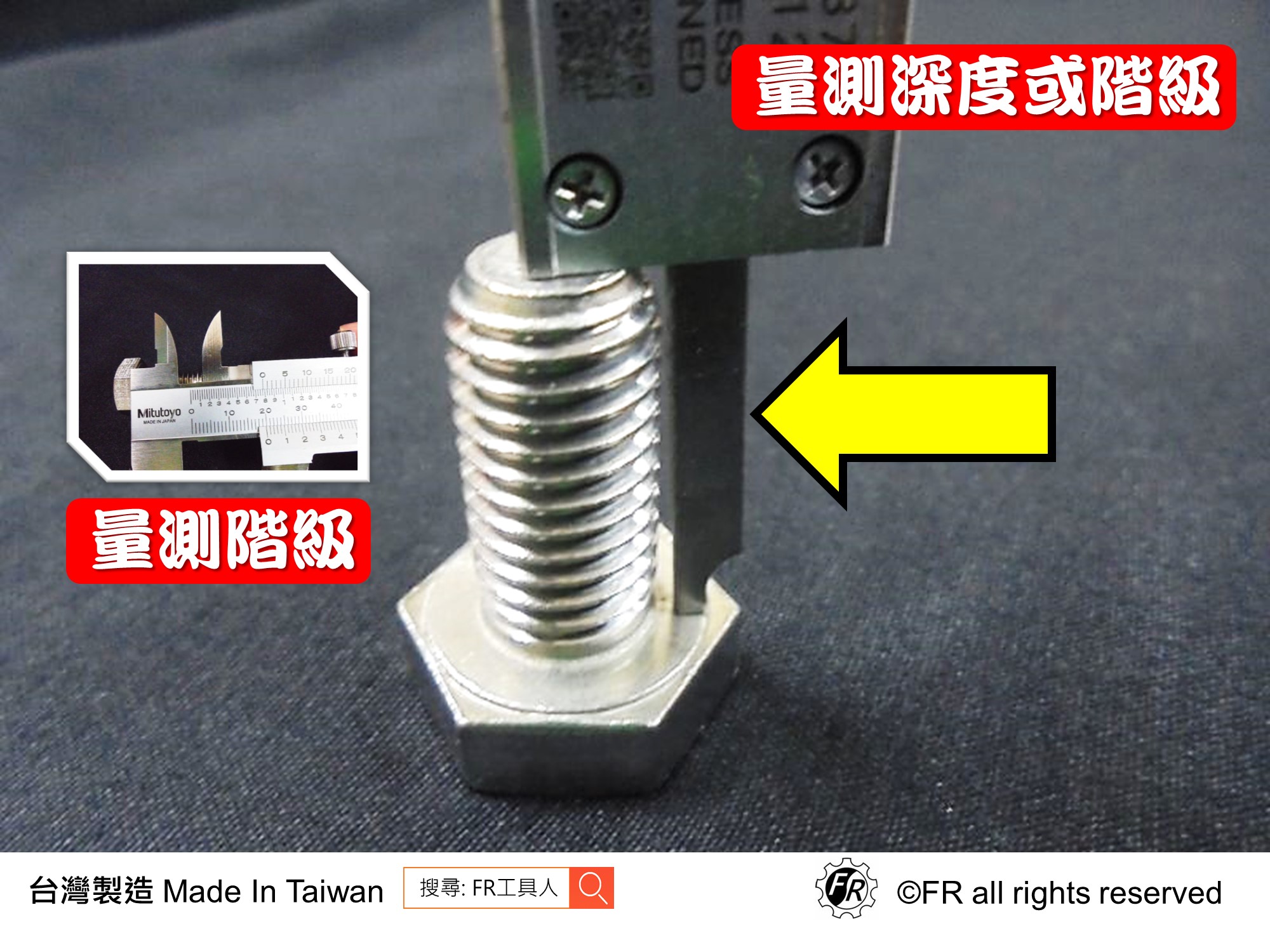

9.3 深度量測
將卡尺尾端深度尺伸入孔或凹槽，並讓卡尺基準面完整貼合工件表面。
9.4 階差量測
部分游標卡尺也能利用尺身與滑尺後方基準面量測階差尺寸。
10. 公制與英制游標卡尺差在哪？
| 比較 | 公制 | 英制 |
|---|---|---|
| 基本單位 | mm | inch |
| 常見游標最小讀值 | 依卡尺規格，例如0.02 mm | 依卡尺規格，例如0.001" |
| 讀值邏輯 | 本尺＋副尺 | 本尺＋副尺 |
| 常見用途 | 台灣、亞洲、歐洲等公制設備 | 美規設備與英吋尺寸零件 |
11. 游標卡尺常見量測錯誤
| 錯誤 | 影響 | 改善方式 |
|---|---|---|
| 量爪傾斜 | 尺寸偏小或不穩定 | 保持卡尺與量測方向正確 |
| 量測力過大 | 工件或卡尺產生變形 | 穩定輕觸即可 |
| 量爪有油污或鐵屑 | 讀值偏大 | 量測前擦拭量爪與工件 |
| 視線傾斜 | 副尺對線判斷錯誤 | 眼睛垂直刻度面 |
| 未檢查零點 | 所有尺寸帶入固定偏差 | 使用前閉合檢查 |
| 高溫工件直接量測 | 熱膨脹造成尺寸偏差 | 精密量測時注意溫度條件 |

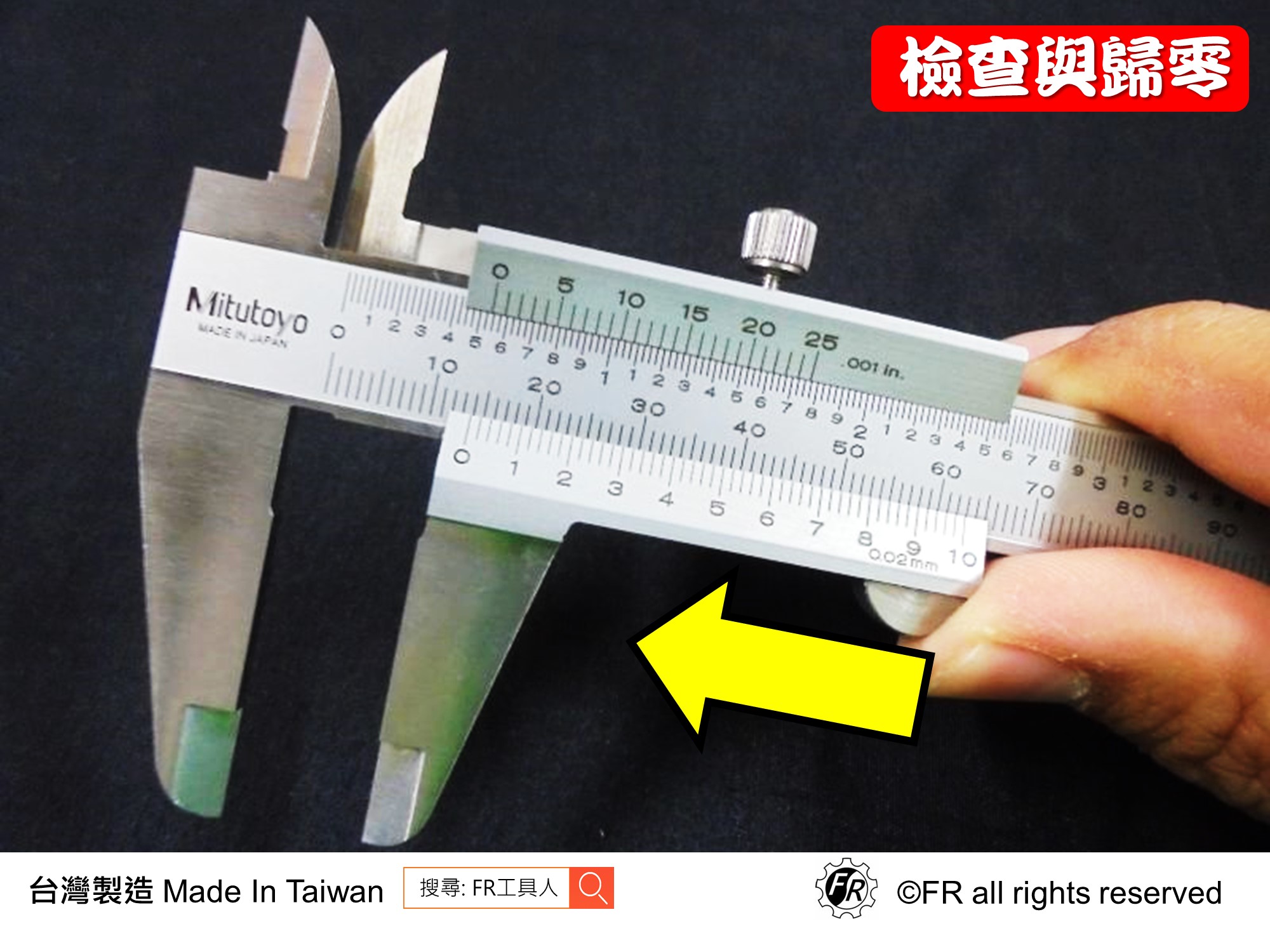

12. 游標卡尺零點誤差怎麼檢查？
量測前先將外測量爪輕輕閉合，確認兩個量測面沒有異物。
正常情況下，本尺與副尺零點應正確對齊。
12.1 如果零點沒有對齊？
可能原因包括：
- 量爪之間夾有灰塵或金屬屑。
- 量測面受傷。
- 滑尺磨耗或受撞擊。
- 卡尺本身存在零點偏差。
13. 最小讀值、精度與重複性差在哪？
這三個概念非常容易混在一起。
| 概念 | 簡單理解 |
|---|---|
| 最小讀值 | 刻度系統能分辨的最小顯示／讀取單位，例如0.001"。 |
| 準確度 | 實際量測結果與真值之間可能存在的誤差範圍。 |
| 重複性 | 相同條件重複量測時，結果是否穩定一致。 |
13.1 為什麼不一定要「多量幾次取平均」？
重複量測有助於觀察數值是否穩定，但如果每次都是同樣的系統性錯誤，例如零點偏差或量爪傾斜，取平均並不能消除真正問題。
因此工業量測更重要的是 方法正確、量具適用、校正有效與量測條件一致。
14. 游標卡尺保養與校正
- 量測前清潔：確認量爪與工件接觸面沒有油污、鐵屑與毛刺。
- 使用後擦拭：避免切削液、水分與汗液長時間殘留。
- 避免摔落：卡尺滑尺、量爪與刻線都可能因撞擊產生誤差。
- 不要當劃線工具：除非量具設計允許，避免用精密量爪做不必要摩擦。
- 保持滑動順暢：避免過度上油吸附切屑與灰塵。
- 依品質系統校正：用於正式檢驗時，應依工廠量測管理制度進行週期校正。
量爪乾淨 → 零點正常 → 滑動順暢 → 無明顯撞傷 → 工件無毛刺 → 量測方向正確
15. 英制游標卡尺常見工業應用
| 應用 | 常見量測內容 |
|---|---|
| CNC／車床加工 | 外徑、內徑、槽寬與加工尺寸確認。 |
| 美規機械維修 | 軸徑、孔徑與英制零件尺寸確認。 |
| 螺絲規格判斷 | 外徑、長度與相關英制尺寸初步確認。 |
| 品質檢驗 | 一般尺寸確認與製程巡檢。 |
| 設備維護 | 拆下未知零件後確認尺寸與替換規格。 |
✅ 英制游標卡尺重點總結
英制游標卡尺並不比公制難，關鍵只是先熟悉英吋小數與刻度系統。 真正讀值時固定依照 「本尺 → 副尺 → 相加」 三步驟進行，再搭配正確的量測方向、適當量測力、零點檢查與視線位置，就能穩定判讀英制尺寸。
16. FAQ 英制游標卡尺常見問題
Q1：英制游標卡尺怎麼看？
先讀副尺0線左側最後越過的本尺刻度，再找副尺與本尺最準確重合的刻線，最後把本尺與副尺數值相加。
Q2：0.001 inch是多少毫米？
1英吋等於25.4 mm，因此0.001 inch等於0.0254 mm。
Q3：1 mil是多少？
在常見美制工程尺寸語境中，1 mil通常表示0.001 inch，也就是0.0254 mm。
Q4：英制卡尺和公制卡尺原理一樣嗎？
基本原理相同，都是利用本尺與副尺之間的刻度差取得更細的讀值，主要差別在使用的單位與刻度設計。
Q5：副尺哪一條線才算對齊？
應找副尺與本尺刻線上下最準確重合的位置，讀值時視線應盡量垂直刻度面，以降低視差。
Q6：英制游標卡尺可以量公制尺寸嗎？
可以先取得英吋尺寸後再換算成毫米，但如果工作圖面本身使用公制，直接使用公制量具通常更直覺，也能減少換算錯誤。
Q7：卡尺能讀到0.001 inch就代表準到0.001 inch嗎？
不一定。0.001 inch可能是最小讀值，實際量測準確度還要看卡尺本身規格、校正狀態、工件與操作方法。
Q8：游標卡尺可以量螺絲規格嗎？
卡尺可以量螺絲外徑與長度，但完整辨識螺紋規格仍需要確認牙距、TPI及螺紋系統。
Q9：為什麼每次量出來的尺寸都不一樣？
常見原因包括量測角度不同、量測力不一致、工件毛刺、量爪有異物、零點偏差或量測位置不同。
Q10：游標卡尺多久需要校正一次？
沒有所有場合通用的固定週期。正式品質檢驗應依工廠量測管理制度、使用頻率、量具狀態與風險訂定校正週期；摔落或發現異常時則應提前檢查。
