氣壓系統入門教學｜原理、配管、電磁閥與壓力調整完整解析
如果你正在學習氣壓系統、工業自動化或維修應用，本篇為完整入門指南：從基本符號、常見氣壓元件（電磁閥、氣壓缸、調壓閥等）、到電磁閥結構解析與實務迴路設計示範。
📖 目錄
- 教學章節快速導覽
- 氣壓迴路基本符號
- 常見氣壓元件介紹
- 二口二位閥作動原理
- 電磁閥作動原理（3D 示意）
- 電磁閥作動原理（2D 紅線圖）
- 氣壓迴路示範一（單動）
- 氣壓迴路示範二（雙動）
- 氣壓迴路示範三（比例閥 / 速度控制）
- FAQ（常見問題）
- 總結與延伸應用

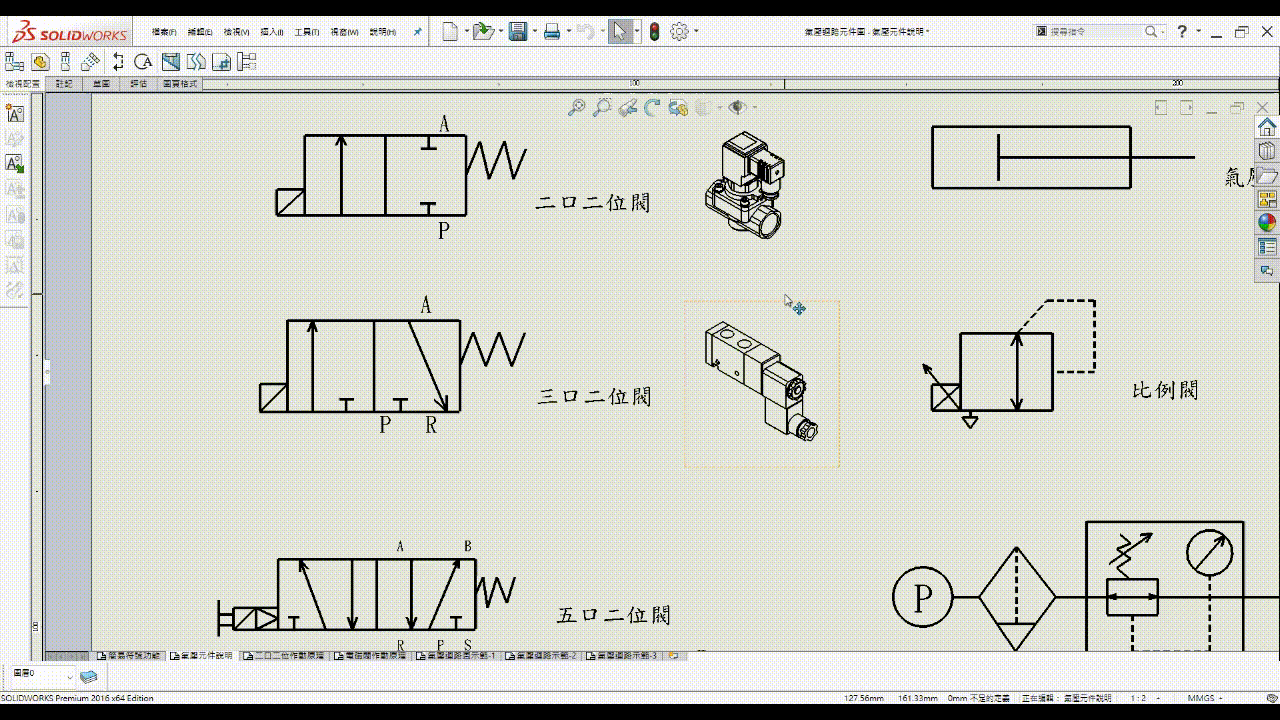

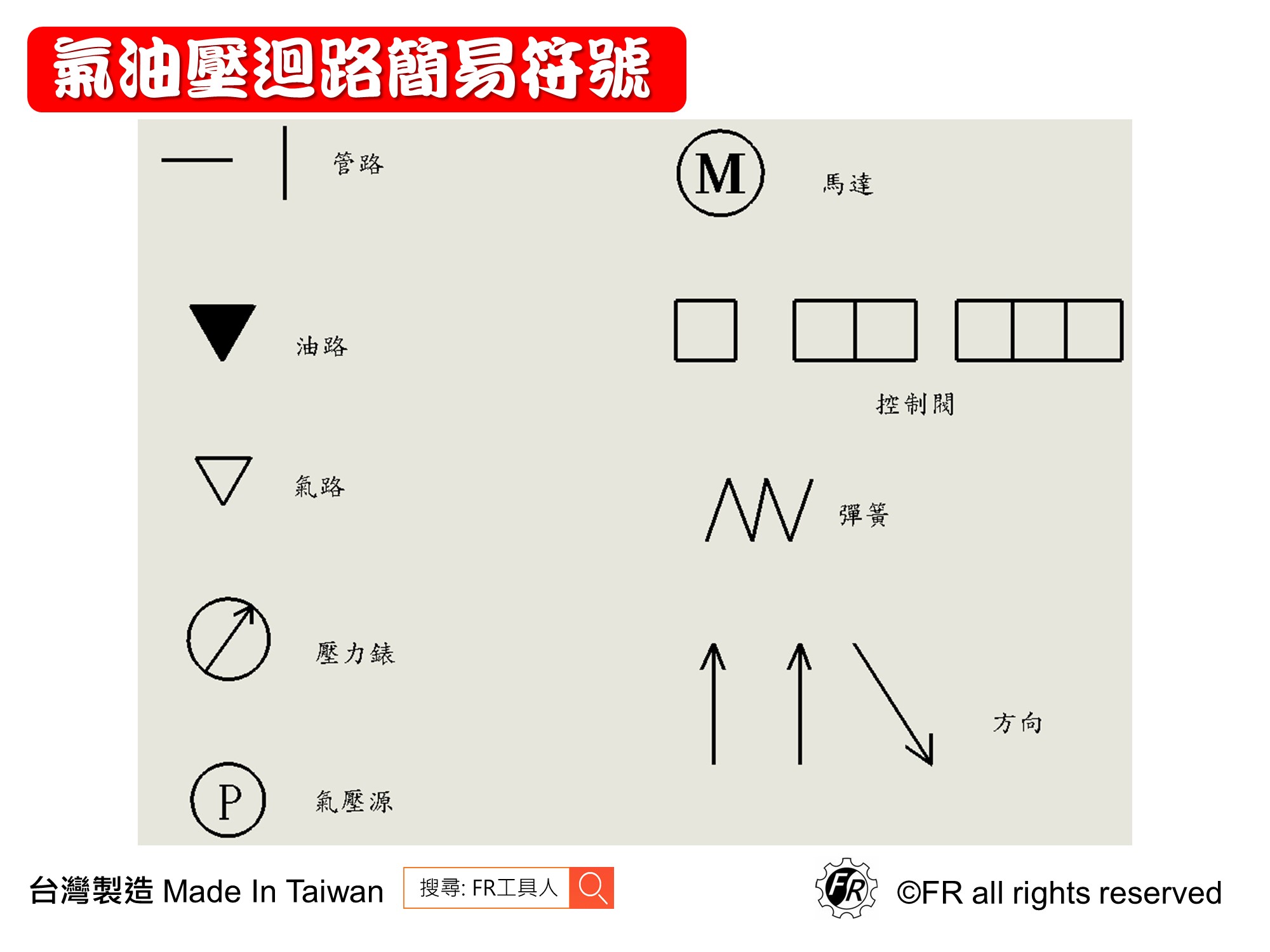

1. 氣壓迴路基本符號
在讀懂任何氣壓迴路圖之前，先熟悉常見符號能大幅提升閱讀速度。以下是必學的幾個：
- 電磁閥（Solenoid valve）：常見為 3/2、5/2、5/3 等格式（左數為通孔口數，右數為位數）。
- 氣壓缸（Cylinder）：單動（spring return）與雙動（double-acting）。
- 調壓閥 / 減壓閥（Regulator）：控制供氣壓力。
- 過濾器、油水分離器（FRL）：氣源處理模組，保護下游元件與延長壽命。
- 單向閥（Check valve）、流量控制閥（Flow control）
氣壓迴路最重要的三個元素：供氣（P）、排氣（R）、工作端（A/B）。先定位，再判斷開閉狀態。
初學者常把 3/2 閥與 5/2 閥搞混，導致氣缸不動或卡死。請先確認孔位數與回位方式。
2. 常見氣壓元件介紹
快速列出初學者一定會遇到的元件與功能：
- 空氣壓縮機：產生並儲存壓縮空氣（含水分、油霧需處理）。
- 儲氣槽（Receiver）：穩定供氣、降低壓縮機頻繁啟停。
- FRL（Filter-Regulator-Lubricator）：過濾、穩壓、加油。建議每個迴路都配置基本 FRL。
- 電磁閥：控制氣路切換，屬於「控制核心」。
- 氣壓缸：做直線推拉動作（單動或雙動）。
- 速度閥/流量控制閥：調整缸伸縮速度。
🎥 教學影片：氣壓系統入門
⏱ 影片章節快速導覽
- 00:20 前言與學習方向
- 01:10 氣壓迴路基本符號
- 04:02 常見氣壓元件介紹
- 06:32 二口二位閥作動原理
- 08:05 電磁閥作動原理 (3D 示意)
- 11:18 電磁閥作動原理 (2D 示意)
- 14:18 氣壓迴路圖示範一
- 16:45 氣壓迴路圖示範二
- 19:57 氣壓迴路圖示範三
- 24:11 總結與延伸應用

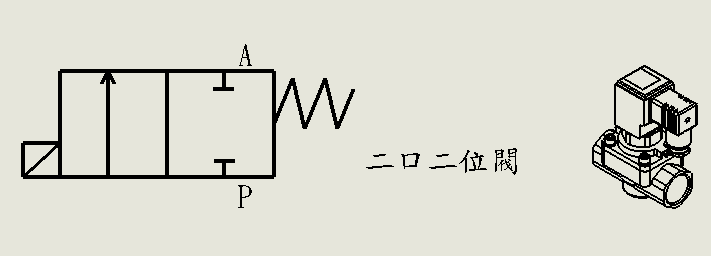

3. 二口二位閥（2/2）作動原理
二口二位閥通常用於簡單的開關控制（通/斷）。結構上只含 P（進氣）與 A（出氣）或 P 與 R（排放）兩口；位數為兩個工作狀態（通、斷）。
使用場合：作為單一路徑的啟/停控制、或作為電磁閥的一級元件。
- 電磁驅動型：通電吸合、釋放回彈。
- 彈簧回位型：常用於安全或預設回歸的情境。
4. 電磁閥作動原理
此段在影片以 3D 動態模擬展示電磁線圈、鐵芯、閥體、閥瓣間的機械互動；重點如下：
- 線圈通電：產生磁力拉動鐵芯，改變閥瓣位置，連通不同孔道。
- 斷電時：彈簧或氣壓使閥瓣回位。
- 密封與回位機構決定閥的響應速度與壽命。
建議在實體檢修時：注意線圈溫度、接線與線圈的阻抗（防止過電流），並檢查閥內是否有異物造成漏氣或卡滯。

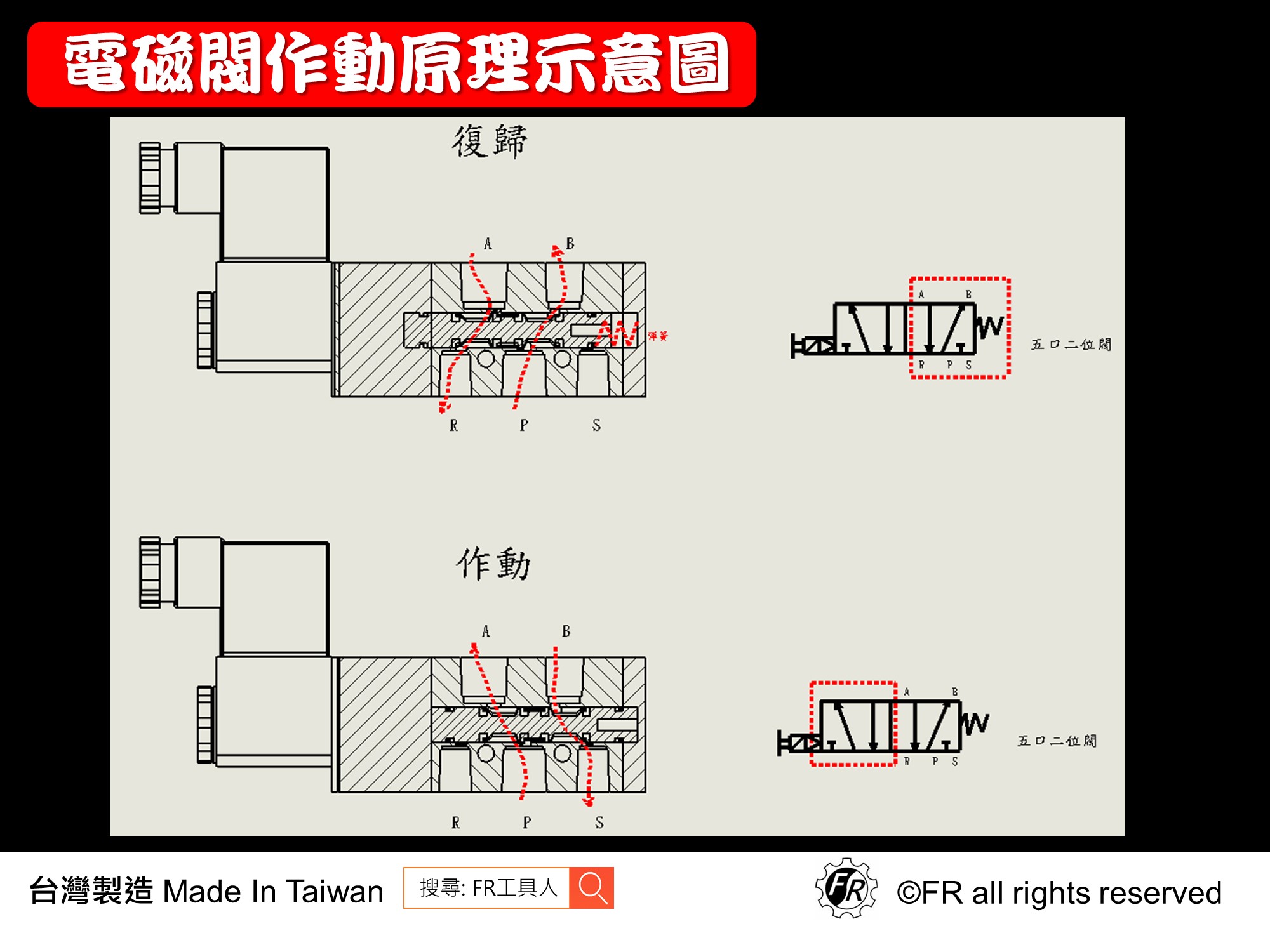

5. 電磁閥作動原理
2D 紅線圖（紅色流向標示）常用於教學快速顯示通氣路徑。觀察要點：
- 標出通道的 P/A/B/R，各位相對應的通道連接狀態。
- 示範 5/2 電磁閥在不同線圈通電下如何改變缸的伸縮方向。

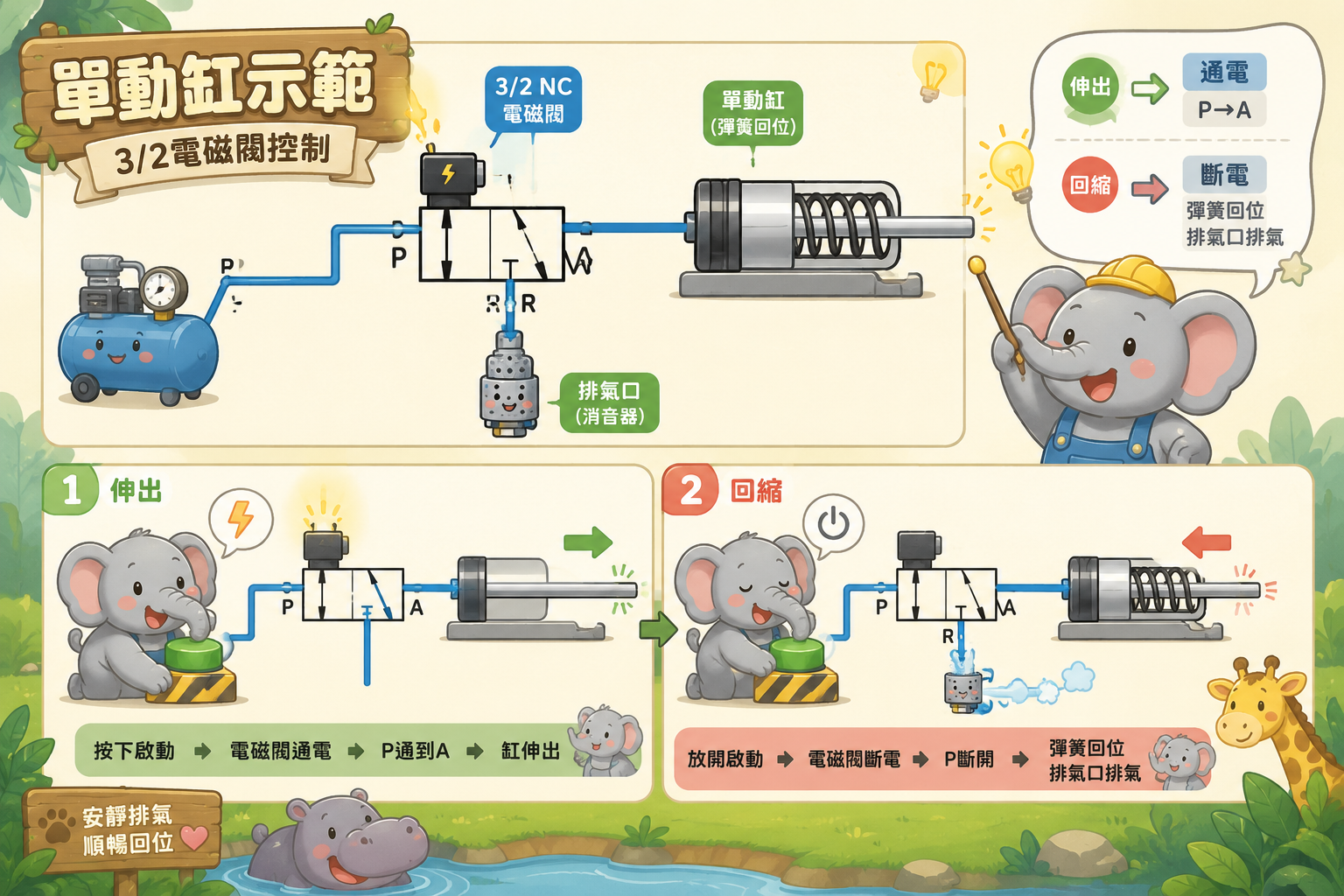

6. 氣壓迴路示範一 — 單動缸（單向動作）
目標：示範單動缸如何在一個 3/2 電磁閥控制下完成伸出、彈簧回縮的動作。
要點：
- 3/2 NC（常閉）電磁閥控制 P→A 的通/斷。
- 缸端未通氣時靠彈簧回位。
- 配一個單向排氣閥或消音器於排氣口，避免排氣噪音或回壓。
示意步驟：按下啟動 → 電磁閥通電 → P 通到缸 A → 缸伸出；放開 → 斷電 → P 斷開，缸由彈簧回位且氣體由排氣口排出。

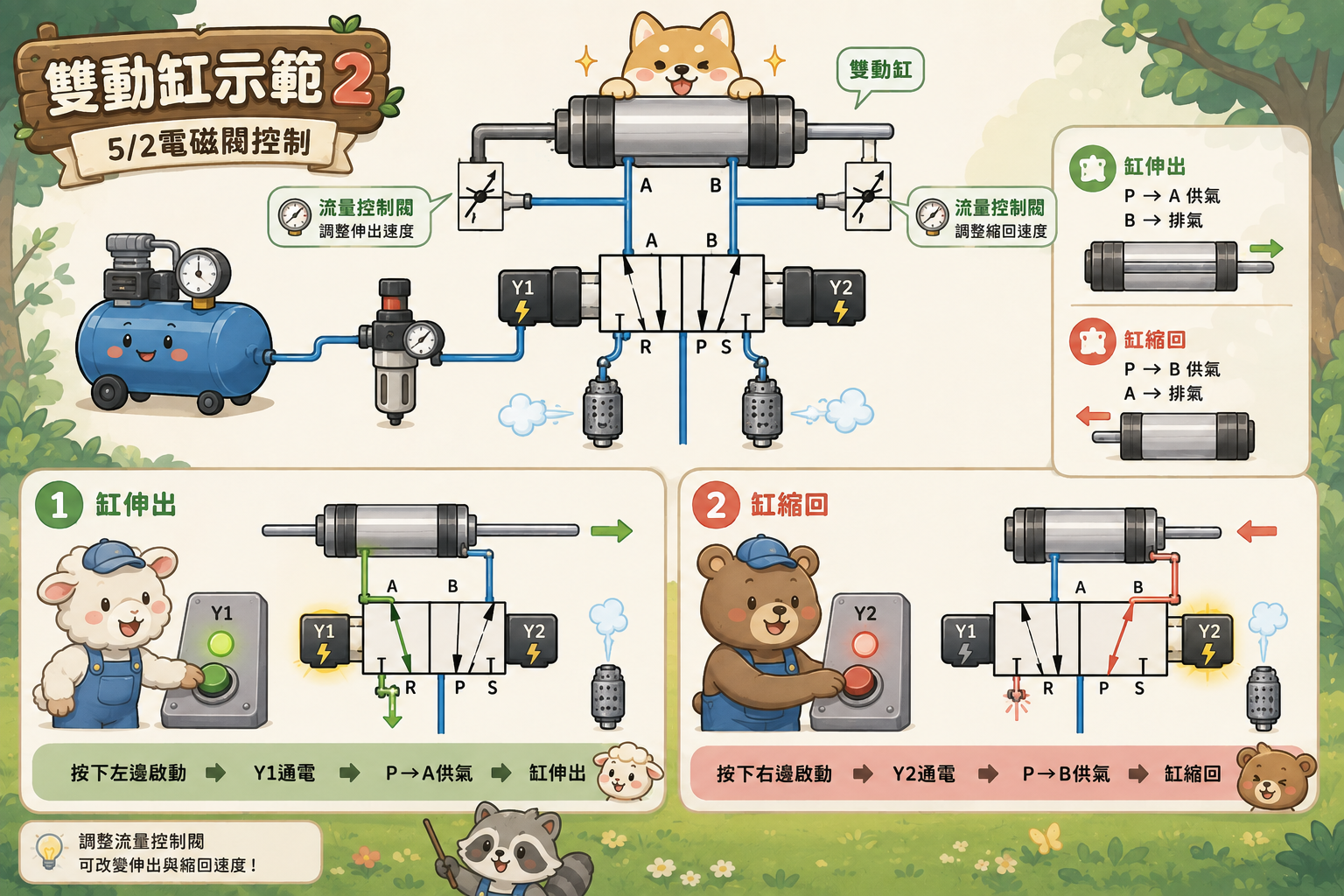

7. 氣壓迴路示範二 — 雙動缸（正反動作）
目標：使用 5/2 電磁閥控制雙動缸的伸縮。
要點：
- 5/2 電磁閥兩個工作位，分別將 P 供給 A（缸伸）或 B（缸縮），另一側排氣。
- 雙電控：可由兩個線圈控制，或由單個 5/2 以彈簧回位實現單邊復歸。
- 加上流量控制閥以調整伸縮速度。

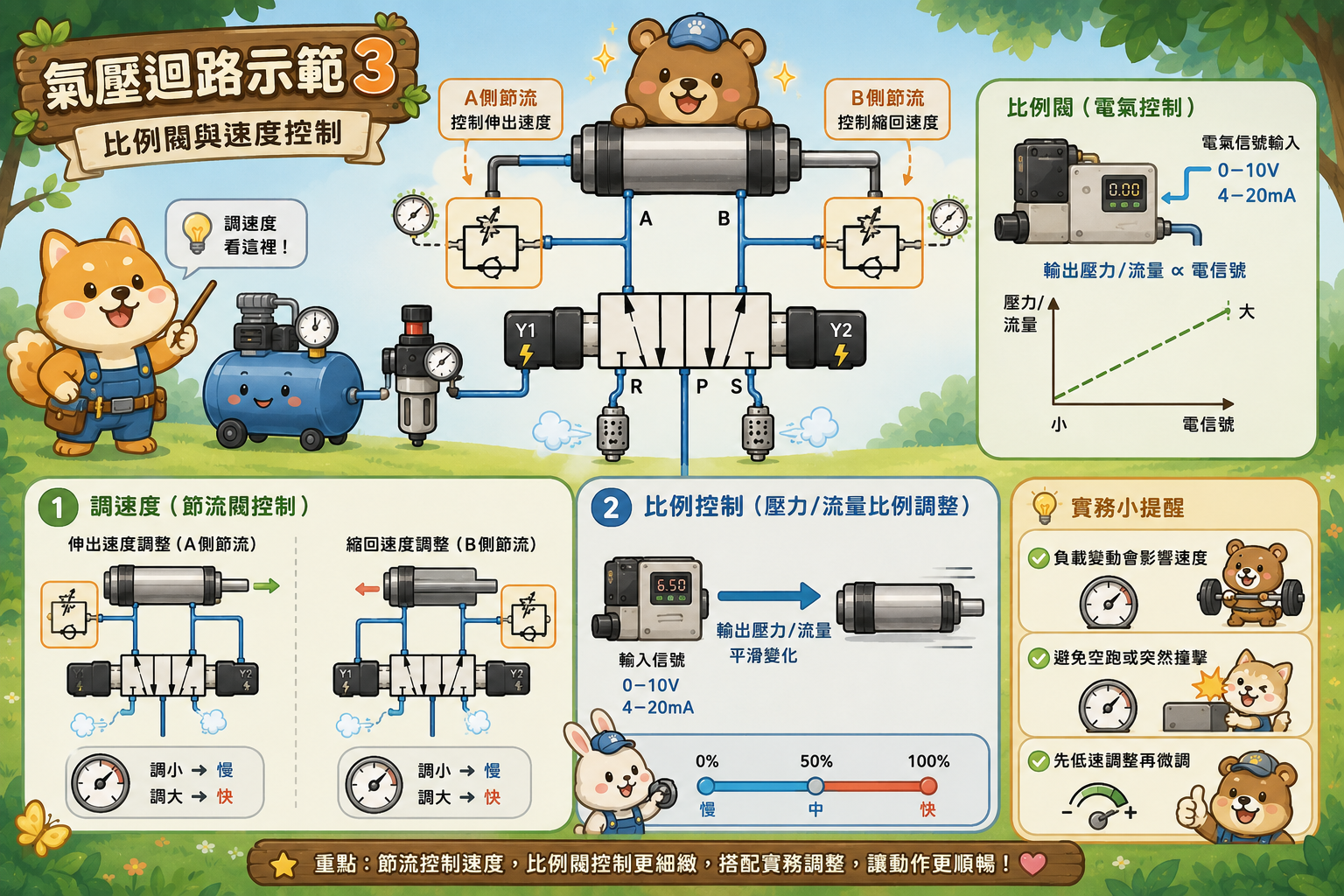

8. 氣壓迴路示範三 — 比例閥與速度控制
目標：展示如何使用比例閥或調速閥精細控制缸的速度與位置（非閉回路位置控制的簡易方法）。
- 在缸的進/回程加入節流閥（或雙向節流）可控制單方向速度。
- 比例閥（electro-pneumatic）可藉由電信號（0-10V / 4-20mA）精準調整壓力或流量。
- 實務建議：速度調整時同時注意負載變化，避免空跑或咬刀（或撞擊）。
9. FAQ（常見問題）
氣壓系統在實際使用時，最常遇到的問題通常集中在 電磁閥控制、故障判斷、氣源處理與基本維護。 以下整理幾個入門學習與現場維修常見的問題。
Q1：氣壓迴路與電磁閥為什麼要一起學？
因為電磁閥是控制壓縮空氣流向的重要元件， 氣缸要伸出、縮回或停止，都與閥位及通氣路徑有直接關係。
只認識氣缸而不了解電磁閥，很難完整判斷一套氣壓迴路的動作邏輯。 反過來，如果能同時看懂 供氣口、工作口、排氣口與閥位切換， 遇到氣缸不動作、回位異常、速度不穩或持續漏氣時， 就能更有系統地找出問題。
Q2：初學氣壓系統需要準備哪些工具？
如果只是入門學習，不需要一次準備大量專業設備， 可以先從基本量測與測試工具開始：
- 壓力表： 確認氣源與迴路實際工作壓力。
- 游標卡尺： 量測管徑、接頭與零件尺寸。
- 螺紋牙規： 協助判斷氣壓接頭的牙距與螺紋規格。
- 常用快插接頭與氣管： 方便建立簡單測試迴路。
- 手動閥或手動操作功能： 方便理解氣路切換與進行基本測試。
- 萬用電表： 若涉及電磁閥，可用來確認供電電壓與線圈狀態。
Q3：如何快速判斷電磁閥是不是故障？
可以依照 氣源 → 電源 → 線圈 → 閥芯 → 氣路 的順序逐步排查：
- 確認供氣： 先查看壓力表，確認系統有足夠的入口壓力， 並檢查氣源閥是否開啟。
- 確認電源： 量測電磁閥線圈端是否收到正確電壓， 並確認AC／DC與額定電壓是否相符。
- 確認線圈： 通電時觀察是否有吸合動作或聲音； 必要時可在斷電並確認安全後量測線圈狀態。
- 使用手動操作： 若電磁閥具有Manual Override手動操作功能， 可測試閥芯是否能正常切換。 如果手動能動、通電不能動，問題可能偏向電控或線圈端。
- 檢查氣路： 確認P、A、B、R／S等氣口是否接錯， 以及排氣口是否被堵塞。
- 檢查閥體： 如果電氣與配管皆正常但仍無法切換， 才進一步考慮閥芯卡滯、污染、密封件磨損或內部故障。
Q4：氣源處理組 FRL 多久需要保養一次？
FRL（Filter、Regulator、Lubricator）的保養週期沒有單一固定答案， 應依 空氣品質、使用時間、粉塵量、含水量與設備原廠規範 判斷。
| 元件 | 主要檢查項目 | 常見處理方式 |
|---|---|---|
| 過濾器 Filter | 濾芯污染、壓力損失、積水 | 排水、清潔或依規格更換濾芯 |
| 調壓閥 Regulator | 壓力是否穩定、是否漏氣 | 檢查設定值、閥體與密封狀況 |
| 潤滑器 Lubricator | 油量、油品與供油狀況 | 依設備需求與指定油品補充 |
高粉塵、高濕度或空壓機含水量較高的環境， 需要比一般乾淨工廠更頻繁檢查。 建立定期巡檢並依實際污染狀況處理，會比固定時間更可靠。
Q5：氣缸不動，一定是電磁閥壞掉嗎？
不一定。 氣缸不動可能來自整個氣壓迴路中的任何一個環節，例如：
- 氣源壓力不足或沒有供氣。
- 電磁閥沒有收到控制訊號。
- 氣管或接頭接錯。
- 排氣口堵塞。
- 節流閥關得太小。
- 氣缸負載過大。
- 氣缸密封件或機構卡滯。
- 電磁閥閥芯無法正常切換。
氣源 → 控制閥 → 配管 → 氣缸 → 機械負載
比一開始就直接更換電磁閥，更容易找到真正問題。
Q6：氣壓系統一直漏氣正常嗎？
部分氣動元件在特定切換狀態下會正常排氣， 但如果設備停止時仍持續出現明顯漏氣聲， 就應進一步確認。
常見漏氣位置包括：
- 快插接頭與氣管接合處。
- 螺紋接頭密封位置。
- 電磁閥閥芯或密封件。
- 氣缸活塞或活塞桿密封。
- FRL與其他氣壓元件接合處。
持續漏氣除了可能造成設備動作異常， 也會讓空壓機更頻繁運轉， 增加能源消耗與設備負擔。
✅ 氣壓系統故障排查重點
遇到氣壓設備異常時，不要急著判斷某一個元件故障。 最有效率的方法是沿著 氣源 → 控制 → 配管 → 執行元件 → 機械負載 逐段確認。 建立固定的排查順序，可以減少不必要的拆卸與零件更換。
10. 總結與延伸應用
本篇從符號、元件、到多種典型迴路示範，目的是讓初學者能建立「讀圖—理解—實作」的能力。建議學習路徑：
- 先理解基本符號與相關功能。
- 以單動缸與二口二位閥開始做實作練習。
- 逐步觀察 5/2、5/3 等電磁閥的行為，並學會使用壓力表與流量閥調整系統。
- 若要做更精確的位置控制，可再學習伺服或氣壓迴路位置控制系統。
🔗 延伸學習：螺絲全方位指南
若你剛開始接閥件組裝，建議先從螺絲與固定原理入門， 這能幫助你更快理解螺絲與螺絲孔安裝的概念。可參考《螺絲全方位指南》， 掌握基礎後再進一步氣壓迴路應用。
