🏗️ 都是鋼材，為什麼有的做成H型、有的做成L型，有的卻做成中空方管？
原因不只是外觀，而是不同截面會改變材料在 拉力、壓力、彎曲、扭轉與挫屈 下的表現。
結構鋼（Structural Steel）廣泛使用於建築、機械設備、工作平台、機架、橋梁、輸送設備與各種工業結構中。 實際使用時，除了材料強度之外， 截面形狀、尺寸、壁厚、跨度、支撐方式與接合方式 都會影響結構能力。
本篇將從常見型鋼開始，帶你認識H型鋼、角鋼、槽鋼、圓管、方管、矩形管、鋼板與C／Z型鋼，並進一步理解它們為什麼適合不同的工業結構。
結構鋼全方位指南｜H型鋼、角鋼、槽鋼、鋼管與型鋼選用完整解析
📌 常見結構鋼快速看懂
- H型鋼：適合梁柱與較高彎曲、軸向承載需求。
- 角鋼：L形截面，容易製作支架、補強與框架。
- 槽鋼：開放式槽形截面，常見於機架、底座與支撐。
- 圓形鋼管：各方向幾何較對稱，常用於支柱、桁架與管狀結構。
- 方管／矩形管：外型平整、抗扭與框架應用方便。
- 鋼板：可切割、折彎、焊接成底板、補強板與箱型結構。
- C／Z型冷彎型鋼：重量較輕，常見於屋架、檁條與輕型結構。
✔ 鋼材「比較厚」不一定就是最有效率的設計
✔ 同樣重量，截面形狀不同，抗彎與抗扭能力可能差很多
✔ H型鋼很適合梁柱，但不代表所有方向的性能都相同
✔ 方管與圓管不能只用「外徑差不多」比較承載能力
✔ 真正建築或承重結構必須依荷重、跨度、挫屈、接合與相關設計規範計算

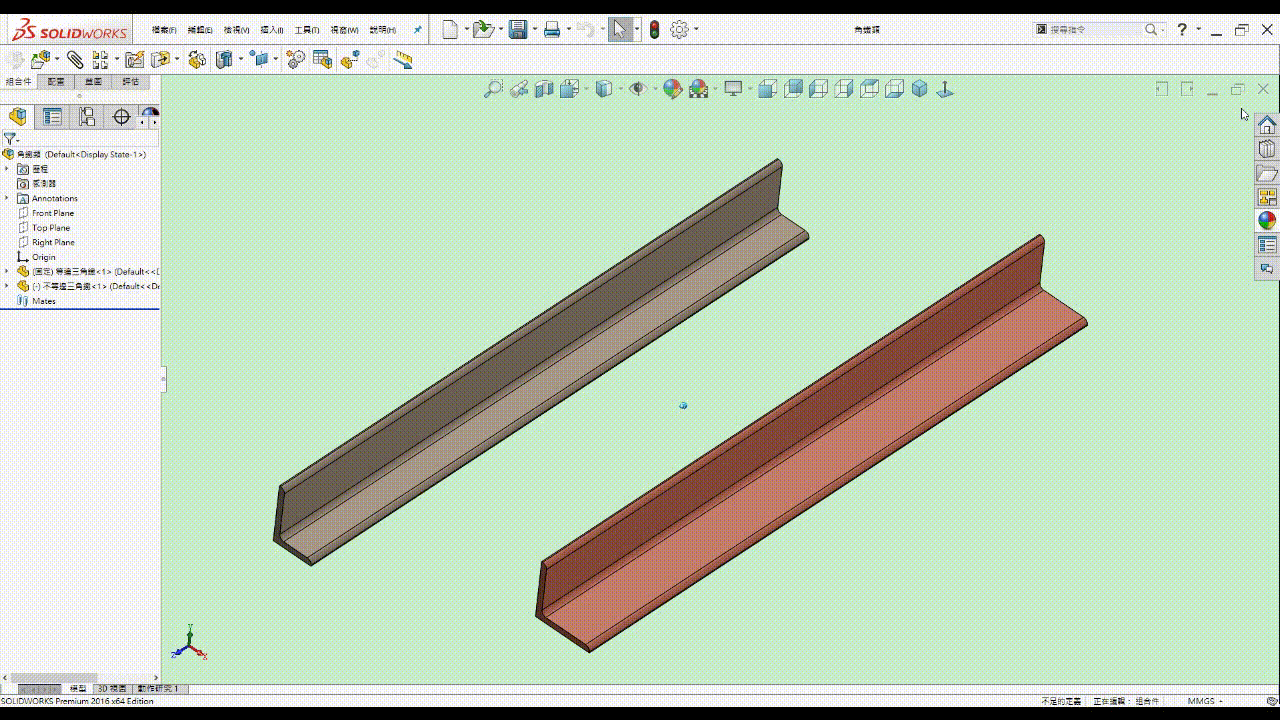

1. 影片教學：結構鋼種類
如果第一次接觸型鋼，可以先透過FR工具人的影片從實際外型建立概念，再利用本文理解不同截面背後的受力與選用邏輯。
🎥 結構鋼與常見型鋼入門
2. 結構鋼是什麼？
結構鋼不是單一外型的產品，而是一大類用於 承載、支撐、框架與結構連接 的鋼材總稱。
鋼廠可以將鋼材製造成H形、L形、槽形、中空管形、平板或其他截面，再依實際工程需求進行切割、鑽孔、焊接與組裝。
- 建築梁柱與鋼構。
- 機械設備框架。
- 工作平台與走道。
- 輸送設備與支架。
- 橋梁與桁架。
- 倉儲與物流設備。
- 車輛、農機與特殊機械結構。
3. 為什麼鋼材要做成不同截面？
結構材料真正重要的不只是「有多少公斤鋼」，而是這些材料 分布在截面的哪個位置。
例如一支梁受到彎曲時，截面外側通常承受較大的拉伸與壓縮應力，因此把較多材料配置在距離截面中心較遠的位置，往往可以更有效率地提高抗彎剛性。
H型鋼：把大量材料配置在上下翼板，適合主要方向彎曲。
圓管／方管：材料環繞截面分布，適合需要較均衡方向或抗扭性能的框架。
角鋼／槽鋼：開放式截面，加工與連接方便，但不同方向的剛性差異較明顯。

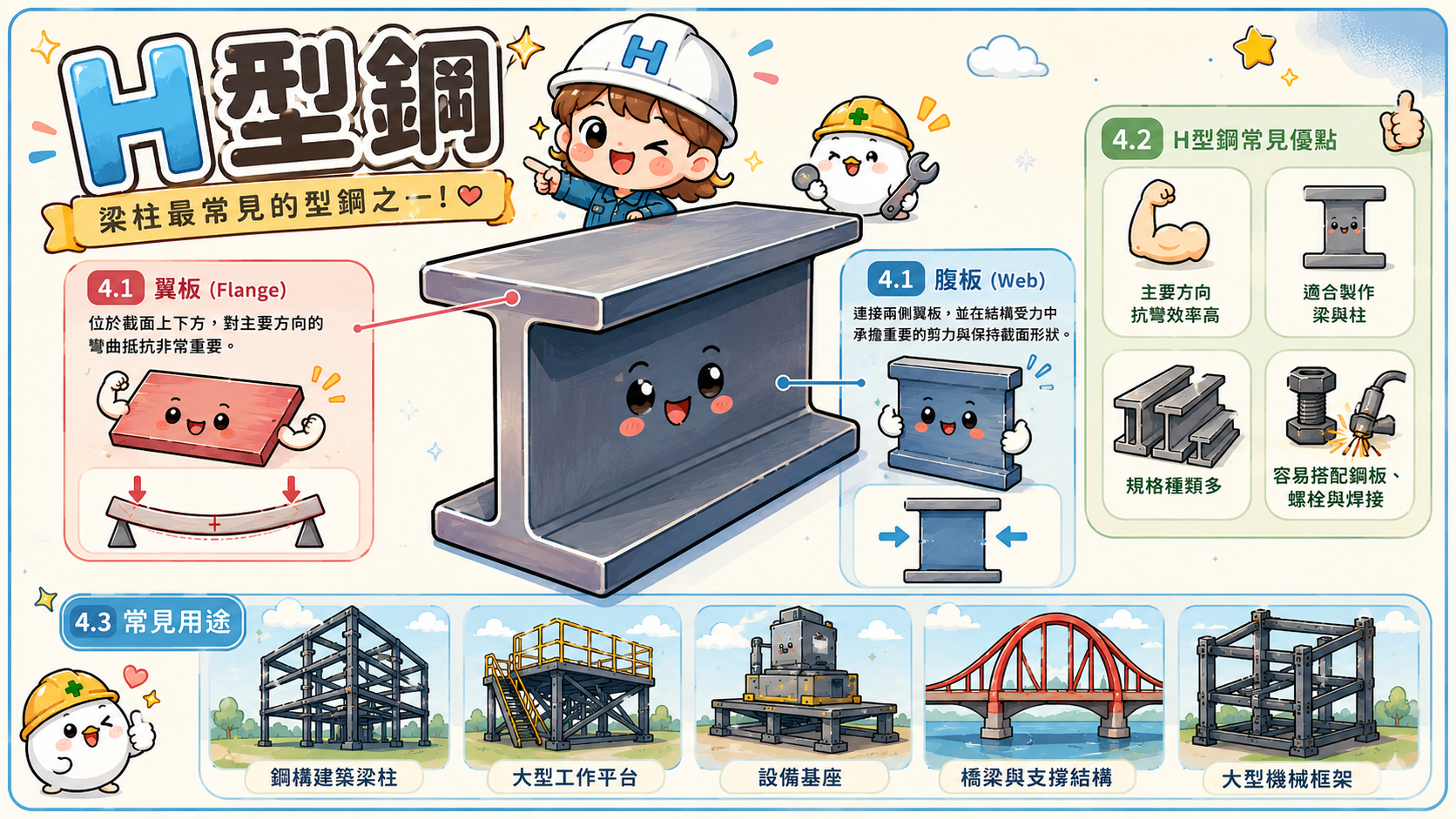

4. H型鋼｜梁柱最常見的型鋼之一
H型鋼的截面由 上下兩片翼板（Flange）＋中央腹板（Web） 組成。
4.1 翼板與腹板在做什麼？
- 翼板：位於截面上下方，對主要方向的彎曲抵抗非常重要。
- 腹板：連接兩側翼板，並在結構受力中承擔重要的剪力與保持截面形狀。
4.2 H型鋼常見優點
- 主要方向抗彎效率高。
- 適合製作梁與柱。
- 規格種類多。
- 容易搭配鋼板、螺栓與焊接製作大型結構。
4.3 常見用途
- 鋼構建築梁柱。
- 大型工作平台。
- 設備基座。
- 橋梁與支撐結構。
- 大型機械框架。

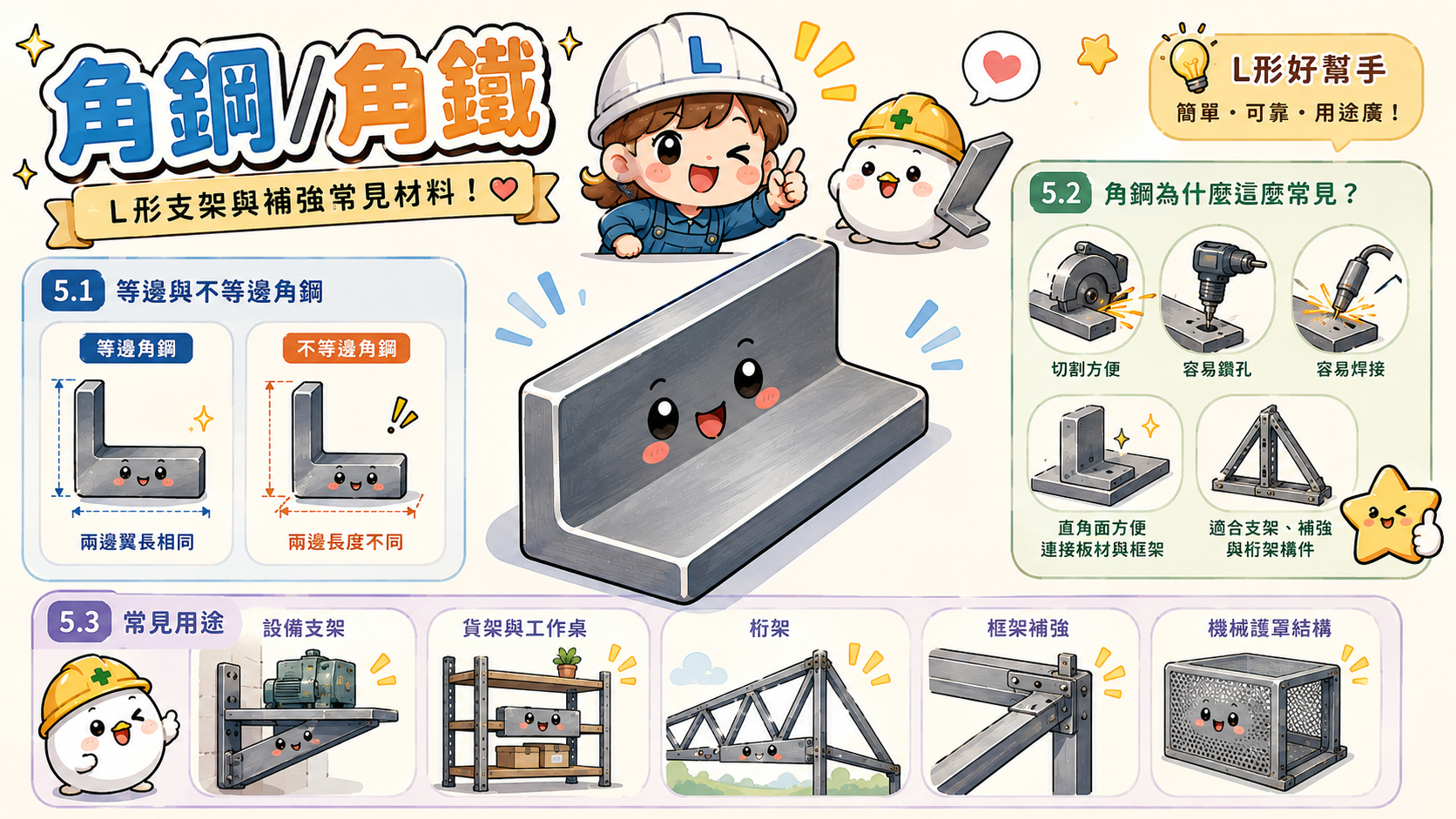

5. 角鋼／角鐵｜L形支架與補強常見材料
角鋼（Angle Steel）截面呈L形，台灣現場也常俗稱 角鐵。
5.1 等邊與不等邊角鋼
- 等邊角鋼：兩邊翼長相同。
- 不等邊角鋼：兩邊長度不同，可配合特殊結構與受力需求。
5.2 角鋼為什麼這麼常見？
- 切割方便。
- 容易鑽孔。
- 容易焊接。
- 直角面方便與板材、框架連接。
- 適合製作支架、補強與桁架構件。
5.3 常見用途
- 設備支架。
- 貨架與工作桌。
- 桁架。
- 框架補強。
- 機械護罩結構。

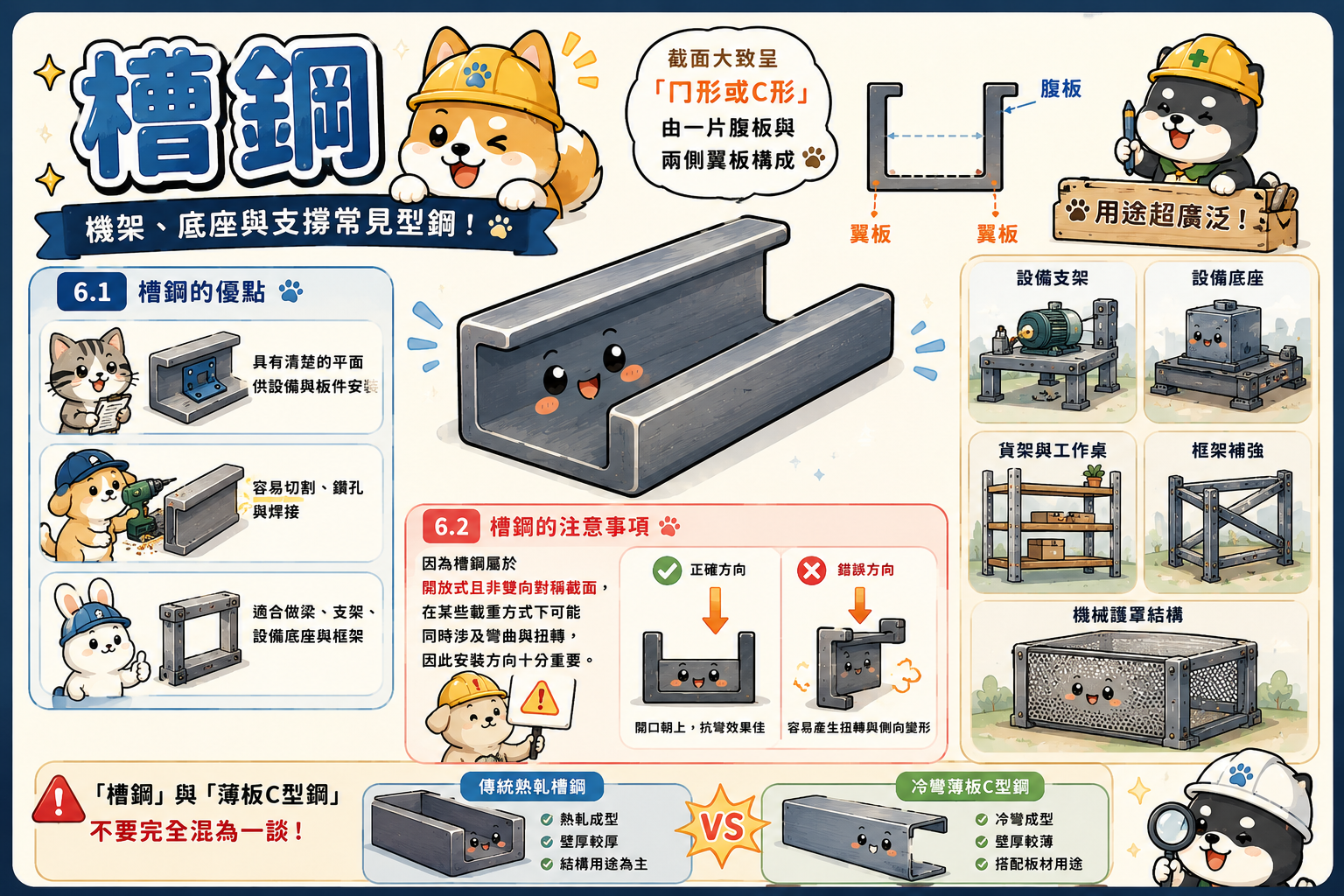

6. 槽鋼｜機架、底座與支撐常見型鋼
槽鋼（Channel）截面大致呈 ㄇ形或C形， 由一片腹板與兩側翼板構成。
6.1 槽鋼的優點
- 具有清楚的平面供設備與板件安裝。
- 容易切割、鑽孔與焊接。
- 適合做梁、支架、設備底座與框架。
6.2 槽鋼的注意事項
因為槽鋼屬於 開放式且非雙向對稱截面， 在某些載重方式下可能同時涉及彎曲與扭轉，因此安裝方向十分重要。

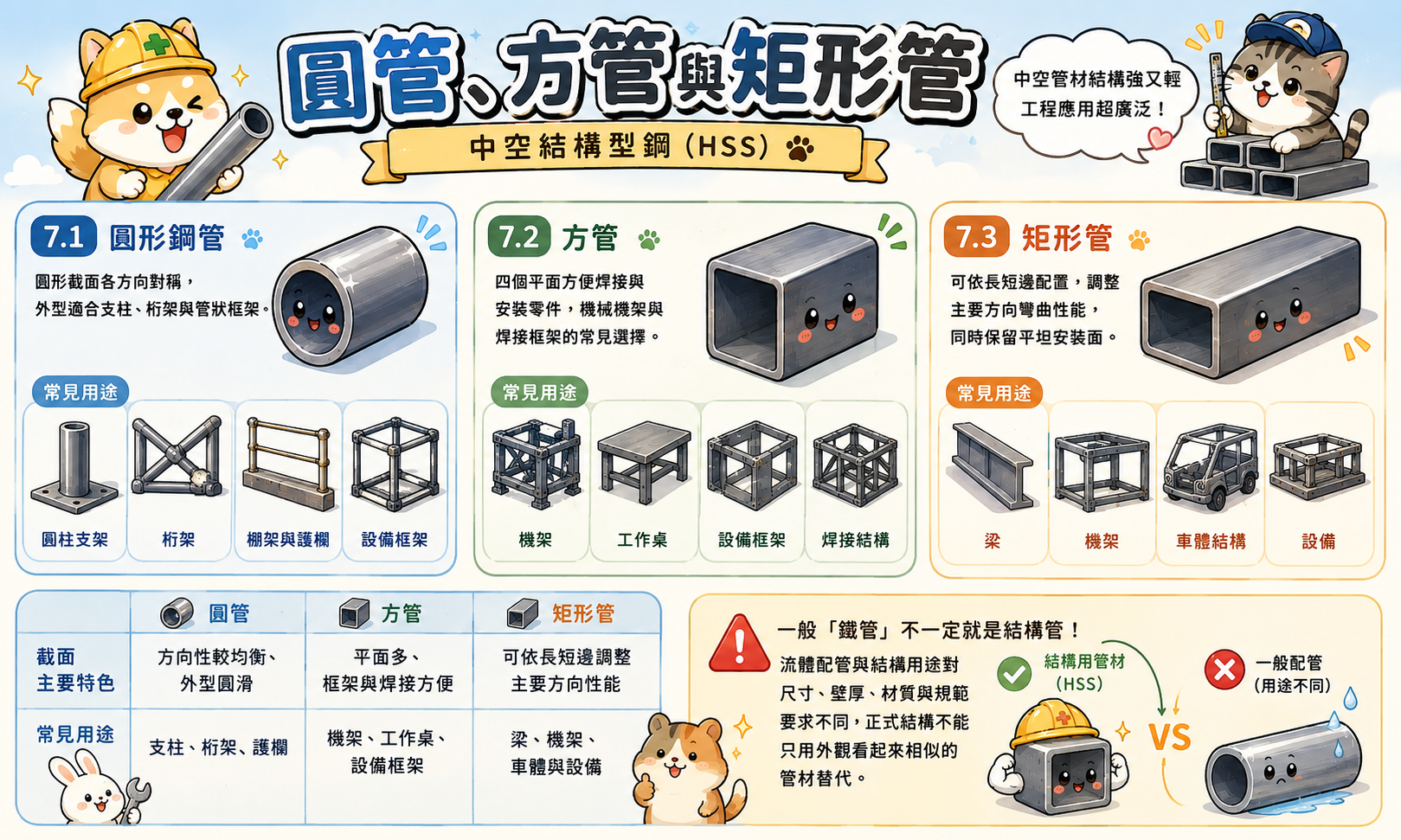

7. 圓管、方管與矩形管｜中空結構型鋼
結構用途常會使用圓形、方形或矩形的中空鋼材。 在英文工程資料中，結構用中空型鋼常見 HSS（Hollow Structural Section） 這類稱呼。
7.1 圓形鋼管
圓形截面在各方向具有較對稱的幾何特性，外型也適合支柱、桁架與管狀框架。
常見於：
- 圓柱支架。
- 桁架。
- 棚架與護欄。
- 設備框架。
7.2 方管
方形中空截面的四個平面方便焊接與安裝零件，又具有封閉截面的結構特性，因此在機械機架與焊接框架非常常見。
7.3 矩形管
矩形管可以藉由長、短邊配置，讓主要方向具有更適合的彎曲性能，同時保留平坦安裝面。
| 截面 | 主要特色 | 常見用途 |
|---|---|---|
| 圓管 | 方向性較均衡、外型圓滑 | 支柱、桁架、護欄 |
| 方管 | 平面多、框架與焊接方便 | 機架、工作桌、設備框架 |
| 矩形管 | 可依長短邊調整主要方向性能 | 梁、機架、車體與設備 |
8. 鋼板｜最自由的結構材料之一
鋼板雖然不像H型鋼具有固定截面，但在鋼結構與機械製造中非常重要。
8.1 鋼板常用在哪裡？
- 設備底板。
- 連接板。
- 補強肋板。
- 端板。
- 法蘭板。
- 焊接箱型結構。
- 大型機械機架。
利用雷射、電漿、火焰切割、折彎與焊接，可以把平板製作成非常多不同形式的客製結構。
H型鋼提供主要骨架，鋼板則可作為連接、補強、底座與局部受力結構。

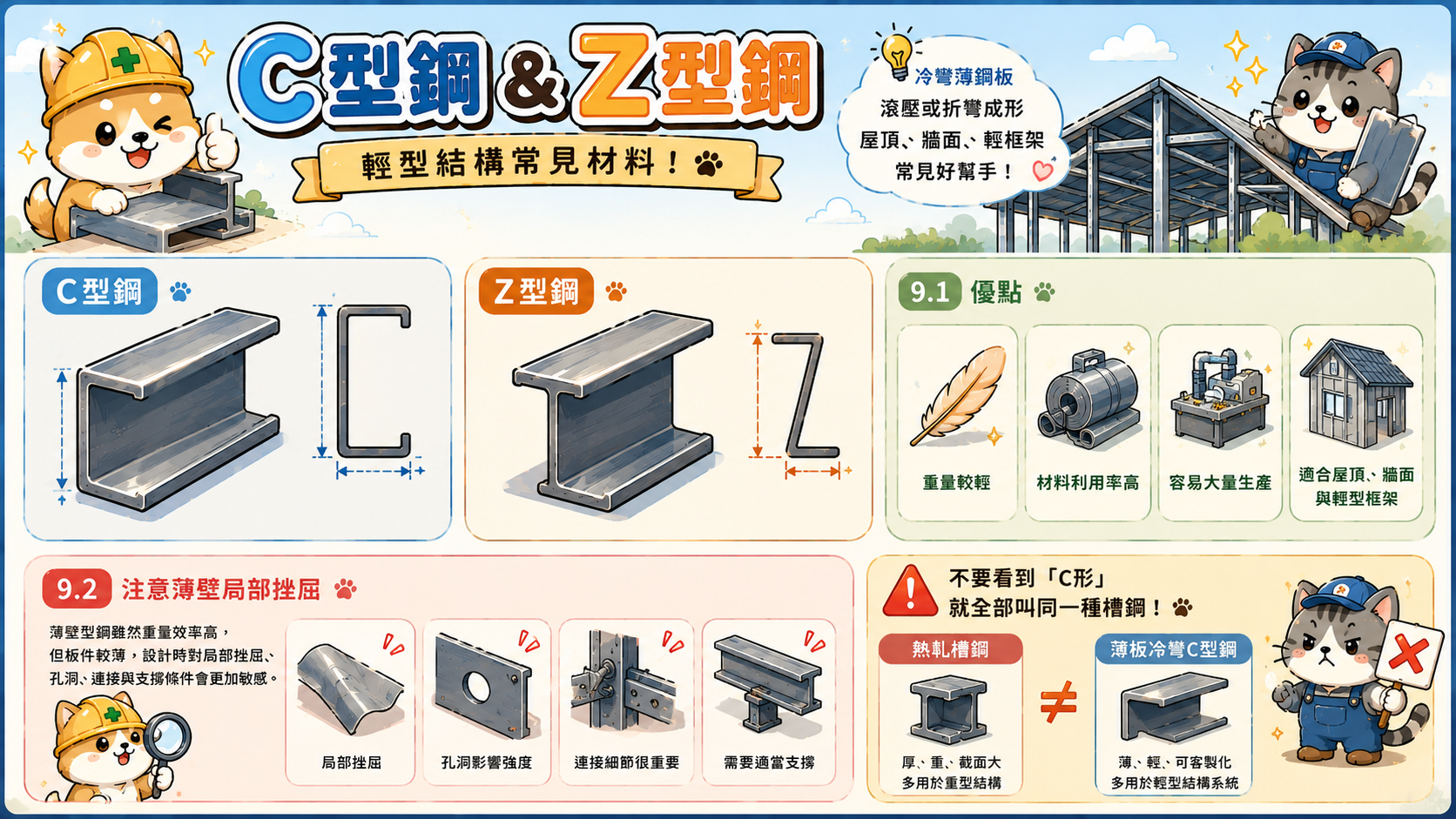

9. C型鋼與Z型鋼｜輕型結構常見材料
冷彎型鋼通常利用較薄鋼板經滾壓或折彎形成截面，例如C形、Z形及具有折邊的各種薄壁型鋼。
9.1 優點
- 重量較輕。
- 材料利用率高。
- 容易大量生產。
- 適合屋頂、牆面與輕型框架。
9.2 注意薄壁局部挫屈
薄壁型鋼雖然重量效率高，但板件較薄，設計時對局部挫屈、孔洞、連接與支撐條件會更加敏感。
10. 常見結構鋼種類比較
| 型式 | 截面 | 主要優點 | 注意事項 | 常見用途 |
|---|---|---|---|---|
| H型鋼 | H形 | 主要方向抗彎效率高 | 強弱軸與側向穩定 | 梁柱、大型平台 |
| 角鋼 | L形 | 加工與連接方便 | 截面不對稱 | 支架、桁架、補強 |
| 槽鋼 | 槽形 | 平面安裝方便 | 開放截面與扭轉 | 機架、底座、支撐 |
| 圓管 | 圓形中空 | 方向性較均衡 | 接合平面較少 | 支柱、桁架、護欄 |
| 方管 | 方形中空 | 框架與焊接方便 | 薄壁局部變形需注意 | 工作桌、機架、框架 |
| 矩形管 | 矩形中空 | 可強化主要方向抗彎 | 安裝方向重要 | 梁、機架、車體 |
| C／Z型鋼 | 冷彎薄壁 | 輕量、材料效率高 | 局部挫屈 | 檁條、輕型結構 |
11. 拉、壓、彎曲與扭轉怎麼看？
選型鋼以前，最好先知道構件主要在承受什麼力量。
11.1 拉力 Tension
材料受到兩端向外拉伸。除了材料本身強度，螺栓孔、焊接與截面削弱位置也可能影響實際承載。
11.2 壓力 Compression
構件受到軸向壓縮。短而粗的構件可能主要受到材料強度限制，但細長柱往往還需要考慮挫屈。
11.3 彎曲 Bending
梁受到橫向荷重時會產生彎曲，因此截面高度與材料分布對剛性與應力非常重要。
11.4 剪力 Shear
構件中的不同部分有相對滑動趨勢。例如H型鋼受彎時，腹板在剪力傳遞中具有重要角色。
11.5 扭轉 Torsion
構件受到繞自身軸線的扭矩。一般來說，封閉式中空截面在許多抗扭應用中較具優勢，而開放式截面的扭轉行為則更需要注意。
而是問：
力量從哪裡來 → 朝哪個方向 → 跨多遠 → 怎麼支撐 → 怎麼連接？
12. 什麼是挫屈？為什麼長柱特別需要注意？
挫屈（Buckling）可以簡單理解成： 細長構件受到壓力後，還沒把材料本身真正壓壞，就先向側面彎曲失去穩定。
這也是為什麼不能只拿鋼材的抗拉強度，直接判斷一根長柱能承受多少重量。
12.1 影響挫屈的因素
- 構件長度。
- 截面形狀。
- 截面方向。
- 材料彈性。
- 兩端固定方式。
- 中間是否有側向支撐。
- 荷重是否偏心。
13. 結構鋼材料牌號與強度
「H型鋼」描述的是截面形狀， 並不是材料牌號。
同樣外型的H型鋼、角鋼或鋼板，仍可能依國家標準、用途與製造方式採用不同鋼種。
13.1 選材時常關心什麼？
- 降伏強度。
- 抗拉強度。
- 延伸率與韌性。
- 焊接性。
- 厚度。
- 低溫或特殊環境性能。
- 相關材料標準與證明。

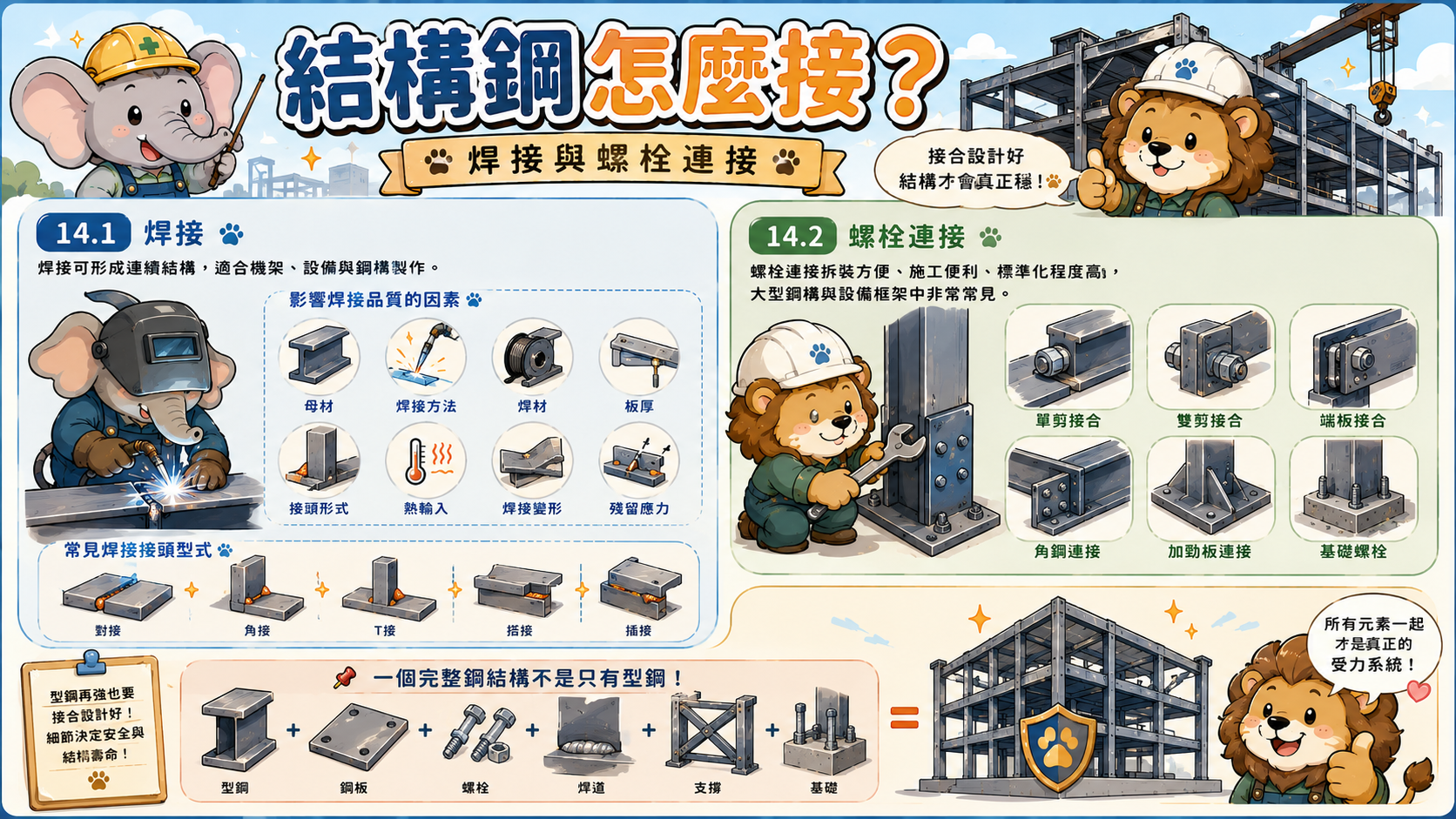

14. 結構鋼怎麼接？焊接與螺栓連接
型鋼本身再強，如果接合位置設計不良，整體結構一樣可能出現問題。
14.1 焊接
焊接可以把鋼材形成連續結構，適合大量機架、設備與鋼構製作。
但焊接品質會受到：
- 母材。
- 焊接方法。
- 焊材。
- 板厚。
- 接頭形式。
- 熱輸入。
- 焊接變形與殘留應力。
14.2 螺栓連接
螺栓連接具有拆裝方便、現場施工便利與標準化程度高等特色，大型鋼構與設備框架中非常常見。
型鋼＋鋼板＋螺栓＋焊道＋支撐＋基礎，才形成真正的受力系統。
15. 結構鋼防鏽與表面處理
一般碳鋼在水分與氧氣環境中可能發生腐蝕，因此戶外、高濕或具有腐蝕性環境的鋼構，需要另外規劃防蝕方式。
15.1 常見處理方向
- 塗裝：利用底漆、中塗與面漆等塗層隔離環境。
- 熱浸鍍鋅：利用鋅層提供鋼材防蝕保護。
- 其他金屬或防蝕塗層：依設備與環境需求選擇。
- 結構排水設計：避免水長期積存在縫隙與封閉位置。
15.2 中空管材特別要注意內部腐蝕
方管、矩形管或圓管若水氣能進入卻無法排出，內部腐蝕可能不容易從外觀看見，因此端部封閉、排水、通氣與表面處理方式應依結構用途一起考慮。
16. 結構鋼如何選型？
真正選結構鋼時，可以先依照以下順序整理需求。
- 確認用途：梁、柱、支架、平台、機架還是桁架。
- 確認荷重：設備重量、人員、物料、衝擊與動態負荷。
- 確認跨度／長度：越長的構件，變形與穩定問題通常越重要。
- 確認受力方向：拉、壓、彎曲、剪力或扭轉。
- 確認安裝空間：截面高度與寬度是否受限制。
- 確認接合方式：焊接、螺栓、底板或其他方式。
- 確認工作環境：室內、戶外、潮濕、鹽害或化學環境。
- 確認施工條件：搬運、吊裝、現場焊接與加工能力。
- 確認材料與規格：依相關工程標準選擇。
- 正式承重用途進行結構計算。
| 需求 | 可優先了解的型鋼 |
|---|---|
| 較大跨度梁 | H型鋼、焊接組立梁等 |
| 設備支架與小型框架 | 角鋼、槽鋼、方管 |
| 外型整齊的機械機架 | 方管、矩形管 |
| 桁架或管狀結構 | 圓管、方管、角鋼等 |
| 輕量屋架／檁條 | C型、Z型冷彎型鋼 |
| 客製底座與補強 | 鋼板搭配型鋼 |
17. 結構鋼常見工業應用
| 應用 | 常見結構方式 |
|---|---|
| 鋼構建築 | H型鋼梁柱＋鋼板＋螺栓／焊接 |
| 機械設備機架 | 方管、矩形管、槽鋼＋鋼板 |
| 工業工作平台 | H型鋼、槽鋼、角鋼與鋼板 |
| 輸送設備 | 槽鋼、方管、角鋼框架 |
| 桁架 | 角鋼、圓管或中空型鋼 |
| 設備底座 | H型鋼／槽鋼＋厚鋼板＋補強肋 |
✅ 結構鋼重點總結
結構鋼真正的重點不是「哪一種鋼材最強」，而是 如何利用適合的截面，把材料配置在最需要的位置。 H型鋼適合主要方向彎曲與梁柱；角鋼與槽鋼加工連接方便；圓管、方管與矩形管屬於中空截面，適合各種框架；鋼板則提供高度加工自由度。實際工程仍需要把荷重、跨度、挫屈、扭轉、接合、腐蝕與施工條件一起納入評估。
18. FAQ 結構鋼常見問題
Q1：結構鋼是什麼？
結構鋼是用於承載、支撐與框架等結構用途的一類鋼材，可製成H型鋼、角鋼、槽鋼、中空型鋼、鋼板及其他截面。
Q2：H型鋼和工字鋼一樣嗎？
兩者外觀都具有上下翼板與中央腹板，但不同國家與產品系列對截面比例、翼板形式與名稱可能有不同分類，實際採購應以標準尺寸與產品規格確認。
Q3：角鋼和角鐵一樣嗎？
台灣現場常把L形角鋼俗稱為角鐵；正式材料與規格資料通常使用角鋼或Angle等名稱。
Q4：方管和圓管哪個比較強？
沒有單一答案。必須比較材料、外形尺寸、壁厚、荷重方向、長度與支撐條件；不同截面在彎曲、扭轉與挫屈方面各有不同特性。
Q5：H型鋼為什麼適合做梁？
H型鋼將大量材料配置在距離截面中性軸較遠的上下翼板，可有效利用材料抵抗主要方向的彎曲，因此常用於梁構件。
Q6：槽鋼和C型鋼一樣嗎？
名稱在現場可能混用，但傳統熱軋槽鋼與薄板冷彎C型鋼的製造方式、壁厚與結構用途可能不同，正式使用應依實際產品規格區分。
Q7：一般水管可以拿來當結構鋼管嗎？
不能只因尺寸接近就直接替代。流體配管與結構用途可能採用不同材料、壁厚、尺寸公差與產品標準，正式承重用途應使用符合設計要求的材料。
Q8：鋼材越厚承重一定越高嗎？
增加厚度通常會改變截面與承載性能，但實際結構能力仍受到截面形狀、跨度、支撐、挫屈、荷重方向與接合方式影響，不能只看厚度。
Q9：戶外結構鋼一定要鍍鋅嗎？
不一定只限定鍍鋅。可依腐蝕環境、設計壽命、施工與維護條件選擇塗裝、熱浸鍍鋅或其他防蝕系統。
Q10：要怎麼知道一支H型鋼可以承受多少重量？
不能只靠H型鋼尺寸直接得到一個固定公斤數。需要知道跨度、支撐方式、荷重位置、材料、截面性質、側向支撐與容許變形等條件，再依相關結構規範計算。
