⭕ O型環看起來都一樣，為什麼換上去還是會漏油、漏水或漏氣？
O型環（O-Ring）是機械設備中最常見的密封件之一。它的標準截面呈 圓形，安裝進溝槽後受到適當壓縮，利用橡膠彈性填補零件間的間隙，阻止液體或氣體通過。
但O型環並不是只要「尺寸差不多、塞得進去」就能使用。真正影響密封效果的因素包括 內徑、線徑、材質、硬度、壓縮量、溝槽尺寸、工作壓力、溫度、介質、運動方式與表面粗糙度。
本篇將從O型環的基本原理開始，完整說明尺寸判讀、常見材質、靜態與動態密封、安裝方法，以及漏油、咬傷、扭轉、硬化與擠出的常見原因。
👉 O型環選型不能只看尺寸，還要同時確認介質、溫度、壓力、運動方式與溝槽設計。
常見問題如「O型環尺寸怎麼量」、「NBR與Viton差在哪」、「PTFE能不能直接代替橡膠」、「O型環為什麼一直漏」，都必須從密封原理與實際工作條件一起判斷。

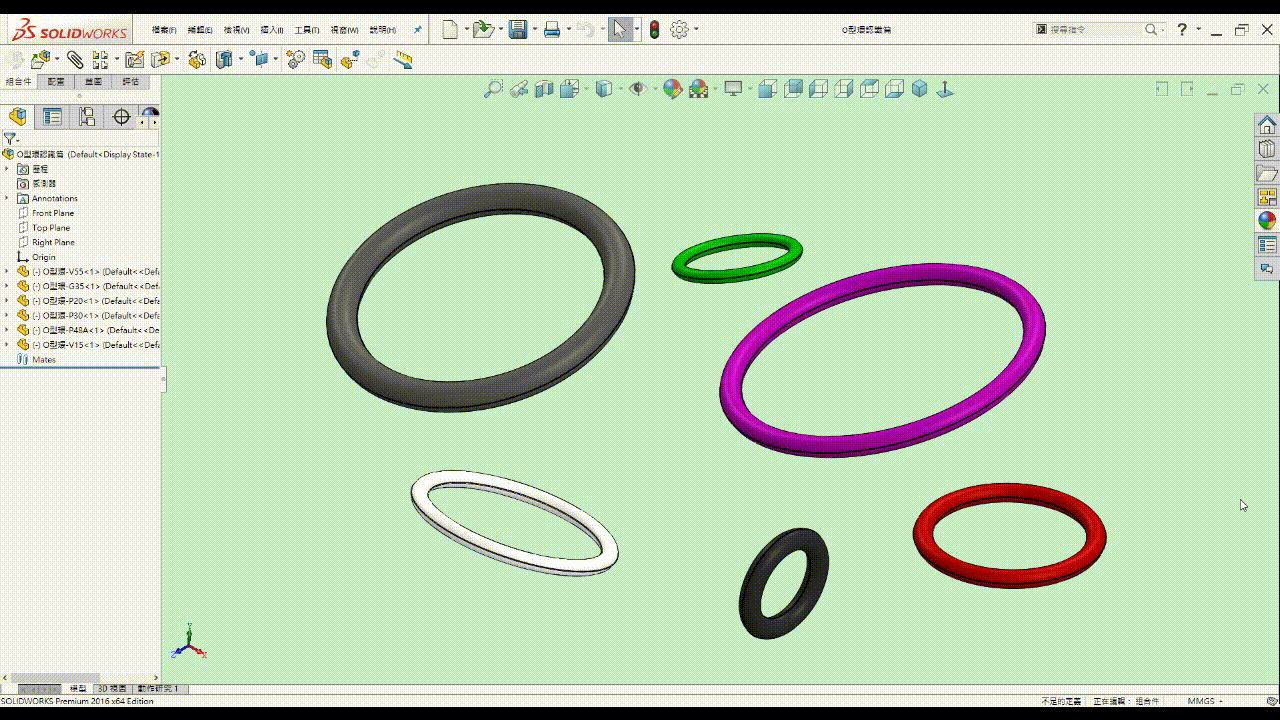

O型環認識篇｜尺寸、材質、密封原理與選用完整解析
✔ 能裝進溝槽，不代表尺寸正確
✔ 耐高溫，不代表一定耐你使用的油或化學液體
✔ 壓得越緊，不代表密封效果越好
👉 壓縮不足會漏，壓縮過大則可能增加摩擦、發熱、永久變形與早期破損。
🔧 O型環選擇最快方法
- 確認密封型式：靜態、往復、旋轉，還是真空密封。
- 確認介質：空氣、水、液壓油、燃油、溶劑、蒸氣或化學液體。
- 確認溫度：包含正常工作溫度、瞬間高溫與低溫啟動。
- 確認壓力：工作壓力、壓力脈動及零件配合間隙。
- 確認尺寸：內徑、線徑、溝槽尺寸與預壓縮量。
- 選擇材質與硬度：依耐油、耐候、耐熱、耐磨及化學相容性判斷。
- 檢查安裝條件：倒角、毛刺、潤滑、表面粗糙度與裝配方向。
簡單說：尺寸決定能不能裝，材質決定能不能耐受介質與溫度，溝槽與壓縮量則決定能不能長期密封。
O型環常見於液壓缸、氣壓缸、泵浦、閥體、接頭、真空設備、汽機車、食品設備及各種機械零件。雖然結構簡單，但密封性能高度依賴正確尺寸、材質與安裝條件，因此也是維修現場最容易「看起來一樣，換了卻還是漏」的零件之一。
👉 O型環常搭配管路、接頭與真空系統使用，可延伸閱讀： 管用接頭全方位指南、 真空原理入門
1. O型環的密封原理
O型環本身是一個截面呈圓形的彈性環狀密封件。安裝進溝槽後，O型環會受到一定程度的壓縮，使其同時接觸溝槽底面與另一側配合面，形成初始密封。
當系統內部出現壓力時，流體會推動O型環朝低壓側移動，使橡膠更貼合間隙與密封面。只要材質、壓縮量、間隙與表面狀況合適，壓力可幫助O型環加強密封。
⭕ O型環為什麼要先被壓縮？
設備尚未加壓時，O型環就需要靠初始壓縮填滿部分間隙。若完全沒有壓縮，低壓、靜止或真空狀態下便可能無法建立穩定密封。
1.1 密封不是靠O型環塞滿整個溝槽
O型環受壓後會變形，也會因溫度與介質產生膨潤。因此溝槽通常必須保留適當空間，讓橡膠有變形餘量。若溝槽填充過滿，O型環可能因熱膨脹或介質膨潤而被過度擠壓。
1.2 壓力越高，為什麼越容易擠出？
高壓會把O型環推向低壓側。若軸與孔之間的配合間隙過大，橡膠便可能被擠進間隙，形成啃咬、撕裂或邊緣剝落。此時可從縮小間隙、提高硬度或增加擋圈等方向改善。
2. 影片教學：O型環入門
若想先用影片快速了解O型環的基本結構、常見材質與應用，可以搭配下方FR工具人教學影片觀看，再依本文逐步理解尺寸、溝槽與失效原因。
🎥 教學影片：O型環認識篇｜材料、特性與應用
影片適合建立O型環的初步概念；實際選型時，仍需依介質、溫度、壓力、速度與溝槽尺寸確認。
3. O型環尺寸怎麼看？
O型環尺寸通常以 內徑（ID）×線徑（CS） 表示。線徑也常被稱為截面直徑、條徑或粗細。
| 尺寸項目 | 英文縮寫 | 說明 |
|---|---|---|
| 內徑 | ID | O型環內側圓孔的直徑 |
| 線徑 | CS | O型環橡膠截面的直徑 |
| 外徑 | OD | O型環最外側的直徑 |
3.1 舊O型環怎麼量？
可使用游標卡尺初步測量，但使用過的O型環可能已經膨潤、拉伸、磨耗或產生永久變形，因此量到的尺寸未必等於原始規格。
- 將O型環平放，不要刻意拉伸。
- 量測內徑，避免卡尺施力過大使橡膠變形。
- 量測線徑，可在不同位置測量數次。
- 觀察截面是否已被壓扁或磨耗。
- 搭配原本溝槽、軸徑、孔徑或設備零件表確認。
相同外徑可能由不同內徑與線徑組合而成。若線徑選錯，即使外觀看起來相近，也可能造成壓縮不足、裝不進去或摩擦過大。
3.2 公制與英制O型環可以混用嗎？
部分公制與英制尺寸非常接近，但並不代表可以直接互換。O型環溝槽通常依特定標準設計，細小尺寸差異就可能改變壓縮量、拉伸率與溝槽填充率。
4. 靜態、往復與旋轉密封差在哪？
O型環是否適合使用，除了看介質與壓力，也要看兩個零件之間有沒有相對運動。靜態密封與動態密封的摩擦、磨耗、潤滑及溝槽設計要求差異很大。
| 密封類型 | 運動狀態 | 常見應用 | 主要風險 |
|---|---|---|---|
| 靜態密封 | 密封面之間基本不移動 | 法蘭、端蓋、接頭、閥體 | 壓縮不足、擠出、永久變形 |
| 往復密封 | 活塞或活塞桿直線往返 | 氣壓缸、液壓缸、滑閥 | 摩擦、磨耗、扭轉與黏滑 |
| 旋轉密封 | 軸持續或間歇旋轉 | 低速旋轉軸與特殊機構 | 摩擦生熱、磨耗與潤滑不足 |
| 真空密封 | 可為靜態或動態 | 真空腔體、泵浦與閥件 | 微小漏氣、材料放氣與表面缺陷 |
4.1 O型環適合高速旋轉嗎？
O型環可以用於部分低速、輕負荷旋轉密封，但高速連續旋轉容易產生摩擦熱、磨耗與潤滑失效。高速軸封通常需要進一步評估唇形油封、機械軸封、PTFE密封或其他專用旋轉密封。
5. 常見O型環材質比較
O型環材料不是單純分成「普通橡膠」與「高級橡膠」。不同高分子材料對油、水、蒸氣、燃油、臭氧、酸鹼、低溫與高溫的耐受差異很大。
| 材質 | 常見優點 | 常見限制 | 常見應用 |
|---|---|---|---|
| NBR丁腈橡膠 | 耐礦物油、成本低、通用性高 | 耐臭氧、耐候與高溫能力有限 | 一般液壓、氣壓、油路 |
| FKM氟橡膠 | 耐油、燃油、熱與多種化學介質 | 低溫彈性與部分介質相容性需確認 | 汽車、化工、高溫油路 |
| EPDM | 耐水、蒸氣、臭氧與戶外老化 | 通常不適合礦物油與燃油 | 水路、蒸氣、戶外設備 |
| VMQ矽橡膠 | 耐高低溫、耐候、柔軟 | 耐磨、撕裂與部分油品能力較弱 | 食品設備、靜態高低溫密封 |
| PU聚氨酯 | 耐磨、抗撕裂與耐擠出能力佳 | 耐熱、水解與化學相容性依配方不同 | 液壓、氣壓與高磨耗場合 |
| PTFE | 耐化學、低摩擦、耐溫範圍廣 | 彈性與回復性低，安裝與溝槽要求高 | 化工、特殊流體與低摩擦需求 |
同樣叫NBR、FKM或EPDM，不同配方、硬度、填料與認證等級仍可能有差異。食品、飲用水、氧氣、醫療或特殊化學環境，應確認實際產品規格與相關認證。
6. NBR丁腈橡膠O型環
NBR是工業上最常見的O型環材質之一，中文常稱丁腈橡膠。市場上也常見「丁晴」的寫法，但較標準的材料名稱為丁腈橡膠。
- 主要優點：耐礦物油、液壓油與一般潤滑油，價格與取得性佳。
- 常見用途：液壓設備、氣壓元件、泵浦、油路與一般機械。
- 常見限制：長期戶外曝曬、臭氧、高溫與部分溶劑環境表現較弱。
7. FKM氟橡膠O型環
FKM是氟橡膠的材料分類，市場常以Viton稱呼，但Viton原本是特定品牌名稱，不能代表所有氟橡膠配方完全相同。
- 主要優點：耐油、燃油、高溫與多種化學介質能力通常優於一般NBR。
- 常見用途：汽機車燃油系統、化工設備、高溫油路與真空設備。
- 常見限制：低溫彈性、熱水蒸氣、胺類、部分酮類與特定化學物仍需依配方確認。
8. EPDM三元乙丙橡膠O型環
EPDM具有良好的耐水、耐候、耐臭氧與戶外老化能力，常用於水路、熱水、蒸氣與戶外設備。
- 主要優點：耐水、臭氧、日曬與多種極性介質。
- 常見用途：自來水、熱水、冷卻水、蒸氣與戶外密封。
- 常見限制：一般不適合礦物油、潤滑油與燃油環境。
💧 水路用O型環為什麼常見EPDM？
因為EPDM對水、熱水、臭氧與戶外環境通常具有良好耐受性。但若設備同時接觸潤滑油或油性介質，就必須重新確認材質。
9. 矽橡膠O型環
矽橡膠常以VMQ表示，具有良好的高低溫彈性、耐候性與外觀穩定性，並可依配方提供食品或醫療用途等級。
- 主要優點：高低溫範圍廣、柔軟、耐候性佳。
- 常見用途：食品設備、醫療器材、烘烤設備與低溫設備。
- 常見限制：耐磨、抗撕裂與高壓動態密封能力通常不如部分其他彈性體。
10. PU聚氨酯O型環
聚氨酯O型環通常具有良好的耐磨、抗撕裂與耐擠出能力，常見於液壓、氣壓及較高磨耗的密封環境。
- 主要優點：耐磨、抗撕裂、機械強度與耐擠出能力佳。
- 常見用途：液壓缸、氣壓缸、高壓設備與重型機械。
- 常見限制：耐熱、耐水解與化學相容性會因聚氨酯配方不同而有差異。
11. PTFE O型環與包覆式O型環
PTFE是聚四氟乙烯，具有低摩擦、耐化學與耐溫範圍廣等特性。但PTFE不像一般橡膠具有明顯彈性，因此純PTFE O型環的密封方式、安裝條件與溝槽設計不能完全照搬橡膠O型環。
11.1 純PTFE O型環
- 耐多種化學介質，摩擦係數低。
- 不易像橡膠一樣彈性拉伸，安裝難度較高。
- 回復性較低，對尺寸公差與溝槽設計較敏感。
- 可能需要開放式溝槽、分離式結構或專用裝配方式。
11.2 PTFE包覆式O型環
包覆式O型環通常以彈性體作為內芯，外層包覆FEP、PFA或其他氟塑膠，用來兼顧化學耐受性與部分彈性回復。但其柔軟度、裝配方式與密封性能仍與一般實心橡膠O型環不同。
純PTFE的彈性回復遠低於橡膠。若原本溝槽是為彈性橡膠設計，直接替換PTFE可能出現安裝困難、低壓密封不足或永久變形問題。
12. O型環溝槽與壓縮量
O型環是否密封，除了材質與尺寸之外，溝槽寬度、深度、角部、表面粗糙度及配合間隙都非常重要。
12.1 壓縮量
壓縮量是O型環安裝後，線徑被壓縮的程度。靜態密封通常可接受較明顯壓縮；動態密封則需兼顧摩擦與發熱，因此壓縮量通常不能過大。
12.2 溝槽填充率
O型環受壓、升溫或吸收介質後會變形與膨脹，因此溝槽需要保留一定容積。若填充率過高，橡膠可能無處變形，造成摩擦上升、溝槽擠壓或密封失效。
12.3 拉伸與壓縮安裝
裝在軸上的O型環通常會有一定拉伸；裝在孔內的O型環則可能受到徑向壓縮。拉伸過大會使線徑變細、壓縮量下降，也可能縮短材料壽命。
| 設計項目 | 過小或不足 | 過大或過量 |
|---|---|---|
| 壓縮量 | 初始密封不足、容易滲漏 | 摩擦、發熱、永久變形與裝配困難 |
| 溝槽寬度 | 變形空間不足 | O型環可能移動、扭轉或定位不穩 |
| 配合間隙 | 加工與運動阻力可能增加 | 高壓時容易擠出與啃咬 |
| 拉伸率 | 可能定位鬆動 | 線徑變細、壓縮下降與壽命縮短 |
13. O型環安裝注意事項
許多O型環不是在運轉中損壞，而是在安裝當下就被毛刺、牙紋、尖角或工具刮傷。微小傷口在加壓後可能快速擴大，形成漏油或漏氣。
- 清潔零件：移除鐵屑、砂粒、舊密封碎片與硬化油泥。
- 檢查倒角：軸端、孔口及通過螺紋的位置應避免尖銳邊緣。
- 確認材質相容性：安裝潤滑劑不能破壞O型環材料或污染系統。
- 避免過度拉伸：不要為了套過零件而將O型環拉得過長。
- 避免扭轉：裝入溝槽後確認O型環沒有像麻花一樣扭曲。
- 不要使用尖銳工具：螺絲起子、金屬鉤容易刮傷密封面。
- 確認位置：O型環應完整落入溝槽，不可局部翹起或被夾住。
13.1 可以塗黃油或機油安裝嗎？
需視O型環材質與系統介質而定。適當潤滑可降低安裝摩擦與咬傷風險，但潤滑劑若與橡膠不相容，可能造成膨潤、軟化或龜裂。
13.2 O型環通過螺紋時怎麼保護？
可使用安裝套筒、薄壁保護套或光滑膠帶暫時覆蓋螺紋，避免牙峰割傷O型環。完成套入後再移除保護材料並檢查密封件表面。
14. 常見失效與漏油漏氣原因
舊O型環的外觀往往能提供故障線索。不要只換新品就結束，若原本的尺寸、材質、溝槽或運轉條件有問題，新O型環仍可能很快再次損壞。
| 失效外觀 | 可能原因 | 改善方向 |
|---|---|---|
| 截面被壓扁、失去回彈 | 永久壓縮變形、高溫或材質老化 | 檢查溫度、壓縮量與材質等級 |
| 表面龜裂、變硬 | 高溫、臭氧、日曬或化學老化 | 更換耐熱、耐候或相容材質 |
| 體積膨脹、變軟 | 介質滲入，材質不相容 | 確認油品、溶劑與材料相容性 |
| 邊緣像被咬掉 | 高壓擠出、配合間隙過大 | 縮小間隙、提高硬度或加擋圈 |
| 螺旋狀磨痕或局部翻轉 | 往復運動中扭轉、潤滑不足 | 改善溝槽、表面、潤滑與運動條件 |
| 單一切口或刮傷 | 安裝工具、毛刺或螺紋割傷 | 修整倒角並使用安裝保護套 |
| 表面磨平、粉化 | 動態磨耗、表面粗糙或污染物 | 改善材質、潤滑、過濾與表面品質 |
| 低溫時硬化漏氣 | 材料低溫彈性不足 | 改用低溫性能較合適的配方 |
14.1 換新O型環還是漏，可能是哪裡有問題？
- 線徑或內徑選錯。
- 公制與英制近似尺寸混用。
- 材質不耐目前使用的油、蒸氣或化學液體。
- 溝槽磨損、腐蝕、刮傷或尺寸不正確。
- 軸或孔偏心、跳動、刮傷或表面太粗。
- 安裝時O型環被割傷、夾傷或扭轉。
- 系統壓力、溫度或速度已超過原設計條件。
- 真正漏點不在O型環，而在螺紋、接頭、鑄件孔隙或其他密封面。
15. O型環選型流程
選擇O型環時，可依照以下順序整理條件。比起先問「黑色還是咖啡色」，先釐清工作環境更重要。
- 介質：空氣、水、油、燃油、冷媒、煞車液、溶劑或化學藥液。
- 最低與最高溫度：包含設備停機、啟動及瞬間溫度。
- 壓力：最大工作壓力、瞬間壓力與壓力方向。
- 運動方式：靜態、往復、擺動或旋轉。
- 速度與頻率：每分鐘循環次數、滑動速度與連續運轉時間。
- 尺寸：內徑、線徑、軸徑、孔徑及溝槽尺寸。
- 硬度：依低壓貼合、高壓擠出與裝配條件選擇。
- 表面條件：粗糙度、刮痕、偏心與潤滑狀態。
- 認證要求：食品、飲用水、醫療、氧氣或特殊產業規範。
🔍 常見材質快速方向
- 一般礦物油與液壓油：常先評估NBR。
- 較高溫、燃油或特定化學介質：可評估FKM。
- 水、熱水、蒸氣與戶外臭氧：常評估EPDM。
- 高低溫靜態、食品或柔軟需求：可評估矽橡膠。
- 高磨耗與耐擠出：可評估PU。
- 高化學耐受與低摩擦：可評估PTFE或特殊包覆式密封。
16. 保存與更換時機
O型環的壽命沒有固定「每6個月或每12個月一定更換」的通用答案。靜態常溫密封可能長期使用，動態、高溫、高壓或化學環境則可能快速劣化。
16.1 保存方式
- 避免陽光、紫外線與臭氧來源。
- 避免高溫、潮濕及劇烈溫差。
- 不要長期拉伸、折疊或重物壓迫。
- 避免接觸油品、溶劑、清潔劑與不相容金屬污染物。
- 保留原包裝與材質、尺寸、批次標示。
- 不同材質與尺寸分開保存，避免混料。
16.2 什麼時候應更換？
- 出現漏油、漏水、漏氣或真空保持下降。
- 表面龜裂、硬化、黏化、膨潤或粉化。
- 截面已明顯壓扁，失去回彈。
- 出現割傷、咬痕、磨耗或扭轉痕跡。
- 設備拆解保養後，舊O型環已無法確認狀態。
- 達到設備製造商規定的保養週期或循環次數。
17. FAQ O型環常見問題
Q1：O型環尺寸怎麼表示？
通常以內徑乘以線徑表示，例如內徑20 mm、線徑2.4 mm，可標示為20×2.4 mm。外徑約等於內徑加上兩倍線徑。
Q2：黑色O型環就是NBR嗎？
不一定。NBR、EPDM、FKM與其他橡膠都可能製成黑色，顏色不能可靠判斷材質。應依包裝、料號、材料證明或原廠資料確認。
Q3：咖啡色O型環就是Viton嗎？
不一定。部分FKM產品常見咖啡色，但不同廠商可使用不同顏色，其他材料也可能製成相似顏色。不能只靠外觀判斷。
Q4：O型環越粗，密封就越好嗎？
不一定。線徑必須與溝槽深度、寬度及配合面匹配。過粗可能裝不進去、壓縮過大或摩擦升高，過細則可能壓縮不足而漏。
Q5：NBR與FKM哪一種比較好？
沒有絕對較好。NBR適合一般礦物油與常溫工業用途，價格較低；FKM通常具有較好的耐熱、耐油與部分化學耐受性，但低溫及特定介質仍需確認。
Q6：PTFE O型環可以直接替代橡膠O型環嗎？
通常不能直接視為完全替代。PTFE彈性與回復性較低，對溝槽、公差及安裝方式要求不同。應確認原本結構是否適合PTFE密封。
Q7：O型環安裝時一定要塗油嗎？
不一定。適當潤滑通常可降低裝配損傷，但潤滑劑必須與O型環材質及系統介質相容。乾式、食品、氧氣與特殊製程可能有不同要求。
Q8：O型環可以重複使用嗎？
重要設備通常不建議隨意重複使用拆下的舊O型環。拆裝可能造成拉伸、割傷或永久變形，而且肉眼不一定看得出微小損傷。
Q9：O型環換新後還是漏，應先檢查什麼？
先確認內徑、線徑與材質，再檢查溝槽、軸孔表面、毛刺、偏心、壓力與安裝損傷。也要確認真正漏點是否位於其他接合面。
Q10：O型環多久需要更換一次？
沒有固定通用週期。應依介質、溫度、壓力、運動速度、循環次數、設備重要性與實際劣化狀況決定，並優先遵守設備製造商的保養規範。
✅ O型環選用重點總結
O型環雖然結構簡單，但真正密封效果取決於內徑、線徑、材質、硬度、壓縮量、溝槽、介質、溫度、壓力與運動方式。遇到漏油或漏氣時，不要只更換看起來一樣的密封圈，而應從舊品破損外觀與系統條件找出根本原因。
