🏭 一片平板，怎麼變成機箱、支架、控制箱與機械外殼？
板金加工（Sheet Metal Fabrication，亦常寫作鈑金加工） 是利用 切割、沖孔、折彎、成形、焊接與表面處理， 將金屬板材製作成具有實際功能的零件與結構。
看起來只是「切一切、折一折」， 但真正影響成品尺寸與品質的因素非常多， 包括 板厚、材料、折彎R角、展開尺寸、K Factor、回彈、孔位距離、焊接變形與表面處理。
本篇將從板金製作流程開始， 一次整理雷射切割、剪切、沖孔、折彎、深拉、滾壓、焊接與表面處理， 並加入實際設計最容易忽略的折彎與尺寸觀念。
板金加工完整指南｜切割、折彎、焊接、展開與設計重點解析
🔧 板金加工30秒快速看懂
- 雷射切割：依CAD輪廓快速切出複雜外型與孔位。
- 剪切：適合直線快速裁板。
- 沖孔：適合大量孔、百葉、凸包等特徵。
- 折彎：利用上下模具將板材形成角度與立體結構。
- 深拉：將平板拉入模具形成杯狀、盒狀等深度結構。
- 滾壓成形：連續通過多組輥輪形成固定長截面。
- 焊接：將多個板金件組合成完整結構。
- 表面處理：依材質與環境搭配烤漆、鍍鋅、陽極、噴砂等方式。
✔ 折90°並不是直接把兩邊長度相加就是展開尺寸
✔ 板材折彎後會產生內側壓縮、外側拉伸
✔ 不同材料的回彈程度不同
✔ 孔太靠近折彎線可能被拉成橢圓或變形
✔ 折彎內R不是想畫多小就能做多小
✔ 焊接後尺寸仍可能因熱變形而跑掉

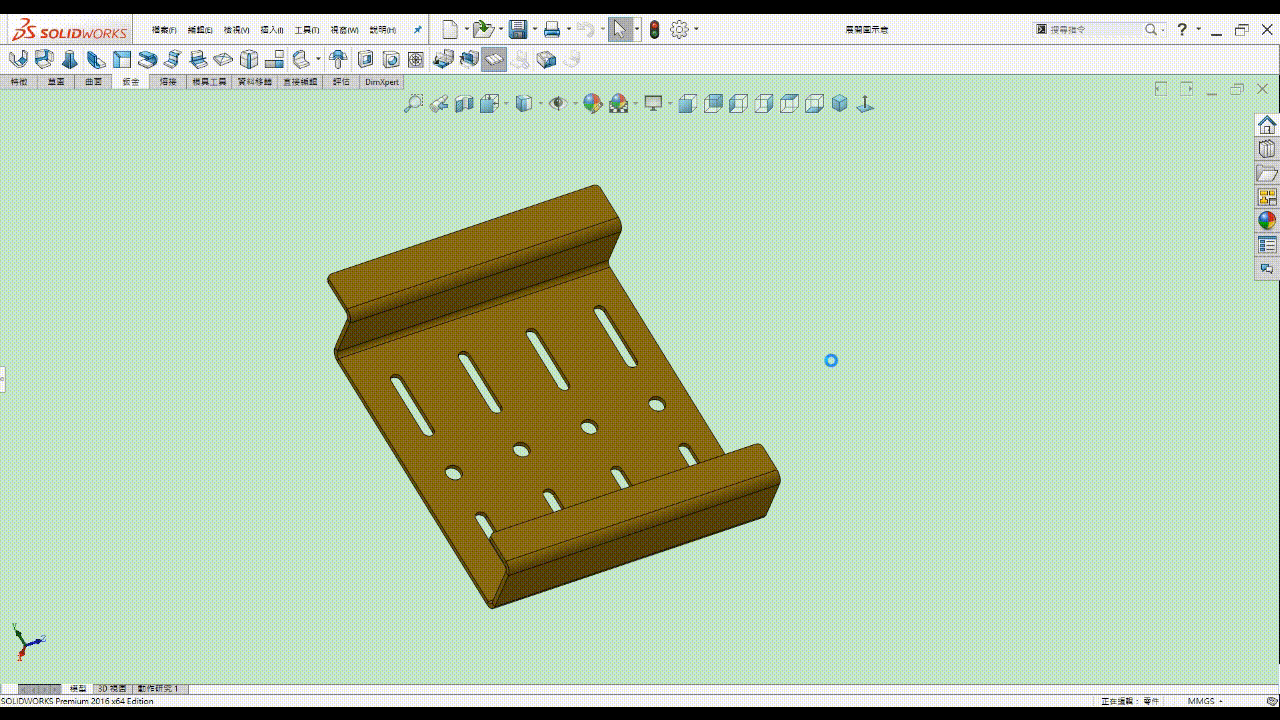

1. 影片教學：板金加工入門
板金製作並不是單一加工方式， 而是一連串從平板到立體零件的製造流程。 可以先透過FR工具人影片快速認識板金製程， 再搭配本文理解折彎與實際設計細節。
🎥 板金加工製程基礎介紹
2. 板金加工是什麼？
板金加工主要以一定厚度的金屬板材為原料， 透過切割、塑性成形與接合作業， 製造成平面或立體零件。
和CNC從整塊材料大量切除不同， 板金的核心思維通常是 保留原有板材厚度，再透過折彎與成形建立結構。
2.1 板金的優勢
- 材料利用率高。
- 重量相對容易控制。
- 可製作大型箱體與機械外殼。
- 適合少量客製至大量生產。
- 容易搭配螺絲、焊接與鉚接組裝。
3. 板金加工完整流程
- 設計與展開：建立3D零件與平面展開圖。
- 下料：雷射、剪床、沖床或其他設備切出外型。
- 孔與特殊特徵加工：螺絲孔、百葉、凸包、沉孔等。
- 去毛邊：處理切割後鋒利邊緣與毛刺。
- 折彎：將平板形成所需立體角度。
- 焊接／鉚接／螺絲組裝：組合不同零件。
- 整形與研磨：修整焊道與外觀。
- 表面處理：烤漆、電鍍、陽極、噴砂等。
- 尺寸與外觀檢驗。
4. 板金常用什麼材料？
| 材料 | 特色 | 常見用途 |
|---|---|---|
| 冷軋鋼板 SPCC | 表面平整、加工性佳、成本容易控制 | 機箱、支架、設備外殼 |
| 鍍鋅鋼板 | 具有鋅層，可提升一般防蝕能力 | 機箱、設備、建築相關板件 |
| SUS304不鏽鋼 | 耐蝕性佳、外觀與耐久性良好 | 食品設備、機械外殼、戶外設備 |
| SUS316不鏽鋼 | 比304更適合部分高腐蝕環境 | 化工、沿海與特殊設備 |
| 鋁合金板 | 重量低、耐蝕且容易表面處理 | 電子設備、輕量化機構、外殼 |
5. 雷射切割 Laser Cutting
雷射切割利用高能量光束局部熔融或汽化材料， 並依照CAD／CAM路徑切出零件輪廓。
5.1 優點
- 複雜輪廓加工彈性高。
- 不需為每個外型製作專用沖模。
- 適合少量多樣與客製化生產。
- 孔位與外型可在同一道下料流程完成。
5.2 要注意
- 板厚與材料會影響可切割能力。
- 切口可能產生毛刺或熱影響。
- 過小孔徑與細小輪廓需要考慮製程能力。
6. 剪切 Shearing
剪床利用上下刀刃對板材施加剪切力， 快速將大片板材裁成指定長度與寬度。
6.1 適合
- 直線裁切。
- 大量方形或矩形毛胚。
- 前段快速下料。
相較雷射切割， 剪切非常適合簡單直線， 但無法直接切出複雜曲線與內部輪廓。
7. 沖孔 Punching
沖孔利用沖頭與下模對板材施力， 將局部材料剪斷， 形成孔洞或其他板金特徵。
7.1 沖床不只是打圓孔
- 圓孔。
- 方孔。
- 長孔。
- 百葉孔。
- 凸包。
- 特殊成形特徵。
大量重複加工時， 沖壓可以具有很高的生產效率。
8. 板金折彎 Bending
折彎是板金加工中最重要的成形方式之一。 一般折床透過上模與下模對板材施加壓力， 使材料超過彈性範圍並產生永久變形。
8.1 常見折彎形式
- V型折彎。
- U型折彎。
- 銳角折彎。
- 壓平／折邊。
- 多道連續折彎。
實際折角都具有一定內R， 而且折彎區域的材料會產生拉伸與壓縮。
9. 折彎R角為什麼重要？
折彎完成後， 板材內側並不是完全尖角， 而會形成一定的 內側折彎半徑（Inside Bend Radius）。
R角大小會受到：
- 板厚。
- 材料。
- 上模尖端R。
- 下模V槽寬度。
- 折彎方式。
10. 中性層與K Factor是什麼？
板材折彎時：
- 內側材料受到壓縮。
- 外側材料受到拉伸。
在兩者之間存在一層理論上長度變化較小的區域， 稱為 中性層（Neutral Axis）。
K Factor則用來描述中性層位置與板厚之間的關係， 是板金展開計算的重要參數之一。
11. 板金展開尺寸怎麼來？
立體板金零件在雷射切割之前， 通常必須先轉換成平面展開形狀。
但折彎區域材料會產生塑性變形， 所以不能單純將完成尺寸直接加總。
11.1 展開常用的概念
- Bend Allowance（折彎裕量）。
- Bend Deduction（折彎扣除）。
- K Factor。
- 實際折床與模具校正值。
理論計算可以做初始值， 但穩定量產通常還會依材料、板厚、V槽與機台實際試折結果修正。
12. 折彎回彈 Springback 是什麼？
折床施力移除後， 板材仍會有部分彈性恢復， 使角度稍微往原本平板方向回去， 這就是 回彈（Springback）。
12.1 回彈受到什麼影響？
- 材料強度。
- 板厚。
- 折彎R角。
- 折彎方式。
- 模具開口。
因此實際加工可能會利用過折或機台補償， 讓回彈後的成品角度落在要求範圍內。
13. 為什麼孔不能太靠近折彎線？
如果孔洞位於折彎變形區域附近， 板材彎曲時會同時拉伸孔周圍材料， 可能造成：
- 圓孔拉成橢圓。
- 孔邊被拉開。
- 尺寸位置偏移。
- 板材局部變形。
14. 折彎逃料與轉角設計
當兩條折彎線靠得很近， 或折彎直接延伸到板材邊緣時， 角落材料可能互相拉扯、堆積或撕裂。
因此常會設計：
- Bend Relief 折彎逃料。
- Corner Relief 角落逃料。
- 適當圓角或缺口。
讓板材在折彎時擁有足夠的變形空間。
15. 深拉 Deep Drawing
深拉是將平板胚料利用沖頭推入模具， 使材料流動並形成具有深度的立體形狀。
15.1 常見產品
- 不鏽鋼容器。
- 鍋具。
- 汽車板件。
- 金屬杯狀件。
- 深型外殼。
15.2 深拉常見問題
- 材料破裂。
- 邊緣起皺。
- 板厚局部變薄。
- 回彈與尺寸偏差。
16. 滾壓成形 Roll Forming
Roll Forming會讓長條板材或鋼捲依序經過多組成形輥輪， 每一道逐步增加變形量， 最後形成固定截面的長條零件。
16.1 常見產品
- C型與U型長條型材。
- 滑軌與導軌。
- 建築金屬板件。
- 長條框架。
- 大量連續截面產品。
17. 板金常見焊接方式
當單一折彎件無法形成完整結構時， 通常需要利用焊接將不同零件組合。
| 方式 | 特色 | 常見方向 |
|---|---|---|
| TIG | 控制細緻、焊道品質佳 | 不鏽鋼、薄板與外觀要求較高零件 |
| MIG／MAG | 效率高、容易連續焊接 | 鋼構板件與一般量產製作 |
| 點焊 Spot Welding | 利用電阻熱在局部形成焊點 | 薄板搭接與大量生產 |
| 雷射焊接 | 熱輸入集中、自動化潛力高 | 高效率精密板金製作 |
18. 板金焊接為什麼會變形？
焊接區域會受到局部高溫加熱， 冷卻後金屬收縮， 如果各區域受熱與收縮程度不同， 就可能造成板材翹曲或尺寸改變。
18.1 常見改善方向
- 控制焊接熱輸入。
- 合理安排焊接順序。
- 採用對稱或分段焊接。
- 使用治具固定。
- 避免不必要的過長焊道。
19. 板金除了焊接，還能怎麼固定？
很多板金結構需要拆裝， 因此除了焊接之外， 也常搭配機械式扣件。
- 螺絲＋螺帽：結構簡單，可重複拆裝。
- 壓鉚螺帽／壓鉚螺柱：薄板上建立螺紋固定點。
- 鉚釘：適合永久固定板件。
- 拉帽：無法從板材背面放置螺帽時常見。
- 自攻螺絲：依板厚與設計條件直接建立固定。
如果板厚不足， 螺紋有效咬合長度可能太短， 此時可考慮壓鉚螺帽、拉帽或其他結構。
20. 板金常見表面處理
| 處理 | 主要用途 | 常見材質 |
|---|---|---|
| 粉體烤漆 | 外觀、防蝕與顏色 | 碳鋼板等 |
| 鍍鋅 | 提高鋼材防鏽能力 | 碳鋼 |
| 陽極處理 | 表面保護、外觀與功能性 | 鋁合金 |
| 噴砂 | 形成均勻霧面、表面整理 | 不鏽鋼、鋁等 |
| 研磨／拉絲 | 改善外觀與表面紋理 | 不鏽鋼 |
20.1 表面處理要在設計階段就考慮
表面處理可能增加膜厚或改變外觀， 如果零件有精密配合面、接地面、螺紋或滑動面， 設計時就應確認哪些區域需要遮蔽或後加工。
21. 板金尺寸與公差怎麼看？
板金零件會經歷切割、折彎、焊接等多道加工， 每一道製程都有自己的尺寸誤差， 因此不能直接用精密CNC零件的思維要求所有板金尺寸。
21.1 容易受到製程影響的尺寸
- 多道折彎累積尺寸。
- 角度。
- 長距離箱體尺寸。
- 焊接後對角尺寸。
- 大型薄板平面度。
22. 設計板金零件前要先確認什麼？
- 確認材料。
- 確認板厚。
- 確認產品承重與剛性需求。
- 確認內R與折彎模具能力。
- 確認孔到折彎線距離。
- 確認多道折彎是否會互相干涉。
- 確認折床是否有空間完成最後一道折彎。
- 確認焊接還是可拆式組裝。
- 確認表面處理。
- 最後再確認公差與成本是否合理。
板金設計最重要的能力之一， 就是同時考慮3D造型與實際設備、模具、折彎順序及組裝空間。
23. 板金加工常見應用
- 機械設備：機台外罩、支架、底座、控制箱。
- 電子設備：機箱、機櫃、面板、伺服器外殼。
- 汽車產業：車身板件、支架與結構件。
- 家電：洗衣機、冰箱、烤箱與設備外殼。
- 食品設備：不鏽鋼槽體、機架與護罩。
- 建築：金屬牆板、屋頂、門框與裝飾件。
- 自動化：感測器支架、電控箱與安全護罩。
24. 板金設計常見錯誤
| 錯誤 | 可能結果 | 改善方向 |
|---|---|---|
| 把折彎畫成完全尖角 | 實際R角與3D圖不同 | 依材料、板厚與模具設定內R |
| 孔太靠近折彎線 | 孔被拉長或變形 | 增加孔到折彎區距離 |
| 直接把完成尺寸相加當展開 | 折彎後尺寸錯誤 | 使用Bend Allowance／Deduction與實際折彎資料 |
| 沒有考慮折彎順序 | 後續折彎與模具干涉 | 設計階段模擬實際折床操作 |
| 焊接結構不考慮熱變形 | 箱體翹曲、尺寸跑掉 | 控制焊接量、順序與治具 |
| 所有尺寸都標極小公差 | 成本快速增加 | 區分關鍵尺寸與一般尺寸 |
✅ 板金加工重點總結
板金加工不是單純把金屬板切割後折起來， 而是一套包含 材料、展開、切割、折彎、成形、接合、公差與表面處理 的完整製造系統。 設計時越早考慮板厚、R角、K Factor、孔位、回彈、折彎順序與焊接變形， 越能降低後續修改與製造成本。
25. FAQ 板金加工常見問題
Q1：板金和鈑金有差嗎？
在台灣業界兩種寫法都很常見，通常都是指Sheet Metal Fabrication這類金屬薄板切割、折彎與組裝加工。
Q2：雷射切割和沖孔哪個比較好？
依數量與特徵而定。雷射切割適合複雜輪廓與少量多樣；沖孔與沖壓在大量重複特徵時具有很高效率，還能加工部分百葉與凸包等成形特徵。
Q3：為什麼板金折彎後尺寸會變？
因為折彎區域內側會壓縮、外側會拉伸，材料並不是完全保持原長度，因此需要利用折彎裕量、折彎扣除與K Factor等方式計算展開尺寸。
Q4：K Factor是固定的嗎？
不是。K Factor會受到材料、板厚、折彎半徑與製程條件影響，量產工廠通常會依實際折床、模具與材料建立自己的展開補償資料。
Q5：為什麼折90度最後不是90度？
板材卸除折彎力後會有一定程度的彈性恢復，也就是回彈Springback。實際加工會依材料與製程利用過折或機台補償控制最終角度。
Q6：板金孔可以靠折彎線很近嗎？
不建議任意靠近。孔若進入折彎變形區，可能被拉成橢圓、位置偏移或造成孔邊變形，應依板厚、R角與實際製程保留適當距離。
Q7：板金為什麼焊完會翹？
焊接造成局部加熱與冷卻收縮，各區域熱變形不一致就會產生翹曲。可以透過治具、焊接順序、分段焊與降低不必要熱輸入改善。
Q8：薄板可以直接攻牙嗎？
可以，但要確認板厚是否能提供足夠有效螺紋長度。板材過薄時，常會改用壓鉚螺帽、拉帽、焊接螺帽或其他固定方式。
Q9：不鏽鋼板金和鐵板折彎一樣嗎？
不完全一樣。材料強度、延性與回彈不同，因此折彎力、模具、內R與補償值都可能不同，不能只因板厚相同就直接套用所有參數。
Q10：板金設計最重要先確認什麼？
先確認材料與板厚，再依結構需求規劃折彎、內R、孔位、折彎順序與組裝方式；最後才確認表面處理與必要公差，會比較符合實際製造流程。
