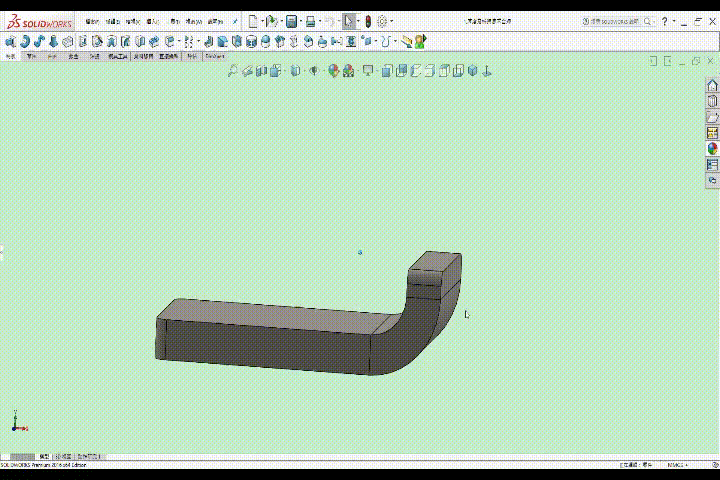

鈑金十大毋湯設計GIF檔

📐 3D模型畫得出來,為什麼板金廠還是說「這個不好做」?

鈑金設計(Sheet Metal Design,台灣業界亦常稱板金設計) 不只是把平板畫成立體外殼, 而是必須同時考慮 材料、板厚、折彎半徑、孔位、攻牙、模具空間、折彎順序、焊接、組裝與表面處理。

很多設計在CAD裡看起來完全合理, 真正送到現場後卻可能發現: 折不到、模具會撞、孔被拉歪、螺紋太淺、焊槍進不去,甚至最後零件根本組不起來。

本篇將從實際製造角度整理常見鈑金設計問題, 讓設計者在畫圖階段就先避開製造與裝配陷阱, 建立基本的 DFM(Design for Manufacturing,可製造性設計) 觀念。

鈑金設計常見問題|板厚、折彎、孔位、攻牙與DFM完整解析

🔧 鈑金設計30秒快速看懂

  • 板厚:會同時影響強度、重量、折彎力與可使用的螺紋長度。
  • 折邊:太短可能無法穩定靠在折床下模上完成折彎。
  • 折彎R:不能任意設成R0,需配合材料、板厚與模具。
  • 孔位:太靠近折彎區可能產生拉伸與變形。
  • 攻牙:薄板要確認有效牙數,不足時可考慮壓鉚螺帽或拉帽。
  • 折彎順序:最後一道折彎常是最容易發生模具干涉的位置。
  • 焊接:除了強度,還要留焊槍、治具與研磨工具空間。
  • 裝配:設計完成前要確認螺絲、工具與相鄰零件真的進得去。
❗ 板金設計最常見的錯誤,不一定是尺寸畫錯

✔ CAD模型沒有干涉,不代表折床模具沒有干涉
✔ 孔的位置畫得下,不代表折彎後孔不會變形
✔ 板上能畫M4牙,不代表板厚足以提供可靠M4螺紋
✔ 折邊夠長可以裝配,不代表製造時折得出來
✔ 焊縫畫得到,不代表焊槍與研磨工具進得去
✔ 公差標得很小,不代表板金製程就能經濟地做到

1. 影片教學:鈑金設計常見問題

板金設計真正困難的地方, 往往不是把3D模型建立起來, 而是判斷這個零件在現場究竟能不能順利製作。 可先透過FR工具人原有影片理解常見設計問題, 再搭配本文逐項檢查。

🎥 鈑金設計常見問題解析

⬆ 返回目錄

2. 什麼是鈑金DFM?

DFM(Design for Manufacturing)中文通常可理解為 可製造性設計。

它的核心概念不是單純追求「零件畫得漂亮」, 而是在設計階段就思考:

  • 這個造型現有設備做得到嗎?
  • 需要幾道折彎?
  • 折床模具會不會干涉?
  • 孔位加工後會不會變形?
  • 焊接與裝配是否有操作空間?
  • 要求的公差是否真的必要?
  • 有沒有更簡單、成本更低的結構?
好的板金設計 = 功能需求 + 結構強度 + 製造能力 + 裝配性 + 成本

3. 常見問題一:板厚選擇不合理

板厚是板金設計最前面的條件之一, 它會同時影響:

  • 零件重量。
  • 結構剛性。
  • 折彎所需噸數。
  • 可使用的折彎R角與模具。
  • 攻牙有效長度。
  • 焊接熱變形程度。
  • 材料成本。

3.1 板材太薄

  • 平面容易變形。
  • 大型外殼容易產生油罐效應。
  • 螺絲鎖付區剛性不足。
  • 焊接後容易翹曲。

3.2 板材太厚

  • 重量增加。
  • 材料成本增加。
  • 折彎需要更高設備能力。
  • 可能需要更大的折彎R與V槽。
💡 設計重點: 不要只用「加厚」解決所有強度問題。 折邊、凸筋、壓型與結構幾何經常可以用較少材料換取更高剛性。

4. 常見問題二:折邊長度太短

設計者常為了節省空間, 把折邊畫得非常短。 但折床折彎時, 板材必須能穩定支撐於下模上, 上模才有辦法正常施力。

如果折邊太短, 可能出現:

  • 板材無法穩定靠模。
  • 角度不容易控制。
  • 工件容易滑動。
  • 一般模具根本無法完成折彎。
❗ 最小折邊不能只靠固定倍數死背: 它會受到板厚、V槽寬度、折彎R與模具形狀影響。 若尺寸接近極限,最好直接和實際加工廠確認。

5. 常見問題三:板厚與攻牙規格不匹配

薄板上直接攻牙非常常見, 但真正重要的是 螺紋實際有多少有效咬合長度。

如果板厚相對螺距太薄, 實際形成的完整牙數可能不足, 導致:

  • 鎖緊力不足。
  • 容易滑牙。
  • 重複拆裝後牙紋損壞。
  • 鎖付扭矩稍大就失效。

5.1 板厚不足時可以怎麼做?

  • 改用壓鉚螺帽。
  • 使用拉帽。
  • 焊接螺帽。
  • 設計局部翻孔攻牙。
  • 重新評估螺絲規格。
📌 不是「底孔鑽得出來」就代表適合攻牙:

底孔直徑、板厚、牙距與使用扭矩都要一起考慮。

6. 常見問題四:孔徑周邊肉厚不足

孔洞太接近零件外緣時, 孔與邊緣之間剩下的材料會變得非常薄。

可能造成:

  • 雷射或沖孔後局部變形。
  • 鎖螺絲時孔邊被拉裂。
  • 受力後孔位擴大。
  • 結構承載能力降低。

6.1 特別需要注意的孔

  • 螺栓承力孔。
  • 長孔。
  • 大孔徑開口。
  • 靠近板材角落的孔。

7. 常見問題五:孔太靠近折彎線

板材折彎時, 折彎區域本身會產生拉伸與壓縮。 如果孔位進入這個變形區, 孔的幾何就可能跟著被拉扯。

7.1 常見結果

  • 圓孔變成橢圓。
  • 方孔角落變形。
  • 孔中心位置偏移。
  • 孔邊向外鼓起。
❗ 不能只看孔有沒有碰到折彎線: 折彎影響範圍還包含內R與周邊塑性變形區, 所以孔必須保留適當距離。

8. 常見問題六:折彎R角設計不合理

板金折彎後一定會形成內側R角, 它受到材料、板厚、上模R與下模V槽等條件影響。

8.1 內R設計太小可能造成

  • 外側材料拉伸過大。
  • 折彎處產生裂紋。
  • 加工設備難以達成。
  • 實際成品與CAD模型不一致。
💡 CAD裡的R值應該反映實際製程: 不要所有板金零件都習慣畫成R0或任意指定極小半徑。

9. 常見問題七:建模忽略K Factor與實際展開

板材折彎時, 內側壓縮、外側拉伸, 因此立體完成尺寸不能直接用幾何長度相加得到展開。

常見展開概念包括:

  • K Factor。
  • Bend Allowance。
  • Bend Deduction。
  • 中性層位置。
📌 CAD自動展開不代表一定和工廠完全相同:

如果設計端與加工端使用不同折彎補償資料, 最後尺寸仍可能產生差異。

10. 常見問題八:缺少折彎逃料

當折彎線延伸到板材邊緣, 或兩道折彎在角落交會時, 材料會集中變形。

如果沒有適當的折彎逃料, 可能造成:

  • 角落拉裂。
  • 材料堆積。
  • 局部扭曲。
  • 兩片折邊互相擠壓。

10.1 常見處理方式

  • Bend Relief。
  • Corner Relief。
  • 局部開槽。
  • 圓形或矩形逃料。

11. 常見問題九:沒有考慮折彎順序與模具干涉

多道折彎件最大的陷阱之一, 就是前面幾道都做得出來, 最後一道卻因為零件已經形成箱體,無法放入折床模具。

11.1 可能干涉的位置

  • 上模與已折好的側壁。
  • 下模與工件底部。
  • 折床本體與大型箱體。
  • 相鄰兩道高度不同的折邊。
❗ 「模型展得開」與「現場折得出來」是兩件事: 設計多道折彎箱體時, 一定要思考實際折彎順序。

12. 常見問題十:折彎後才發現裝配干涉

板金件本身製作完成, 不代表整台設備就組得起來。

12.1 常見裝配問題

  • 螺絲可以放進去,但起子進不去。
  • 螺帽位置被折邊遮住。
  • 線材與接頭轉彎半徑不足。
  • 另一片外殼裝入後無法鎖最後一顆螺絲。
  • 設備維修時無法拆下零件。
📌 設計時不要只確認「零件放得進去」:

還要確認 人、工具、螺絲與後續維修動作是否有足夠空間。

13. 常見問題十一:焊接位置沒有施工空間

設計圖上畫一條焊道很容易, 但現場必須真的把焊槍、焊材與防護設備放到那個位置。

13.1 常見焊接干涉

  • 角落太深,TIG焊槍角度不足。
  • 兩片板材間距太小。
  • 焊後需要研磨,但砂輪工具進不去。
  • 治具沒有夾持空間。

13.2 焊接設計還要考慮

  • 焊接熱變形。
  • 焊道長度是否真的需要全焊。
  • 焊後外觀要求。
  • 是否會破壞鍍層或表面。

14. 常見問題十二:壓鉚件與螺絲設計沒有留空間

板金件常使用壓鉚螺帽、壓鉚螺柱、拉帽與螺絲, 但這些零件本身也需要加工與裝配空間。

14.1 設計時要確認

  • 壓鉚件與板厚是否匹配。
  • 孔徑是否正確。
  • 孔到板邊距離是否足夠。
  • 壓鉚設備模具是否進得去。
  • 折彎後壓鉚件是否會與模具干涉。
  • 螺絲鎖入後是否撞到其他零件。
💡 很多壓鉚件應安排在適當的折彎前後工序完成;如果順序沒有先想好,零件成形後可能沒有辦法再放進壓鉚設備。

15. 常見問題十三:尖角與毛邊沒有處理

雷射、沖孔、剪切後的板材邊緣可能產生毛刺, 而CAD裡的90°外角也可能形成非常尖銳的實際邊角。

15.1 可能造成

  • 割傷操作人員。
  • 刮傷線材。
  • 刮傷其他零件或表面處理。
  • 外觀品質不佳。

15.2 常見改善方式

  • 去毛邊。
  • 倒角。
  • 外角加R。
  • 安全折邊。
  • 包邊/壓平。

16. 常見問題十四:結構剛性與強度不足

薄板最大的特性之一, 就是對幾何形狀非常敏感。 同一塊板材, 完全平放和折成箱形後的剛性可能差很多。

16.1 強度不足可能出現

  • 大型平面震動。
  • 設備運轉時共振。
  • 門板下垂。
  • 螺絲鎖緊後局部凹陷。
  • 受力後永久變形。

17. 薄板不想加厚,還有哪些增加剛性的方法?

增加板厚是一種方法, 但不一定是成本與重量最好的做法。

17.1 常見強化方式

  • 增加折邊。
  • 設計帽型或盒型截面。
  • 增加壓筋或凸筋。
  • 增加局部補強板。
  • 縮短無支撐跨度。
  • 利用結構折線增加截面慣性矩。
📌 板金結構設計的優勢:

很多時候只需要增加一道折邊, 就能明顯提高零件剛性, 不一定要整片換成更厚材料。

18. 常見問題十五:排水與積水設計不良

戶外設備、清洗設備、食品設備或可能接觸液體的箱體, 如果沒有考慮排水, 就可能形成積水死角。

18.1 可能造成

  • 腐蝕。
  • 異物堆積。
  • 細菌與污垢殘留。
  • 電控零件受潮。
  • 清潔困難。

18.2 設計思考

  • 最低點是否有排水路徑?
  • 水平面是否容易積水?
  • 折邊是否形成封閉水槽?
  • 排水孔是否會被其他零件堵住?

19. 常見問題十六:忽略表面處理與膜厚

很多設計只確認裸材尺寸, 最後才決定烤漆、鍍鋅、陽極或其他處理。

但表面處理可能影響:

  • 配合尺寸。
  • 螺紋孔。
  • 接地點。
  • 滑動面。
  • 外觀面。
  • 焊接區。
💡 如果某些位置不能有塗層或必須保持導電,應在圖面或製程要求中提前標示,不要等成品完成後才處理。

20. 常見問題十七:所有尺寸都標極小公差

板金會經歷切割、折彎、焊接與表面處理, 每一道製程都有自己的誤差來源。

如果所有尺寸都指定非常嚴格的公差, 可能需要:

  • 增加治具。
  • 增加整形工序。
  • 增加量測。
  • 增加後加工。
  • 大幅提高報價。

20.1 比較合理的方式

把尺寸分成:

  • 功能關鍵尺寸:配合、安裝、定位等。
  • 外觀尺寸。
  • 一般非關鍵尺寸。

只在真正影響功能的位置要求較嚴公差。

21. 鈑金設計送圖前快速檢查表

✅ 建議逐項確認

  1. 材料與板厚是否已確定?
  2. 折彎內R是否符合實際模具能力?
  3. 最短折邊是否能折?
  4. 孔是否離折彎線太近?
  5. 孔到板邊是否保留足夠肉厚?
  6. 攻牙板厚是否足夠?
  7. 是否需要壓鉚、拉帽或焊接螺帽?
  8. 折彎角落是否需要逃料?
  9. 每一道折彎是否都能放入模具?
  10. 折彎順序是否合理?
  11. 焊槍與研磨工具是否有空間?
  12. 螺絲與工具是否能正常裝配?
  13. 是否考慮表面處理膜厚?
  14. 是否存在積水死角?
  15. 尖角與毛邊是否需要安全處理?
  16. 大型平面是否需要增加補強?
  17. 關鍵公差是否真的有必要?
  18. 維修時零件是否拆得下來?

21.1 常見問題快速對照

設計問題 可能結果 改善方向
折邊太短 折床無法穩定加工 依V槽與模具確認最小折邊
薄板直接攻大牙 有效牙數不足、滑牙 改壓鉚、拉帽或重新選牙規
孔太靠近折彎 孔位拉伸變形 提高孔到折彎區距離
沒有折彎逃料 角落裂開、堆料 增加Bend Relief
未考慮模具干涉 最後一道折不出來 先規劃實際折彎順序
焊道藏在深角落 焊槍無法到達 保留施工與研磨空間
所有尺寸極小公差 成本增加 只收緊功能關鍵尺寸
大型平板無補強 震動、下垂與變形 折邊、壓筋或增加補強結構

22. 鈑金設計常見工業應用

  • 機械設備:機台外罩、護蓋、支架、底座與電控箱。
  • 自動化設備:感測器支架、模組外殼、安全護罩。
  • 電子產品:機殼、機櫃、面板與伺服器機箱。
  • 食品設備:不鏽鋼外殼、槽體、護罩與機架。
  • 汽車產業:支架、內部結構與車身板件。
  • 家電產品:設備外殼、門板與內部框架。
  • 戶外設備:電控箱、設備箱體與防護結構。

✅ 鈑金設計重點總結

好的鈑金設計並不是把所有尺寸畫得越精密越好, 而是在功能、強度與成本之間, 同時考慮 板厚、折邊、折彎R、孔位、攻牙、展開、模具干涉、折彎順序、焊接、裝配與維修。 越早把製造方式納入設計, 越能降低打樣修改、返工與後續量產成本。

23. FAQ 鈑金設計常見問題

Q1:板金和鈑金是不同加工嗎?

一般不是。在台灣業界「板金」與「鈑金」兩種寫法都很常見,通常都是指Sheet Metal相關的薄板切割、折彎、成形與組裝製程。

Q2:為什麼鈑金折邊不能設計得很短?

折床加工時板材必須能穩定支撐於下模。折邊過短時可能無法正常靠模,因此最小折邊需要配合板厚、V槽寬度、折彎R與模具形式評估。

Q3:薄板可以直接攻牙嗎?

可以,但要確認板厚能提供足夠的有效螺紋咬合長度。如果板材太薄,可考慮壓鉚螺帽、拉帽、翻孔攻牙或焊接螺帽。

Q4:為什麼孔不能太靠近折彎線?

折彎區的材料會受到拉伸與壓縮,如果孔落在這個變形區域內,圓孔可能被拉成橢圓,孔位也可能產生偏移。

Q5:鈑金折彎可以設R0嗎?

實際折彎通常會形成一定內R,不能單純把CAD模型畫成完全尖角就認為現場可以做到。內R應依材料、板厚、折彎方式與模具能力設定。

Q6:CAD能展開的鈑金零件就一定做得出來嗎?

不一定。CAD展開主要解決幾何與折彎補償問題,實際製造還需要考慮模具、設備空間、折彎順序、最小折邊與工件干涉。

Q7:什麼是鈑金折彎逃料?

折彎逃料是在折彎線端部或多道折彎交會處預留切口或空間,使材料變形時不會互相拉扯、堆積或撕裂。

Q8:為什麼有些鈑金件最後一道折彎做不出來?

最常見原因是前面折好的側壁與折床上模、下模或機台本體產生干涉。因此多道折彎零件必須在設計階段就規劃實際折彎順序。

Q9:鈑金太軟只能增加板厚嗎?

不一定。除了增加板厚,也可以利用折邊、壓筋、帽型截面、局部補強與縮短無支撐跨度等方式提高結構剛性。

Q10:鈑金設計完成後最重要要檢查什麼?

建議至少重新確認板厚、內R、最小折邊、孔到折彎距離、攻牙、折彎逃料、折彎順序、模具干涉、焊接空間、螺絲裝配、表面處理與功能關鍵公差。
