🔧 一把長長的刀，為什麼通過工件一次，就能直接做出鍵槽、花鍵甚至特殊內孔？
拉刀加工（Broaching）是一種利用 多個高度逐步增加的切削齒，連續移除材料 的精密加工方法。 和一般車削、銑削需要刀具反覆走刀不同， 拉削可讓一系列刀齒在一次完整行程中， 依序完成粗切、半精加工與精加工。
因此拉削特別適合 鍵槽、花鍵、特殊內孔、平面與固定輪廓 等需要高一致性與大量生產的零件。
本篇將從拉刀構造與工作原理開始， 整理內拉削、外拉削、鍵槽與花鍵加工， 並說明拉削為什麼效率高、哪些零件適合使用， 以及刀具成本、排屑、磨耗與加工限制等實務重點。
拉刀加工完整指南｜拉削原理、拉刀種類、鍵槽與精密加工解析
⚙️ 拉刀加工30秒快速看懂
- 基本原理：拉刀上每一齒比前一齒略高，依序切除材料。
- 內拉削：刀具穿過既有孔，形成鍵槽、花鍵或特殊內孔。
- 外拉削：在工件外表面加工平面、凹槽或指定輪廓。
- 加工特色：一次行程即可完成多階段切削。
- 高一致性：刀具本身決定最終輪廓，適合大量重複生產。
- 鍵槽加工：是拉刀非常典型的應用之一。
- 主要限制：專用拉刀成本較高，不適合頻繁改尺寸的少量客製。
- 常見產業：汽車、傳動、齒輪、機械與大量精密零件製造。
✔ 拉削不是用同一個刀齒一直重複切削
✔ 拉刀上的齒高通常是逐步增加的
✔ 拉削效率高，不代表任何零件都適合使用
✔ 拉削非常適合固定輪廓大量生產，但刀具前期成本較高
✔ 鍵槽除了拉削，也能使用插削、銑削等其他方法
✔ 拉刀磨耗會直接影響尺寸、表面與後續產品一致性
1. 影片教學：拉刀加工入門

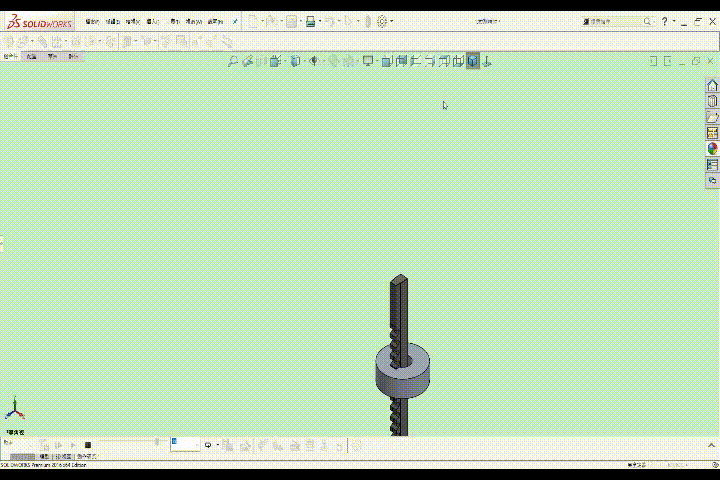

拉刀的外觀和一般單刃刀具差異很大， 它通常具有一整排連續切削齒。 可以先透過FR工具人影片快速認識拉削概念， 再搭配本文理解刀齒與實際加工方式。
🎥 拉刀加工與基本原理
2. 拉刀加工是什麼？
拉刀加工（Broaching）是一種使用 多刃階梯式刀具 進行材料移除的加工方法。
拉刀上排列著大量切削齒， 每一齒負責切除少量材料， 刀具持續通過工件後， 就能逐漸形成最終需要的截面與尺寸。
拉削最大的特色， 就是將一般加工需要多次進刀才能完成的工作， 整合到一把特殊刀具的不同刀齒上。
3. 拉削的工作原理
拉削時， 工件與拉刀之間產生直線相對運動。 當不同刀齒依序接觸工件， 材料會一層一層被移除。
3.1 每一齒只負責切一點
不同於單一刀具一次承受全部切削量， 拉刀將總加工量分配給大量刀齒， 使每個齒只切除少量材料。
3.2 刀具本身決定輪廓
拉刀最後一段齒形通常接近成品輪廓， 因此加工完成後， 工件形狀與尺寸高度依賴拉刀本身的精度。
4. 拉刀的基本結構
不同拉刀結構會依用途有所差異， 但典型長形內拉刀常可以理解成以下幾個區域：
- 拉柄／連接部：與拉刀機連接並傳遞拉力。
- 前導部：協助刀具進入既有孔並建立方向。
- 粗切齒：負責移除主要加工餘量。
- 半精切齒：逐步接近最終尺寸。
- 精切齒：完成尺寸與輪廓。
- 後導部：協助加工末段保持穩定。
5. 為什麼拉刀的齒會越來越高？
拉刀最有代表性的設計， 就是相鄰切削齒之間存在微小的 齒升量（Rise per Tooth）。
因此後面的刀齒會比前面的刀齒多切除一點材料， 讓整體加工量逐齒完成。
5.1 齒升量太大
- 單齒切削負荷增加。
- 拉削力增加。
- 刀齒可能崩刃。
- 工件可能產生變形。
5.2 齒升量太小
- 需要更多刀齒。
- 拉刀整體長度增加。
- 製造成本提高。
在單齒負荷、刀具長度、加工效率與刀具壽命之間取得平衡。
6. 內拉削 Internal Broaching
內拉削是拉刀穿過工件既有孔， 將孔內表面加工成指定形狀。
6.1 常見加工
- 鍵槽。
- 內花鍵。
- 方孔。
- 六角孔。
- 特殊多邊形孔。
- 特殊成形內孔。
6.2 為什麼通常要先有導孔？
很多內拉削必須先利用鑽孔、車削或其他方式建立起始孔， 拉刀才有空間穿入並開始加工。
7. 外拉削 Surface Broaching
外拉削主要加工工件外部表面， 刀具沿零件外側通過， 逐步形成指定平面、凹槽或外部輪廓。
7.1 常見用途
- 平面加工。
- 外部溝槽。
- 特定輪廓。
- 大量汽車與機械零件的成形表面。
8. 鍵槽拉削為什麼這麼常見？
鍵槽（Keyway）是內拉削非常典型的應用。 常見在齒輪、皮帶輪、聯軸器與輪轂內孔中， 用來搭配軸上的鍵傳遞扭矩。
8.1 基本加工方式
- 先完成工件內孔。
- 將對應尺寸的導套／墊塊放入孔內。
- 讓鍵槽拉刀沿導向位置通過。
- 刀齒逐步切出指定槽深。
9. 花鍵拉削 Spline Broaching
花鍵由多個齒形共同傳遞扭矩， 常見於傳動軸、齒輪與汽車零件。
對內花鍵而言， 使用專用花鍵拉刀可以讓多個齒槽在一次拉削行程中逐步形成， 非常適合需要高一致性的量產零件。
9.1 花鍵拉刀的特點
- 刀具輪廓複雜。
- 製造精度要求高。
- 刀具成本相對較高。
- 適合大量相同規格生產。
10. 特殊內孔為什麼適合拉削？
一般鑽頭最容易形成圓孔， 但很多機械零件需要：
- 方形內孔。
- 多邊形內孔。
- 特殊溝槽。
- 複合輪廓。
當這些輪廓需要大量重複生產時， 專用拉刀可以將複雜形狀直接建立在刀具上， 讓每個零件的加工方式高度一致。
11. 拉式拉削與推式拉削差在哪？
| 方式 | 原理 | 特性 |
|---|---|---|
| 拉式 Pull Broaching | 由機器拉動刀具通過工件 | 長形拉刀常見方式，刀具主要承受拉伸 |
| 推式 Push Broaching | 由機器將刀具推過工件 | 刀具受壓縮，通常需注意長細刀具的穩定性 |
細長刀具受拉時通常比受壓時更不容易產生屈曲問題， 因此很多長形內拉刀會採用拉動方式。
12. 拉刀機有哪些形式？
拉刀機（Broaching Machine）會依刀具運動方向、工件尺寸與自動化方式區分不同形式。
- 立式拉刀機：刀具上下運動，占地相對集中。
- 臥式拉刀機：刀具水平運動，適合部分長行程拉削。
- 連續式拉削設備：搭配自動送料與大量生產。
- 專用自動化拉削設備：整合上下料、檢測與工件定位。
13. 拉刀加工完整流程
- 確認加工輪廓：鍵槽、花鍵、內孔或外部形狀。
- 確認工件材料與硬度。
- 準備起始孔或前加工面。
- 選擇對應拉刀。
- 安裝並定位工件。
- 確認拉刀與工件中心／方向。
- 供應適當切削液。
- 啟動拉削行程。
- 粗切、半精切與精切齒依序通過。
- 拉刀完全離開工件。
- 清除切屑並檢驗尺寸。
14. 哪些材料適合拉削？
拉削可以加工許多可切削金屬， 但材料的硬度、韌性與切屑特性會影響刀具設計與加工條件。
- 碳鋼。
- 合金鋼。
- 鑄鐵。
- 不鏽鋼。
- 鋁合金。
- 部分銅合金等。
15. 拉削速度與切削條件怎麼設定？
拉削不像一般CNC銑削需要同時設定主軸轉速與進給， 因為典型拉削主要是刀具沿直線通過工件。
主要需考慮：
- 拉削速度。
- 單齒齒升量。
- 同時參與切削的齒數。
- 工件材料。
- 刀具材料。
- 切削液與潤滑。
15.1 切削條件過重可能造成
- 拉削力過高。
- 刀齒崩刃。
- 工件變形。
- 刀具壽命縮短。
16. 拉削排屑為什麼重要？
每一個刀齒切下來的材料都會形成切屑， 而切屑通常需要暫時容納於刀齒之間的齒槽內。
16.1 容屑空間不足可能造成
- 切屑堆積。
- 刀具與工件摩擦增加。
- 表面刮傷。
- 切削力快速升高。
- 嚴重時造成刀具損傷。
17. 拉削為什麼需要切削油與潤滑？
拉刀一次加工可能有大量刀齒連續接觸工件， 因此摩擦、熱與刀刃磨耗都需要控制。
17.1 切削液主要作用
- 降低刀具與工件摩擦。
- 協助冷卻切削區。
- 改善加工表面。
- 協助帶走部分切屑。
- 降低刀齒黏著與異常磨耗風險。
18. 拉削為什麼能維持高精度？
拉削的最終尺寸與輪廓主要由精切齒決定， 因此只要：
- 拉刀本身製造精度穩定。
- 刀具磨耗控制良好。
- 工件定位可靠。
- 拉刀與工件保持正確方向。
- 切削條件穩定。
就能在大量生產中維持相當高的一致性。
量產過程仍需要透過量規、尺寸量測或抽樣檢查， 監控拉刀磨耗造成的尺寸變化。
19. 拉刀加工有哪些優點？
| 優點 | 說明 |
|---|---|
| 加工效率高 | 單次完整行程即可完成多階段切削 |
| 尺寸一致性高 | 最終輪廓主要由刀具決定，適合大量重複生產 |
| 複雜輪廓能力 | 可加工鍵槽、花鍵與特殊內孔 |
| 加工節拍穩定 | 刀具與流程固定後，容易整合大量生產 |
| 減少多道工序 | 粗、半精與精加工可整合於一把拉刀 |
20. 拉刀加工有哪些限制？
拉削效率高， 但最大的代價就是 專用刀具與製程彈性較低。
- 拉刀成本較高：複雜輪廓需要專用精密拉刀。
- 改尺寸不方便：工件輪廓變更後，可能需要修改甚至重製拉刀。
- 小量生產不一定划算：前期刀具成本不易分攤。
- 加工形狀受到進刀路徑限制：刀具必須能順利通過加工區域。
- 長拉刀需要設備行程：機台空間與行程必須足夠。
- 刀具損壞成本高：大型專用拉刀維修與重磨都需專業處理。
21. 拉削、銑削與插削差在哪？
| 比較 | 拉削 | 銑削 | 插削 |
|---|---|---|---|
| 刀具運動 | 直線通過工件 | 旋轉刀具切削 | 往復直線切削 |
| 加工彈性 | 較低 | 高 | 中等 |
| 量產效率 | 高 | 依加工方式而定 | 相對較低 |
| 專用刀具成本 | 高 | 較低至中等 | 較低 |
| 適合情境 | 固定輪廓大量生產 | 少量多樣、複雜輪廓 | 鍵槽與部分內部形狀 |
22. 拉刀常見磨耗與加工問題
| 現象 | 可能原因 | 檢查方向 |
|---|---|---|
| 尺寸逐漸變化 | 精切齒磨耗 | 檢查刀齒與量產尺寸趨勢 |
| 表面粗糙 | 刀齒磨耗、黏附或潤滑不足 | 檢查刀具、切削液與材料狀態 |
| 拉削力突然升高 | 切屑堵塞、刀具磨耗或工件材料異常 | 停止加工並確認排屑與刀齒 |
| 崩齒 | 切削負荷過高、材料硬點或定位異常 | 檢查工件、齒升量與加工條件 |
| 輪廓歪斜 | 導向、定位或刀具安裝問題 | 檢查工件定位與拉刀中心 |
23. 什麼情況最適合使用拉刀加工？
如果符合以下條件， 拉削通常值得優先評估：
- 同一零件生產數量大。
- 輪廓長期固定，不常修改。
- 需要鍵槽、內花鍵或特殊內孔。
- 需要較高尺寸一致性。
- 希望縮短單件加工時間。
- 產品生命週期足以分攤專用拉刀成本。
23.1 哪些情況可能不適合？
- 只有幾件樣品。
- 尺寸頻繁改版。
- 每批輪廓都不同。
- 工件結構讓拉刀無法通過。
- 加工數量不足以分攤刀具成本。
24. 拉刀加工典型工業應用
- 汽車產業：變速箱零件、內花鍵、輪轂與傳動零件。
- 齒輪產業：齒輪內孔、鍵槽與花鍵。
- 機械製造：聯軸器、皮帶輪、套筒與傳動元件。
- 大量生產：固定輪廓、高一致性零件。
- 工具與五金：部分特殊孔型與成形輪廓。
- 自動化產線：結合自動上下料與尺寸檢查，提高量產節拍。
✅ 拉刀加工重點總結
拉刀加工最大的特色， 是將 粗切、半精切與精切分配在同一把刀具的不同切削齒上， 讓鍵槽、花鍵與特殊內孔能在一次完整行程中逐步形成。 它非常適合固定輪廓、大量且高一致性的零件， 但同時需要承擔較高的專用刀具成本， 因此是否適合使用拉削， 最重要的是一起評估 產品數量、輪廓穩定度、加工節拍與刀具成本。
25. FAQ 拉刀加工常見問題
Q1：拉刀加工是什麼？
拉刀加工是利用具有大量階梯式切削齒的拉刀沿工件直線移動，讓不同刀齒依序移除材料，最後形成指定輪廓的加工方式。
Q2：為什麼拉刀上有那麼多齒？
因為總加工量會分配給大量刀齒，每一齒只切除少量材料，並依序完成粗切、半精切與精切，因此能在一次完整行程內完成加工。
Q3：鍵槽一定要用拉刀加工嗎？
不一定。鍵槽也可以透過插削、銑削、線切割等方式加工。若需要大量生產相同尺寸的內鍵槽，拉削通常具有很好的效率與一致性。
Q4：拉削加工前一定要先鑽孔嗎？
許多內拉削需要先建立起始孔，讓拉刀能穿入工件，但是否需要前置孔以及孔徑大小仍要依實際拉刀與加工輪廓設計決定。
Q5：拉刀加工為什麼適合大量生產？
因為刀具本身已整合多個加工階段，同一輪廓可快速重複製作，單件加工節拍穩定；當生產數量增加後，也更容易分攤專用拉刀的前期成本。
Q6：拉刀可以加工花鍵嗎？
可以。內花鍵是拉削很典型的應用之一，專用花鍵拉刀能讓多個齒槽依序形成，適合大量且規格固定的傳動零件。
Q7：拉削和銑削哪個比較精準？
不能只用加工方式直接判斷。拉削在固定輪廓大量生產時具有很好的尺寸一致性；現代精密CNC銑削也能達到很高精度。實際結果仍取決於刀具、設備、工件、定位與製程控制。
Q8：為什麼拉刀價格比較高？
因為拉刀本身包含大量精密切削齒，且許多拉刀是依特定輪廓與尺寸專門設計，刀具長度、材料、熱處理、研磨與齒形精度都會增加製造成本。
Q9：拉刀磨耗後會發生什麼？
拉刀磨耗可能造成加工尺寸逐漸變化、表面品質下降、拉削力增加，因此量產過程需要透過尺寸檢驗與刀具管理判斷何時重磨或更換。
Q10：少量零件適合用拉刀嗎？
不一定。如果必須另外製作昂貴的專用拉刀，而產品只有少量幾件，通常較難分攤刀具成本；此時CNC銑削、插削或其他高彈性加工方式可能更合適。
