⚙️ 為什麼蝸輪減速機可以用很小的空間做到大減速比？又為什麼有些蝸輪減速機運轉時特別容易發熱？
蝸輪減速機（Worm Gearbox / Worm Gear Reducer）利用 蝸桿（Worm）帶動蝸輪（Worm Wheel）， 將高速旋轉轉換成低速、高扭矩輸出，並且很容易形成 90度直角傳動。
它最大的優勢是 結構緊湊、單級即可取得較大減速比、運轉平順、安裝形式多， 因此常見於輸送機、升降設備、包裝機、旋轉平台與各種自動化設備。
但蝸輪與蝸桿之間存在大量滑動摩擦，因此真正選型時不能只看減速比， 還要同時確認 輸出扭矩、效率、發熱、工作週期、潤滑、自鎖需求、背隙與輸出軸形式。
蝸輪減速機完整指南｜原理、減速比、效率、自鎖與選型解析
⚙️ 蝸輪減速機30秒快速看懂
- 蝸桿：類似螺旋狀齒輪，通常作為高速輸入端。
- 蝸輪：與蝸桿嚙合的大齒輪，通常作為低速輸出端。
- 傳動方向：非常適合輸入、輸出軸呈90度配置。
- 減速能力：單級即可取得相對大的減速比。
- 效率：因齒面滑動摩擦較明顯，通常低於高效率的平行軸或行星齒輪傳動。
- 自鎖：部分設計可能具有較強逆驅阻力，但不能把所有蝸輪減速機都視為絕對自鎖。
- 選型重點：減速比、扭矩、效率、溫升、工作週期與潤滑都要一起考慮。
✔ 蝸輪減速機不是所有情況都會自鎖
✔ 減速比越大，不代表效率越高
✔ 發熱不一定代表故障，蝸桿傳動本身就存在較明顯滑動摩擦
✔ 最大輸出扭矩不能直接當成長時間額定扭矩
✔ 升降設備不能只靠「可能自鎖」當作唯一安全防墜機制
1. 影片教學：蝸輪減速機入門
蝸桿與蝸輪的嚙合方向和一般平行軸齒輪不同，如果第一次接觸，可以先從FR工具人影片觀察實際結構，再回到本文理解減速比、摩擦、自鎖與選型。

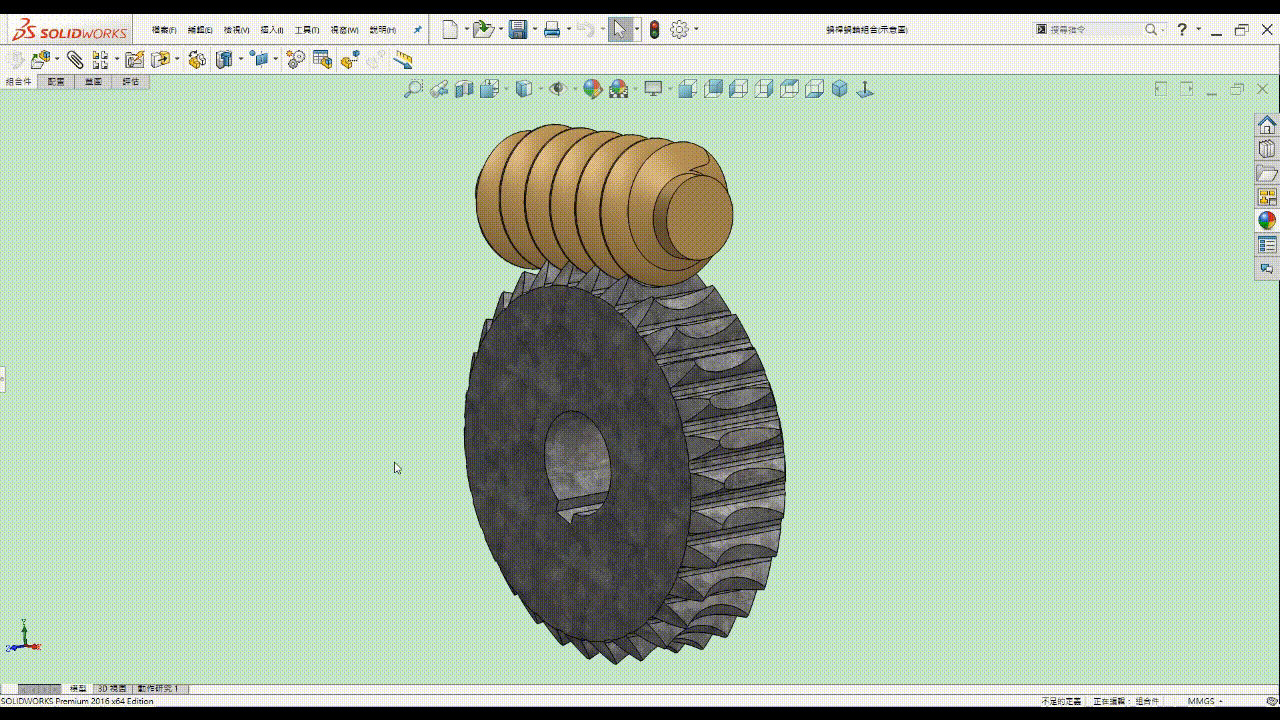

🎥 蝸輪減速機結構與原理
2. 蝸輪減速機是什麼？
蝸輪減速機是一種利用 蝸桿與蝸輪嚙合 進行減速與改變動力方向的齒輪傳動裝置。
蝸桿外觀很像具有螺旋牙型的軸，蝸輪則類似與它配合的大型齒輪。 兩者軸線通常呈交錯或接近90度，因此非常容易實現直角傳動。
2.1 蝸輪減速機的主要優點
- 單級即可取得較大的減速比。
- 容易形成90度傳動。
- 結構緊湊。
- 運轉相對平順。
- 輸出軸形式多樣。
- 部分設計具有較強逆驅阻力。
2.2 主要限制
- 蝸輪與蝸桿之間滑動摩擦較大。
- 效率通常低於許多滾動／漸開線齒輪傳動。
- 較容易產生熱。
- 潤滑狀態非常重要。
- 高負載連續運轉時需要特別注意熱容量。
3. 蝸輪減速機有哪些核心結構？
| 結構 | 英文 | 主要作用 |
|---|---|---|
| 蝸桿 | Worm | 高速輸入端，利用螺旋齒形推動蝸輪。 |
| 蝸輪 | Worm Wheel | 與蝸桿嚙合，通常作為低速輸出齒輪。 |
| 輸入軸 | Input Shaft | 連接馬達或其他動力來源。 |
| 輸出軸／中空孔 | Output Shaft / Hollow Bore | 將減速後的扭矩傳遞給負載。 |
| 軸承 | Bearing | 支撐蝸桿與輸出軸並承受徑向、軸向負荷。 |
| 油封 | Oil Seal | 降低潤滑油脂外漏並阻擋外部異物。 |
| 殼體 | Housing | 固定齒輪與軸承位置，同時協助散熱。 |
4. 蝸輪減速機怎麼運作？
蝸桿旋轉時，螺旋齒面會沿著蝸輪齒面滑動並持續推進蝸輪。
如果蝸桿只有少數頭數，而蝸輪具有數十個齒，就能在單一齒輪組中取得很大的轉速差。
↓
蝸輪緩慢旋轉
↓
輸出轉速降低、可用扭矩提高
5. 蝸輪減速比怎麼算？
基本蝸輪齒輪組的理論減速比，可以利用 蝸輪齒數與蝸桿頭數 理解。
5.1 範例：40齒蝸輪＋1頭蝸桿
代表蝸桿理論上旋轉40圈，蝸輪約旋轉1圈。
5.2 如果是2頭蝸桿
蝸桿頭數增加後，每旋轉一圈推進的齒數增加，因此減速比降低。
6. 為什麼蝸輪減速後扭矩會增加？
減速機本質上是在 轉速與扭矩之間進行轉換。
當輸出轉速降低後，可以得到較高輸出扭矩，但實際還必須扣除蝸輪傳動的摩擦損失。
7. 蝸輪為什麼有大量滑動摩擦？
一般正齒輪或斜齒輪的齒面接觸中，滾動成分相對較高。
蝸輪與蝸桿則因為兩個軸線方向不同，齒面接觸時會產生非常明顯的 相對滑動。
7.1 滑動摩擦帶來什麼影響？
- 摩擦損失增加。
- 運轉溫度提高。
- 潤滑要求提高。
- 齒面材料搭配更重要。
- 效率受到減速比、速度與幾何條件影響。
8. 蝸輪減速機效率為什麼比較低？
蝸輪減速機的主要損失來源包括：
- 蝸輪與蝸桿齒面滑動摩擦。
- 軸承摩擦。
- 油封摩擦。
- 潤滑油攪動損失。
因此實際效率會受到：
- 減速比。
- 蝸桿導程角。
- 齒面粗糙度。
- 潤滑狀況。
- 轉速。
- 負載。
- 使用溫度。
9. 蝸輪減速機為什麼容易發熱？
傳動過程中沒有轉換成機械輸出的能量，會有一部分以熱的形式散失。
因此蝸輪減速機長時間運轉時，殼體升溫並不罕見。
9.1 發熱來源
- 齒面摩擦。
- 軸承摩擦。
- 油封摩擦。
- 潤滑油攪動。
9.2 異常高溫可能原因
- 長期過載。
- 輸入轉速過高。
- 潤滑不足。
- 潤滑油黏度不適合。
- 安裝不良造成軸承額外負荷。
- 環境散熱條件差。
10. 蝸輪與蝸桿常用什麼材質？
因為齒面存在大量滑動，所以蝸輪與蝸桿通常不會單純使用完全相同的材料組合。
10.1 蝸桿
蝸桿常採用鋼材，並透過適當熱處理與齒面加工，提高：
- 表面硬度。
- 耐磨性。
- 齒面精度。
- 抗疲勞能力。
10.2 蝸輪
蝸輪常見使用青銅或其他適合滑動摩擦的材料搭配鋼製蝸桿，以降低咬合與磨耗風險。
蝸輪系統需要同時考慮摩擦、潤滑、磨耗、強度與咬合風險。
11. 單級蝸輪減速機
單級蝸輪減速機由一組蝸桿與蝸輪完成主要減速。
11.1 特點
- 結構相對簡單。
- 單級即可取得較大的減速比。
- 輸入與輸出方向容易形成90度。
- 零件數量較少。
11.2 常見應用
- 輸送帶。
- 包裝設備。
- 旋轉機構。
- 攪拌設備。
- 小型升降機構。
12. 雙級／組合式蝸輪減速機
當單級減速比仍不足時，可以將兩組減速機串聯，或使用蝸輪與其他齒輪級組合。
12.1 雙級減速比概念
若第一級為20：1，第二級為30：1：
12.2 優點
- 可以取得非常大的總減速比。
- 適合極低速輸出。
12.3 需要注意
- 總效率會進一步降低。
- 發熱增加。
- 減速機尺寸增加。
- 成本增加。
13. 中空軸蝸輪減速機
中空軸型是蝸輪減速機非常常見的輸出方式。
減速機中央具有中空孔，可讓設備的從動軸直接插入減速機。
13.1 優點
- 省去額外聯軸器與部分傳動零件。
- 設備結構可以更加緊湊。
- 安裝方式彈性高。
- 適合輸送設備與旋轉軸系統。
輸出孔徑、鍵槽、從動軸公差、鎖固方式與容許負荷。
14. 實心軸與雙輸出軸型
蝸輪減速機除了中空軸之外，也常搭配實心輸出軸。
14.1 單側實心軸
適合直接連接聯軸器、鏈輪、皮帶輪或其他機械傳動零件。
14.2 雙側輸出軸
蝸輪兩側皆有輸出軸，可以同時驅動左右兩側機構，但負載分配與軸承負荷仍需依減速機規格設計。
15. 馬達直結型蝸輪減速機
許多工業蝸輪減速機可以透過法蘭直接與馬達連接，形成 Gear Motor 減速馬達 形式。
15.1 優點
- 省去外部聯軸器。
- 結構緊湊。
- 安裝方便。
- 容易形成標準化模組。
15.2 選型注意
- 馬達功率。
- 馬達轉速。
- 法蘭尺寸。
- 馬達軸徑。
- 減速比。
- 減速機熱容量。
16. 蝸輪減速機真的會自鎖嗎？
「蝸輪減速機具有自鎖」是非常常見的說法，但這句話不能直接套用到所有蝸輪傳動。
是否容易被輸出端反向驅動，會受到：
- 蝸桿導程角。
- 摩擦係數。
- 齒面狀態。
- 潤滑。
- 溫度。
- 震動。
- 實際減速機設計。
16.1 為什麼有些蝸輪很難反推？
當蝸桿導程角較小且摩擦條件較高時，蝸輪從輸出端反向推動蝸桿會比較困難，因此可能呈現較強的逆驅阻力。
17. 蝸輪減速機背隙是什麼？
蝸輪與蝸桿齒面之間需要保留適當間隙，以容納：
- 加工公差。
- 潤滑油膜。
- 熱膨脹。
- 正常運轉所需間隙。
當輸入方向正反切換時，這個間隙可能反映成輸出端的空行程，也就是常說的 背隙（Backlash）。
17.1 哪些場合特別在意？
- 定位平台。
- 往復旋轉。
- 精密角度控制。
- 機械手臂。
18. 蝸輪減速機潤滑為什麼特別重要？
蝸輪傳動存在大量滑動，因此潤滑不只是降低噪音，而是直接影響：
- 摩擦。
- 效率。
- 齒面磨耗。
- 溫升。
- 使用壽命。
18.1 潤滑不足可能造成
- 齒面溫度上升。
- 磨耗加速。
- 噪音增加。
- 效率下降。
- 嚴重時齒面損傷。
18.2 潤滑油不是越多越好
油量過多可能增加攪動阻力與發熱，因此應依減速機 安裝方向、油位與製造商規範 使用。
不要只看「都是齒輪油」就混用，還要確認黏度、基礎油、添加劑與蝸輪材質相容性。
19. 蝸輪減速機輸出軸負荷要注意什麼？
減速機輸出端除了扭矩之外，外部機構還可能施加 徑向負荷與軸向負荷。
19.1 徑向負荷
皮帶輪、鏈輪或外接齒輪會對輸出軸產生側向力。
19.2 軸向負荷
部分螺旋傳動、斜齒輪或外部機構可能沿著輸出軸方向產生推力。
19.3 懸臂距離也很重要
同樣的側向拉力，如果皮帶輪安裝得離軸承越遠，對輸出軸造成的彎矩就越大。
20. 蝸輪減速機怎麼選？
蝸輪減速機可以依下列順序初步選型：
- 確認輸入馬達轉速。
- 確認設備需要的輸出轉速。
- 計算初步減速比。
- 確認負載需要的輸出扭矩。
- 確認啟動、加速與衝擊負荷。
- 確認每天運轉時間與工作週期。
- 確認允許的溫升與環境溫度。
- 確認是否需要逆驅／自鎖特性。
- 確認允許背隙。
- 確認輸出軸型式。
- 確認徑向與軸向負荷。
- 確認馬達法蘭、輸入軸與安裝方向。
- 依製造商選型資料確認服務係數與熱容量。
| 需求 | 優先確認 |
|---|---|
| 一般輸送設備 | 減速比、額定扭矩、工作週期 |
| 長時間連續運轉 | 效率、熱容量、潤滑 |
| 低速高減速比 | 減速比、效率與發熱 |
| 升降機構 | 扭矩、制動、安全防墜 |
| 反覆定位 | 背隙與整體剛性 |
| 直接套設備主軸 | 中空孔徑與鍵槽 |
| 皮帶輪／鏈輪輸出 | 徑向負荷與懸臂距離 |
21. 蝸輪減速機常見選型錯誤
| 錯誤 | 可能結果 | 改善方式 |
|---|---|---|
| 只看減速比 | 扭矩或熱容量不足 | 同步檢查扭矩、效率與工作週期 |
| 把最大扭矩當額定扭矩 | 長期過載 | 依製造商額定資料選型 |
| 忽略效率 | 馬達功率不足、發熱過高 | 計算實際輸出並留合理餘量 |
| 所有蝸輪都當作自鎖 | 負載反推或安全風險 | 依型號確認並配置制動裝置 |
| 忽略散熱 | 長時間溫升過高 | 確認環境、熱容量與運轉時間 |
| 忽略背隙 | 反轉定位誤差 | 定位用途確認背隙規格 |
| 輸出端直接掛太大皮帶輪 | 輸出軸承過載 | 檢查徑向負荷與懸臂距離 |
22. 蝸輪減速機典型工業應用
| 設備 | 蝸輪減速機主要優勢 |
|---|---|
| 輸送機 | 低速輸出、安裝簡單、直角傳動 |
| 包裝設備 | 結構緊湊、低速傳動 |
| 升降機構 | 大減速比與低速高扭矩 |
| 旋轉工作台 | 90度傳動與低速旋轉 |
| 攪拌設備 | 馬達高速轉換成低速輸出 |
| 閥門／調整機構 | 大減速比與位置保持特性 |
| 自動化設備 | 模組化、安裝方向彈性 |
23. 蝸輪減速機保養與異常判斷
- 定期確認潤滑油／潤滑脂狀態。
- 確認是否有異常漏油。
- 監控長時間運轉溫度。
- 確認減速機固定螺栓沒有鬆動。
- 避免長期超過額定負載。
- 注意異常振動與噪音。
- 確認輸出軸沒有承受超出規格的外力。
- 更換潤滑油時依製造商指定規格。
23.1 噪音突然變大
可能需要檢查：
- 齒面磨耗。
- 軸承。
- 潤滑。
- 安裝鬆動。
- 負載是否改變。
23.2 溫度突然升高
如果相同工況下溫度明顯高於過去正常狀態，應檢查：
- 是否過載。
- 潤滑油量與黏度。
- 軸承狀況。
- 輸出端是否受到額外負荷。
- 散熱環境是否改變。
23.3 背隙逐漸增加
可能代表齒面、軸承或相關支撐零件逐漸磨耗，若應用本身需要定位精度，就應進一步檢查。
✅ 蝸輪減速機重點總結
蝸輪減速機最大的特色，是利用 蝸桿與蝸輪的滑動嚙合，在緊湊空間中取得大減速比與直角傳動。 它非常適合輸送、升降與低速傳動，但相較於行星或部分斜齒輪減速機， 效率與發熱通常更需要注意。 真正選型時，除了減速比與輸出扭矩之外，還要一起確認 工作週期、熱容量、潤滑、自鎖／逆驅特性、背隙、輸出軸型式與外部負荷。
24. FAQ 蝸輪減速機常見問題
Q1：蝸輪減速機是什麼？
蝸輪減速機利用蝸桿帶動蝸輪，將高速輸入轉換成低速、高扭矩輸出，並且非常容易形成輸入與輸出約90度的直角傳動。
Q2：蝸輪減速比怎麼算？
基本蝸輪齒輪組可用蝸輪齒數除以蝸桿頭數計算理論減速比。例如40齒蝸輪搭配1頭蝸桿，理論減速比約為40：1。
Q3：蝸輪減速機為什麼容易發熱？
蝸桿與蝸輪齒面之間存在明顯滑動摩擦，部分輸入功率會轉換成熱，因此相較於許多高效率齒輪傳動，蝸輪減速機更需要注意潤滑與散熱。
Q4：蝸輪減速機效率高嗎？
效率會受到導程角、減速比、轉速、負載、齒面與潤滑等因素影響。因為蝸輪傳動具有較多滑動摩擦，因此通常不是以最高效率作為主要優勢。
Q5：蝸輪減速機一定會自鎖嗎？
不一定。是否容易逆驅與蝸桿導程角、摩擦、潤滑、溫度與實際結構有關，不能把所有蝸輪減速機都視為絕對自鎖。
Q6：蝸輪減速機可以用在升降設備嗎？
可以用於適合的升降與提升機構，但涉及人員、防墜或懸吊安全時，應另外配置符合設備需求的煞車與安全機構，不能只依賴蝸輪的逆驅阻力。
Q7：蝸輪為什麼常用青銅？
蝸輪與鋼製蝸桿之間具有大量滑動接觸，適當青銅材料可兼顧摩擦、磨耗與抗咬合等需求，因此是常見的材料搭配之一。
Q8：中空軸蝸輪減速機有什麼優點？
中空輸出孔可以讓設備軸直接穿入減速機，減少部分聯軸器與傳動零件，使輸送機、旋轉軸等設備結構更加緊湊。
Q9：蝸輪減速機需要換油嗎？
依產品設計而定。部分減速機使用長效潤滑，部分則需要依運轉時間與製造商規範檢查或更換潤滑油，因此應以實際型號使用手冊為準。
Q10：選蝸輪減速機最重要看什麼？
至少應確認減速比、輸出轉速、額定與峰值扭矩、效率、工作週期、熱容量、潤滑方式、背隙、逆驅需求、輸出軸形式，以及徑向與軸向負荷。
