📐 第一次拿到工程圖，滿滿的線條、數字和符號，到底要從哪裡開始看？
對剛接觸機械、加工、設備設計的人來說，工程圖常常像是一張充滿密碼的紙： 前視圖、上視圖、剖面線、Ø、尺寸、公差、基準、表面粗糙度…… 每個符號好像都看過，組合在一起卻不知道整張圖到底想表達什麼。
其實看懂工程圖的核心不是把所有符號背起來，而是理解這張圖正在傳達什麼製造與裝配資訊。 本篇將從「看圖」而不是「畫圖」的角度出發，帶你一步一步建立工程圖的基本閱讀能力。
工程圖怎麼看？工程圖入門完整指南｜三視圖、尺寸、公差與符號解析
現在機械設計大量使用 3D CAD 軟體，零件可以旋轉、放大，甚至直接進行組裝模擬。 但真正進入 加工、製造、品管、採購與設備組裝時，2D工程圖依然非常重要。
原因很簡單：3D模型主要告訴我們「零件長什麼樣子」，而工程圖還必須進一步說明： 尺寸是多少、允許誤差多少、哪個位置重要、表面需要加工到什麼程度，以及零件之間應該如何配合。
🔍 30秒快速看懂工程圖
- 先確認角法：第一角法還是第三角法。
- 再看視圖：前視圖、上視圖、側視圖，先建立零件立體形狀。
- 找特殊視圖：剖面、輔助、局部放大、折斷視圖。
- 讀尺寸：長、寬、高、孔徑、位置、角度、PCD等。
- 看基準與公差：判斷哪些尺寸真正影響加工與裝配。
- 看表面要求：確認加工面、粗糙度及其他製造要求。
一張好的工程圖，重點是讓設計、加工、品管與組裝的人都能清楚理解設計意圖。 不必要的尺寸、過度嚴格的公差，反而可能增加加工成本，甚至讓圖面產生矛盾。
1. 工程圖是什麼？為什麼有3D還需要2D圖？
工程圖（Engineering Drawing / Technical Drawing）可以把它理解成一種工程溝通工具。
不同國家、不同公司的人可能使用不同語言，但是只要依循共同的製圖規範與標準， 工程師、加工人員與品管人員就能透過圖面交換大量資訊。
一張機械工程圖通常不只是畫出零件外型，還可能包含：
- 零件形狀與結構
- 長度、直徑、角度與位置尺寸
- 孔、螺紋、鍵槽、溝槽等特徵
- 尺寸公差
- 幾何公差
- 基準
- 表面粗糙度
- 材料
- 熱處理
- 表面處理
- 數量、圖號、比例與版本資訊
1.1 3D模型不能取代工程圖嗎？
3D模型最大的優點，是能非常直覺地呈現零件幾何形狀。 尤其對剛接觸機械的人來說，直接旋轉3D模型通常比只看三視圖容易理解。
但「知道零件長什麼樣」與「知道零件應該怎麼製造及驗收」是兩件不同的事情。
3D模型：很擅長表達「它長什麼樣」。
2D工程圖：很擅長表達「它應該做到多少、允許差多少，以及哪些地方最重要」。
現代製造也有直接以3D模型承載製造資訊的做法，但對大量一般機械加工與供應鏈溝通而言， 2D工程圖仍然是非常常見且重要的文件。
⬆️ 回到目次2. 影片教學：工程圖入門認識篇
如果你是第一次接觸工程圖，建議可以先看下面這支 FR工具人完整教學影片。 影片的出發點並不是教你使用CAD「畫工程圖」，而是先建立 如何看懂工程圖的基本概念。
🎥 工程圖入門認識篇｜從零開始學會看懂機械圖面
- 00:20 工程圖入門與基本概念
- 01:39 角法與投影視圖
- 02:46 三視圖與空間概念
- 05:34 輔助視圖
- 06:55 剖面視圖與剖面線
- 10:55 細部放大圖
- 12:17 折斷視圖
- 13:37 尺寸標註
- 16:33 表面加工符號
- 18:54 基準面
- 22:02 尺寸公差與配合
- 26:29 幾何公差基本概念
- 29:11 工程圖閱讀總結
3. 第一角法、第三角法與投影原理
要看懂機械工程圖，第一個重要概念就是投影。
一個立體零件具有長、寬、高，但紙張本身只有平面。 因此工程製圖會從不同方向觀察零件，再把看到的形狀投影到平面上。
可以想像把一個零件放在透明盒子裡，分別從前、後、左、右、上、下觀看， 再把各個面的投影展開，就能得到不同方向的工程視圖。

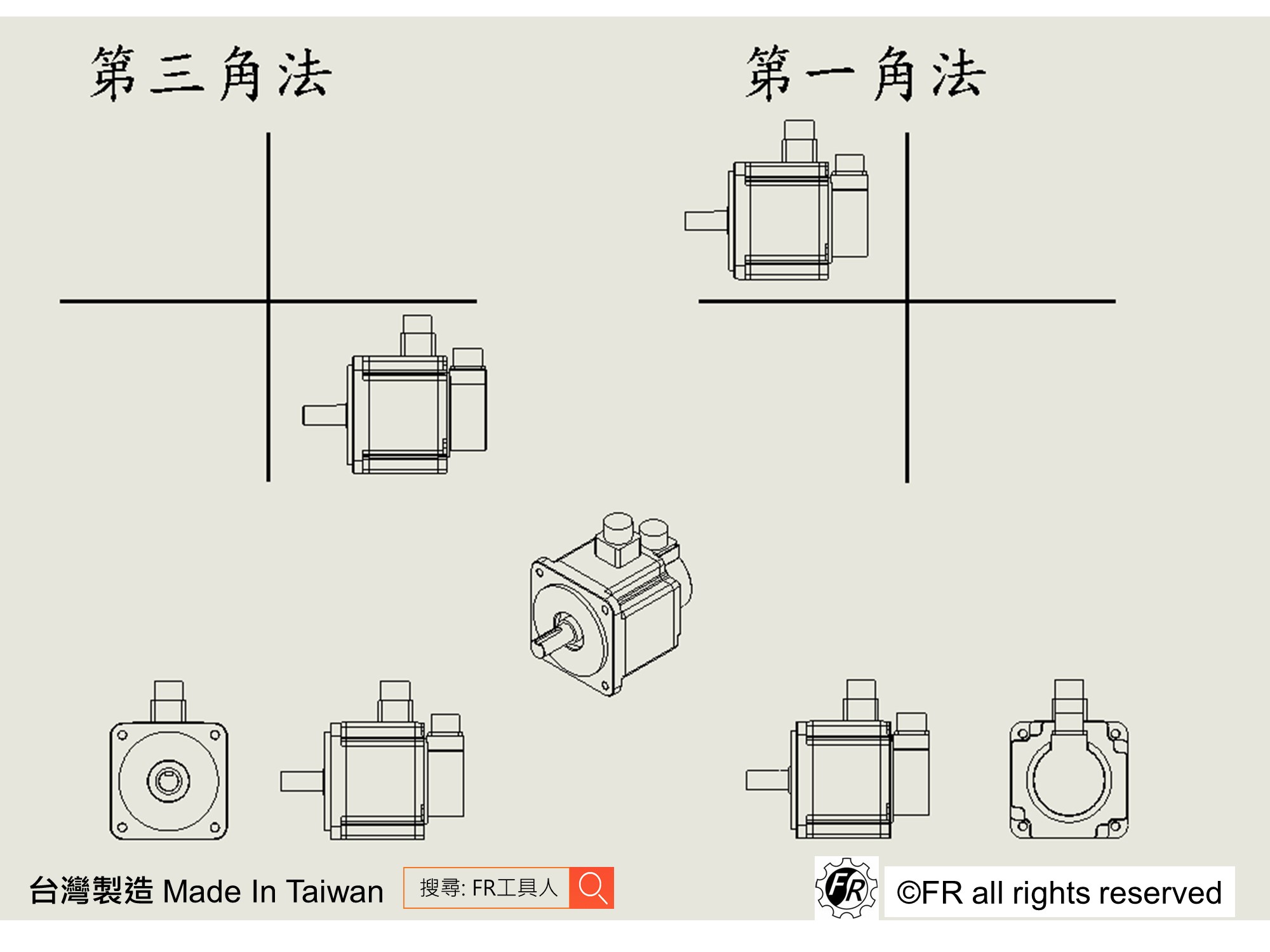

3.1 第一角法與第三角法差在哪裡？
第一角法（First-angle Projection）與第三角法（Third-angle Projection） 最大的差異之一，就是 物體、觀察者與投影面之間的關係不同，因此視圖展開後的位置也不同。
| 比較 | 第一角法 | 第三角法 |
|---|---|---|
| 英文 | First-angle Projection | Third-angle Projection |
| 基本概念 | 物體位於觀察者與投影面之間 | 投影面位於觀察者與物體之間 |
| 上視圖位置 | 通常配置於前視圖下方 | 通常配置於前視圖上方 |
| 右側視圖位置 | 通常配置於前視圖左側 | 通常配置於前視圖右側 |

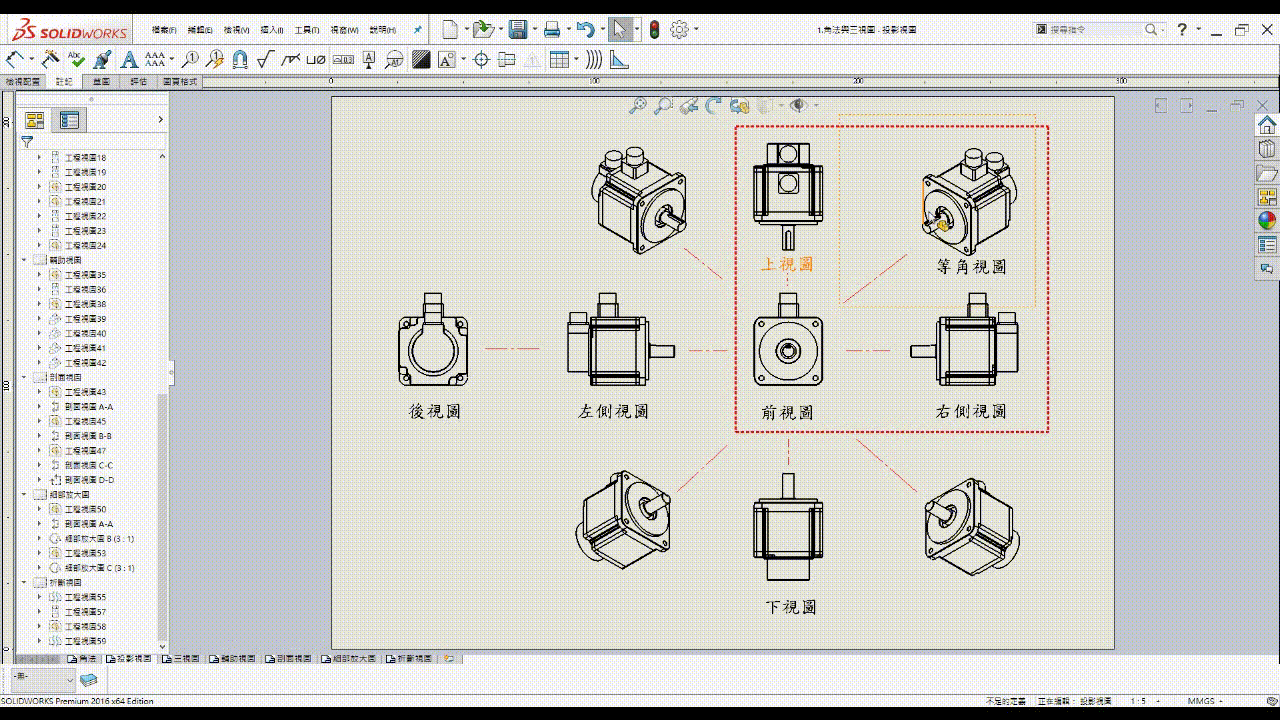

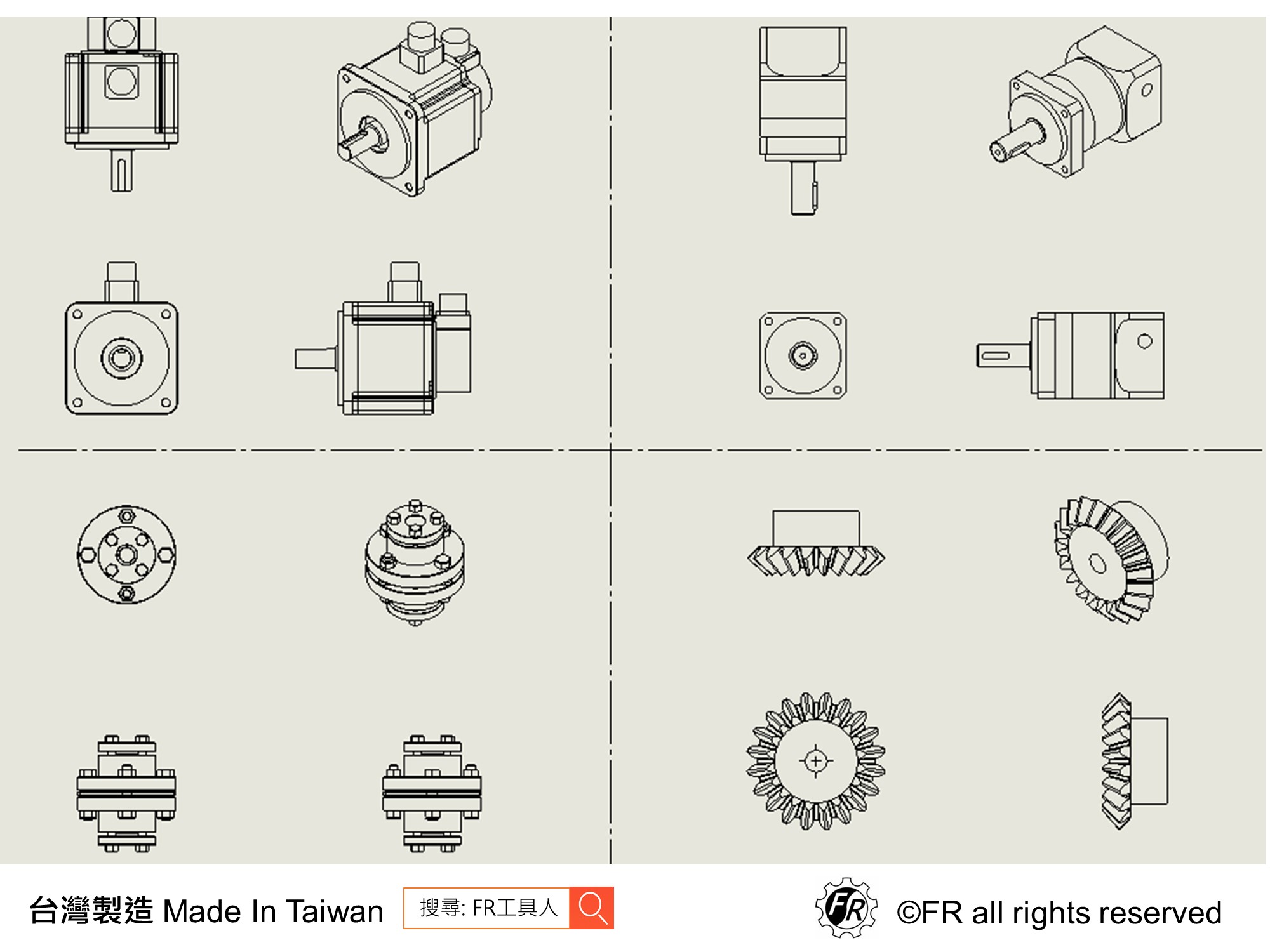

4. 三視圖怎麼看？前視圖、上視圖、側視圖
工程圖入門最重要的能力之一，就是從2D視圖重新想像3D物體。
最常見的基本視圖可以從三個方向理解：
- 前視圖（Front View）：從物體正面觀看。
- 上視圖（Top View）：從物體上方向下觀看。
- 右側視圖（Right Side View）：從物體右側觀看。
4.1 為什麼一個視圖通常不夠？
假設前視圖看到的是一個長方形，它可能是長方體，也可能是圓柱的側面， 甚至可能還有從前方完全看不到的孔或凹槽。
因此必須將不同方向的視圖交叉比對，才能逐漸建立完整立體形狀。
找一個簡單機械零件，先只看前、上、側三個視圖，試著在腦中想像立體形狀； 接著再看3D圖確認。
也可以反過來，只看3D模型，自己想像它的前視圖、上視圖與右側視圖會長什麼樣。
4.2 工程圖不一定只有三個視圖
三視圖只是最基本的表達方式。 如果三個方向已經足以清楚說明零件，就不一定需要把六個方向全部畫出來。
反之，如果零件非常複雜，還可以加入：
- 左側視圖
- 後視圖
- 下視圖
- 等角視圖
- 剖面視圖
- 輔助視圖
- 局部放大圖
工程圖真正的目的不是「視圖越多越好」，而是使用足夠但不冗餘的資訊，把零件說清楚。

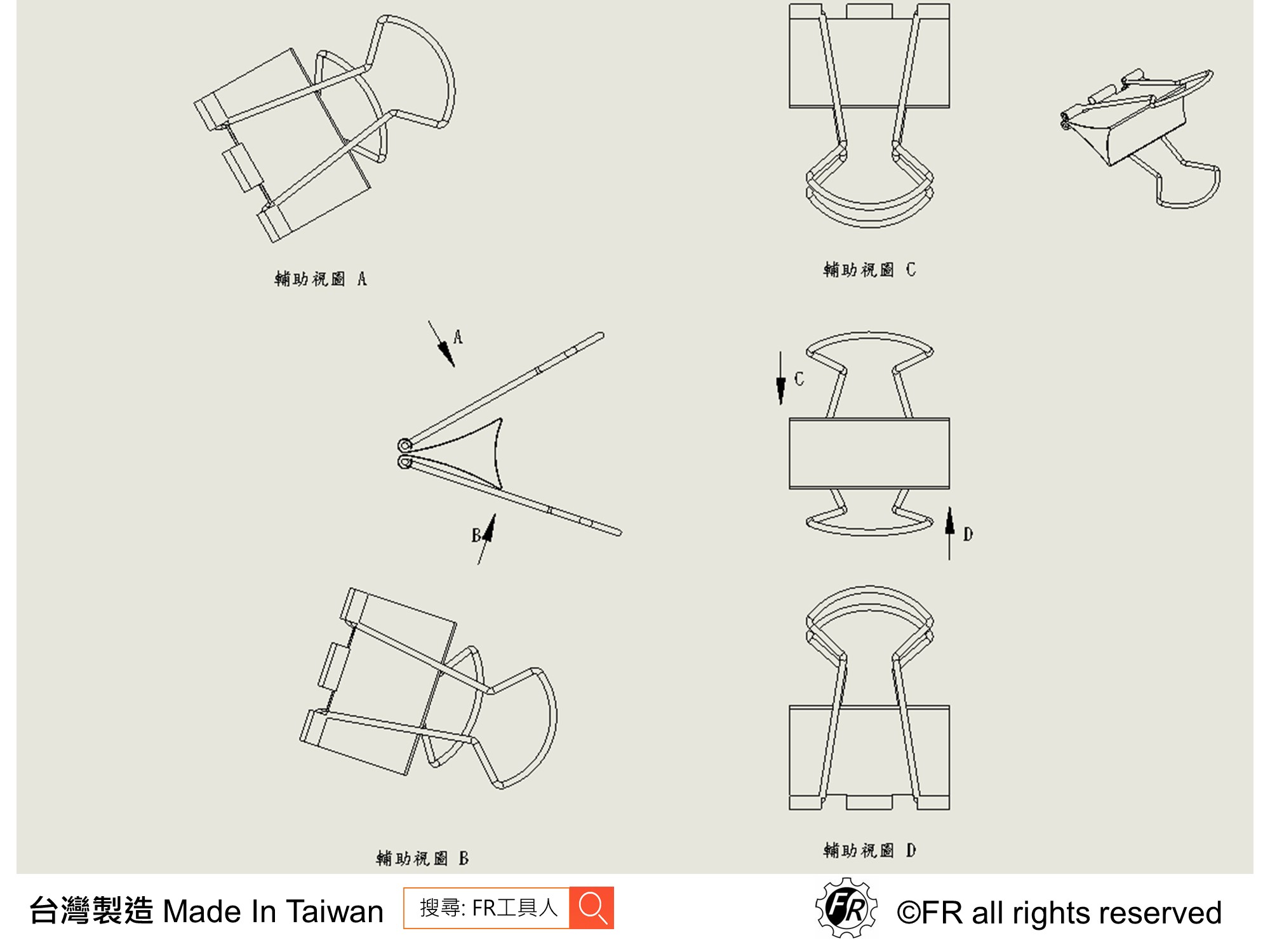

⬆️ 回到目次5. 輔助視圖是什麼？斜面為什麼需要另外投影？
一般前視、上視與側視主要是沿著互相垂直的方向投影。 但零件如果存在 斜面，直接投影後看到的形狀可能會產生縮短或變形。
這時候就可能需要使用輔助視圖（Auxiliary View）。
讓觀察方向盡可能垂直於需要表達的斜面，使該表面的真實形狀與相關尺寸更容易被看清楚。
例如零件上有一個45°斜面，上面又存在孔、溝槽或特殊輪廓。 如果只從正面或上面投影，這些特徵可能看起來被壓縮。
透過輔助視圖，就能把這個斜面「正對著看」，使閱讀與尺寸標註更加直覺。

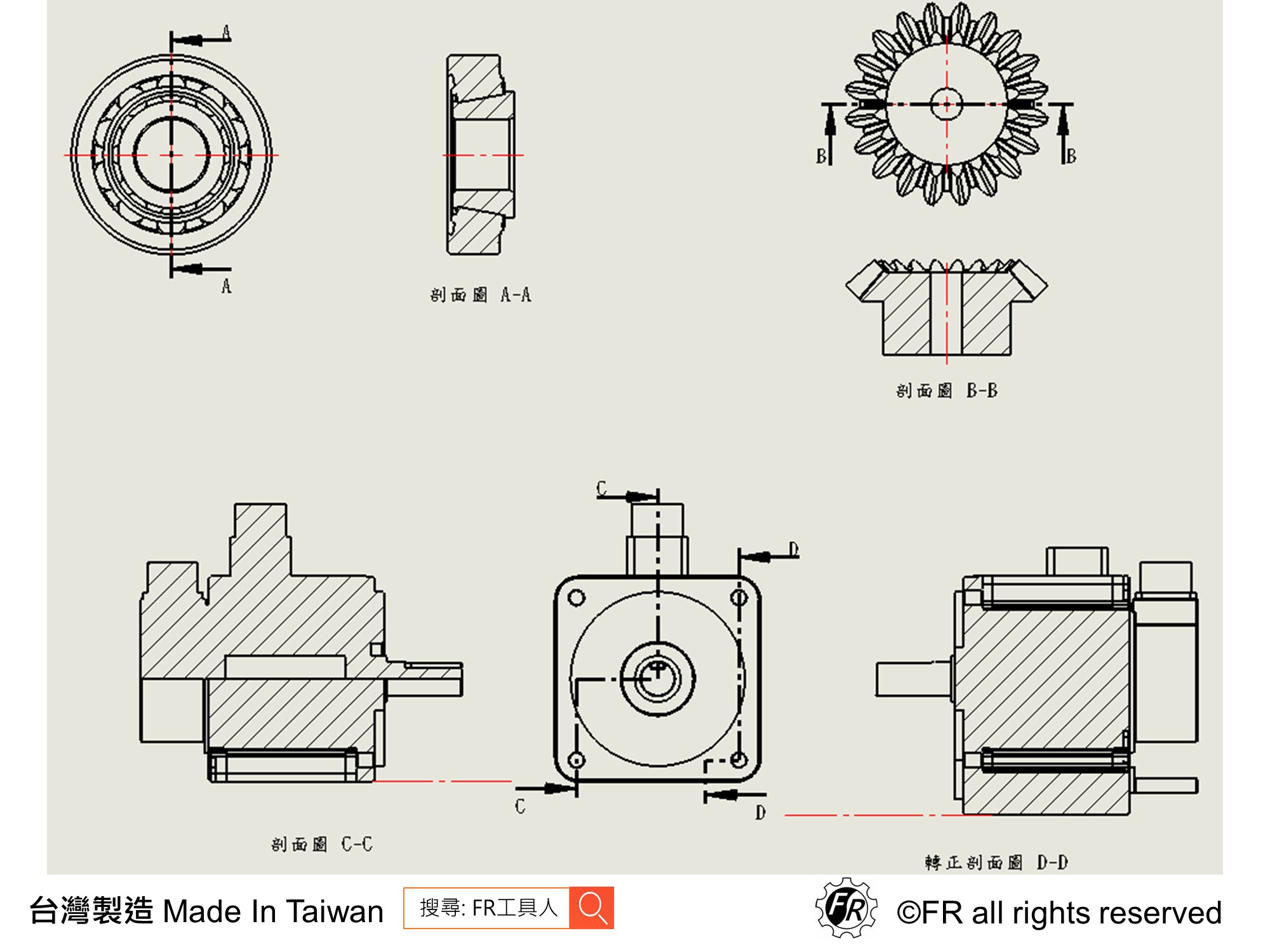

⬆️ 回到目次6. 剖面圖與剖面線怎麼看？
有些零件最重要的結構藏在內部。 單純從外面看，即使畫上大量隱藏線，也可能讓圖面非常混亂。
這時候就可以想像用一個平面把零件「切開」，再觀察切開後的內部結構， 這就是 剖面視圖（Section View）的基本概念。
6.1 為什麼剖面圖這麼重要？
例如一顆軸承，從外觀看可能只看到內圈、外圈與部分輪廓； 但剖開之後，就可以直接看到：
- 內外圈形狀
- 滾動體位置
- 滾道
- 內部階級
- 孔與溝槽
- 零件彼此的裝配關係
因此剖面圖在機械零件、組立圖、軸承、減速機、閥件與各種機構設計中非常常見。
6.2 斜線就是剖面線嗎？
被剖切平面實際切到的材料區域，通常會以剖面線（Hatching / Section Lines）表示。
新手看到規律排列的斜線時，可以先建立一個基本概念： 這裡通常代表剖切面通過了實體材料。
6.3 全剖、半剖與其他剖面
剖面並不只有一種形式。依照零件形狀與想表達的資訊，可能看到：
- 全剖視圖：想像剖切面完整通過零件。
- 半剖視圖：常用於對稱零件，同時表達外觀與內部。
- 局部剖視圖：只剖開需要說明的小區域。
- 階梯／偏移剖面：剖切路徑經過不同位置的特徵。
- 轉正剖面：依特徵方向轉正後表達，使特定結構更容易閱讀。
7. 細部放大圖與折斷視圖

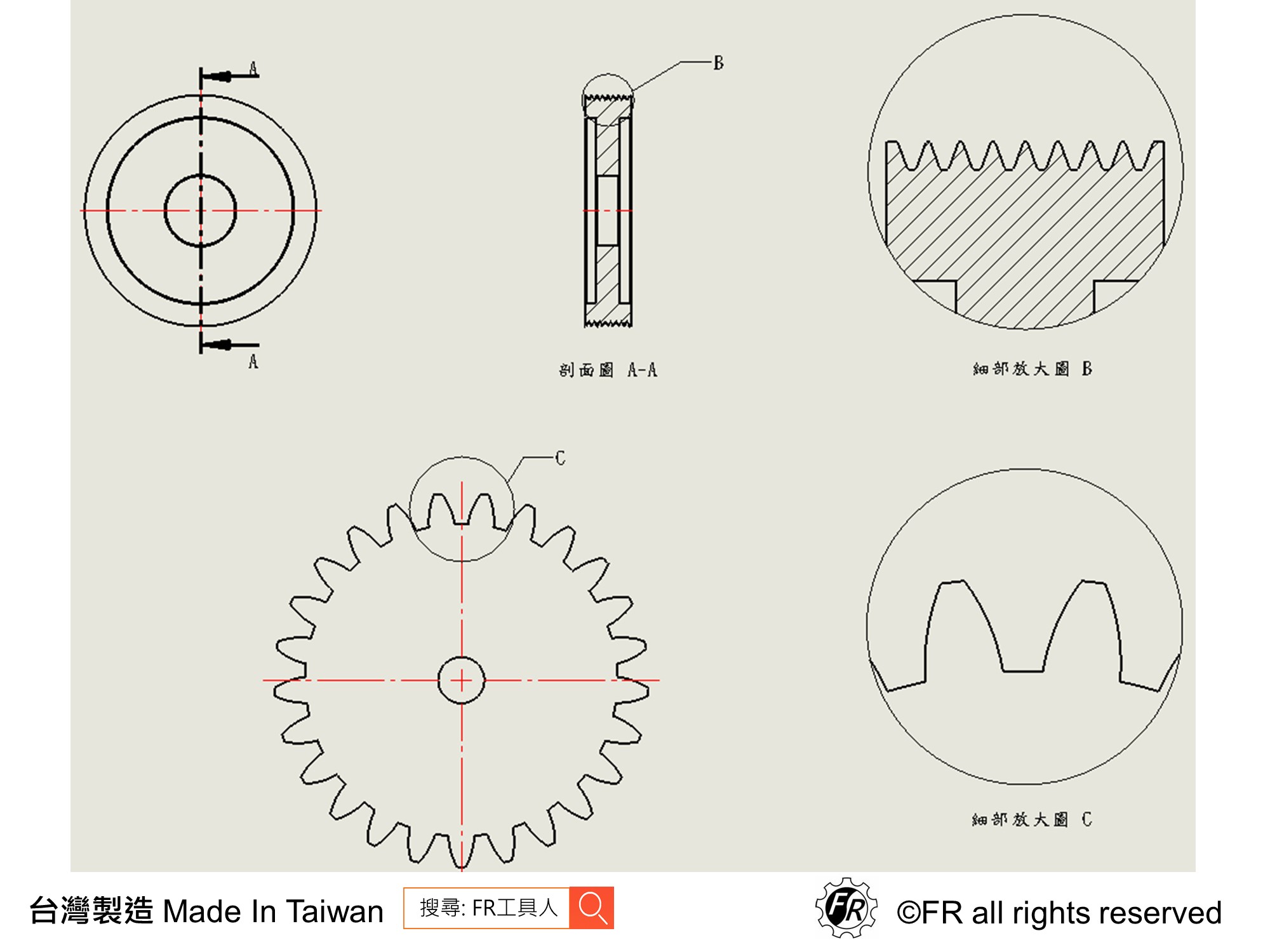

7.1 細部放大圖（Detail View）
如果一個大型零件只有某個局部特徵非常小，把整張圖放大並不實際。 因此可以把需要閱讀的區域圈選出來，再另外建立一個較大比例的 細部放大圖。
常見例子包括：
- 皮帶輪溝槽
- 小倒角
- 密封槽
- 特殊溝槽
- 局部階級
- 細小孔位
這樣既不需要把整個零件畫得很大，也能清楚標註細部尺寸。

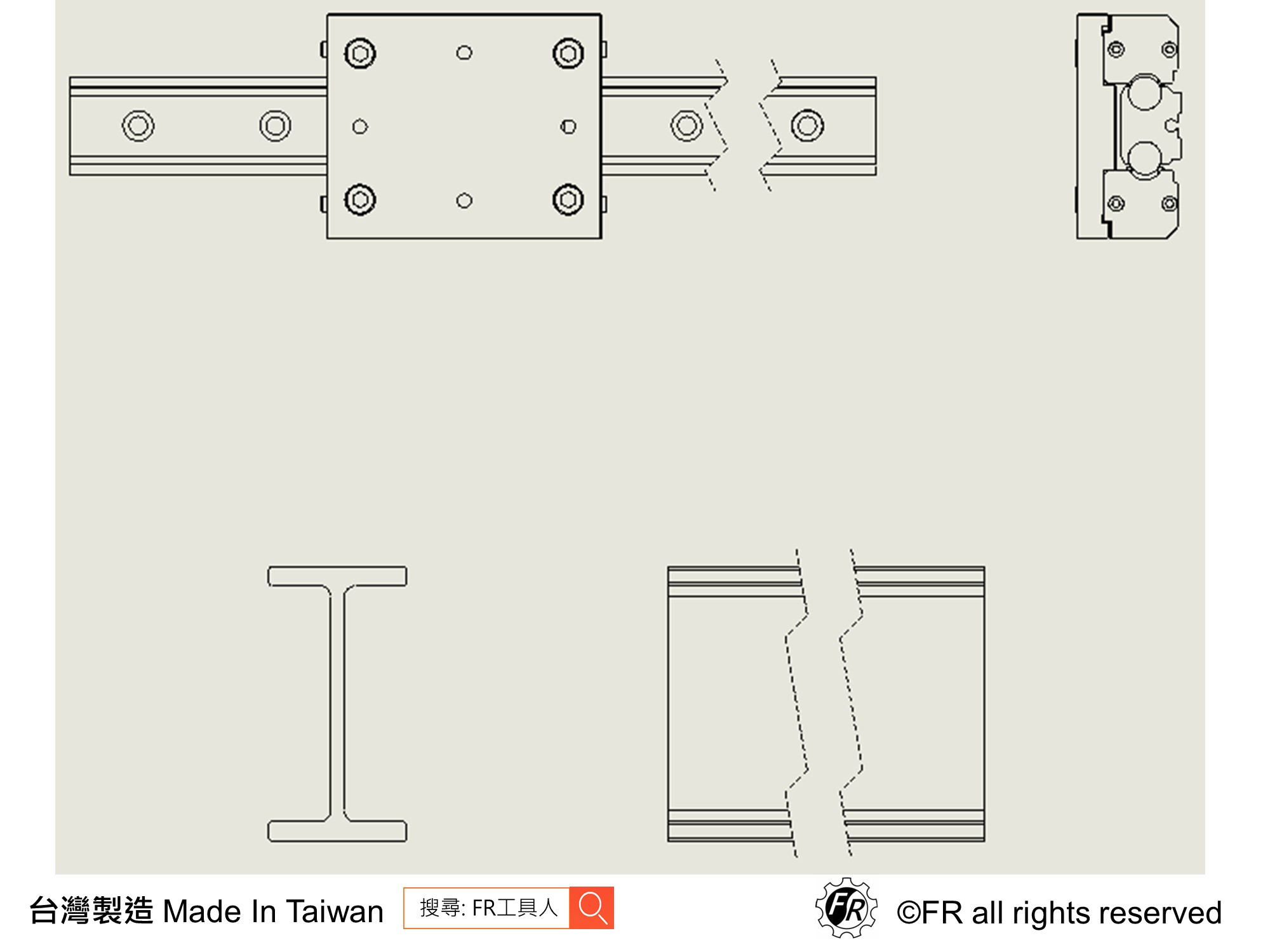

7.2 折斷視圖（Broken View）
如果零件非常長，但中間截面與特徵長時間維持相同， 就沒有必要把整個長度按照完整比例畫出來。
例如：
- 長軸
- 鐵管
- 型鋼
- 線性滑軌
- 長條素材
可以利用折斷線省略中間重複區域。

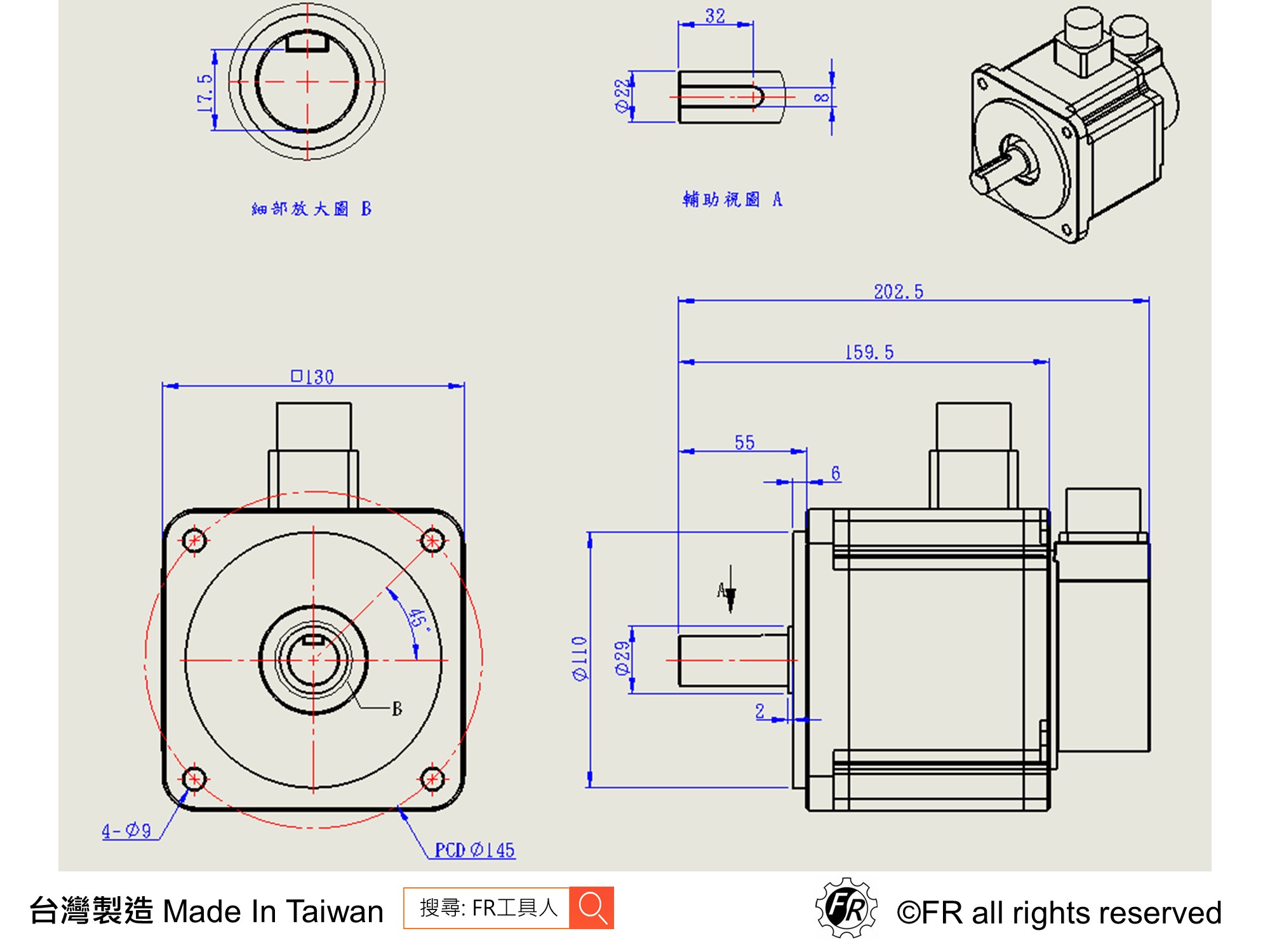

8. 工程圖尺寸標註怎麼看？
建立零件形狀概念後，下一步就是讀尺寸。
工程圖上的尺寸不是單純告訴你「這條線有多長」，還可能描述：
- 總長度
- 寬度與高度
- 孔徑
- 軸徑
- 孔的位置
- 角度
- 圓角
- 倒角
- 孔距
- 節圓直徑
- 深度
- 螺紋
8.1 Ø / φ 是什麼？
工程圖中常看到：
Ø 是直徑符號，因此 Ø22 表示該圓柱、孔或圓形特徵的直徑為22 mm， 前提是圖面單位為毫米。
8.2 「4-Ø9」是什麼？
如果圖面寫：
通常表示共有4個直徑9 mm的孔或圓形特徵。
實際解讀仍要配合引線、視圖與圖面規範確認。
8.3 PCD 是什麼？
PCD 常用來表示 Pitch Circle Diameter，節圓直徑。
例如多個螺栓孔均勻分布在一個假想圓周上，就可以使用 PCD 描述孔中心所在的節圓。
在法蘭、皮帶輪、馬達固定孔、輪轂等零件上都很常見。
8.4 不要直接拿尺量工程圖
工程圖可能經過縮放、列印、PDF轉換，甚至某些圖示本身就不是完全按照比例呈現。 正式判斷尺寸時應以標註數值與圖面規定為準，而不是直接拿尺量螢幕或紙張。

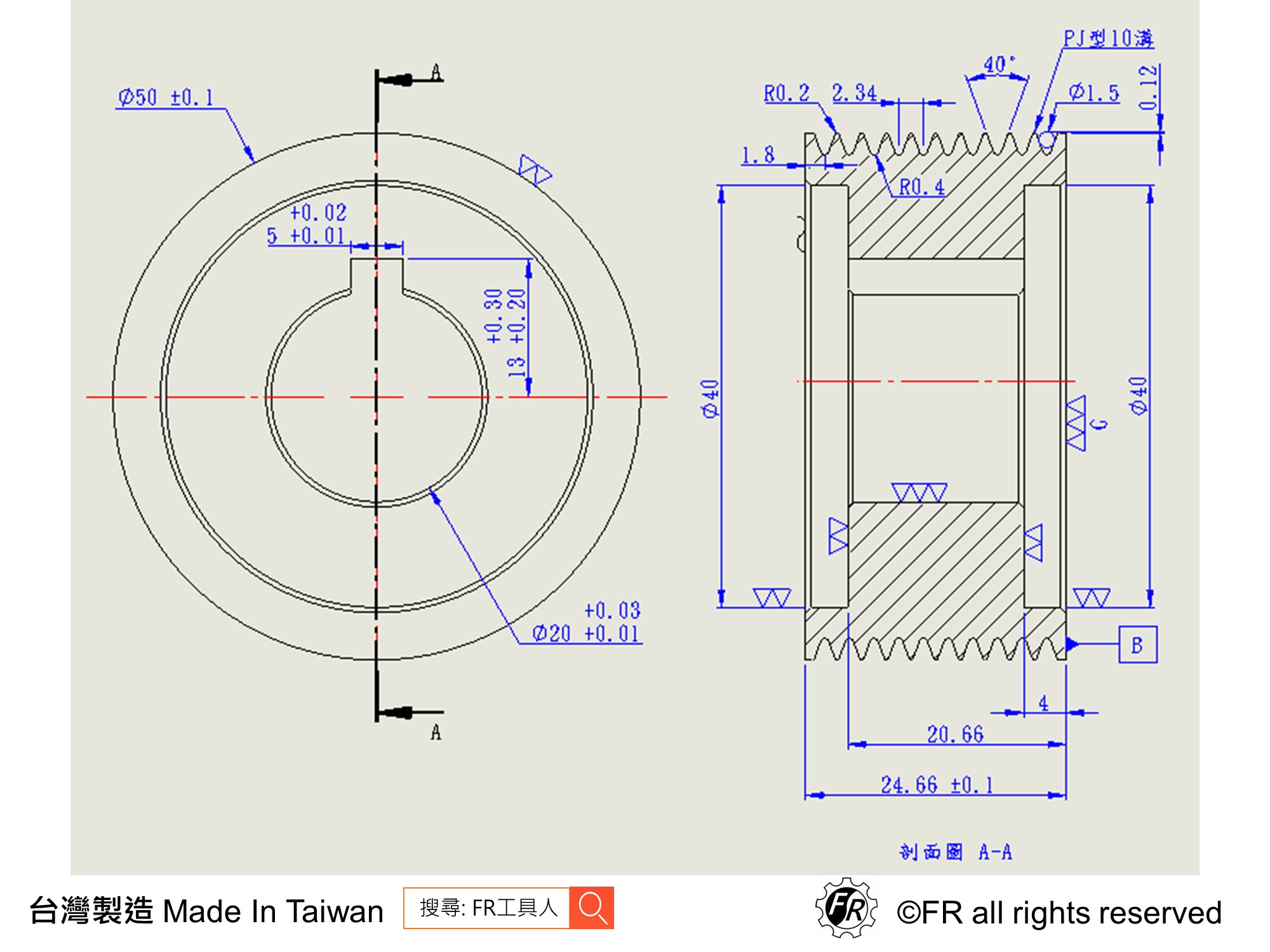

9. 表面加工與粗糙度符號怎麼看？
零件尺寸做對，不代表表面品質就一定符合使用需求。
軸承配合面、油封接觸面、滑動面、定位面等位置， 常常還會對 表面性狀／表面粗糙度提出要求。
9.1 表面粗糙度是什麼？
金屬表面即使肉眼看起來很平整，放大後仍然存在細小的高低起伏。 工程上會使用粗糙度參數描述這些表面特徵。
常見參數之一是：
例如圖面可能依需求標示 Ra 3.2、Ra 1.6、Ra 0.8 等數值。 數值越小通常代表要求的表面越細緻，但實際應採用何種加工方法， 還要依材料、尺寸、功能與製程判斷。
9.2 「三角形越多越細」還能這樣看嗎？
台灣部分舊圖面、傳統機械現場或歷史資料中， 仍可能看到以三角形數量表示加工表面等級的舊式標法。
因此在閱讀老圖時，知道這種表示方式仍有實務價值。 不過現代工程圖更常依現行標準使用 表面性狀符號搭配 Ra 等粗糙度參數， 不建議只靠「幾個三角形」判斷所有現代圖面。
9.3 G 一定代表研磨嗎？
部分公司或舊式圖面可能利用字母、加工註記表示 Grinding（研磨）等製程。 但實際閱讀時應依圖面註記、公司規範與所採用標準確認， 不宜看到單一字母就脫離上下文直接判斷。

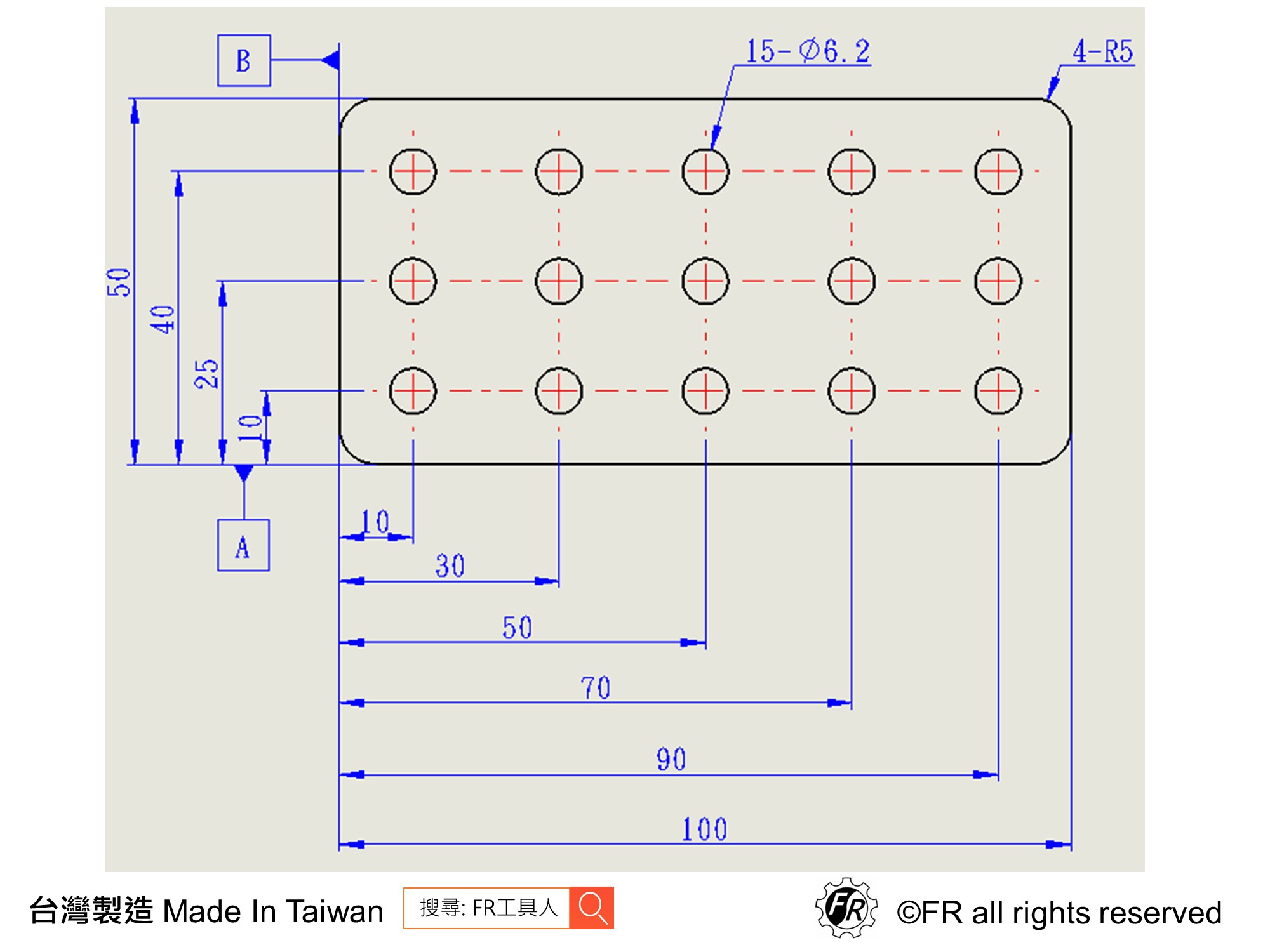

10. 基準 Datum 為什麼重要？
當零件開始出現精密尺寸與幾何要求時，「從哪裡開始量」就變得非常重要。
這就是基準（Datum）概念的重要性。
圖面中可能看到：
- 基準 A
- 基準 B
- 基準 C
這些基準建立了尺寸與幾何要求的參考系統。

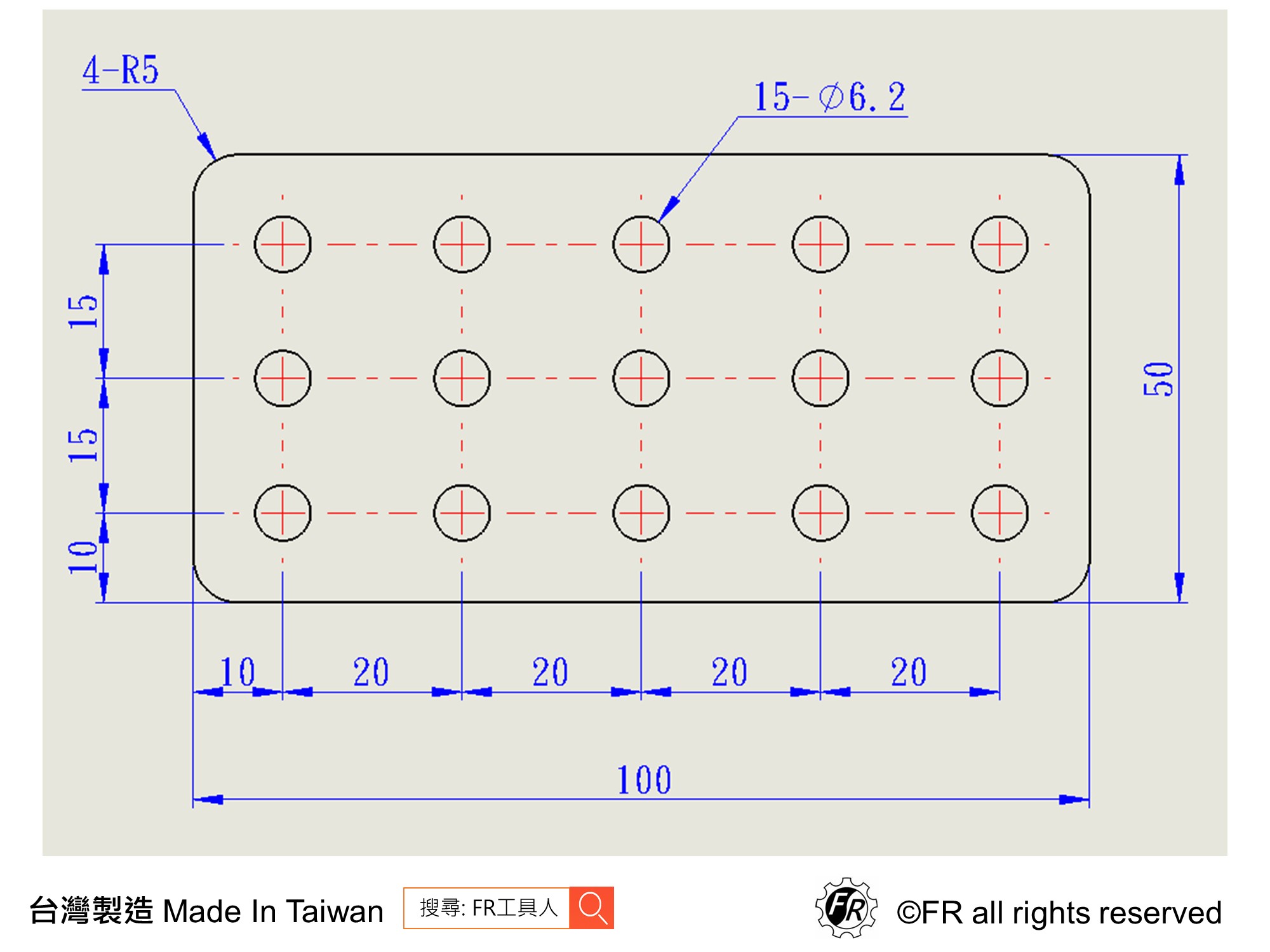

10.1 為什麼不能每個尺寸都接著上一個尺寸量？
假設三個孔的位置是：
- 第一孔：距基準10 mm
- 第二孔：距基準25 mm
- 第三孔：距基準40 mm
如果三個位置都直接由共同基準建立，就能避免某些鏈式尺寸標註產生的公差累積問題。
另一種做法若是：
基準 → 第一孔 → 第二孔 → 第三孔
每一段尺寸都有自己的允許誤差，最末端的位置誤差範圍就可能受到前面多段尺寸鏈影響。
實際製程常會利用重要基準規劃裝夾與加工順序，但工程圖上的 Datum 首先是建立量測與幾何控制的理論參考。 真正加工順序仍需依製程、夾治具與工法規劃。
11. 尺寸公差與配合怎麼看？
這是工程圖真正開始進入機械設計核心的地方。
現實世界沒有任何加工能夠做到「絕對零誤差」。 圖面標示 Ø25 mm，也不代表每一個實際零件都會剛好等於 25.000000 mm。
因此工程設計必須規定允許尺寸變動的範圍，這就是尺寸公差的基本概念。
11.1 公差怎麼理解？
例如某尺寸標示：
代表允許尺寸範圍為：
25.00 ～ 25.02 mm
如果標示：
則允許範圍為：
24.98 ～ 24.99 mm
11.2 台灣加工現場常說的「1條」是多少？
這是台灣機械加工現場常見的口語說法。
| 現場說法 | 毫米 |
|---|---|
| 1條 | 0.01 mm |
| 2條 | 0.02 mm |
| 5條 | 0.05 mm |
| 10條 | 0.10 mm |
| 50條 | 0.50 mm |
| 100條 | 1.00 mm |
11.3 孔25、軸25，可以裝嗎？
不能只看到兩者的標稱尺寸都是25，就直接判斷能不能裝配。
真正需要比較的是：
- 孔的最大尺寸
- 孔的最小尺寸
- 軸的最大尺寸
- 軸的最小尺寸
根據兩者公差帶的相對位置，可以形成不同的配合效果。
| 配合概念 | 基本特性 | 常見用途概念 |
|---|---|---|
| 間隙配合 | 組裝後保持一定間隙 | 需要滑動、旋轉或方便拆裝 |
| 過渡配合 | 可能產生小間隙，也可能產生小過盈 | 需要較準確定位 |
| 過盈配合 | 軸相對孔形成干涉，需要壓入、加熱或冷縮等方式組裝 | 固定、傳遞扭矩或避免相對移動 |
如果設計目標是壓入固定，本來就可能刻意設計成過盈配合。 因此看公差不能只問「裝不裝得進去」，還要先知道設計到底希望它鬆、滑、定位，還是緊密固定。
11.4 公差是不是越小越好？
不是。
公差越嚴格，通常代表製程控制、加工設備、量測方式、環境與檢驗要求都可能提高， 最後直接反映在製造成本上。
例如：
- 精密研磨軸可以要求較嚴格尺寸。
- 一般銑削尺寸依功能需求設定合理公差。
- 板金折彎受到板厚、材料、模具與回彈影響。
- 焊接結構受到熱變形與組裝條件影響。
不是「能標多小就標多小」，而是 在滿足功能、裝配與壽命的前提下，給製造端合理而可達成的公差。

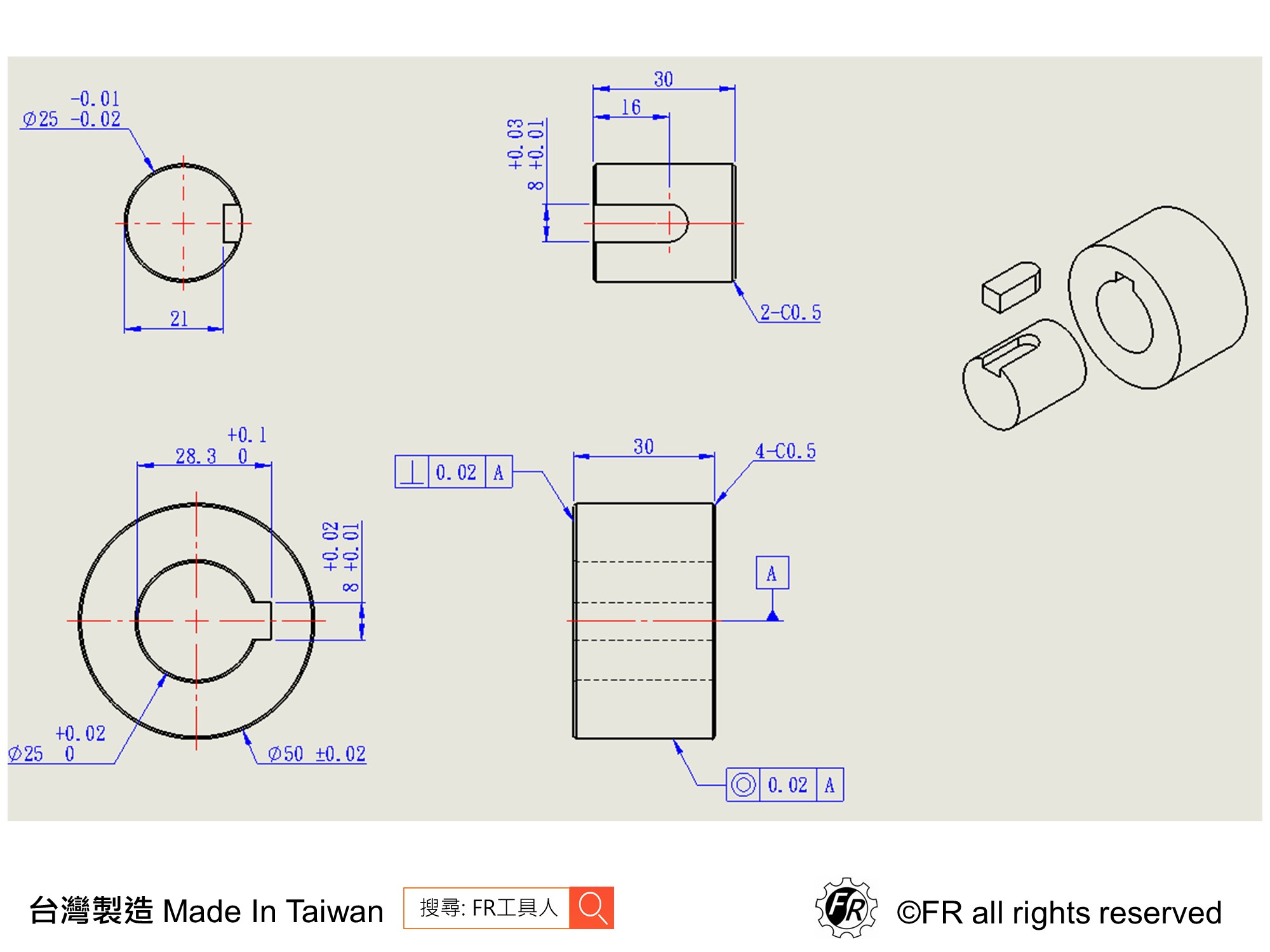

12. 幾何公差基本概念｜尺寸對了，形狀也可能不對
尺寸公差主要控制「尺寸有多大」，但實際零件還可能出現：
- 表面不夠平
- 兩個面不垂直
- 軸線位置偏掉
- 圓柱旋轉時產生偏擺
- 兩個特徵方向不平行
因此工程圖還會使用幾何尺寸與公差（GD&T）來控制零件的形狀、方向、位置與跳動等幾何特性。

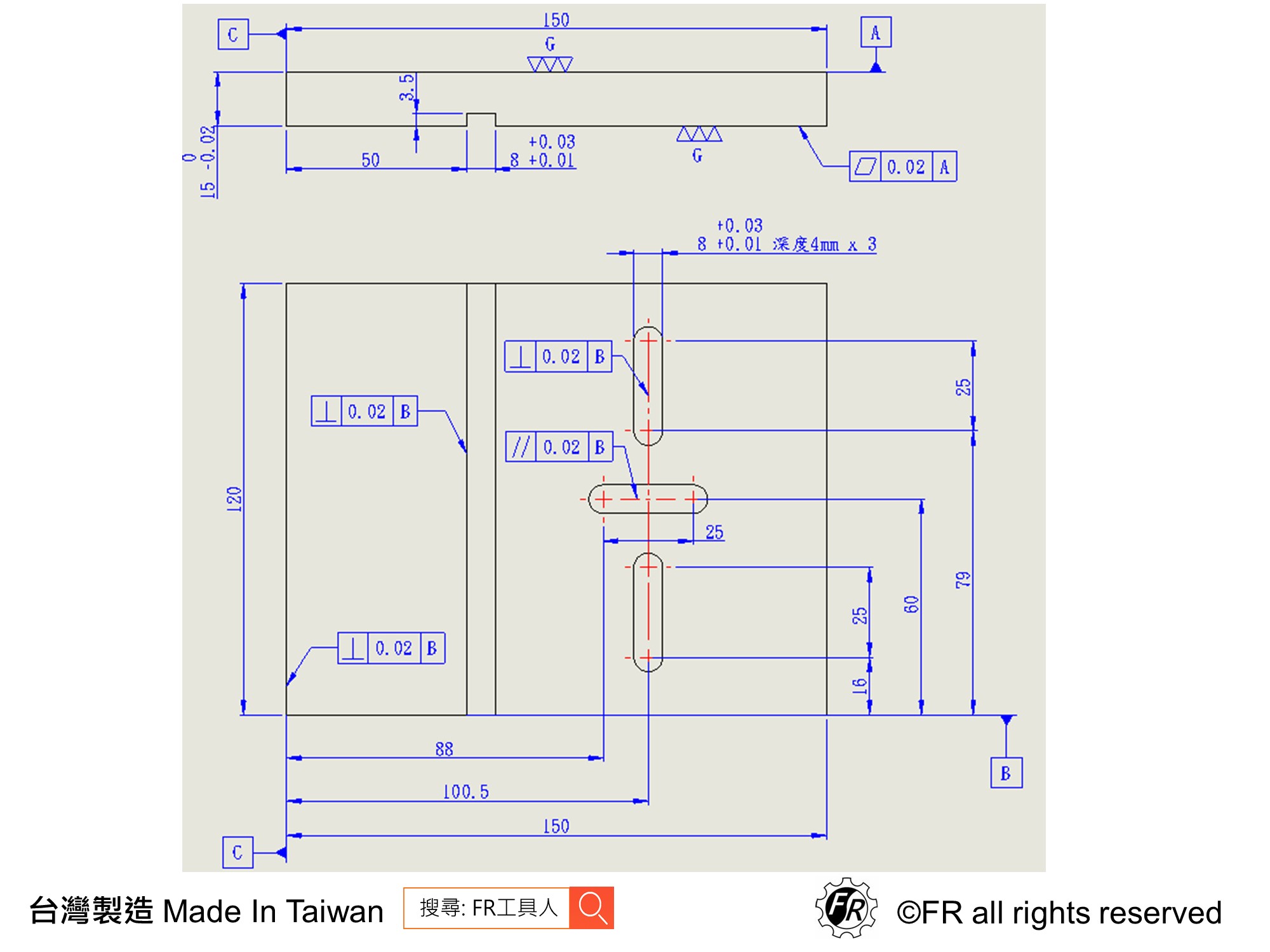

12.1 常見幾何公差概念
| 項目 | 主要控制概念 |
|---|---|
| 直線度 | 控制線元素偏離理想直線的程度 |
| 平面度 | 控制一個表面的平坦程度 |
| 圓度 | 控制圓形截面的形狀 |
| 平行度 | 控制特徵相對基準保持平行的程度 |
| 垂直度 | 控制特徵相對基準保持90°方向的程度 |
| 位置度 | 控制孔、軸等特徵相對理論正確位置的偏差 |
| 圓跳動／全跳動 | 控制零件旋轉時相對基準軸產生的變化 |
12.2 尺寸公差與幾何公差差在哪？
假設一個平板厚度量起來每個位置都在尺寸公差內， 並不代表這個平板就一定非常平。
同樣地，一根軸的外徑全部量起來都合格，也不代表它的軸線、直線度或旋轉跳動一定符合裝配要求。
尺寸公差 → 控制「多大」。
幾何公差 → 進一步控制「形狀、方向、位置與旋轉關係」。
13. 新手看工程圖的正確順序
剛開始學工程圖時，最容易犯的錯就是一拿到圖就開始逐個找尺寸。
比較容易理解的方式，是從整體 → 局部 → 精度逐層閱讀。
🔧 FR工程圖閱讀 8 步驟
- 看圖框：確認圖名、圖號、比例、單位、版本、材料等資訊。
- 確認投影法：第一角法或第三角法。
- 看主要視圖：先理解零件大致長什麼樣。
- 看剖面與特殊視圖：理解內部、斜面與細部特徵。
- 看主要尺寸：總長、外徑、孔徑、孔距與重要位置。
- 找基準：了解重要特徵是相對哪個參考建立。
- 看公差：找出真正需要精密控制的位置。
- 看加工與備註：粗糙度、熱處理、表面處理及特殊要求。
13.1 看圖時可以順便思考「它怎麼做出來？」
這是從「會看工程圖」進一步走向「真正理解工程圖」非常重要的一步。
例如看到：
- 長軸 → 可能想到車削
- 平面、溝槽 → 可能想到銑削
- 內孔 → 可能想到鑽孔、搪孔、鉸孔等
- 鍵槽 → 可能想到銑削、拉削等方式
- 高表面品質 → 可能需要精加工或研磨
當你能從工程圖開始反推可能的製程， 就已經不只是「認符號」，而是開始建立真正的機械製造概念。
如果圖面每個符號都符合形式，但加工端不知道怎麼製造、品管不知道怎麼驗收、組裝端不知道設計意圖， 那這張圖仍然沒有完全達到工程溝通的目的。
14. 工程圖新手最常見的 8 個誤解
| 常見誤解 | 正確觀念 |
|---|---|
| 有3D模型就不需要工程圖 | 3D很適合表達幾何，但尺寸、公差、基準與製造要求仍常透過工程圖溝通。 |
| 三視圖一定要前、上、右全部畫滿 | 應依零件複雜程度使用足夠的視圖，重點是清楚且不冗餘。 |
| 圖畫得越多越專業 | 過多重複資訊反而可能增加矛盾與閱讀負擔。 |
| 工程圖可以直接拿尺量 | 正式尺寸應依標註數值與圖面規定判斷。 |
| 公差越小越高級 | 過度嚴格的公差會提高成本，而且未必對功能有幫助。 |
| Ø25的孔配Ø25的軸一定不能裝 | 標稱尺寸相同不代表實際配合相同，必須查看孔與軸的公差帶。 |
| 基準A就是第一個一定要加工的面 | Datum主要建立幾何與量測參考；加工順序仍需依製程規劃。 |
| 尺寸合格代表零件一定合格 | 還可能受到形狀、方向、位置、粗糙度、材料等要求影響。 |
15. 工程圖真正要學的不是背符號，而是「看懂設計意圖」
工程圖初學者很容易把注意力全部放在符號上： Ø是什麼？這條線是什麼？這個框框又是什麼？
這些當然都需要學，但當你慢慢熟悉之後，真正重要的問題會變成：
「為什麼這個位置公差特別小？」
「為什麼這個面是基準？」
「這個零件要怎麼加工？」
「最後要怎麼量測它是否合格？」
當你開始思考這些問題，就代表你已經從「看得到工程圖」逐漸進入「看得懂工程圖」。
工程圖本質上是一種工程溝通方式。 投影視圖負責說明形狀、尺寸負責說明大小、基準建立參考、公差決定允許變動範圍， 表面與幾何要求則進一步描述零件真正需要達成的功能。
不需要第一次就把所有內容背起來。 從三視圖開始，慢慢加入剖面、尺寸、基準、公差與製程概念， 看過的圖越多、實際接觸的零件越多，工程圖就會逐漸從「滿滿的線條」變成可以閱讀的工程語言。
⬆️ 回到目次16. 工程圖常見問題 FAQ
剛開始學工程圖時，常會遇到一些基本觀念上的疑問。 以下整理幾個最常見的問題，方便快速查找。
