📋 BOM表是什麼？為什麼製造業幾乎天天都可能碰到它？
如果你曾經待過機械、設備、自動化、電子組裝或其他製造業， 很可能聽過工程師、採購、生管或倉庫人員說： 「看一下BOM」、「照BOM備料」、「BOM裡面有沒有這顆料？」
BOM看起來只是一張零件清單，但它實際上把一個產品需要哪些零件、 各需要多少數量，以及彼此的組成關係整理成可管理的資訊。 本篇就從最容易理解的 爆炸圖開始，帶你一步一步看懂BOM表。
BOM表是什麼？爆炸圖、料號、零件表與模組化BOM完整指南
BOM 是 Bill of Materials 的縮寫， 中文常見稱呼包括 物料清單、零件表、材料表等。 在機械製造的入門理解中，也可以先把它想成一張 產品零件用量表。
一個產品從設計完成到真正生產，中間可能經過工程、採購、生管、倉庫、組裝、品管與售後服務。 這些部門工作內容完全不同，卻都需要回答同一個基本問題：
「每一種零件需要多少？」
「我要找的到底是哪一顆料？」
BOM就是把這些資訊系統化的重要工具之一。
🔍 30秒快速認識 BOM 表
- BOM：Bill of Materials，產品或組件的物料／零件組成清單。
- 爆炸圖：把組裝完成的產品拆開顯示，幫助理解零件位置與組裝關係。
- 零件編號：對應爆炸圖中的位置，方便從圖面找到BOM資料。
- 料號：企業用來識別特定物料或零件的重要識別資訊。
- 品名：幫助人員理解這個零件是什麼。
- 數量：表示該產品或組件需要使用多少。
- 模組化BOM：把複雜產品拆成子組件或模組管理。
清單只是BOM最容易看到的外觀。真正重要的是零件識別、數量、階層與組成關係。 BOM建立方式如果不清楚，後續工程變更、採購、備料、組裝與維修都可能受到影響。
1. BOM表是什麼？Bill of Materials 怎麼理解？
BOM 是 Bill of Materials 的縮寫。
如果完全沒有接觸過製造業，可以先用最簡單的方式理解：
例如一個簡單齒輪箱可能需要：
- 箱體 × 1
- 齒輪 × 4
- 軸 × 2
- 軸承 × 4
- 間隔環 × 2
- 螺絲 × 8
如果只是自己做一件作品，寫在紙上可能就夠了。 但當產品要大量製造，甚至需要數十、數百種零件時， 就不能只依靠記憶或口頭溝通。
因此企業會利用BOM把產品組成整理成可以被工程、採購、生管、倉庫、組裝與其他單位使用的資訊。
1.1 BOM是不是只有製造業才會使用？
BOM在製造業特別常見，但「把一個成品拆解成組成項目」的概念其實非常廣泛。
只要產品或結構具有多個物料、零件、模組或組件，就可能建立類似的組成清單。
1.2 BOM真正重要的是「關係」
如果只是把100個零件名稱放進Excel，它只能告訴你「有哪些東西」。
但真正有系統的BOM還要進一步讓人理解：
- 這顆零件屬於哪個產品？
- 它位於哪個組件？
- 需要多少數量？
- 是不是和另一個看起來很像的零件不同？
- 某個模組裡又包含哪些零件？
不只是「列出零件」，而是把產品的組成方式轉換成可以被管理、採購、備料、組裝與維修使用的資訊。
2. 爆炸圖是什麼？為什麼適合搭配BOM？

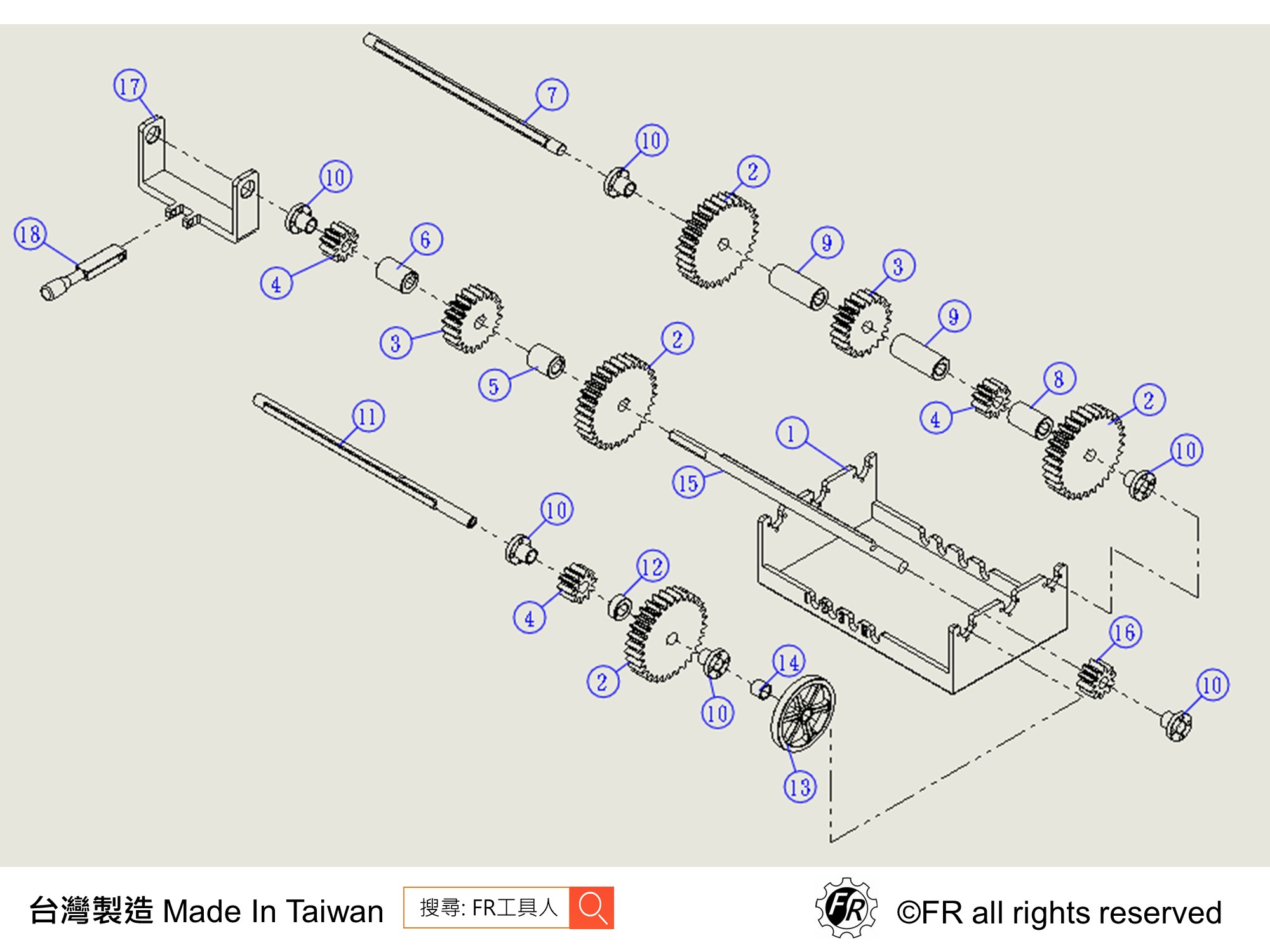

爆炸圖（Exploded View）就是把原本組裝在一起的產品， 依照一定方向把零件分離顯示。
它最大的優點就是直覺。
就算沒有太深的工程製圖基礎，只要看到爆炸圖，通常就能大致理解：
- 產品裡有哪些零件
- 零件大概裝在哪裡
- 零件彼此的前後關係
- 大致的組裝方向
- 哪些零件可能屬於同一個模組
2.1 爆炸圖與一般工程圖有什麼差別？
| 項目 | 工程圖 | 爆炸圖 |
|---|---|---|
| 主要目的 | 表達尺寸、公差、幾何與製造要求 | 表達產品組成與零件關係 |
| 閱讀門檻 | 通常需要一定工程圖基礎 | 相對直覺 |
| 零件關係 | 依圖面類型而定 | 通常非常清楚 |
| 搭配BOM | 可以 | 非常常見且容易理解 |
爆炸圖回答：「零件在哪裡、怎麼組？」
BOM回答：「它是什麼料、需要多少？」
當兩者搭配使用時，就能把「看得見的結構」與「可管理的零件資料」連接起來。
⬆️ 回到目次3. 爆炸線怎麼看？沿著線就能理解組裝方向

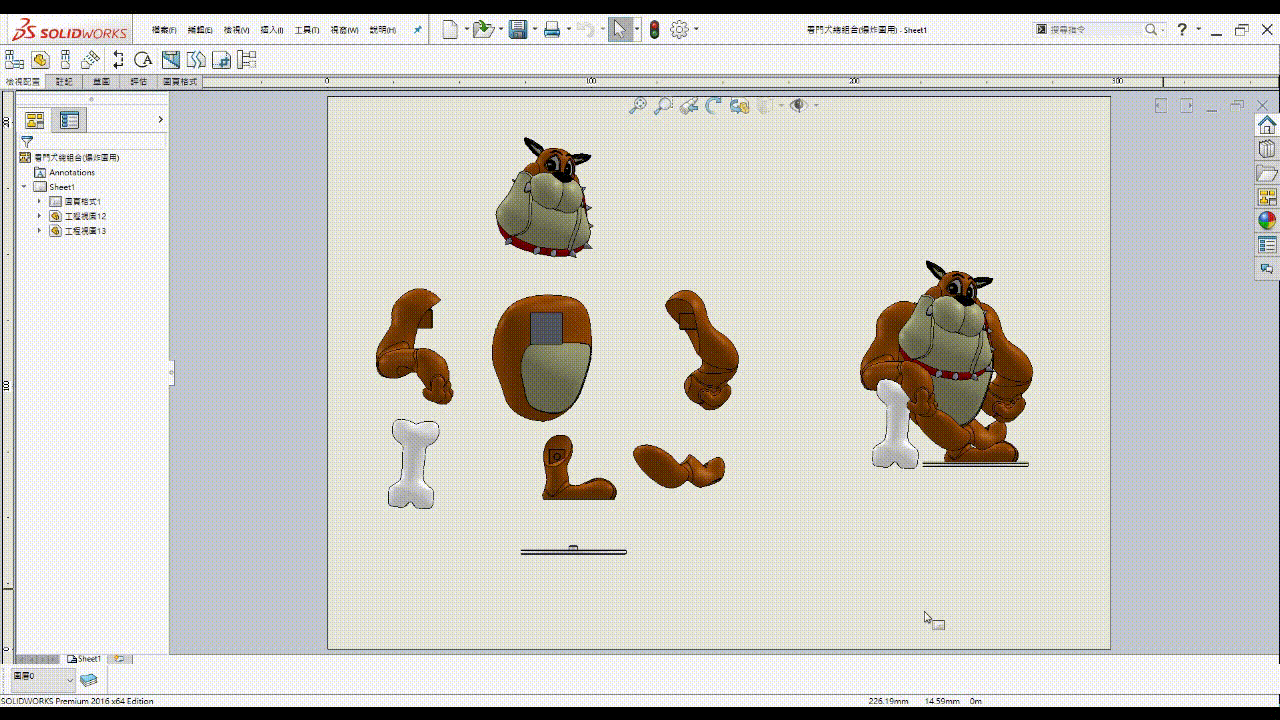

爆炸圖中經常會看到零件之間存在細線， 這些線可以協助表達零件的分解與組裝關係。
例如一支軸上依序裝有：
軸 → 間隔環 → 齒輪 → 軸承 → 箱體
爆炸圖將這些零件沿著同一軸線分開後， 閱讀者就能從位置與爆炸線推回原本的組裝關係。
不要一次看整張圖。先挑一條主要軸線，沿著爆炸方向一個零件、一個零件往回看， 通常很快就能理解這一組零件是怎麼組裝的。
3.1 爆炸圖不等於正式組裝作業指導書
爆炸圖可以非常有效地幫助理解結構與大致組裝關係， 但複雜產品的正式組裝仍可能需要另外的：
- 組裝SOP
- 作業指導書
- 扭力規範
- 治具說明
- 檢驗規範
- 安全要求
因此不能把所有爆炸圖都直接當成完整組裝程序。
⬆️ 回到目次4. 零件編號與料號有什麼不同？
這是剛接觸BOM的人非常容易混淆的地方。
爆炸圖上常看到：
這些通常可以理解成圖面上的項次／零件編號， 用來把圖中的零件與BOM某一列資料對應起來。
4.1 Item Number：這張圖上的第幾項
例如爆炸圖上的「4號」， 主要用途是讓你快速找到BOM中的第4項。
4.2 Part Number：企業識別這顆料的料號
BOM裡還可能看到另一組完全不同的代碼，例如：
這類代碼才比較接近企業內部用來識別特定零件的料號（Part Number）。
| 項目 | 零件編號／項次 | 料號 |
|---|---|---|
| 主要用途 | 圖面與BOM快速對應 | 識別特定物料或零件 |
| 常見形式 | 1、2、3、4…… | 企業自訂編碼 |
| 使用範圍 | 通常與該圖面或結構對應 | 可延伸到採購、庫存、生產等管理 |
它可能只是這張爆炸圖中的項次；真正識別零件時，仍應查看BOM對應的料號資料。
5. BOM表通常有哪些欄位？
BOM並沒有只能長成某一種固定格式。 不同公司、不同產品與不同管理目的，都可能加入不同欄位。
但以最容易入門的機械產品BOM來說，常見基本資訊可以先從以下幾項認識：
| 欄位 | 用途 | 範例 |
|---|---|---|
| 項次 | 對應爆炸圖上的零件編號 | 1 |
| 料號 | 識別特定零件或物料 | GBX-001 |
| 品名 | 讓人理解零件名稱 | 齒輪箱 |
| 數量 | 該產品或組件使用數量 | 1 |
| 規格／備註 | 補充必要資訊 | 依公司需求 |
5.1 BOM還可以加入什麼？
依企業管理方式不同，還可能包含：
- 材料
- 規格
- 版本
- 供應商
- 採購資訊
- 製造／採購屬性
- 單位
- 成本或價格相關欄位
- 備註
BOM應該依企業流程與實際使用需求建立。沒有管理用途的欄位一直增加， 反而可能造成維護困難。
6. 為什麼料號比品名更重要？
假設倉庫裡有兩個零件：
- 間隔環 A：外徑20 mm
- 間隔環 B：外徑22 mm
兩個零件都可以叫做「間隔環」。
如果只用名稱找料，很容易拿錯。
因此兩個零件可以具有相同或相似品名， 但在企業料號管理中，若它們被視為不同物料，通常就應具有不同的識別料號。
PN-A001 → 間隔環
PN-A002 → 間隔環
品名看起來相同，但料號不同，就代表系統中是不同的物料項目。
6.1 看起來一樣，也不代表是同一顆料
爆炸圖上的兩顆齒輪可能外觀非常接近， 但其中一顆有鍵槽，另一顆沒有； 或者齒數、孔徑、材料、熱處理等規格不同。
如果它們的料號不同，就不應只因為「看起來一樣」而直接互換。
「齒輪」、「間隔環」、「螺絲」、「軸承」都可能同時存在數十種規格。 料號就是避免大家只靠名稱與外觀猜測的重要工具。
7. BOM數量怎麼看？相同零件為什麼不用重複列很多次？
假設一個齒輪箱裡使用4顆完全相同的齒輪。
BOM不需要把相同的料號重複寫4列， 可以利用數量欄位表達：
料號：GEAR-001
品名：齒輪
數量：4
爆炸圖上則可以在不同安裝位置看到相同零件。
這就是爆炸圖與BOM搭配的優勢：
- 爆炸圖告訴你4顆齒輪裝在哪裡。
- BOM告訴你這個料號總共需要多少。
8. BOM架構：全部展開與模組化有什麼差別？
當產品很簡單時，把所有零件直接展開並沒有太大問題。
例如一個只有10個零件的小型治具， 直接全部列出可能最直覺。
但是當產品逐漸變成：
- 100個零件
- 500個零件
- 數個功能模組
- 不同部門預先組裝
- 需要售後更換整組模組
全部攤平成一張表就不一定是最好理解的方式。
8.1 全部展開的方式
最大優點就是直覺。
所有零件都直接列出，爆炸圖也全部拆開， 很容易一眼看到整個產品包含哪些東西。

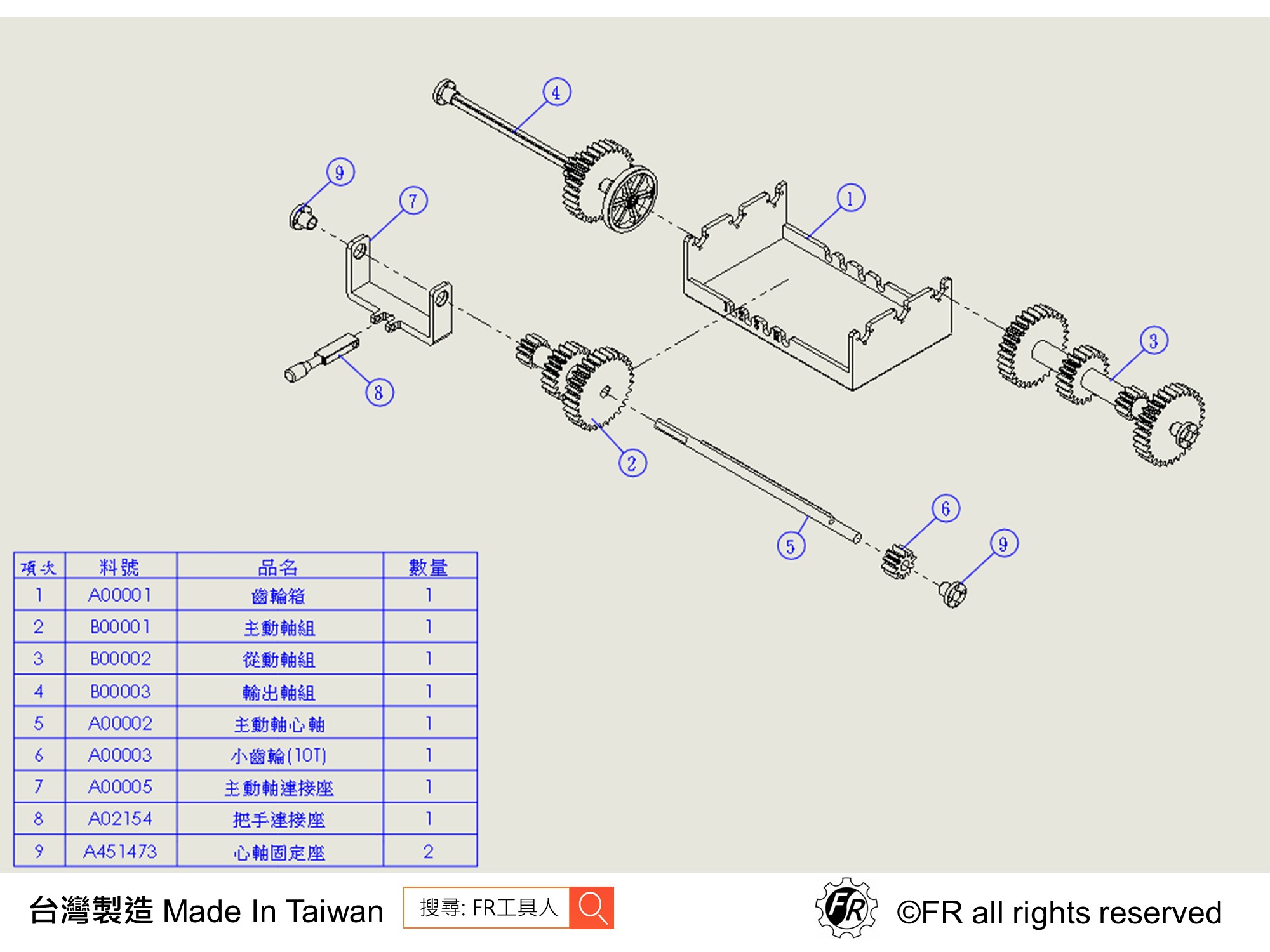

8.2 模組化的方式
另一種概念是先把產品拆成幾個子組件，例如：
每一個模組底下，再管理它自己的零件。
9. 單層BOM與多層BOM怎麼理解？
如果要進一步理解BOM架構，可以先認識兩個非常實用的概念： 單層與多層。
9.1 單層BOM
單層可以先理解為只看某一個父項目下一層直接包含哪些項目。
├─ 箱體
├─ 齒輪A
├─ 齒輪B
├─ 軸
├─ 軸承
└─ 螺絲
9.2 多層BOM
複雜產品則可能存在子組件，而子組件裡面又包含其他零件：
├─ 箱體總成
├─ 輸入齒輪組
│ ├─ 輸入軸
│ ├─ 齒輪
│ ├─ 軸承
│ └─ 間隔環
├─ 輸出齒輪組
│ ├─ 輸出軸
│ ├─ 齒輪
│ └─ 軸承
└─ 外部標準件
這樣就形成具有階層的產品結構。
最上面是完整產品，往下是模組，再往下才是零件。 產品越複雜，這種階層觀念越重要。
10. 為什麼複雜產品適合模組化BOM？
模組化最大的價值之一，就是讓產品結構更容易被不同單位理解與管理。
以齒輪箱為例，假設客戶回報：
如果所有零件全部散在一張大型BOM裡， 售服人員可能還需要先確認：
- 輸出齒輪是哪一顆？
- 需要一起更換哪些零件？
- 軸承是否包含？
- 間隔環是不是同一組？
- 到底要向倉庫領哪些料？
如果產品一開始就以模組化方式規劃， 「輸出齒輪組」本身就可以成為清楚的子組件， 再往下展開它所包含的零件。
10.1 模組化可能帶來哪些好處？
- 方便預組裝
- 方便分站生產
- 方便備料
- 方便庫存管理
- 方便售後維修
- 方便不同部門理解產品
- 方便管理複雜產品
很簡單的產品如果硬拆出大量沒有管理意義的子組件，反而會讓BOM變複雜。 最適合的架構仍應配合產品結構、製造流程、組裝方式與企業管理需求。
11. BOM在工程、採購、生管、倉庫與維修的用途
BOM真正有趣的地方，在於它不是只有工程部門會使用。
同一份產品結構資訊，可以一路影響很多工作。
| 單位 | BOM可能扮演的角色 |
|---|---|
| 工程／研發 | 建立產品組成、零件料號與設計結構。 |
| 採購 | 確認需要採購哪些外購件、規格與數量。 |
| 生管 | 協助安排產品所需物料與生產需求。 |
| 倉庫 | 依產品或工單需求進行備料、發料與庫存管理。 |
| 組裝 | 確認組件需要哪些零件與數量。 |
| 品管 | 協助確認使用的零件、料號或版本是否符合要求。 |
| 售後服務 | 確認維修、更換所需要的零件或模組。 |
實際企業的系統與流程會更複雜，但對剛接觸製造業的人來說， 先理解「BOM是很多單位共同使用的重要產品資料」就已經非常有幫助。
⬆️ 回到目次12. 用齒輪箱看懂一張BOM

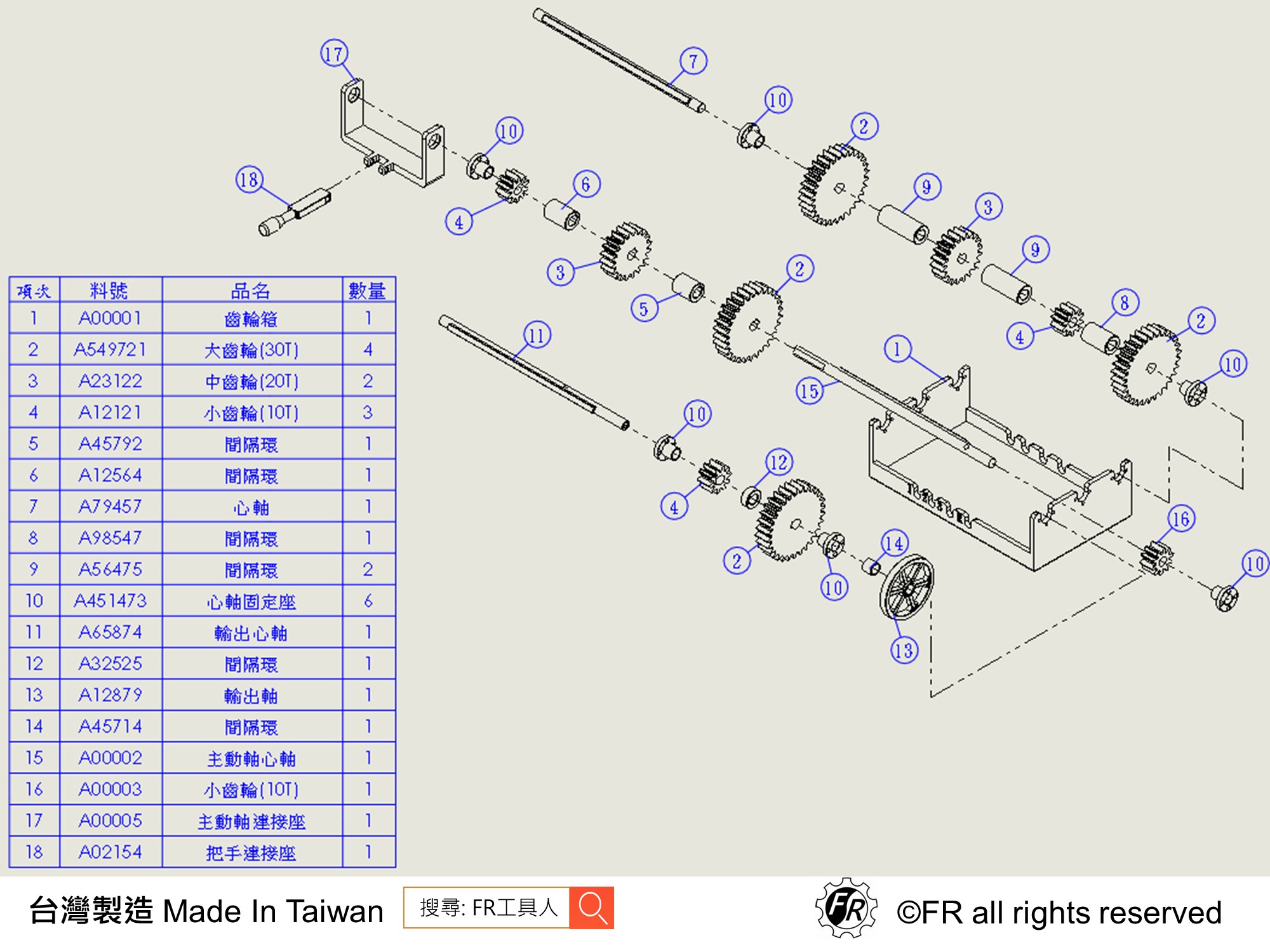

假設現在有一個簡易齒輪箱，爆炸圖上標示1～6號零件。
對應的BOM可能像下面這樣：
| 項次 | 料號 | 品名 | 數量 |
|---|---|---|---|
| 1 | GBX-001 | 齒輪箱 | 1 |
| 2 | GR-001 | 齒輪 | 4 |
| 3 | GR-002 | 齒輪 | 1 |
| 4 | GR-003 | 齒輪 | 1 |
| 5 | SP-001 | 間隔環 | 2 |
| 6 | SP-002 | 間隔環 | 1 |
12.1 從這張表可以看出什麼？
第一個重要資訊是：
因此在爆炸圖中，即使4個不同位置都出現相同零件， BOM仍然可以用一筆料號搭配數量4來表示。
第二個值得注意的是：
代表它們是不同的物料項目，不能只因為品名相同就認為是同一個零件。
第三個則是：
它們可能存在尺寸、形狀、材料或其他規格上的差異。
不要只看名稱，要同時看 項次、料號、品名與數量。
13. 建立BOM時要注意什麼？
BOM看起來非常容易建立，但真正困難的地方往往不是「把資料輸入表格」， 而是 一開始怎麼定義產品架構。
13.1 先想產品怎麼組裝
如果某一組零件在生產現場本來就會先完成預組裝， 就值得思考是否應該形成一個清楚的子組件。
13.2 再想不同單位怎麼使用
BOM不能只站在畫圖者自己的角度建立。
還可以思考：
- 採購好不好找料？
- 倉庫好不好備料？
- 組裝人員能不能理解？
- 售服能不能快速找到維修零件？
- 產品變更後資料是否容易維護？
13.3 料號與名稱要有一致規則
如果同一類零件有人叫「間隔環」、有人叫「隔套」、有人又叫「Spacer」， 長期下來搜尋與溝通都會變得困難。
因此企業通常需要建立適合自己的命名與編碼規則。
13.4 不要只考慮現在，也要想到後續維修
一台設備出廠後可能使用很多年。
幾年後客戶需要更換零件時，如果產品結構、料號與BOM一開始就整理清楚， 售後處理會容易很多。
當產品開始量產、改版、備料、維修甚至多年後需要找舊零件時， 原本建立的產品結構是否清楚，差異就會逐漸出現。
14. BOM表最常見的錯誤與迷思
| 常見迷思 | 比較正確的理解 |
|---|---|
| BOM就是Excel表格 | Excel只是可能的呈現工具，真正核心是產品的物料組成與結構關係。 |
| 品名一樣就是同一顆料 | 同樣叫「齒輪」或「間隔環」仍可能是不同料號與不同規格。 |
| 爆炸圖上的編號就是料號 | 圖面項次與企業料號是不同概念，應查看BOM對應資料。 |
| BOM只給工程部看 | 採購、生管、倉庫、組裝、品管、售後等單位都可能使用BOM相關資訊。 |
| 所有產品都應該做很多層BOM | 簡單產品不需要為了階層而階層，應依產品與流程需求建立。 |
| 爆炸圖越完整，BOM就一定越好 | 爆炸圖是視覺輔助；BOM是否好用仍取決於料號、數量、結構與管理方式。 |
| BOM建立完就不用再管 | 產品設計或零件版本發生變更時，相關BOM資料也需要維護。 |
15. BOM真正的價值：讓一個產品變成「大家都看得懂的結構」
BOM入門其實並不困難。
一開始只要掌握四個最基本資訊：
再搭配爆炸圖，就可以進一步理解：
- 這個產品有哪些零件？
- 零件分別在哪裡？
- 大致怎麼組裝？
- 每一種料需要多少？
- 哪些零件屬於同一個模組？
當產品變得複雜，再加入子組件與階層概念， 就逐漸形成真正具有產品結構的BOM。
BOM則把零件轉換成可以識別、統計與管理的資料。
更重要的是，BOM不是只存在於工程圖旁邊的一張表。
當產品真正進入公司運作後， 它會一路與 工程、採購、生管、倉庫、組裝、品管與售後維修產生關係。
因此，BOM雖然看起來簡單， 卻是製造業非常基礎、也非常重要的一種產品資訊。
⬆️ 回到目次16. BOM表常見問題 FAQ
第一次接觸BOM時，最容易混淆的是料號、品名、零件編號與BOM階層。 以下整理常見問題快速查詢。
🔍 從BOM繼續認識機械與製造
看懂BOM與爆炸圖之後，再搭配工程圖、加工與機械元件知識， 就能更完整理解一個產品從設計到製造的過程。
