📏 游標卡尺已經可以量尺寸，為什麼加工現場還需要分厘卡？
分厘卡（Micrometer，機械現場也常直接稱為測微器）是一種利用 精密螺紋將旋轉動作轉換成微小直線位移 的精密量測工具。
常見機械式外徑分厘卡的最小讀值可達 0.01 mm， 部分游標式或高解析型分厘卡甚至能進一步讀取更細微的尺寸變化。
但真正要把分厘卡量準，不能只會看刻度，還要懂得 測砧、測微螺桿、鼓輪、套筒、棘輪定壓、零點與量測力 之間的關係。
分厘卡完整指南｜結構、0.01mm讀值、正確量測與游標卡尺差異
🔍 分厘卡30秒快速看懂
- 用途：量測軸徑、板厚、零件外徑等精密外部尺寸。
- 基本原理：利用精密螺紋把旋轉轉換成細微直線位移。
- 常見最小讀值：0.01 mm。
- 讀值方式：套筒主尺＋鼓輪刻度。
- 量測重點：不能用力硬鎖，要利用棘輪或定壓裝置控制量測力。
- 使用前：量測面清潔、閉合檢查零點。
✔ 0.01 mm通常是最小讀值，不等於任何情況都保證±0.01 mm準確度
✔ 鼓輪不能越鎖越緊，量測力過大反而會量錯
✔ 0～25 mm分厘卡不能直接拿來量30 mm
✔ 一般外徑分厘卡主要量外部尺寸，內徑與深度有不同專用分厘卡
✔ 工件與量具的溫度都可能影響高精度量測結果
1. 影片教學：分厘卡入門
分厘卡的鼓輪與套筒刻線如果只看文字，初學時容易混淆。 建議先搭配FR工具人影片觀察實際旋轉與刻度變化，再回到本文理解讀值邏輯。
🎥 分厘卡結構與數值判讀
2. 為什麼要學分厘卡？
游標卡尺用途非常廣，可以快速量測外徑、內徑、深度與階差；但當工作進入更細微的尺寸控制時，分厘卡就具有更明確的優勢。
2.1 更細的尺寸讀取
常見機械式分厘卡可以讀到0.01 mm，適合軸徑、厚度與精密加工尺寸確認。
2.2 量測結構較穩定
外徑分厘卡利用固定測砧與移動測微螺桿夾住工件，量測方向明確，對特定外部尺寸的重複量測很實用。
2.3 可以控制量測力
棘輪或定壓裝置能協助操作者使用較一致的量測力，降低「每個人鎖的力道不同」造成的差異。
游標卡尺重視快速與多功能；分厘卡則更偏向特定尺寸的精密量測。

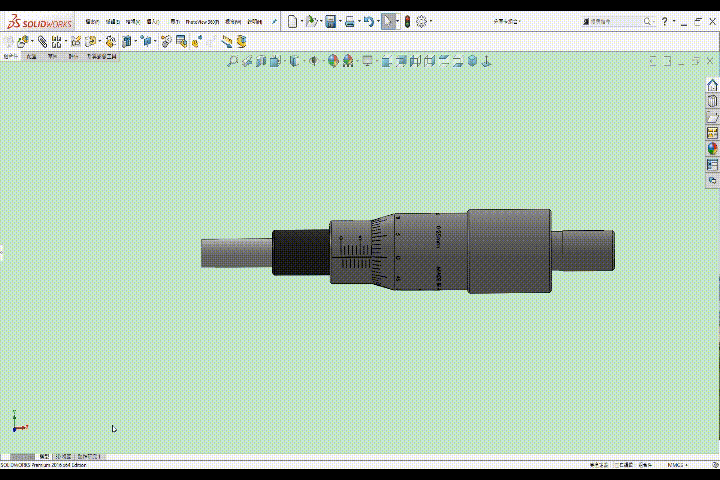

3. 分厘卡的工作原理
分厘卡最核心的機械結構，就是 精密螺桿。
當使用者旋轉鼓輪時，內部螺紋會讓測微螺桿沿軸向前進或後退。
因為螺紋每旋轉一圈所前進的距離非常固定，因此只要再把一圈細分成多個刻度，就能判斷非常細微的位移量。
3.1 常見公制分厘卡的概念
常見0.01 mm公制分厘卡，測微螺桿旋轉一圈前進 0.5 mm， 鼓輪再將一圈分成50格。
4. 分厘卡有哪些主要結構？
| 結構 | 英文 | 作用 |
|---|---|---|
| 測砧 | Anvil | 固定量測面，作為工件一側的接觸基準。 |
| 測微螺桿 | Spindle | 隨鼓輪旋轉前後移動，接觸工件另一側。 |
| 套筒／固定套管 | Sleeve | 具有固定主刻度，可讀整毫米與0.5 mm。 |
| 鼓輪 | Thimble | 旋轉測微螺桿，並利用圓周刻度讀取細部尺寸。 |
| 棘輪／定壓裝置 | Ratchet Stop | 協助控制較一致的量測力。 |
| 鎖定裝置 | Spindle Lock | 固定測微螺桿位置，方便讀值或比較。 |
| 弓架 | Frame | 支撐整個量測系統並維持測砧與測微螺桿相對位置。 |
5. 分厘卡棘輪與定壓裝置有什麼用？
很多初學者第一次使用分厘卡，會直接抓住鼓輪一直鎖到「很緊」。
這其實是最常見的錯誤之一。
5.1 為什麼不能一直鎖？
量測力過大可能讓：
- 薄工件產生彈性變形。
- 軟質材料被壓縮。
- 量具本身產生微量彈性變形。
- 不同操作者量出不同尺寸。
5.2 棘輪的作用
當測砧與測微螺桿接觸工件後，使用棘輪或定壓裝置繼續操作，可協助限制量測力，使每次量測條件較一致。
6. 0.01 mm分厘卡刻度原理
一般0～25 mm、公制0.01 mm機械式分厘卡，可以把讀值拆成兩部分：
6.1 套筒主尺
套筒上的主要刻線用來判斷整毫米與0.5 mm。
6.2 鼓輪刻度
常見鼓輪分成50格，每一格代表0.01 mm。
| 鼓輪格數 | 讀值 |
|---|---|
| 1格 | 0.01 mm |
| 10格 | 0.10 mm |
| 25格 | 0.25 mm |
| 50格 | 0.50 mm |
7. 分厘卡怎麼讀？
讀取常見0.01 mm公制分厘卡，可以固定使用三個步驟：
- 先讀套筒整毫米刻度。
- 確認0.5 mm刻線是否已露出。
- 再讀鼓輪與基準線對齊的刻度。
8. 分厘卡實際讀值範例
假設分厘卡目前顯示：
- 套筒完整露出12 mm。
- 0.5 mm刻線也已經露出。
- 鼓輪第23格與套筒基準線對齊。
8.1 先讀主尺
8.2 再讀鼓輪
8.3 最後相加
9. 分厘卡正確量測步驟
- 清潔量測面：確認測砧與測微螺桿沒有灰塵、切屑與油污。
- 確認零點：0～25 mm外徑分厘卡閉合後檢查零位。
- 放入工件：工件位於測砧與測微螺桿之間。
- 保持量測方向正確：不要斜著夾工件。
- 先利用鼓輪快速接近工件。
- 接近後使用棘輪／定壓裝置。
- 保持穩定接觸後讀值。
- 必要時在不同位置重複量測。
9.1 量圓軸時不要只量一個點
如果要檢查圓軸尺寸與加工狀況，可以在不同角度與不同軸向位置量測。
這樣除了尺寸之外，也可以幫助發現：
- 錐度。
- 不同位置尺寸差。
- 可能的圓度變化。
10. 分厘卡零點誤差怎麼檢查？
0～25 mm外徑分厘卡在量測面清潔後閉合，理論上套筒基準線應與鼓輪零刻度對齊。
10.1 如果沒有對齊
可能原因包括：
- 量測面夾有灰塵。
- 測砧或測微螺桿表面受傷。
- 量具曾受到撞擊。
- 零點位置產生偏移。
- 量具需要校正。
11. 為什麼分厘卡要分0～25、25～50 mm？
常見外徑分厘卡不像150 mm游標卡尺能一次涵蓋很大範圍，而是經常以 25 mm為一個量測區間。
| 常見量程 | 適合尺寸 |
|---|---|
| 0～25 mm | 0至25 mm外部尺寸 |
| 25～50 mm | 25至50 mm |
| 50～75 mm | 50至75 mm |
| 75～100 mm | 75至100 mm |
較大量程的分厘卡通常會搭配設定棒或其他標準器進行零位／基準確認。
12. 分厘卡有哪些種類？
12.1 外徑分厘卡
最常見的分厘卡，用於量測軸徑、板厚、圓棒與零件外部尺寸。
12.2 內徑分厘卡
用於孔徑與內部尺寸量測，結構與操作方式與外徑分厘卡不同。
12.3 深度分厘卡
利用平面基座與測桿量測孔深、槽深或階差。
12.4 管壁分厘卡
測砧形狀針對管材或曲面設計，可量測管壁厚度。
12.5 刀口／尖頭等特殊分厘卡
針對溝槽、齒部、狹窄位置或特殊形狀零件，會有不同測砧與測頭設計。
12.6 數位分厘卡
使用電子感測與數位顯示，不需要人工判讀套筒與鼓輪刻度，部分產品也能快速切換公制／英制。
外徑、內徑、深度與特殊形狀，都有不同量測結構。選錯形式，即使解析度再高也無法正確量測。
13. 分厘卡與游標卡尺差在哪？
| 比較 | 分厘卡 | 游標卡尺 |
|---|---|---|
| 常見最小讀值 | 例如0.01 mm | 例如0.02 mm |
| 量測範圍 | 通常分段，例如0～25 mm | 單支可涵蓋較大範圍 |
| 功能 | 依型式專門量外徑、內徑或深度 | 外徑、內徑、深度、階差多功能 |
| 量測力控制 | 常具有棘輪／定壓裝置 | 主要依操作者手感 |
| 操作速度 | 較慢 | 快速 |
| 典型用途 | 精密尺寸確認 | 現場快速尺寸量測 |
14. 分厘卡量測力為什麼會影響尺寸？
任何實體零件都不是絕對不會變形。
當量測力增加，工件、測砧、測微螺桿甚至弓架都可能產生非常微小的彈性變化。
14.1 哪些工件特別敏感？
- 薄板。
- 薄壁管。
- 塑膠。
- 橡膠或軟質材料。
- 非常小的精密零件。
15. 溫度為什麼會影響分厘卡量測？
金屬會受到溫度影響產生熱膨脹與收縮。
一般維修場合可能不容易感受到，但進入精密加工與品質檢驗時，量具、工件與環境溫度就會變得重要。
15.1 常見溫度來源
- 剛加工完成的工件仍有切削熱。
- 操作者長時間用手握住弓架。
- 量具剛從不同溫度環境取出。
- 工廠早晚或冷氣環境溫差。
不是只有量具精密，工件、環境、溫度與操作方式都必須一起穩定。
16. 分厘卡常見量測錯誤
| 錯誤 | 可能影響 | 改善方式 |
|---|---|---|
| 直接用鼓輪大力鎖緊 | 量測力不一致、工件變形 | 最後使用棘輪／定壓裝置 |
| 量測面有切屑 | 讀值偏大 | 使用前清潔量測面 |
| 漏看0.5 mm刻度 | 結果直接差0.5 mm | 固定整數→0.5→鼓輪順序 |
| 分厘卡斜著量 | 沒有量到真正直徑／厚度 | 保持測砧面與工件正確接觸 |
| 沒檢查零點 | 所有尺寸帶入固定偏差 | 使用前確認零位 |
| 量剛加工完的熱工件 | 熱膨脹影響結果 | 精密量測時待溫度穩定 |
| 用錯量程 | 無法正確量測甚至損傷量具 | 先用卡尺確認大約尺寸 |
17. 分厘卡保養與保存
- 使用前後清潔量測面。
- 避免摔落與撞擊。
- 測微螺桿不可強行旋轉超過工作範圍。
- 避免切削液與水分長時間殘留。
- 保存時不要把測砧與測微螺桿用力鎖死。
- 放回量具盒，避免灰塵與碰傷。
- 品質檢驗用途依量測管理制度定期校正。
✅ 分厘卡重點總結
分厘卡真正的核心不是死背刻度，而是理解 「精密螺紋＋固定主尺＋旋轉鼓輪＋穩定量測力」 這套量測機制。 讀值時固定依照 整毫米 → 0.5 mm → 鼓輪0.01 mm 的順序，再搭配清潔、零點確認與棘輪定壓，就能大幅降低量測錯誤。
18. FAQ 分厘卡常見問題
Q1：分厘卡是什麼？
分厘卡是一種利用精密螺紋將旋轉運動轉換為微小直線位移的精密量測工具，常用於軸徑、厚度與外部尺寸量測。
Q2：分厘卡怎麼看？
常見公制0.01 mm分厘卡先讀套筒上的整毫米，再確認0.5 mm刻線，最後加上鼓輪與基準線對齊的0.01 mm刻度。
Q3：分厘卡0.01 mm代表什麼？
一般是指最小讀值為0.01 mm，也就是鼓輪每移動一個最小刻度代表0.01 mm，但實際量具準確度仍應依產品規格判斷。
Q4：分厘卡和游標卡尺哪個比較準？
一般外徑分厘卡常具有更細的最小讀值與較穩定的特定尺寸量測結構；游標卡尺則具有更大的量程與外徑、內徑、深度等多功能優勢。
Q5：分厘卡棘輪是做什麼的？
棘輪或定壓裝置用來協助控制較一致的量測力，降低操作者用力程度不同造成的尺寸差異。
Q6：分厘卡可以量內徑嗎？
一般外徑分厘卡不適合量內徑。孔徑與內部尺寸應使用內徑分厘卡、三點式內徑量具或其他適合的量測工具。
Q7：分厘卡可以量深度嗎？
一般外徑分厘卡不適合量深度，孔深、槽深與階差通常使用深度分厘卡或其他深度量測工具。
Q8：為什麼分厘卡不能用力鎖？
過大的量測力可能讓工件或量具產生微量變形，使量測結果偏小或每次不一致，因此接近工件後應使用棘輪或定壓裝置。
Q9：為什麼0～25 mm分厘卡不能量30 mm？
每支分厘卡都有固定工作量程，0～25 mm產品的機械行程與弓架尺寸就是設計給該範圍，30 mm工件應使用25～50 mm分厘卡。
Q10：為什麼分厘卡每次量的尺寸不同？
常見原因包括量測力不同、量測面有異物、工件角度不同、工件本身有錐度或圓度變化、零點異常，以及工件與量具溫度不同。
