⚙️ 為什麼行星減速機體積不大，卻能承受高扭矩，而且特別常出現在伺服馬達與機械手臂？
行星齒輪減速機（Planetary Gearbox / Planetary Gear Reducer）利用 太陽輪、行星輪、行星架與內齒圈 共同分配負載，在有限體積內達到高扭矩密度、良好剛性與高傳動效率。
因此它廣泛應用於 伺服馬達、自動化設備、CNC、機械手臂、旋轉平台與精密定位模組。 但真正選型時，不能只看「減速比是多少」，還要同時考慮 額定扭矩、背隙、效率、剛性、慣量、輸出負荷與安裝形式。
本篇將從行星齒輪的基本結構與減速原理開始，再整理單級、多級、直線型、直角型與中空型減速機的差異，協助初學者建立完整選型概念。
行星齒輪減速機完整指南｜原理、類型、減速比與伺服選型解析
⚙️ 行星減速機30秒快速看懂
- 太陽輪：位於中央，常作為輸入端。
- 行星輪：圍繞太陽輪旋轉，同時與內齒圈嚙合。
- 行星架：支撐行星輪，常作為輸出端。
- 內齒圈：外圍內齒環，常固定在減速機殼體。
- 單級：結構簡單、效率高，適合中低減速比。
- 多級：串聯多組行星齒輪，可獲得更高減速比。
- 精密選型：減速比只是第一步，背隙、扭矩、剛性與慣量同樣重要。
✔ 減速比越大，不代表任何情況都越好
✔ 扭矩變大是以轉速降低為代價，不是免費增加功率
✔ 背隙小不等於整台機構一定定位準
✔ 額定扭矩與瞬間最大扭矩不是同一件事
✔ 伺服馬達配減速機還要考慮負載慣量與加減速條件
1. 影片教學：行星齒輪減速機入門
行星齒輪的運動方式如果只看文字比較抽象，可以先透過FR工具人原本影片觀察太陽輪、行星輪與內齒圈之間的相對運動，再搭配本文理解減速原理與選型。

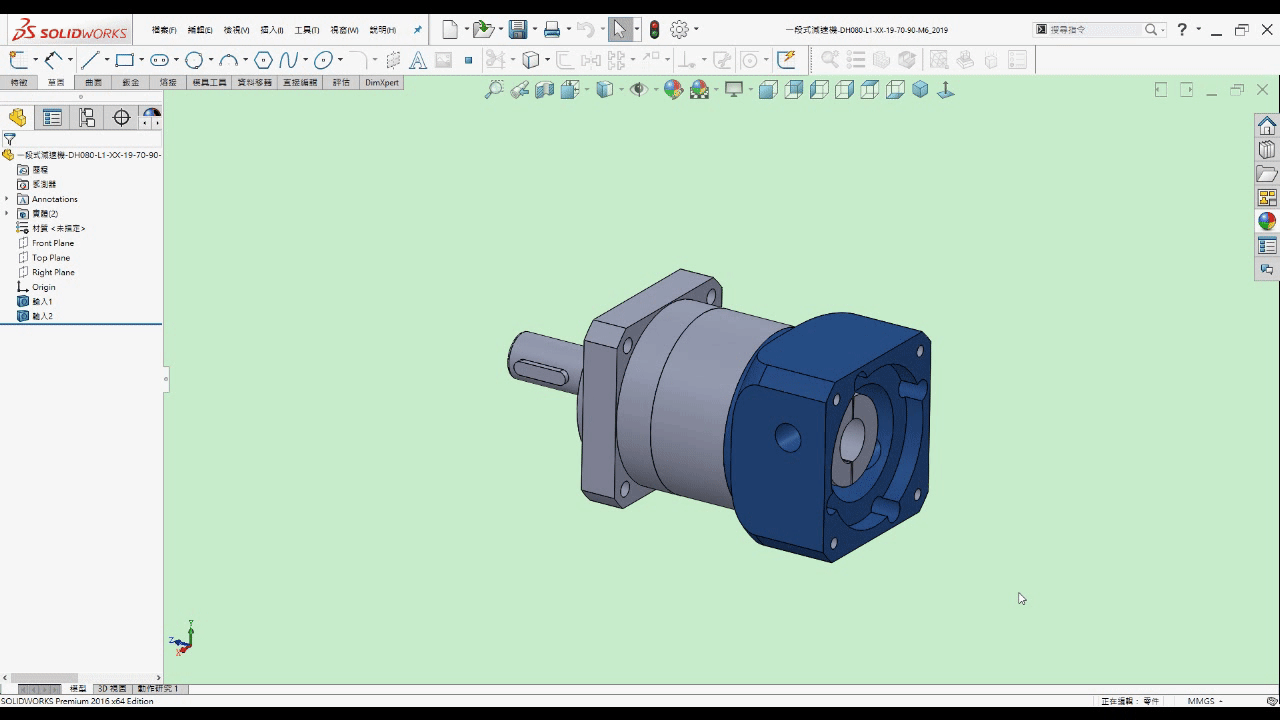

🎥 行星齒輪減速機原理與結構
2. 行星齒輪減速機是什麼？
行星齒輪減速機是一種利用多顆齒輪共同分擔負載的齒輪減速機。
它最具代表性的特色，是一顆位於中央的 太陽輪 周圍配置數顆 行星輪， 而外圍再與 內齒圈 嚙合。
行星輪由行星架支撐，因此在運轉時不只是自身旋轉，也會繞著太陽輪公轉。
2.1 行星減速機為什麼這麼常見？
- 體積相對緊湊。
- 多顆行星輪共同分攤負荷。
- 可提供較高扭矩密度。
- 輸入與輸出可採同軸配置。
- 傳動效率通常良好。
- 容易與伺服馬達整合。
3. 行星齒輪有哪些核心結構？
| 結構 | 英文 | 主要作用 |
|---|---|---|
| 太陽輪 | Sun Gear | 位於中心，常與輸入軸相連。 |
| 行星輪 | Planet Gear | 同時與太陽輪及內齒圈嚙合，分擔傳動負荷。 |
| 內齒圈 | Ring Gear | 包覆行星輪的內齒環，常固定於減速機殼體。 |
| 行星架 | Planet Carrier | 支撐行星輪軸，常作為減速後輸出端。 |
| 軸承 | Bearing | 支撐輸入、輸出軸與旋轉零件，承受不同方向負荷。 |
| 減速機殼體 | Housing | 保持齒輪位置、支撐軸承並提供整體剛性。 |
4. 行星減速機怎麼減速？
行星齒輪系有多種輸入、輸出與固定方式，不同組合可以得到不同轉速與旋轉方向。
精密行星減速機中常見的一種概念是：
內齒圈＝固定
行星架＝輸出
當馬達帶動太陽輪高速旋轉時，行星輪會在太陽輪與固定內齒圈之間滾動，同時帶動行星架以較低速度旋轉。
因此輸出速度下降，而在考慮效率損失後，可得到較高的輸出扭矩。
5. 行星減速比怎麼理解？
減速比（Reduction Ratio）表示輸入端與輸出端轉速的比例。
5.1 5：1代表什麼？
如果減速比為5：1，輸入軸轉5圈，理想情況下輸出軸約轉1圈。
例如馬達輸入轉速為3000 rpm：
5.2 基本單級行星齒輪公式
若採用 內齒圈固定、太陽輪輸入、行星架輸出 的基本結構，理論減速比可用：
6. 為什麼減速後扭矩增加？
在理想傳動中，功率大致符合：
因此當減速機把轉速降低後，可以用較低的轉速換取較高的輸出扭矩。
6.1 簡化扭矩概念
可先用以下概念理解：
7. 單級行星減速機
單級行星減速機只有一組主要行星齒輪系統。
7.1 優點
- 零件數量較少。
- 整體長度較短。
- 效率通常較高。
- 結構緊湊。
- 適合中低減速比需求。
7.2 常見應用
- 伺服定位軸。
- 自動化模組。
- 小型輸送機構。
- 旋轉平台。
- 機械手臂。
8. 多級行星減速機
當一級減速比不足時，可以串聯第二級甚至更多級齒輪系統。
8.1 多級減速比
如果第一級為5：1，第二級也是5：1：
8.2 多級優點
- 可獲得較大的總減速比。
- 輸出轉速更低。
- 可對應較高輸出扭矩需求。
8.3 多級也有代價
- 減速機長度增加。
- 零件數量增加。
- 整體效率會受到每一級損失影響。
- 成本通常提高。
9. 直線型／同軸型行星減速機
直線型（Inline）行星減速機的輸入軸與輸出軸位於同一軸線方向。
9.1 特點
- 結構直觀。
- 傳動路徑較直接。
- 容易與伺服馬達直線配置。
- 適合空間沿軸向延伸的設備。
9.2 常見應用
- 滾珠螺桿驅動軸。
- 自動化線性模組。
- 旋轉軸。
- 伺服送料系統。
10. 直角型行星減速機
直角型（Right-angle）減速機會在行星減速結構之外加入改變動力方向的齒輪機構，使輸入與輸出方向形成角度，常見為90度配置。
10.1 優點
- 可縮短設備軸向長度。
- 方便馬達改成側向安裝。
- 適合設備內部空間受限的機構。
10.2 常見應用
- 機械手臂。
- 自動化轉向機構。
- 搬運設備。
- 緊湊型機械模組。
主要不是「比較強」，而是改變馬達與輸出軸的空間配置方式。
11. 中空型行星減速機
中空型（Hollow Shaft / Hollow Bore）減速機在旋轉中心保留通孔。
11.1 中空孔可以做什麼？
- 穿電線。
- 穿氣管。
- 穿真空管路。
- 穿光纖或感測器線。
- 讓機構軸件直接穿過中心。
11.2 特別適合
- 機器人旋轉關節。
- 旋轉平台。
- 自動化治具。
- 需要中央走線的設備。
12. 行星減速機背隙 Backlash 是什麼？
齒輪嚙合時不可能完全沒有間隙，否則熱膨脹、加工誤差與潤滑空間都可能讓齒輪卡死。
當輸入方向由正轉改成反轉時，需要先跨過齒面之間的微小間隙，輸出端才開始真正反向受力。 這種間隙在精密減速機中通常稱為 背隙（Backlash）。
12.1 背隙會影響什麼？
- 反轉定位誤差。
- 往復運動精度。
- 機械手臂末端定位。
- 伺服控制響應。
13. 行星減速機剛性為什麼重要？
即使齒輪完全沒有背隙，在扭矩作用下，齒輪、軸、軸承與殼體仍然會產生微量彈性變形。
因此精密定位系統除了看背隙之外，還要看 扭轉剛性。
13.1 剛性不足可能造成
- 負載方向改變時位置偏移。
- 高速加減速產生延遲。
- 機構震動。
- 伺服控制不穩定。
14. 行星減速機效率與發熱
行星齒輪減速機通常具有良好的傳動效率，但實際運轉仍存在：
- 齒面摩擦。
- 軸承摩擦。
- 潤滑油脂攪動損失。
- 油封摩擦。
這些損失最後多半轉變成熱。
14.1 多級減速為什麼效率會下降？
因為每增加一級，就多一組齒輪、軸承與摩擦損失，所以總效率是各級效率共同作用的結果。
15. 額定扭矩與最大扭矩差在哪？
減速機型錄通常不只會看到一個扭矩數字。
15.1 額定輸出扭矩
代表減速機在指定條件下可以長時間或規定工作週期使用的扭矩能力。
15.2 最大／峰值扭矩
通常代表短時間可以承受的較高負荷，例如：
- 加速。
- 減速。
- 短時間負荷變化。
16. 行星減速機的慣量匹配是什麼？
伺服系統除了看扭矩，還要考慮負載慣量。
大型旋轉盤、滾珠螺桿、機械手臂或輸送設備在加減速時，都需要克服負載的轉動慣量。
減速機除了降低轉速，也會改變負載反映到馬達端的等效慣量。
適當減速比可以讓馬達更容易控制高慣量負載，改善加減速與伺服響應。
17. 行星減速機輸出軸負荷要注意什麼？
輸出軸不只承受扭矩，也可能承受其他方向的外力。
17.1 徑向負荷 Radial Load
作用方向垂直於輸出軸，例如皮帶輪、鏈輪或齒輪產生的側向拉力。
17.2 軸向負荷 Axial Load
沿著輸出軸方向作用，例如部分螺旋機構或特殊傳動產生的推力。
17.3 為什麼不能只看輸出扭矩？
即使輸出扭矩在規格範圍內，如果外部懸臂負荷過大，仍可能讓輸出軸承過載。
18. 伺服馬達怎麼搭配行星減速機？
行星減速機與伺服馬達是自動化設備非常常見的組合。
18.1 選型至少確認
- 馬達額定轉速。
- 馬達額定扭矩與峰值扭矩。
- 負載所需輸出轉速。
- 負載所需扭矩。
- 加減速時間。
- 負載慣量。
- 定位精度。
- 減速機背隙。
- 輸出軸徑向與軸向負荷。
- 減速機輸入轉速限制。
18.2 先用速度求減速比
例如馬達常用轉速為3000 rpm，機構需要300 rpm：
因此可以先從接近10：1的減速比開始評估，再進一步檢查扭矩、慣量與其他條件。
19. 行星減速機選型流程
- 確認馬達輸入轉速。
- 確認設備需要的輸出轉速。
- 計算初步減速比。
- 計算負載所需輸出扭矩。
- 確認額定與加速峰值扭矩。
- 確認工作週期與連續運轉時間。
- 確認定位精度與允許背隙。
- 確認負載慣量與加減速需求。
- 確認徑向與軸向負荷。
- 選擇直線型、直角型或中空型。
- 確認馬達安裝法蘭與軸徑。
- 最後依製造商規格表完成型號確認。
| 需求 | 優先確認 |
|---|---|
| 一般伺服定位 | 減速比、背隙、額定扭矩 |
| 高動態往復運動 | 剛性、慣量、峰值扭矩 |
| 高精度定位 | 背隙、剛性、整體傳動誤差 |
| 大減速比 | 多級結構、效率、尺寸 |
| 設備軸向空間不足 | 直角型 |
| 需要中央走線 | 中空型 |
| 輸出端掛大皮帶輪 | 徑向負荷與軸承能力 |
20. 行星減速機常見選型錯誤
| 錯誤 | 可能結果 | 改善方向 |
|---|---|---|
| 只看減速比 | 扭矩或負荷能力不足 | 同步確認扭矩、轉速、負荷 |
| 拿峰值扭矩當額定扭矩 | 長期過載、壽命下降 | 依工作週期確認額定值 |
| 忽略背隙 | 往復定位誤差 | 精密軸確認背隙需求 |
| 只追求超低背隙 | 成本增加但整機精度未改善 | 整體檢查機架、聯軸器與負載 |
| 忽略慣量 | 伺服響應差、調機困難 | 計算負載慣量與減速比 |
| 忽略徑向負荷 | 輸出軸承過載 | 確認外部皮帶、鏈輪與懸臂距離 |
| 減速比選過大 | 輸出速度不足 | 依真正機構速度需求反推 |
21. 行星齒輪減速機典型工業應用
| 設備 | 主要需求 |
|---|---|
| 機械手臂 | 高扭矩、定位、剛性與緊湊尺寸 |
| 自動化線性模組 | 伺服減速、加速性能與定位 |
| 旋轉平台 | 低背隙、高剛性與負載能力 |
| CNC／工具機 | 精密進給與穩定動態響應 |
| 包裝與輸送設備 | 高速循環、穩定扭矩與耐久性 |
| 機器人關節 | 高扭矩密度與小體積 |
| 太陽能追蹤／旋轉設備 | 低速、高扭矩與長時間運轉 |
22. 行星減速機保養與使用注意事項
- 避免長時間超過額定扭矩。
- 避免超過允許輸入轉速。
- 確認馬達與減速機安裝同心。
- 避免聯軸器或輸出軸受到不當側向力。
- 依製造商規定使用與維護潤滑系統。
- 注意異常噪音與溫升。
- 確認固定螺栓沒有鬆動。
- 避免外部粉塵、水氣與異物進入密封區。
22.1 哪些現象需要注意？
- 運轉噪音突然增加。
- 溫度比平常明顯升高。
- 輸出端間隙增加。
- 定位精度逐漸變差。
- 出現異常振動。
✅ 行星齒輪減速機重點總結
行星減速機的核心優勢，在於 多顆行星輪共同傳遞負載，並在緊湊體積內實現減速與扭矩提升。 單級適合較低減速比與高效率需求，多級則能取得較高減速比；直角型解決設備配置問題，中空型則適合需要中央走線的機構。 真正選型時，不應只看減速比，而應同時確認 輸出扭矩、背隙、剛性、慣量、效率、輸出負荷與馬達規格。
23. FAQ 行星齒輪減速機常見問題
Q1：行星齒輪減速機是什麼？
行星齒輪減速機利用太陽輪、行星輪、內齒圈與行星架組成齒輪系統，透過齒輪相對運動降低輸出轉速並提高可用輸出扭矩。
Q2：行星減速機為什麼扭矩大？
除了減速後可用較低轉速換取較高輸出扭矩外，多顆行星輪共同嚙合也有助於分攤齒輪負荷，因此能在相對緊湊的體積中獲得較高扭矩密度。
Q3：行星減速比怎麼算？
一般可先用輸入轉速除以輸出轉速理解總減速比。若為內齒圈固定、太陽輪輸入、行星架輸出的基本單級行星齒輪，理論減速比可表示為1加上內齒圈齒數除以太陽輪齒數。
Q4：單級和多級行星減速機差在哪？
單級只有一組主要行星齒輪系，通常結構較短、效率較高；多級則串聯多組齒輪，可得到更大的總減速比，但尺寸、成本與傳動損失也會增加。
Q5：行星減速機背隙是什麼？
背隙是齒輪嚙合與傳動系統中存在的微小間隙，在輸入正反轉切換時會形成一定空行程，對往復定位與伺服控制特別重要。
Q6：行星減速機背隙越小越好嗎？
精密定位通常希望背隙較小，但整體精度還會受到機架、軸承、聯軸器、負載剛性與控制系統影響，因此不應只追求最低背隙數字。
Q7：行星減速機減速比越大越好嗎？
不是。減速比提高會降低輸出速度並改變扭矩與慣量特性，應依設備真正需要的轉速、扭矩與動態性能選擇。
Q8：伺服馬達為什麼常搭配行星減速機？
行星減速機具有體積緊湊、高扭矩密度、較高剛性與低背隙型號可選等特性，也能利用減速比改善負載反映到馬達端的慣量，因此很適合伺服定位系統。
Q9：中空行星減速機有什麼用途？
中空型減速機可以讓電線、氣管、真空管、光纖或軸件從旋轉中心穿過，常用於機器人關節、旋轉平台與需要中央走線的設備。
Q10：選行星減速機最重要看什麼？
至少應確認減速比、額定與峰值扭矩、輸入轉速、背隙、剛性、負載慣量、徑向與軸向負荷、工作週期，以及與馬達的法蘭和軸徑相容性。
